Описание
| Производитель: | Россия |
| Гарантия | 12 месяцев |

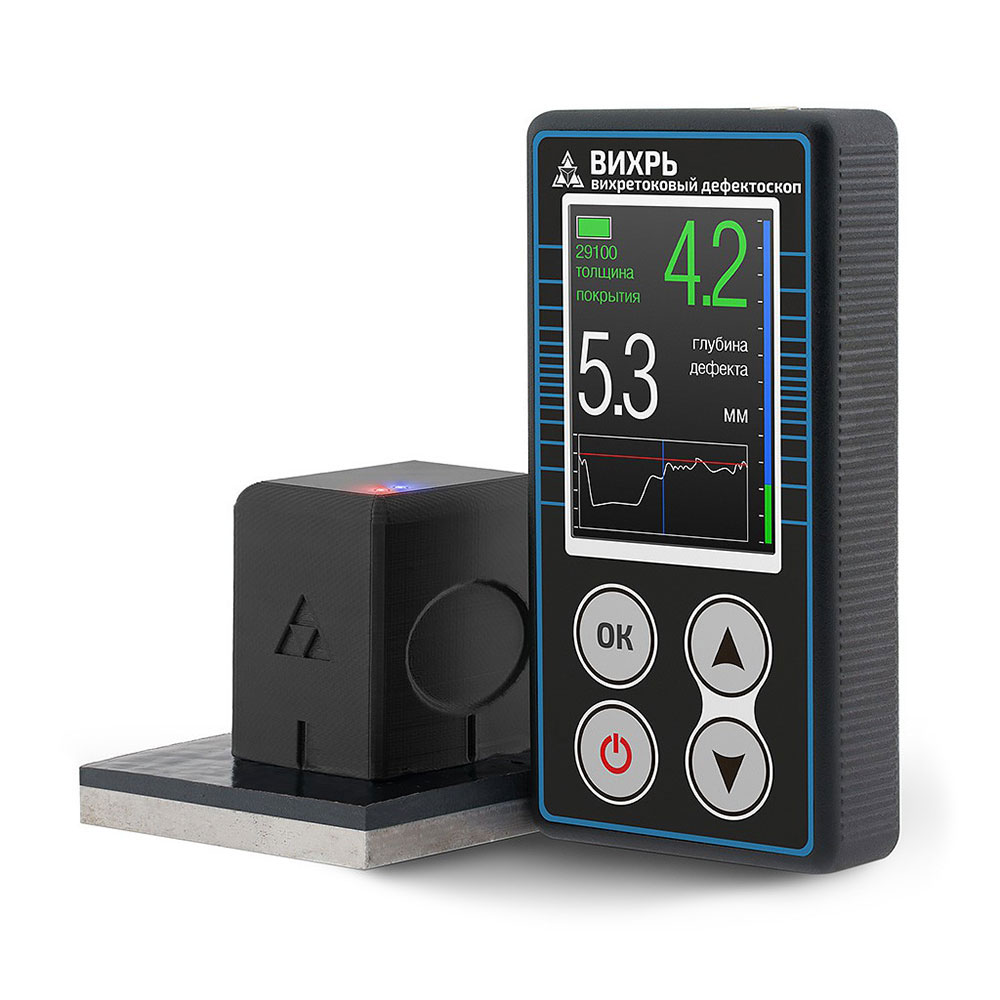

Многофункциональный магнитно-вихретоковый дефектоскоп Вихрь выявляет и измеряет глубину стресс-коррозионных трещин в металлических ферромагнитных конструкциях, в том числе под слоем коррозии и/или защитного покрытия, а также толщину изоляции. Измерения проводятся с минимальной погрешностью.
Описание дефектоскопа Вихрь
При сканировании материала дефектоскоп Вихрь совмещает два метода: магнитный и вихретоковый. Благодаря этому можно контролировать конструкции с грубой и загрязненной поверхностью, а также вести измерения сквозь изолирующее покрытие или слой коррозии. Для исследования материалов с покрытием, имеющим переменную толщину, не требуется внесение дополнительных настроек.
Прибор рассчитан на применение в лабораторных, цеховых и полевых условиях различных отраслей промышленности. Дефектоскоп имеет звуковую и световую сигнализацию при обнаружение дефекта и световую сигнализацию о допустимом диапазоне измеряемого покрытия. По условиям эксплуатации в части воздействия климатических факторов внешней среды прибор относится к исполнению УХЛ категории 1.1 ГОСТ 15150-69.
Решаемые задачи дефектоскопом Вихрь
- Поиск дефектов под слоем коррозии либо защитного покрытия.
- Определение толщины покрытия.
- Оценка степени коррозионного повреждения.
- Измерение глубины трещины.
Отличительные особенности дефектоскопа Вихрь
- Большой цветной LCD дисплей 2,8 дюйма.
- Графическое отображение профиля поверхности.
- Эргономичная форма датчика.
- Прочный корпус с панелями из Al.
- Рабочая поверхность измерительного преобразователя выполнена из керамического материала (ПОЛИКОР).
Комплектация
| № | Наименование | Количество |
|---|---|---|
| 1 | Измерительный блок Вихрь | 1 шт. |
| 2 | Измерительный преобразователь | 1 шт. |
| 3 | Контрольный образец изоляции толщиной 5 мм * | 1 шт. |
| 4 | Контрольный образец трещины 0,12х1,0 мм (раскрытие, глубина) * | 1 шт. |
| 5 | Паспорт (руководство по эксплуатации) | 1 шт. |
| 6 | Кейс для транспортировки | 1 шт. |
Технические характеристики
| Параметр | Значение |
|---|---|
| Минимальная глубина выявляемой трещины, мм | 0,2 |
| Минимальная длина выявляемой трещины, мм | 5 |
| Диапазон определения глубины трещины, мм | 0,3…6 |
| Погрешность определения глубины трещины, % | 20 |
| Диапазон определения толщины изоляции, мм | 0…12 |
| Погрешность определения толщины изоляции, % | 5 |
| Максимальная толщина изоляции, позволяющая производить определение глубины трещины, мм | 5 |
| Максимальная толщина изоляции, позволяющая производить поиск трещины, мм | 10 |
| Рабочая частота преобразователя, кГц | 44 |
| Габаритные размеры (Ш х Д х В), мм. | 130х66х24 |
| Масса, не более, кг | 0,2 |
