Течеискатели Testo

Течеискатель – анализатор, который используется для того чтобы обнаружить, устранить и оценить размер течи в количественном показателе. Данный прибор часто используется в холодильной, космической, аэрокосмической, атомной, химической, пищевой и металлургической промышленностях. С помощью него можно исключить возможность масштабной утечки.

Основные виды течеискателей

Современные течеискатели электронные способны определить место утечки с максимальным уровнем точности, независимо от того, под каким грунтом расположен трубопровод, его глубина. Кроме этого, минимальную роль играть температура жидкости.

Среди самых популярных видов, можно выделить:

• Вакуумный;
• Водородный;
• Гелиевый;
• Ультразвуковой;
• Флюоресцентный;
• Корреляционный течеискатель.

Вакуумный

Данный прибор использует метод «пузырька» для обнаружения течи. Самый простой вариант исполнения – это нанесение раствора мыла на соединение трубопровода, которое исследуется. При необходимости вакуум-насос создает повышенный уровень давления, а мыльная пена играет роль индикатора.

Выходя наружу, газ образовывает пузыри или деформирует имеющиеся, что в свою очередь позволяет визуально определить место утечки.

Водородный

Качественное и точное определение места утечки возможно только в случае предварительной закачки смеси азота с водородом (безопасная, не воспламеняющаяся) в соотношении 95 к 5. Детектор полупроводникового типа способен уловить водород, что будет свидетельствовать об утечке.

Главное преимущество представленного способа – это абсолютно инертная и безопасная применяемая смесь. К тому же стоимость в разы меньше следующего метода.

Гелиевый

Гелиевый анализатор течеискатель указывает на утечку при помощи гелия, который в особенном условии приникает через мембрану кварцевого типа (отсекает остальные газы). Тем самым срабатывает детектор с подачей сигнала.

На мощность сигнала влияет количество улавливаемых атомов гелия, следовательно – величина течи.

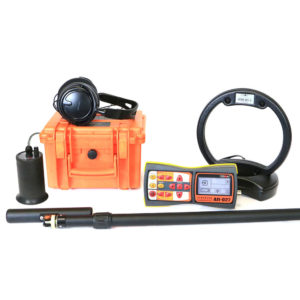

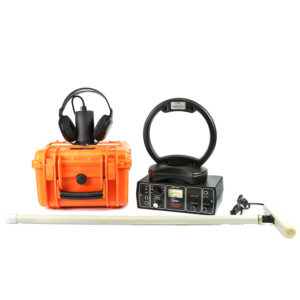

Ультразвуковой

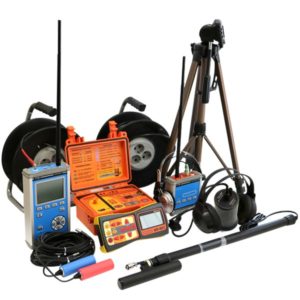

Акустический течеискатель способен найти утечку в сварном шве, запорной арматуре, при этом не требуется закачка какой-либо жидкости либо газа. Работа заключается в колебании стенок, которые возникают во время течи. Датчик улавливает вибрацию и преобразовывает в сигнал, передаваемый на прибор.

Установив больше двух сигнальных датчиков, акустический течеискатель максимально точно определит поврежденное место.

Флуоресцентный

Флуоресцентный концентратор используется в замкнутом контуре, к примеру, в системе охлаждения, резервуаре и других. Рабочую жидкость разбавляют индикаторным веществом, в нашем случае – люминофором, который светиться при воздействии ультрафиолетового света.

Во время проведения исследования участка, швы подсвечиваются ультрафиолетом, и в случае утечки, на поверхности можно наблюдать светящиеся капельки жидкости. Чаще всего, данный индикатор используют для разбавления минеральных, синтетических масел, других горюче-смазочных материалов. Они хорошо реагируют на ультрафиолет и светятся ярким желтым оттенков.

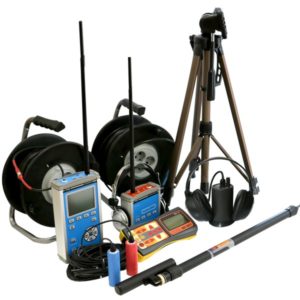

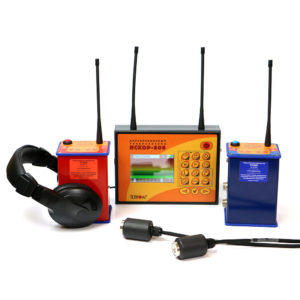

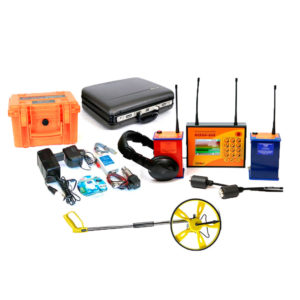

Корреляционный течеискатель

Корреляционный течеискатель основан на принципе сравнения шума, который определяют сенсоры звуковых частот в нескольких точках трубы. Датчики устанавливают на трубопроводе так, чтобы возможная течь была межу ними.

Датчики корреляционного течеискателя, чаще всего, устанавливают в колодце, на задвижке, пожарном гидранте, другом труднодоступном месте. Но в некоторых случаях установка датчика требует проведения специальных раскопок.
