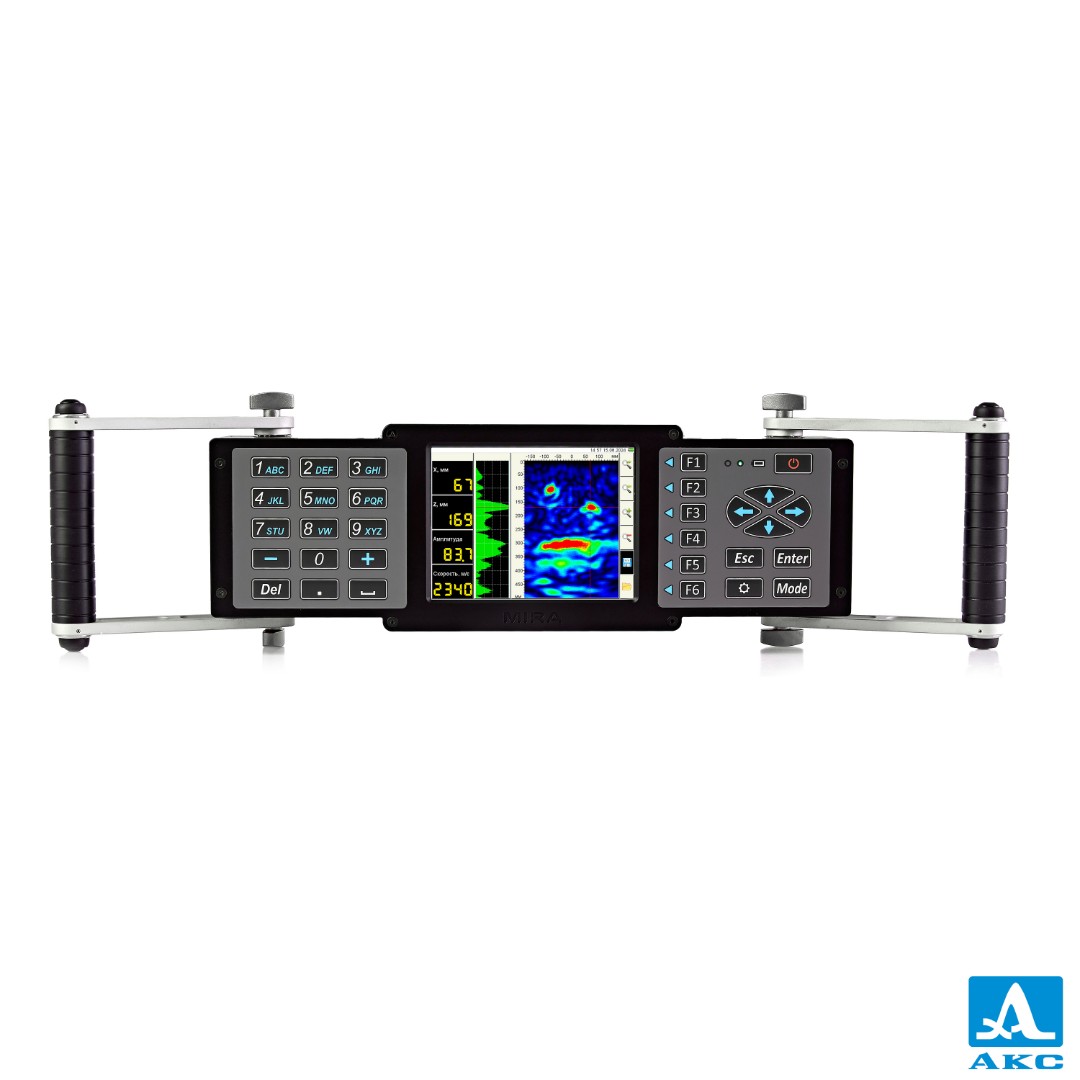

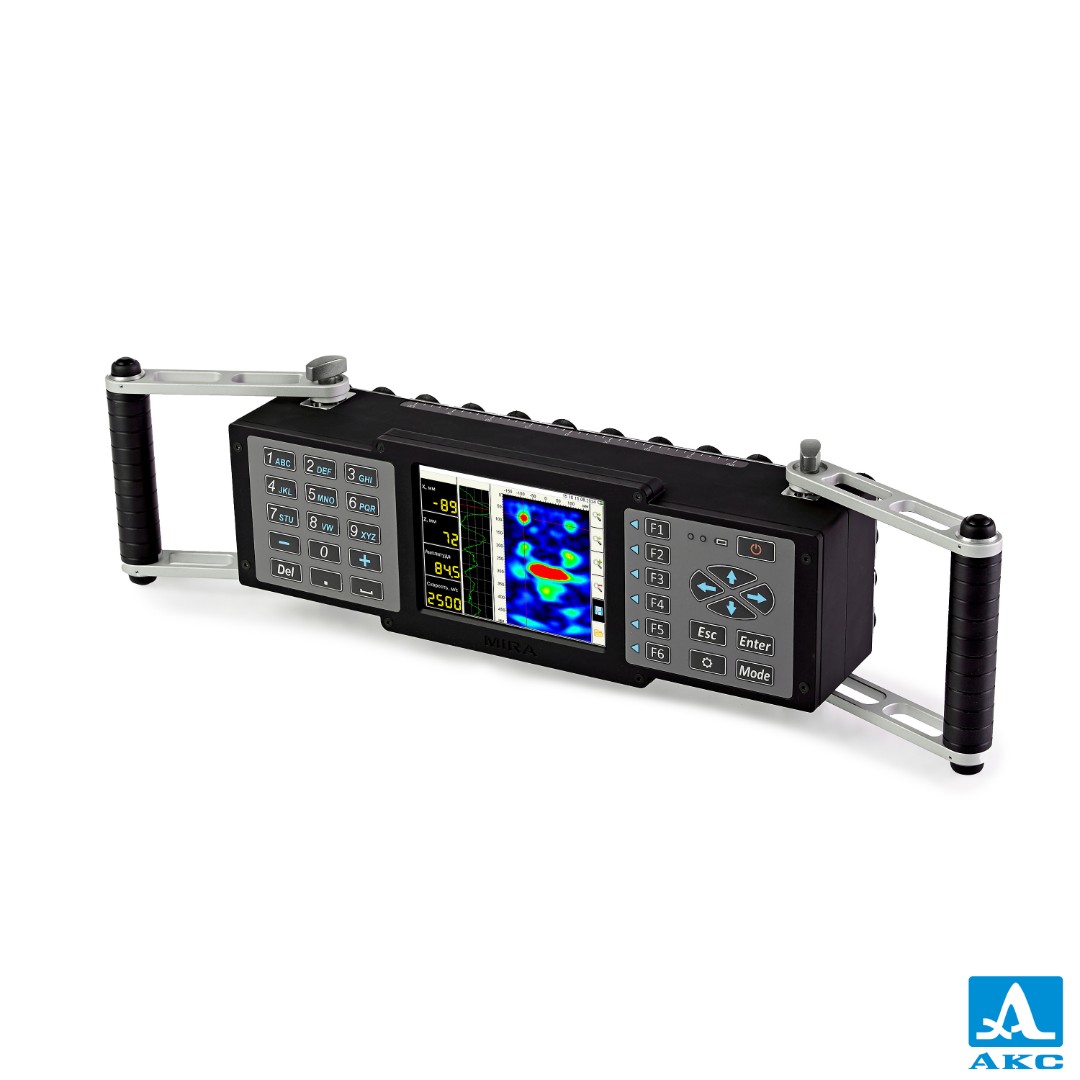

Низкочастотный ультразвуковой томограф АКС А1040 MIRA

В наличии

• Задать вопрос
• Поделиться

• Технические характеристики

  Производитель

  Россия

• Описание

  Производитель:

  Россия

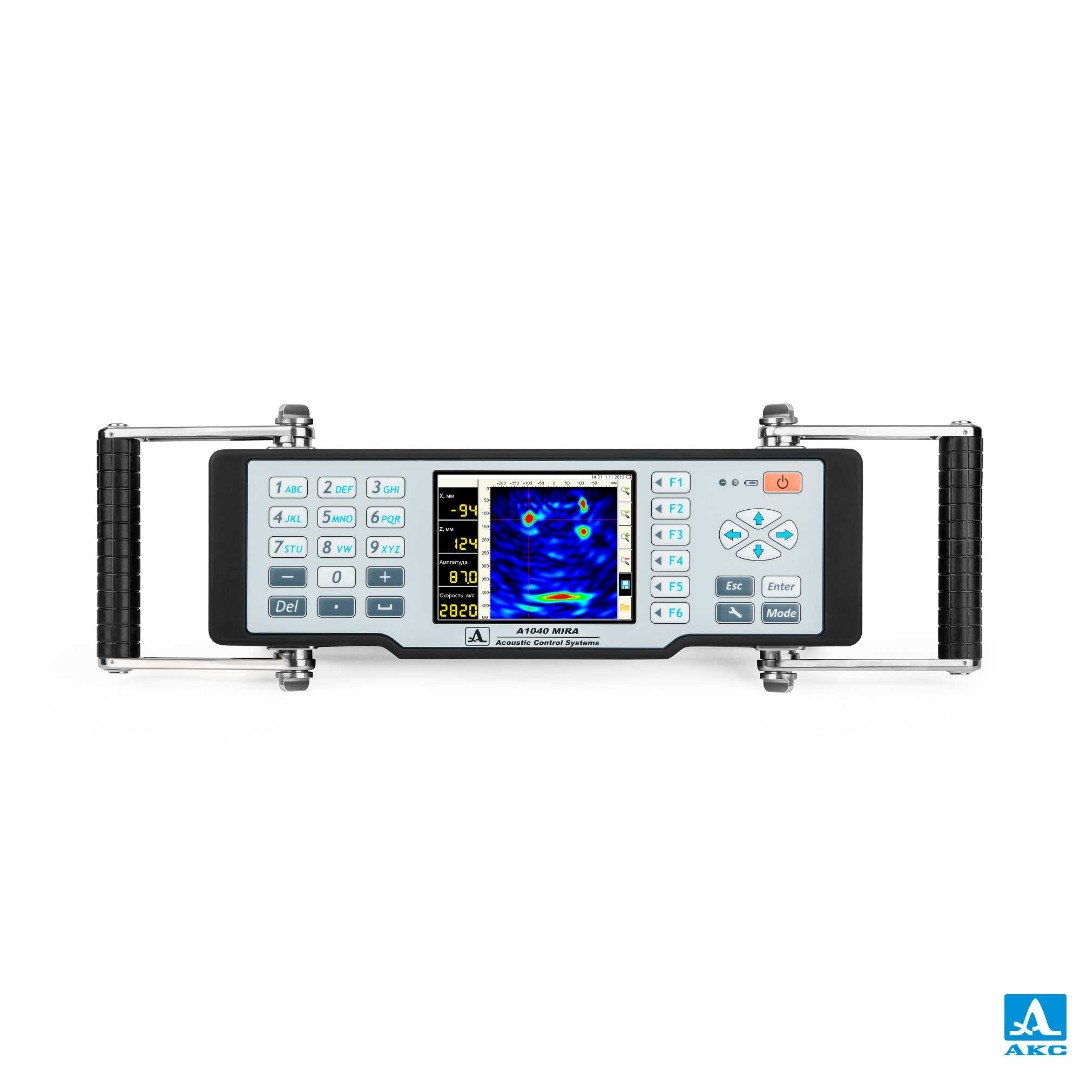

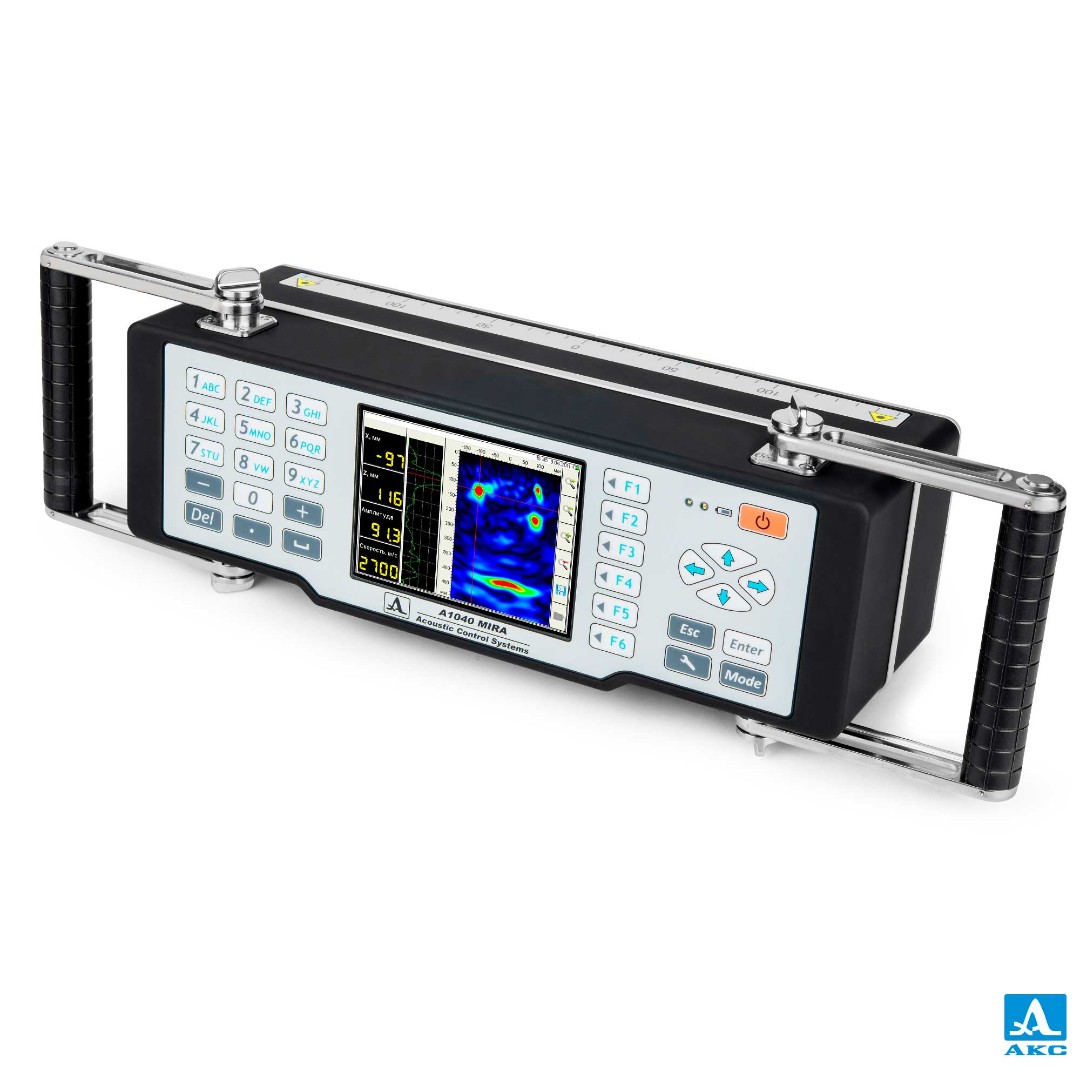

  Ультразвуковой томограф А1040 MIRA предназначен для контроля конструкций из бетона, железобетона и камня при одностороннем доступе к ним с целью определения целостности материала в конструкции, поиска инородных включений, полостей, непроливов, расслоений и трещин, а также измерения толщины объекта контроля.

  Низкочастотный ультразвуковой томограф А1040 MIRA — обновленная модернизированная модель томографа А1040М ПОЛИГОН!

  Ультразвуковой томограф А1040 MIRA предназначен для контроля конструкций из бетона, железобетона и камня при одностороннем доступе к ним с целью определения целостности материала в конструкции, поиска инородных включений, полостей, непроливов, расслоений и трещин, а также измерения толщины объекта контроля. Возможен контроль объектов с толщиной до 2,5 метров.

  Преимущества

  • Визуализация внутренней структуры объекта контроля при одностороннем доступе
  • Высокая производительность — реконструкция одной томограммы занимает 3 секунды
  • Простота в использовании
  • Высокая точность измерений и чувствительность прибора к различным отражателям
  • Не требуется подготовка поверхности к контролю

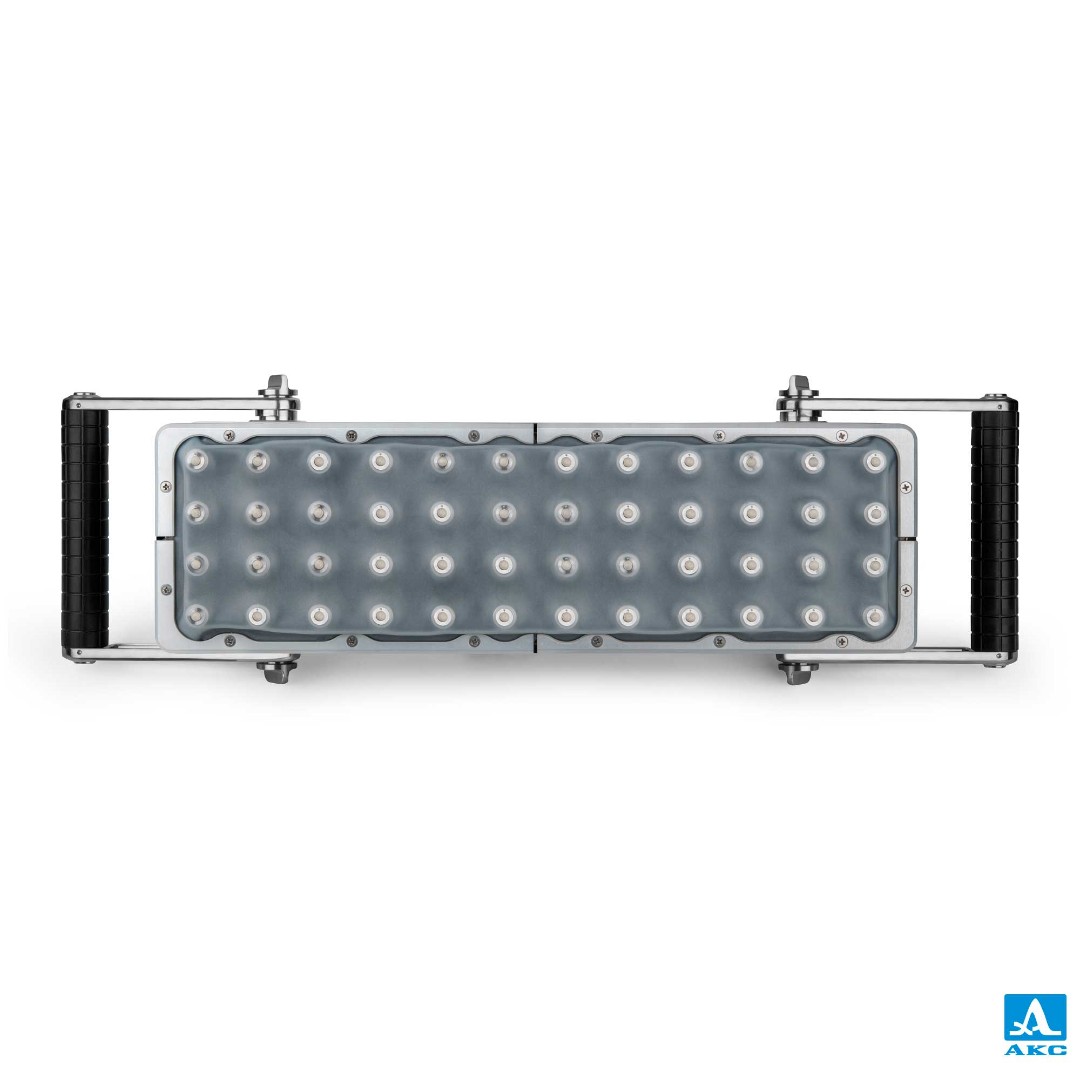

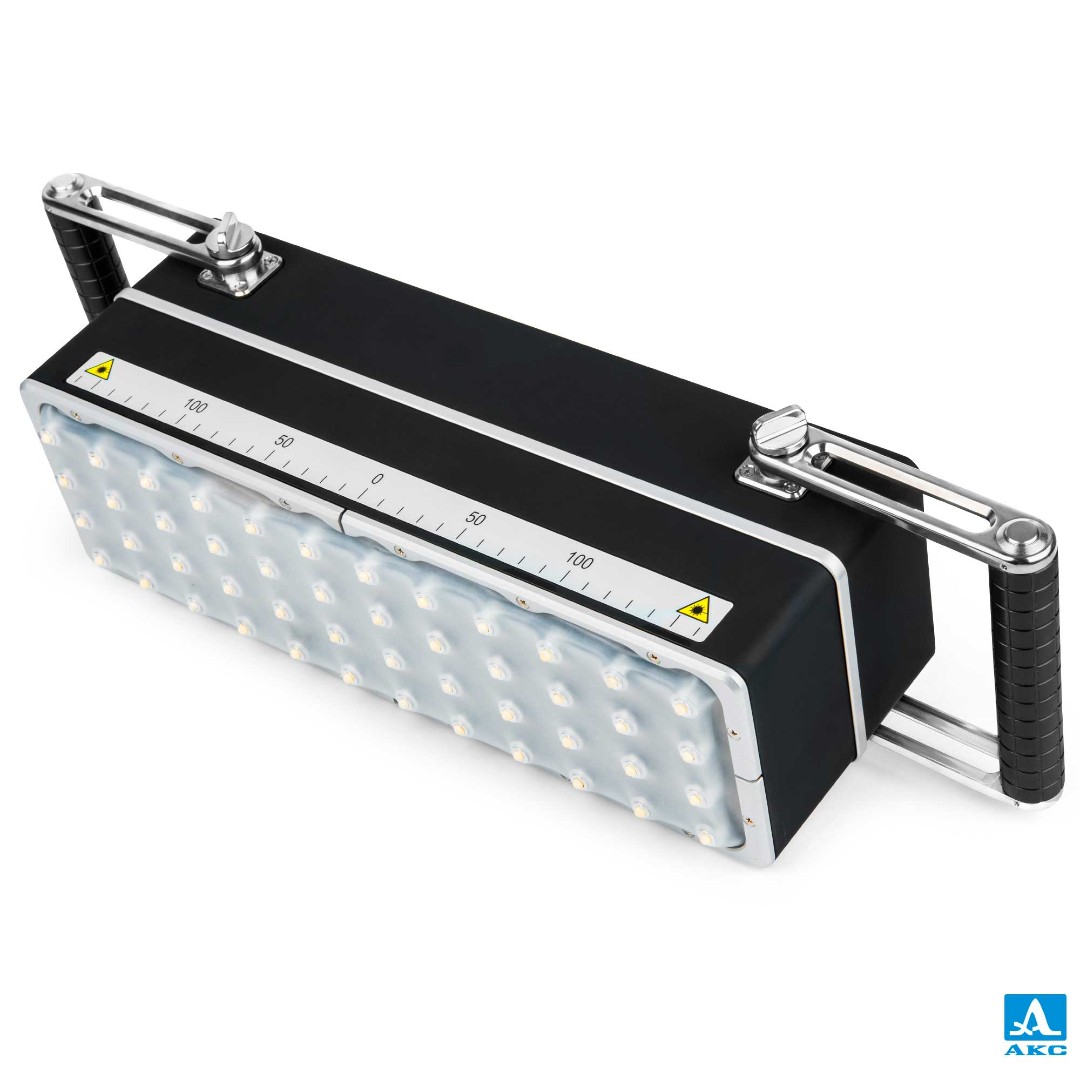

  • Износостойкие наконечники преобразователей

  Особенности

  • Автономная работа с данными без внешнего компьютера
  • Сухой акустический контакт
  • Адаптация антенного устройства к неровностям поверхности конструкции
  • Автоматическое измерение скорости распространения ультразвуковой волны в объекте контроля
  • Трехмерное представление внутреннего строения объекта контроля и B-, C-, D-томограмм любого сечения объекта
  • Возможность использования томографа при ручном контроле, а также в составе автоматизированных установок

  Режимы работы

  A1040 MIRA имеет два основных режима работы, а также функцию настройки конфигурации параметров контроля под каждый конкретный объект с возможностью последующего оперативного выбора:

  Режим «ОБЗОР»

  Режим предназначен для оперативного просмотра внутренней структуры конструкции в произвольных местах. На экране отображается В-томограмма на глубину до 2 метров.

  Дополнительно в данном режиме возможно:

  • Автоматическое определение скорости распространения ультразвуковой волны.
  • Измерение координат и уровней образов в томограмме.
  • Измерение толщины конструкции.
  • Просмотр А-Сканов.

  Режим «КАРТА»

  Режим предназначен для формирования массива данных в форме набора В-томограмм объекта контроля (перпендикулярных поверхности) при сканировании антенной решеткой вдоль ранее размеченных линий с постоянным шагом. Из накопленного 3-х мерного массива данных можно выводить на экран любое изображение В-типа.

  Контроль проводится по схеме пошагового сканирования объекта контроля с объединением данных и реконструкцией объема под всей отсканированной площадью объекта контроля.

  Функция «НАСТРОЙКА»

  Используется для выбора и установки параметров и рабочей конфигурации.

  Существует возможность создания и сохранения ряда рабочих конфигураций под различные объекты контроля. Возможность задания имени объекта и технических параметров, с последующим выбором их из памяти прибора перед началом контроля.

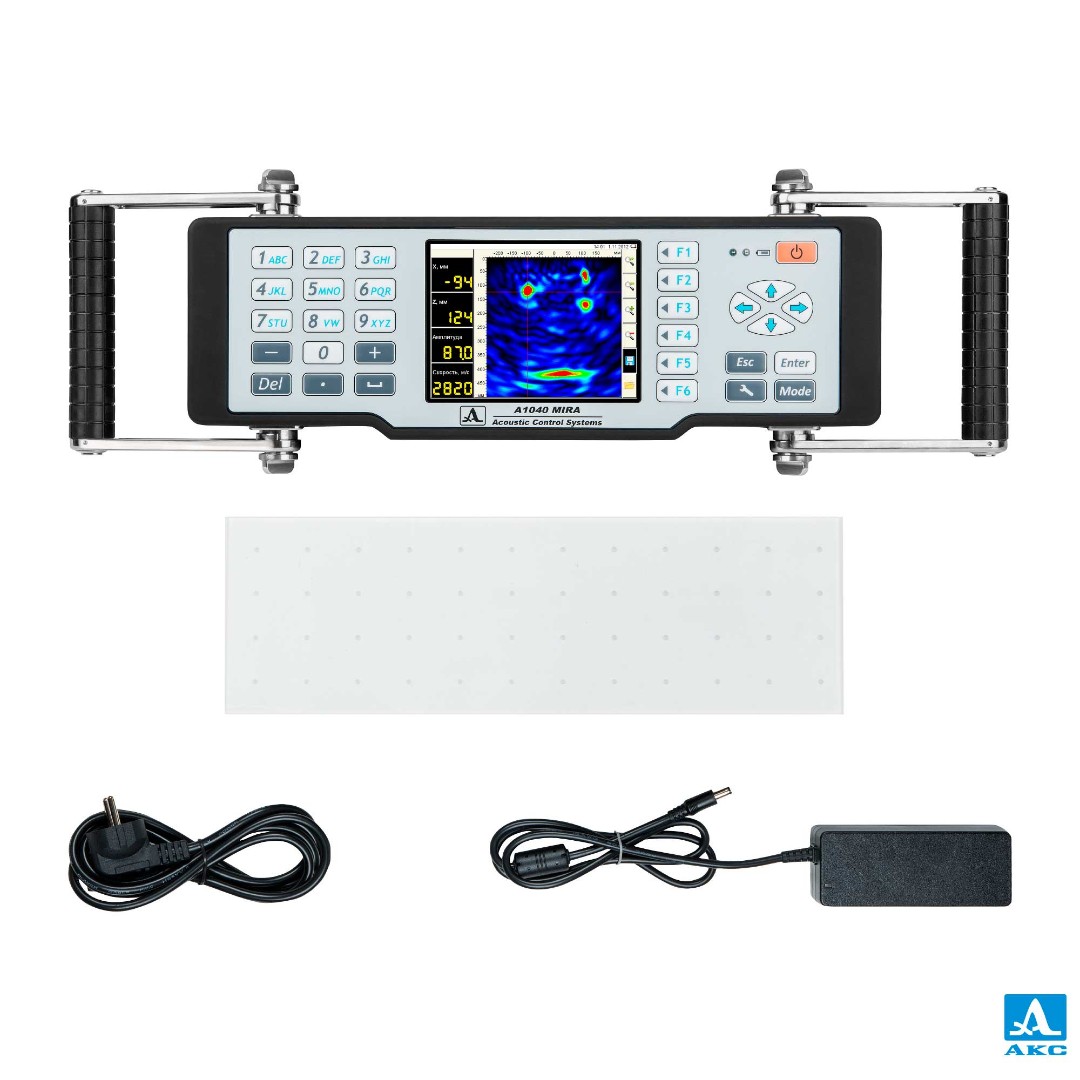

• Комплектация

  • А1040 MIRA — электронный блок ультразвукового томографа
  • Переносной компьютер типа Notebook
  • Сетевой адаптер с кабелем 220 В — 15 В
  • Носитель с документацией и ПО
  • Кабель USB A-Micro B
  • Проверочный образец A1040 MIRA

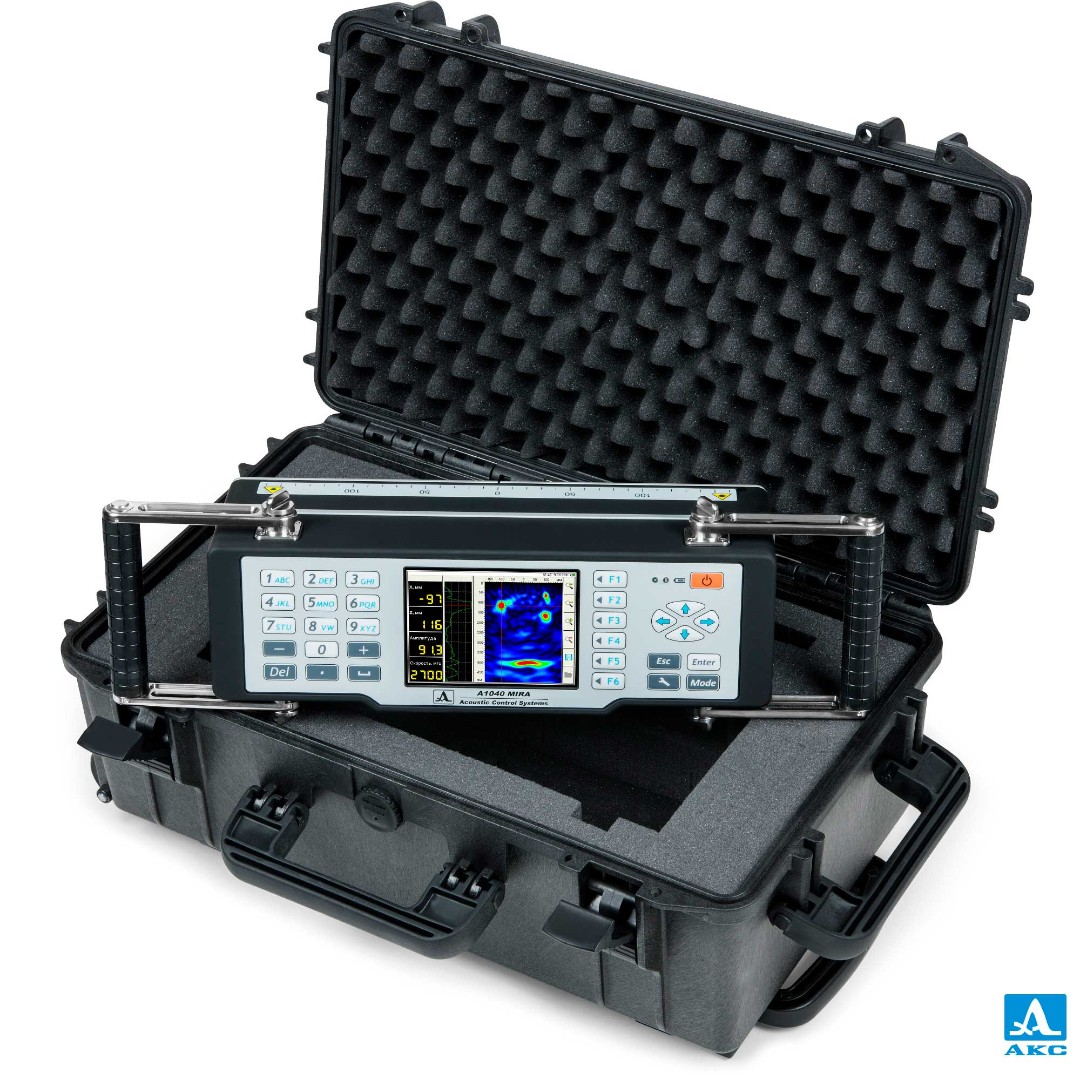

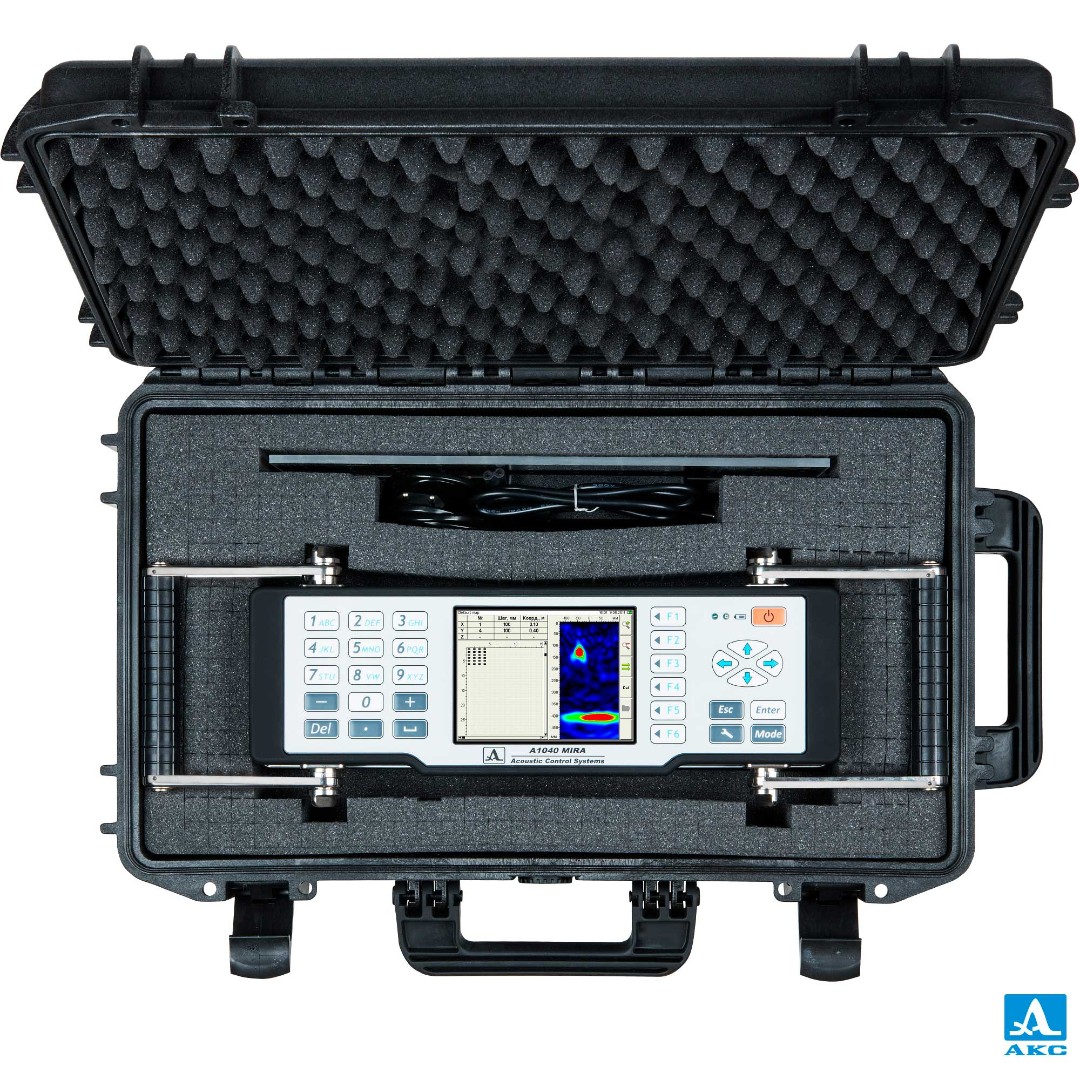

  • Жесткий кейс М40

• Видео

• Документация

  Свидетельство об утверждении типа средств измерений РФ

  Декларация о соответствии ЕАС

  Руководство по эксплуатации
