Индентор / наконечник алмазный НК 1 (0,6 ct) к твердомерам Роквелл и Супер-Роквелл по ГОСТ 9377-81

В наличии

• Задать вопрос
• Поделиться

• Технические характеристики

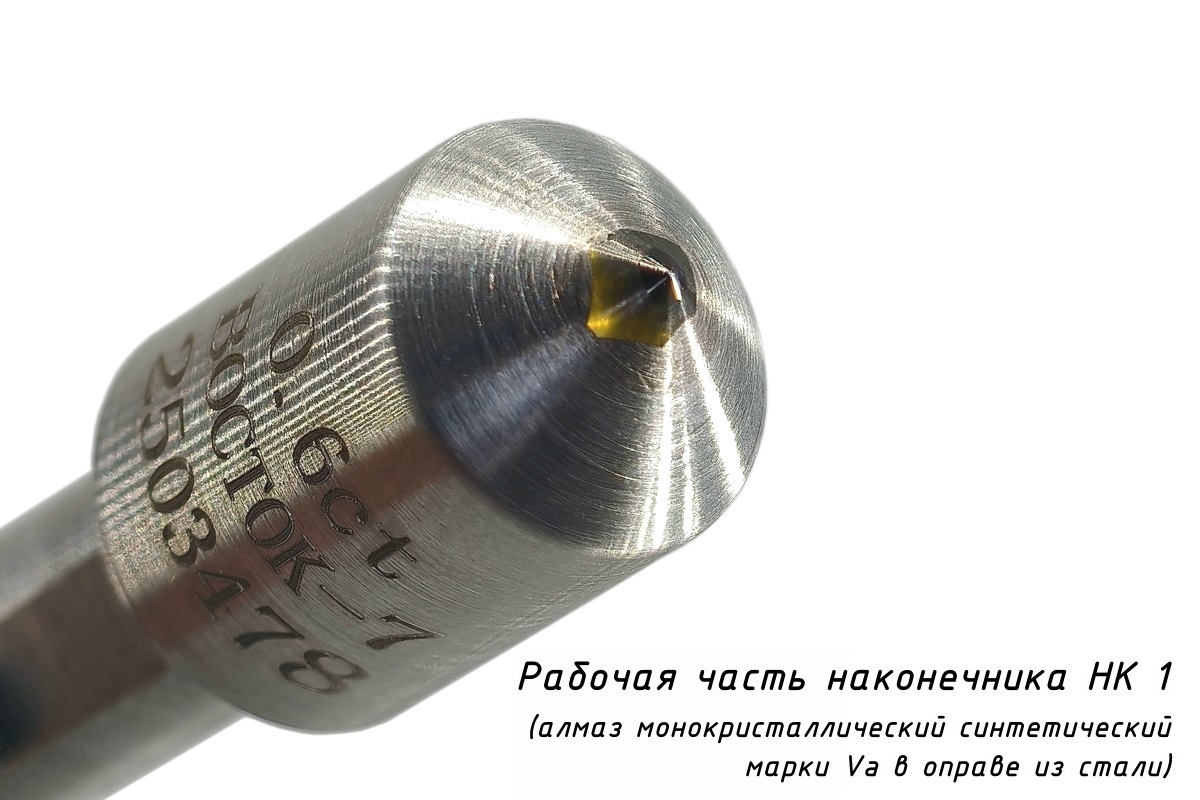

  Материал рабочей части	Алмаз монокристаллический синтетический марки Va
  Исходная масса алмаза (каратность)	0.6

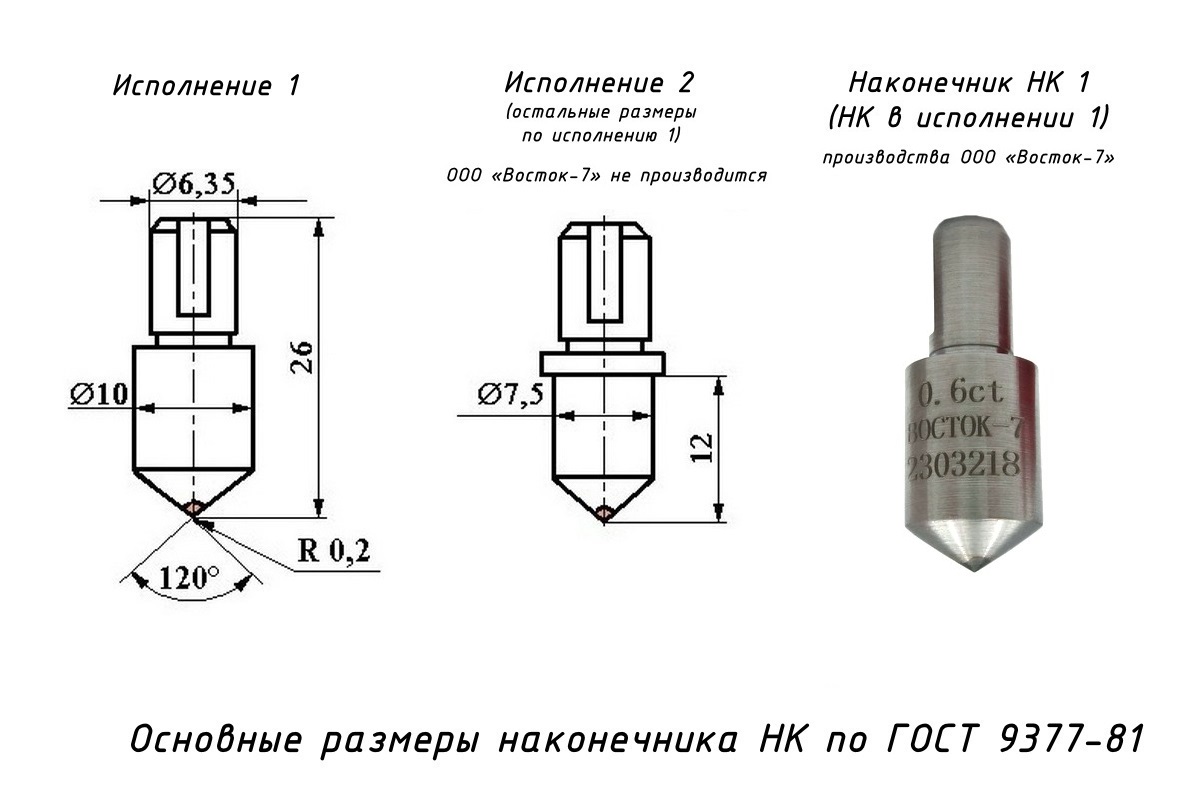

  Форма рабочей части алмаза	Сфероконическая (конусная)
  Угол конуса у вершины	120
  Радиус сферической части	0.2
  Материал оправы	Сталь марки с механическими свойствами не ниже указанных марок сталей по ГОСТ 9377-81
  Диапазон измерений	20–70 HRC, 20–78 HRN 45, 20–93 HRA, 40–77 HRD, 40–86 HRN 30, 70–94 HRN 15
  Испытательная нагрузка	100 кгс (980,7 Н), 15 кгс (147,1 Н), 150 кгс (1471 Н), 30 кгс (294,2 Н), 45 кгс (441,3 Н), 60 кгс (588,4 Н)

• Описание

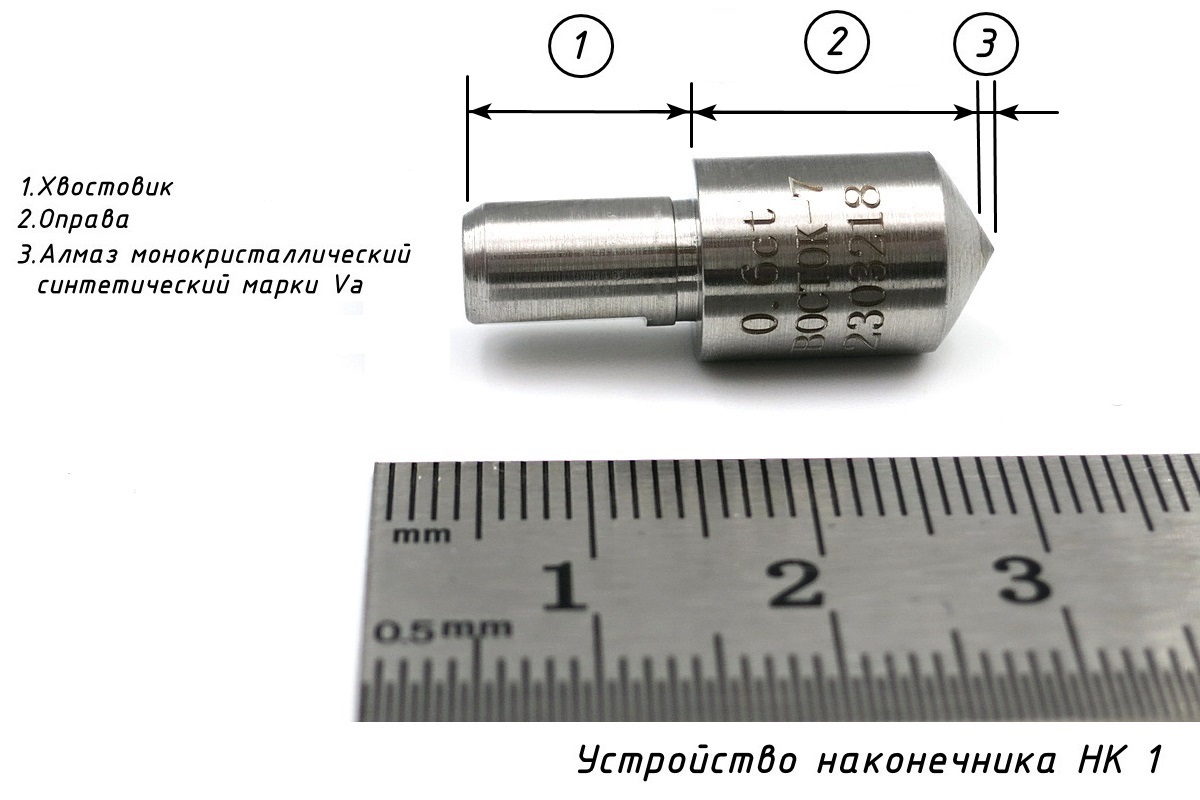

  Основные сведения о наконечниках типа НК в исполнении 1 (0,6 карата).

  Изготовитель: ООО «Восток-7» (РФ).

  Состояние: новое изделие.

  Поверка невозможна, поскольку изделие не внесено в госреестр СИ РФ.

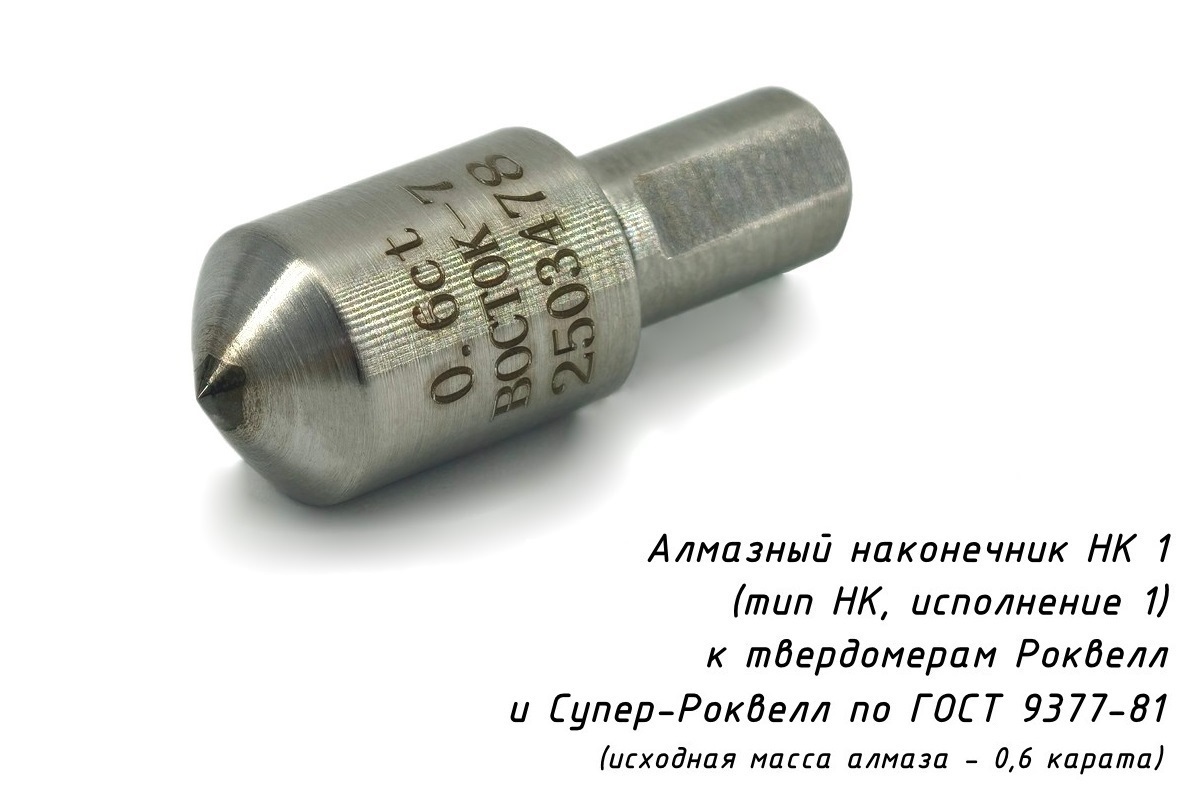

  Наконечник алмазный НК 1 с алмазом исходной массы 0,6 карата — индентор с рабочей частью в виде конуса к приборам для измерения твёрдости по методу Роквелла и Супер-Роквелла. Наконечники изготовлены в соответствии с ГОСТ 9377-81 и прошли первичную поверку при выпуске из производства по ГОСТ 8.044-80.

  Наконечники типа НК в дополнение к проверке геометрических характеристик при калибровке алмазного индентора проходят функциональный тест по стандартам ISO 6508-2 и ASTM E-18: проводится проверка применимости индентора для различных уровней глубины отпечатка при различной испытательной нагрузке.

  Твердомеры Роквелла, для которых подходит наконечник НК 1 (0,6 карата).

  Наконечники алмазные типа НК 1 предназначены для приборов измерения твёрдости различных производителей, в том числе:

  • Россия: Метолаб, Восток-7, Точприбор, ЗИП, Импульс, Тестсистемы, Метротест, Точприбор Северо-Запад.
  • Китай: TIME Group Inc.
  • США: Wilson Hardness Group.
  • ФРГ: Zwick / Roell.
  • Италия: LTF S.p.A. / Galileo.

  Базовые моменты эксплуатации наконечника НК 1 (0,6 карата). Размер алмаза должен выбираться исходя из документации методики измерений. Также должны учитываться следующие рекомендации:

  • Большой размер алмаза (0,80 ct) предпочтительнее использовать для измерения изделий с низкими значениями твёрдости в диапазоне 25±5 HRC. Допускается 5–10 восстановлений с помощью перешлифовки по ГОСТ 8.748-2011.
  • Малый размер алмаза (0,20 ct) предпочтительнее использовать для измерения изделий со средними и высокими значениями твёрдости в диапазоне ≥45±5 HRC. Алмаз с исходной массой 0,2 карата не подлежит восстановлению с помощью перешлифовки по ГОСТ 8.748-2011.

  Примечание по ГОСТ 8.748-2011. Алмазные наконечники могут становиться дефектными из-за трещинок, ямок и других дефектов поверхности. Состояние наконечника следует регулярно проверять на наличие дефектов и загрязнений. В случае обнаружения дефектов сертификат калибровки считается недействительным. Перешлифованные или иным образом отремонтированные наконечники следует поверить заново.

  Рекомендуемый порядок установки (замены) индентора.

  1. Подготовить индентор и посадочное место шпинделя: протереть бензином и смазать контактные поверхности бескислотным вазелином.
  2. Ослабить винт фиксации индентора к шпинделю.
  3. Извлечь прежний индентор и установить требуемый для испытания, затянуть винт. Хвостовик индентора необходимо установить вглубь посадочного места до упора и обжать.
  4. Разместить на измерительном или опорном столике прибора эталонную меру твёрдости, соответствующую шкале и диапазону измерения.
  5. Для наконечника НК 1 0,6 карата троекратно приложить основную нагрузку для укола индентором в различных местах рабочей поверхности меры твёрдости.
  6. Закрутить винт фиксации индентора до упора.
  7. Произвести не менее 5 измерений на эталонной мере твёрдости с вычислением среднего значения и сравнить результат с допустимой погрешностью. При выходе за пределы допустимой погрешности произвести калибровку твердомера согласно инструкции изготовителя.

• Документы

  • ГОСТ 9377-81
  • ГОСТ 8.044-80
  • ГОСТ 9013-59
  • ГОСТ 22975-78
  • Инденторы твердомеров. Все типы. Паспорт и Руководство по эксплуатации. 2021.

• Комплектация

  • Алмазный наконечник (индентор) твердомера, тип НК, исполнение 1, исходная масса алмаза — 0,6 карата — 1 шт.

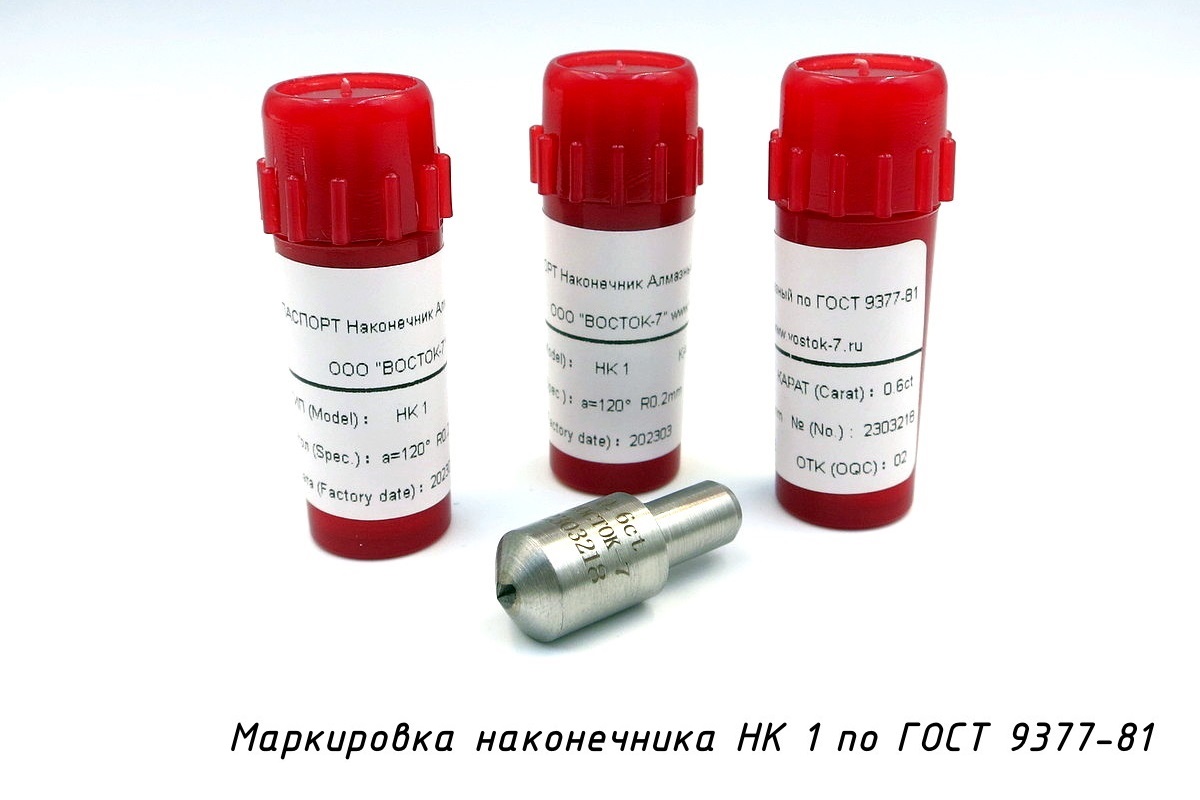

  • Упаковочный футляр — 1 шт.
  • Паспорт — 1 экз.
