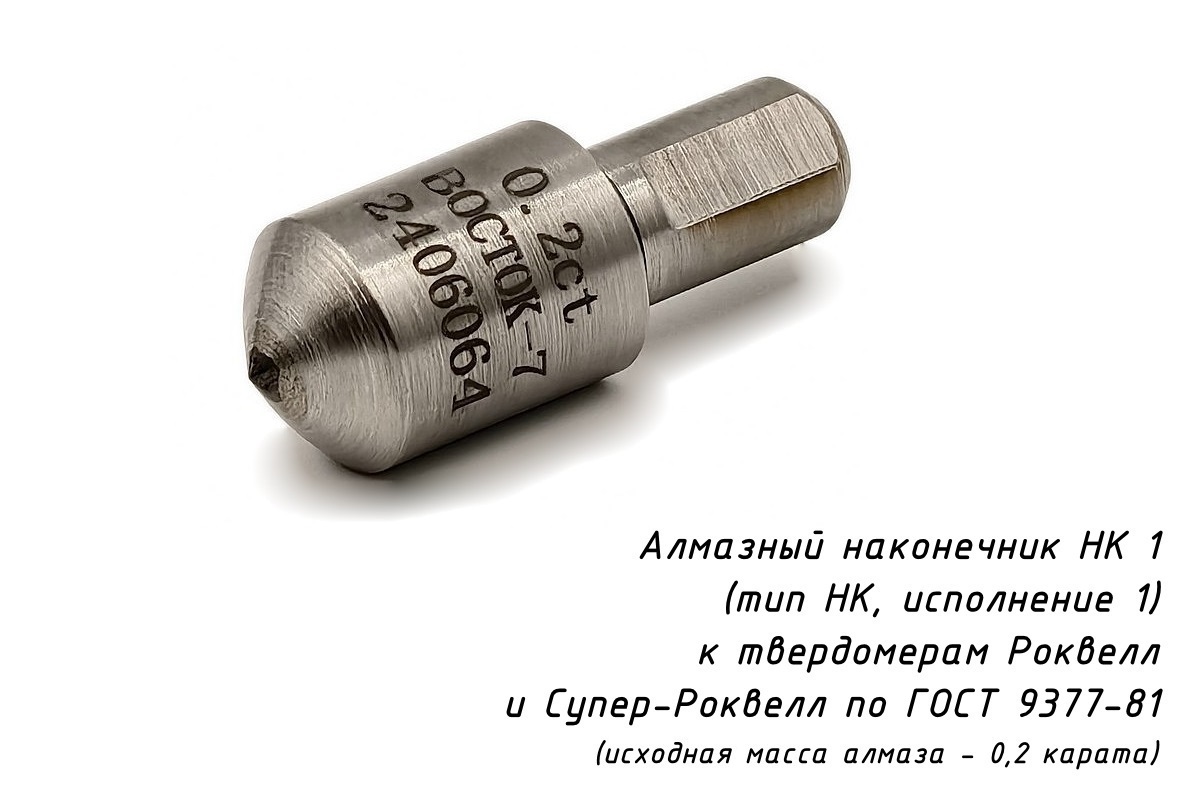

Индентор / наконечник алмазный НК 1 (0,2 ct) к твердомерам Роквелл и Супер-Роквелл по ГОСТ 9377-81

В наличии

• Задать вопрос
• Поделиться

• Технические характеристики

  Материал рабочей части	Алмаз монокристаллический синтетический марки Va
  Исходная масса алмаза (каратность)	0.2
  Форма рабочей части алмаза	Сфероконическая (конусная)
  Угол конуса у вершины	120
  Радиус сферической части	0.2
  Материал оправы	Сталь марки с механическими свойствами не ниже указанных марок сталей по ГОСТ 9377-81
  Диапазон измерений	20–70 HRC, 20–78 HRN 45, 20–93 HRA, 40–77 HRD, 40–86 HRN 30, 70–94 HRN 15
  Испытательная нагрузка	100 кгс (980,7 Н), 15 кгс (147,1 Н), 150 кгс (1471 Н), 30 кгс (294,2 Н), 45 кгс (441,3 Н), 60 кгс (588,4 Н)
  Изготовитель	ООО «Восток-7» (РФ)
  Состояние	новое изделие
  Поверка	невозможна, поскольку не внесено в госреестр СИ РФ

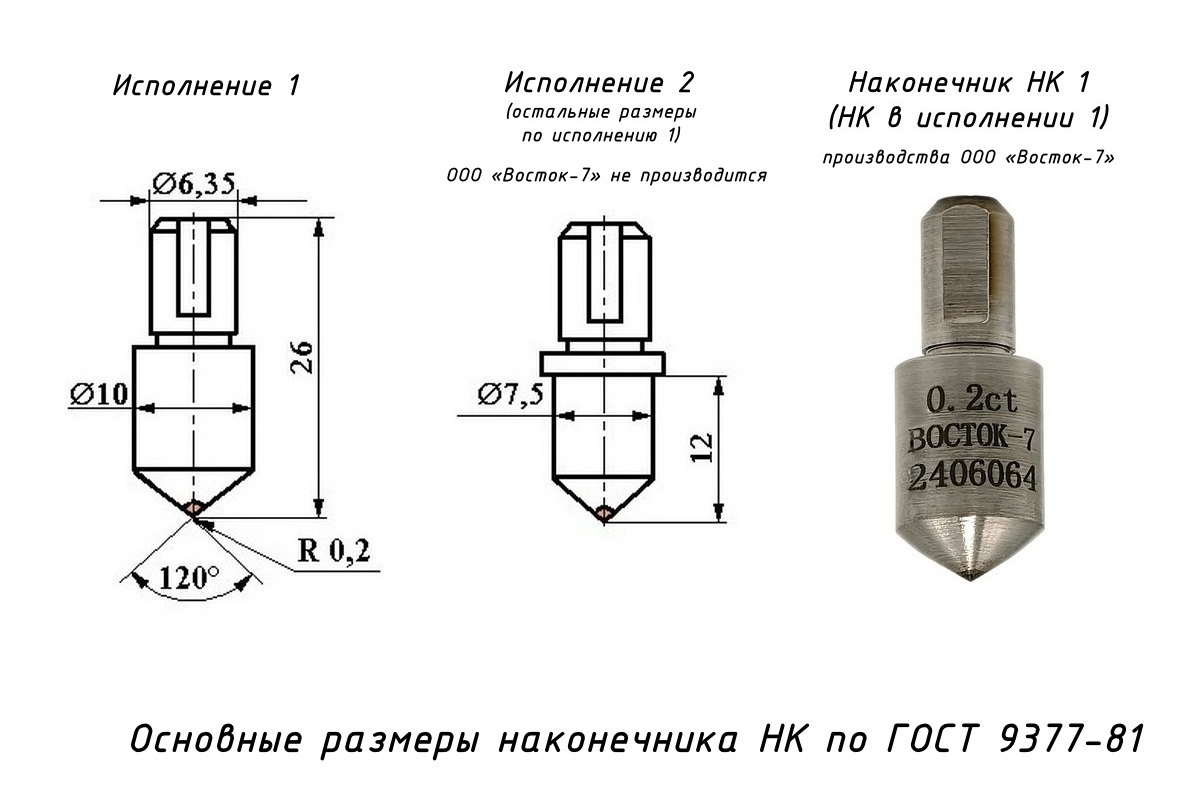

  Геометрические размеры индентора	По ГОСТ 9377-81 для наконечника тип НК исполнение 1

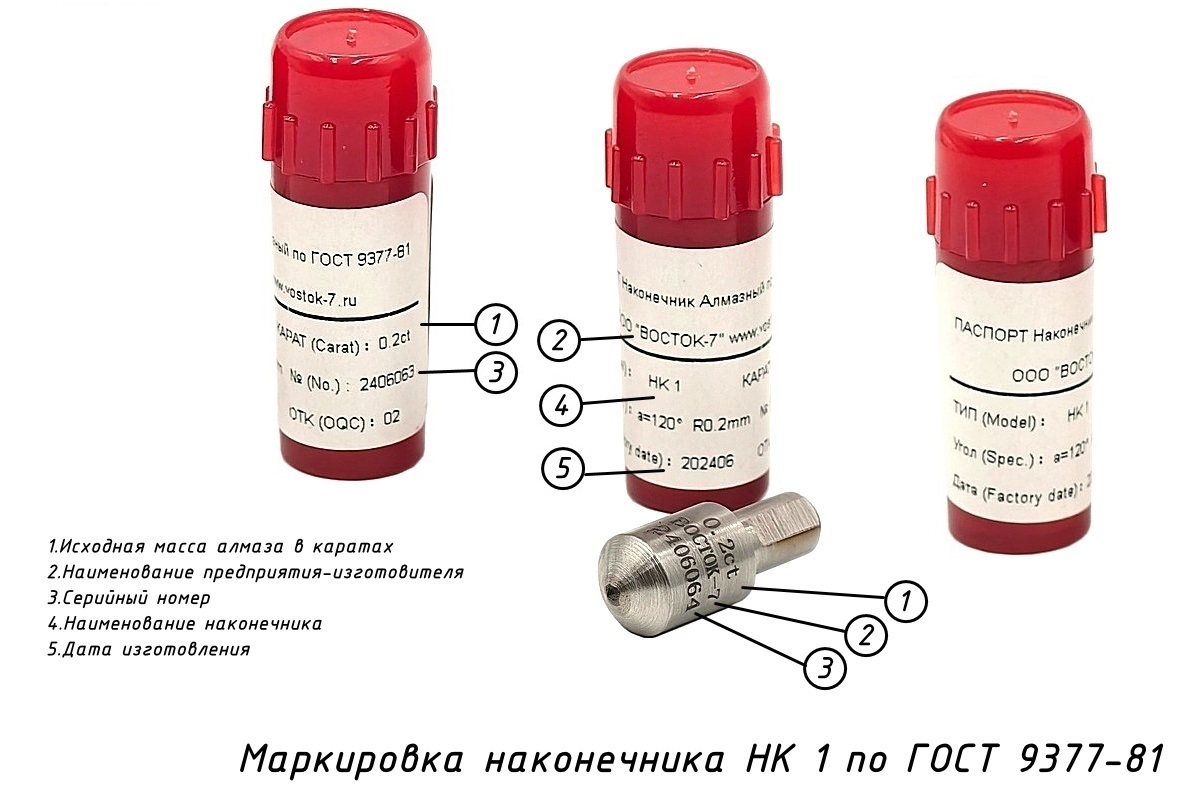

  Маркировка на оправе	В соответствии с ГОСТ 9377-81 (производитель, серийный номер)
  Упаковка	Индивидуальная тара (футляр) в соответствии с ГОСТ 18088-83

• Описание

  Основные сведения о наконечниках типа НК в исполнении 1 (0,2 карата).

  Изготовитель: ООО «Восток-7» (РФ).

  Состояние: новое изделие.

  Поверка невозможна, поскольку изделие не внесено в госреестр СИ РФ.

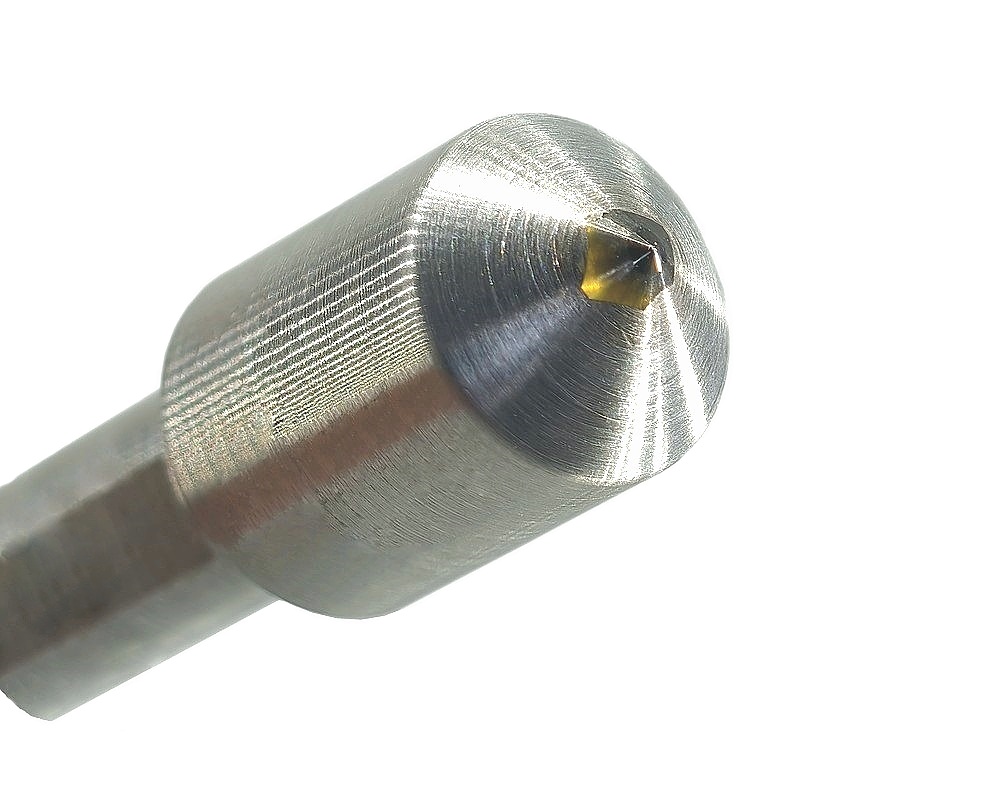

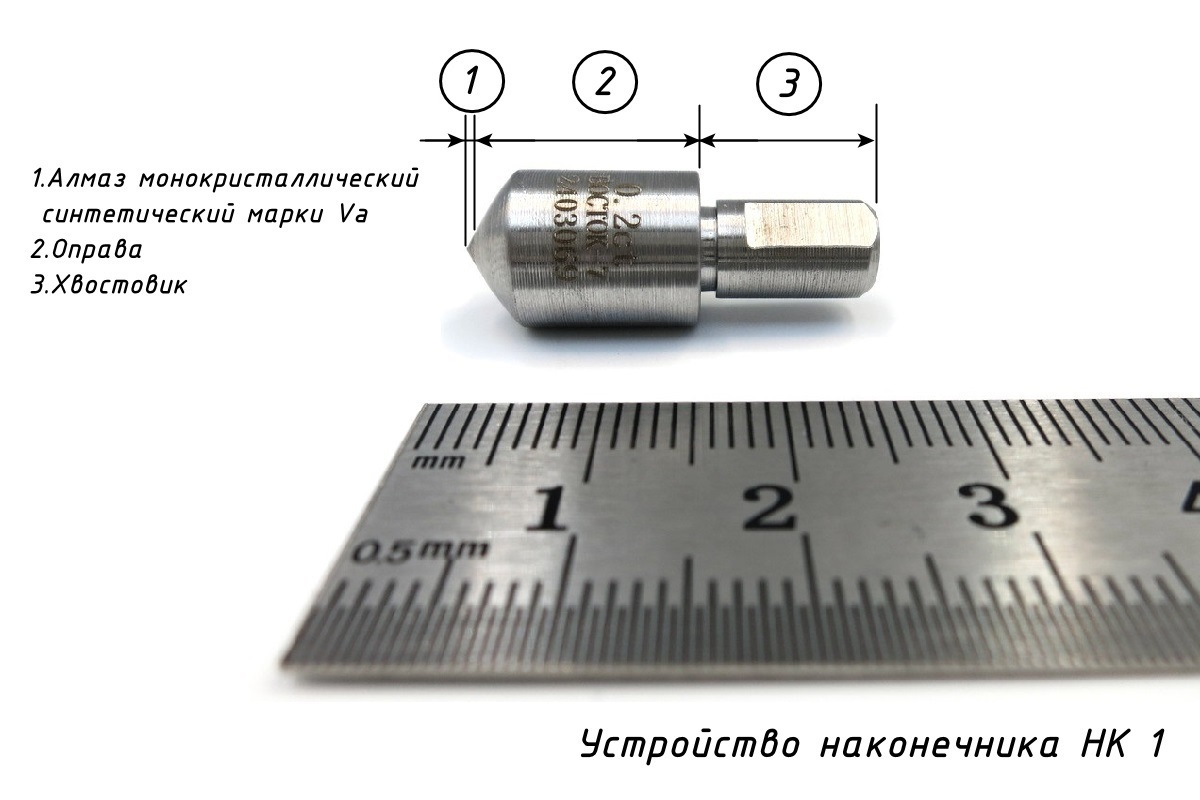

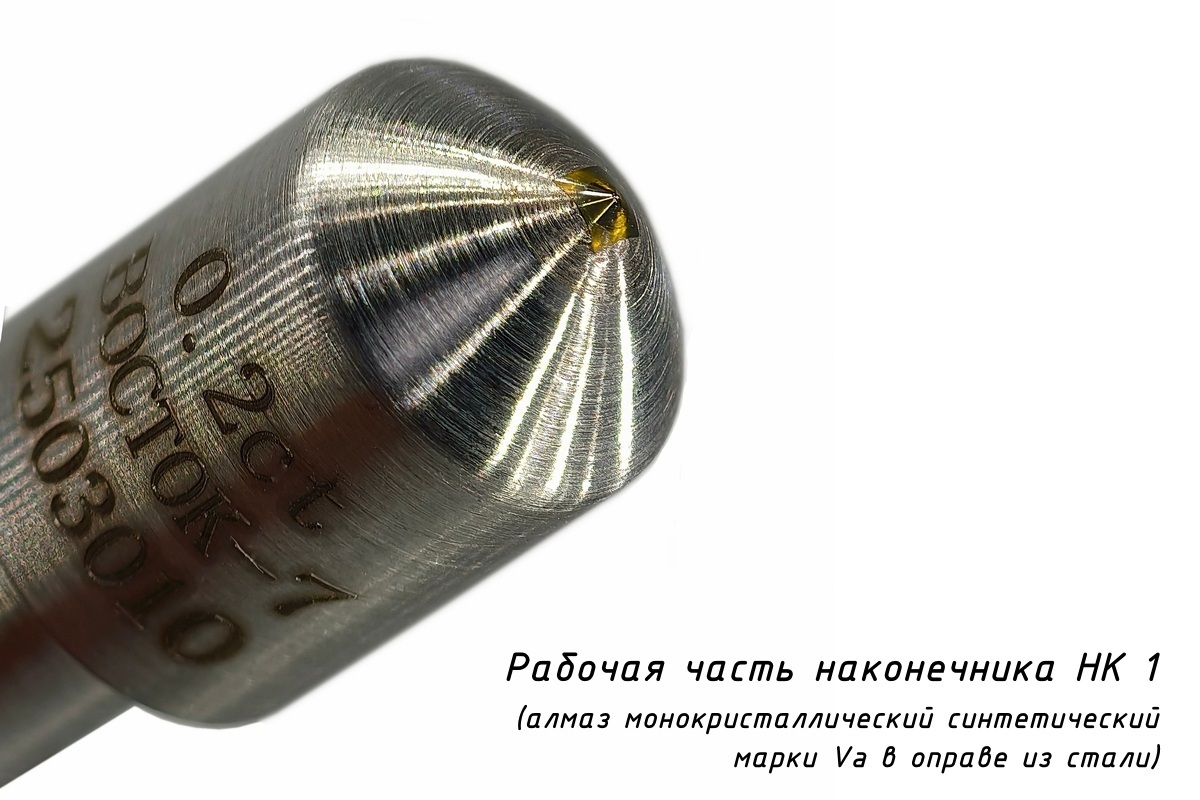

  Наконечник алмазный НК 1 с алмазом исходной массы 0,2 карата — индентор с рабочей частью в виде конуса к приборам для измерения твёрдости по методу Роквелла и Супер-Роквелла. Рабочая часть синтетического алмаза имеет сфероконическую форму: угол конической поверхности — 120°, вершина конуса обработана и имеет сферическую форму с радиусом сферы 0,2 мм.

  Наконечники изготовлены в соответствии с ГОСТ 9377-81 и прошли первичную поверку при выпуске из производства по ГОСТ 8.044-80.

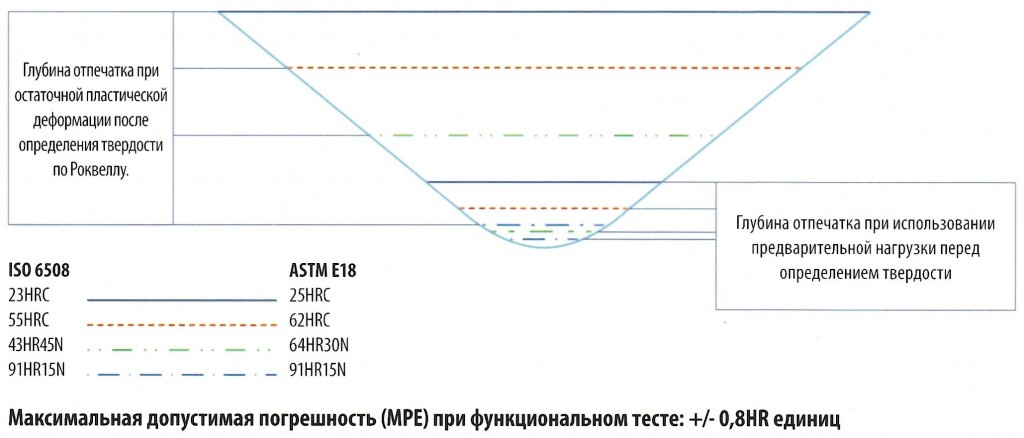

  При калибровке алмазного индентора типа НК в дополнение к проверке геометрических характеристик проводится функциональный тест по стандартам ISO 6508-2 и ASTM E-18: проверяется применимость индентора для различных уровней глубины отпечатка при различной испытательной нагрузке.

  Твердомеры Роквелла, для которых подходит наконечник НК 1 (0,2 карата). Наконечники предназначены для приборов измерения твёрдости различных производителей.

  • Россия: «Метолаб», «Восток-7», «Точприбор», «ЗИП», «Импульс», «Тестсистемы», «Метротест», «Точприбор Северо-Запад».
  • Китай: «TIME Group Inc».
  • США: «Wilson Hardness Group».
  • ФРГ: «Zwick / Roell».
  • Италия: «LTF S.p.A. / Galileo».

  Базовые моменты эксплуатации наконечника НК 1 (0,2 карата). Размер алмаза следует выбирать исходя из документации методики измерений.

  • Большой размер алмаза 0,80 ct предпочтительнее использовать для измерения изделий с низкими значениями твёрдости: диапазон 25±5HRC. Допускается 5…10 восстановлений с помощью перешлифовки по ГОСТ 8.748-2011.
  • Малый размер алмаза 0,20 ct предпочтительнее использовать для измерения изделий со средними и высокими значениями твёрдости: диапазон ≥45±5HRC. Алмаз с исходной массой 0,2 карата не подлежит восстановлению с помощью перешлифовки по ГОСТ 8.748-2011.

  Примечание по ГОСТ 8.748-2011. Состояние наконечника следует регулярно проверять на наличие дефектов и загрязнений. В случае обнаружения дефектов наконечника его сертификат калибровки считается недействительным. Перешлифованные или каким-либо другим образом отремонтированные наконечники следует поверить заново.

  Рекомендуемый порядок установки и замены индентора.

  1. Подготовить индентор и посадочное место шпинделя: протереть бензином и смазать контактные поверхности бескислотным вазелином.
  2. Ослабить винт фиксации индентора к шпинделю.
  3. Извлечь прежний индентор и установить требуемый для испытания, затянуть винт. Хвостовик индентора необходимо установить вглубь посадочного места до упора и обжать.
  4. Разместить на измерительном или опорном столике прибора эталонную меру твёрдости, соответствующую шкале и диапазону измерения.
  5. Для наконечника НК 1 0,2 карата троекратно приложить основную нагрузку для укола индентором в различных местах рабочей поверхности меры твёрдости.
  6. Закрутить винт фиксации индентора до упора.
  7. Произвести не менее 5 измерений на эталонной мере твёрдости с вычислением среднего значения и сравнить результат со значением твёрдости, выгравированным на эталонной мере. При выходе за пределы допустимой погрешности произвести калибровку твердомера согласно инструкции изготовителя.

• Документы

  • Инденторы твердомеров. Все типы. Паспорт и Руководство по эксплуатации. 2021.
  • ГОСТ 9377-81 Наконечники и бойки алмазные к приборам для измерения твердости металлов и сплавов
  • ГОСТ 9013-59 (ИСО 6508-86) Металлы. Метод измерения твердости по Роквеллу.
  • ГОСТ 22975-78 Металлы и сплавы. Метод измерения твердости по Роквеллу при малых нагрузках (по Супер-Роквеллу).
  • ГОСТ 8.044-80 ГСИ. Наконечники алмазные к приборам для измерения твердости металлов и сплавов. Методы и средства поверки.

• Комплектация

  • Алмазный наконечник (индентор) твердомера, тип НК, исполнение 1, исходная масса алмаза — 0,2 карата — 1 шт.
  • Упаковочный футляр — 1 шт.
  • Паспорт — 1 экз.
