Индентор / наконечник алмазный НК 1 (0,4 ct) к твердомерам Роквелл и Супер-Роквелл по ГОСТ 9377-81

В наличии

• Задать вопрос
• Поделиться

• Технические характеристики

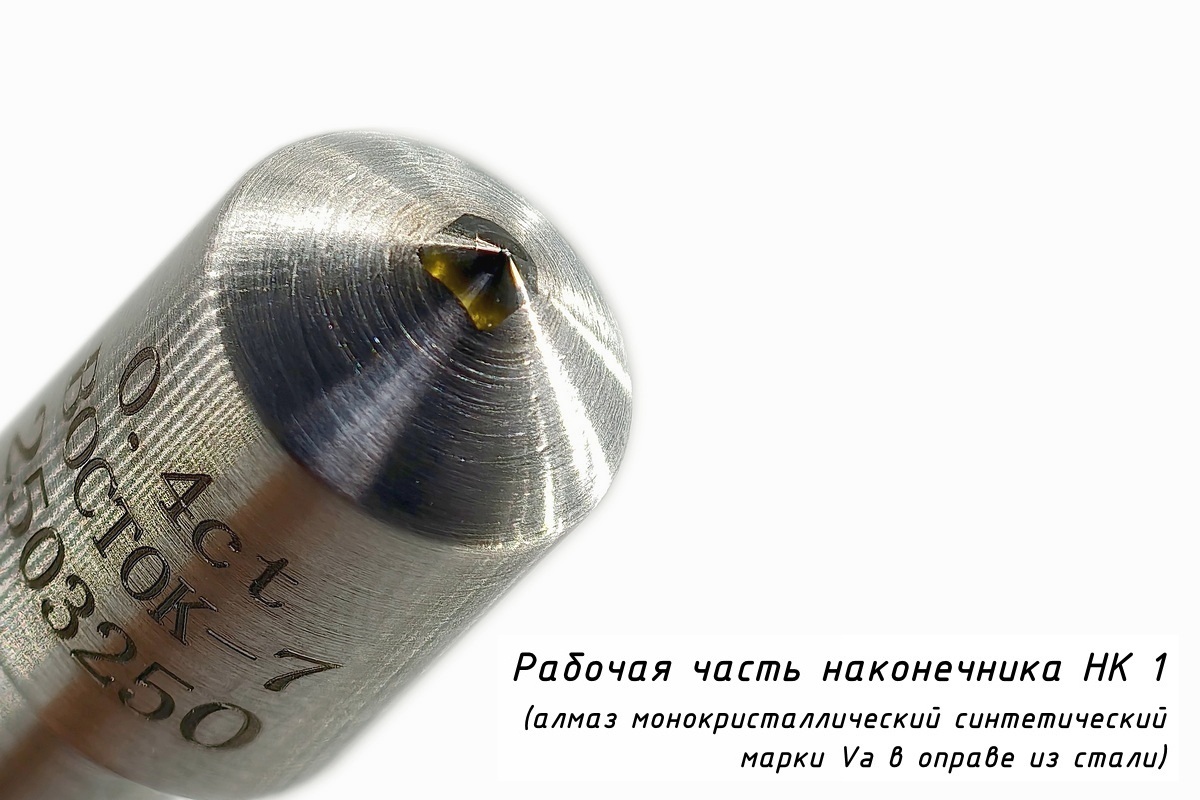

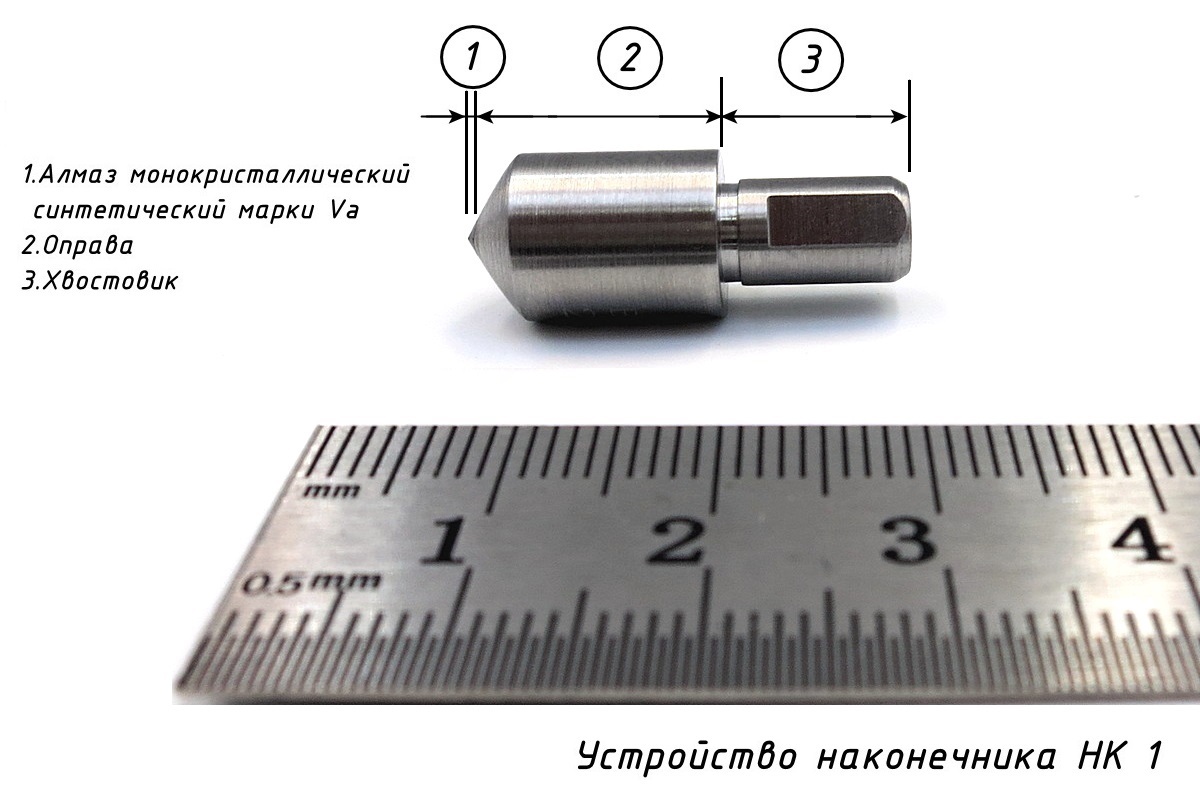

  Материал рабочей части	Алмаз монокристаллический синтетический марки Va
  Исходная масса алмаза (каратность)	0.4

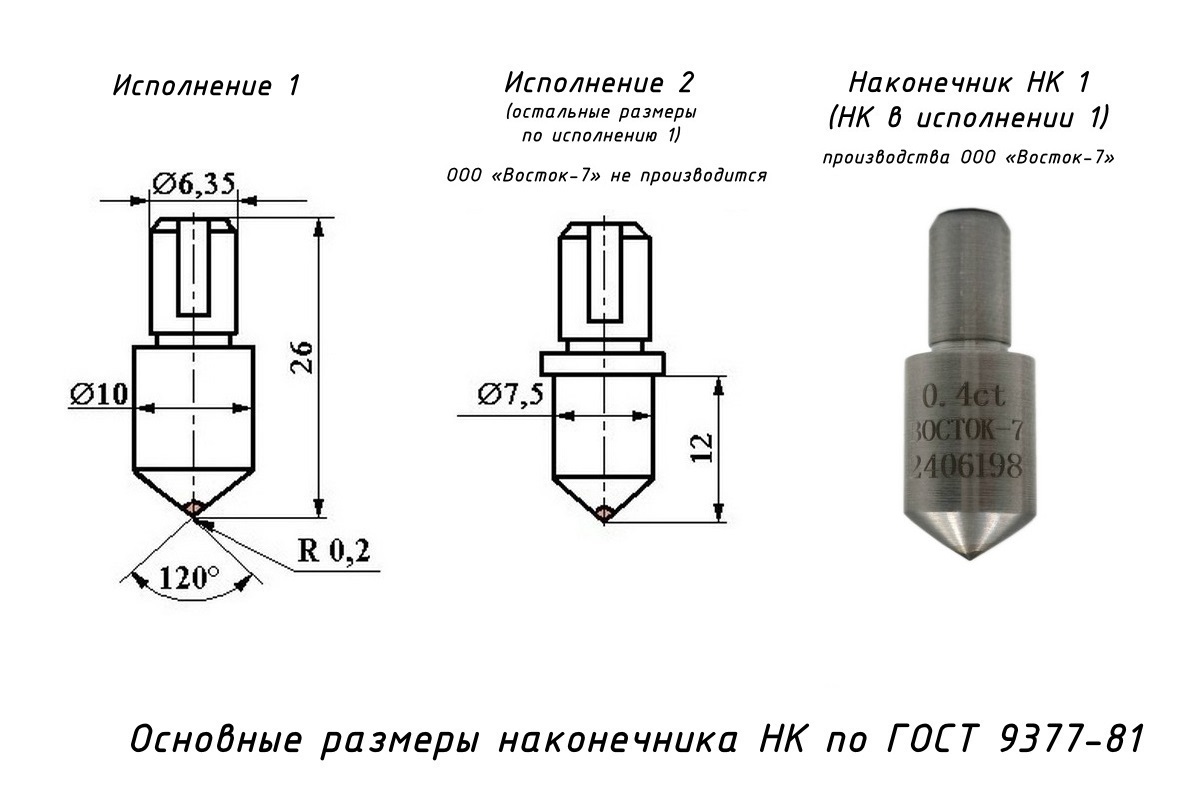

  Форма рабочей части алмаза	Сфероконическая (конусная)
  Угол конуса у вершины	120
  Радиус сферической части	0.2
  Материал оправы	Сталь марки с механическими свойствами не ниже указанных марок сталей по ГОСТ 9377-81
  Диапазон измерений	20–70 HRC, 20–78 HRN 45, 20–93 HRA, 40–77 HRD, 40–86 HRN 30, 70–94 HRN 15
  Испытательная нагрузка	100 кгс (980,7 Н), 15 кгс (147,1 Н), 150 кгс (1471 Н), 30 кгс (294,2 Н), 45 кгс (441,3 Н), 60 кгс (588,4 Н)

• Описание

  Изготовитель: ООО «Восток-7» (РФ).

  Состояние: новое изделие.

  Поверка невозможна, поскольку изделие не внесено в государственный реестр средств измерений РФ.

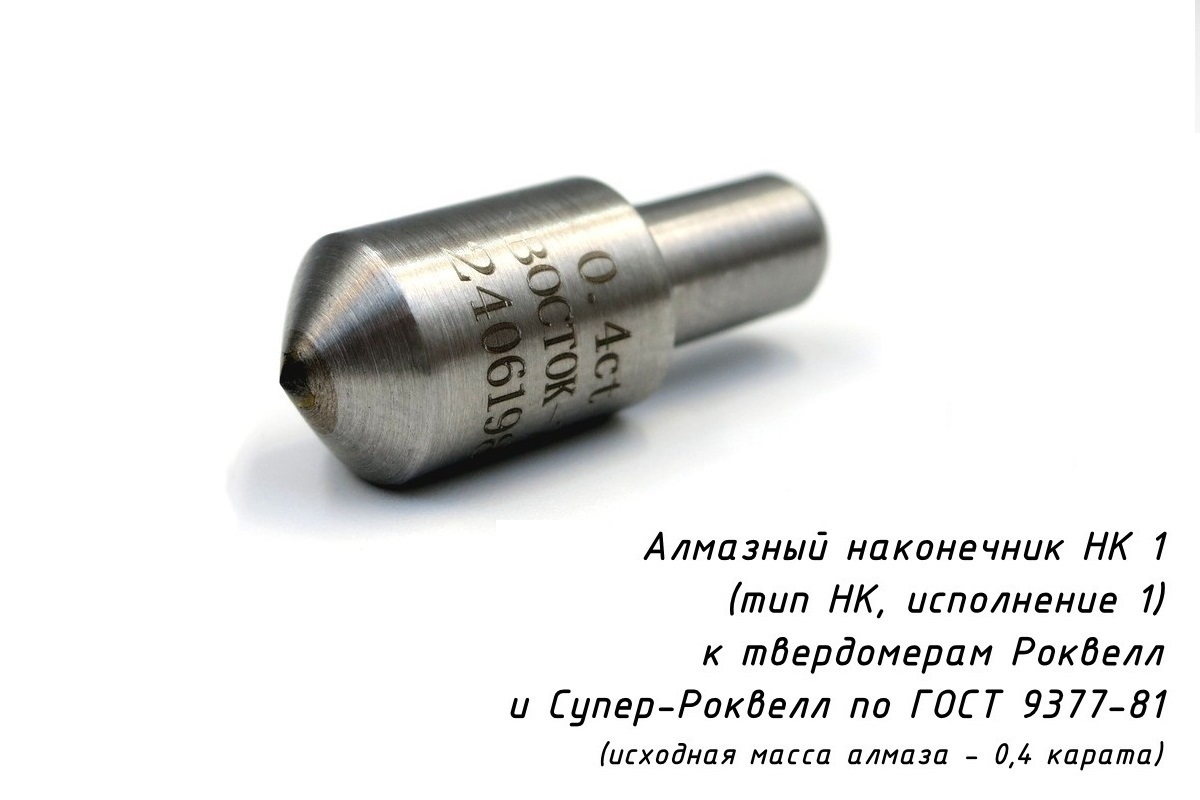

  Наконечник алмазный НК 1 с алмазом исходной массы 0,4 карата — индентор с рабочей частью в виде конуса для приборов измерения твёрдости по методам Роквелла и Супер-Роквелла.

  Наконечники изготовлены в соответствии с ГОСТ 9377-81 и прошли первичную поверку при выпуске из производства по ГОСТ 8.044-80.

  При калибровке наконечники типа НК, помимо проверки геометрических характеристик, проходят функциональный тест по стандартам ISO 6508-2 и ASTM E-18. Проверяется применимость индентора для различных уровней глубины отпечатка при различной испытательной нагрузке.

  Состояние в реестрах средств измерений. Для Российской Федерации, ответственных организаций Росстандарт и АО «РЖД», Республики Беларусь и Республики Казахстан указано, что изделие не подлежит внесению в соответствующий реестр. Иные регистры, удостоверения, заключения и разрешения отсутствуют.

  Совместимость. Наконечник предназначен для приборов измерения твёрдости различных производителей.

  • Россия: «Метолаб», «Восток-7», «Точприбор», «ЗИП», «Импульс», «Тестсистемы», «Метротест», «Точприбор Северо-Запад».
  • Китай: TIME Group Inc.
  • США: Wilson Hardness Group.
  • ФРГ: Zwick / Roell.
  • Италия: LTF S.p.A. / Galileo.

  Базовые моменты эксплуатации. Размер алмаза следует выбирать исходя из документации методики измерений.

  • Алмаз массой 0,80 ct предпочтительнее использовать для изделий с низкими значениями твёрдости, в диапазоне 25±5 HRC. Допускается 5–10 восстановлений с помощью перешлифовки по ГОСТ 8.748-2011.
  • Алмаз массой 0,20 ct предпочтительнее использовать для изделий со средними и высокими значениями твёрдости, в диапазоне ≥45±5 HRC. Алмаз с исходной массой 0,2 карата не подлежит восстановлению с помощью перешлифовки по ГОСТ 8.748-2011.

  Рекомендации по состоянию. Наконечник следует регулярно проверять на наличие дефектов и загрязнений. При обнаружении дефектов сертификат калибровки считается недействительным. Перешлифованные или отремонтированные наконечники следует поверить заново.

  Рекомендуемый порядок установки и замены.

  1. Подготовить индентор и посадочное место шпинделя: протереть бензином и смазать контактные поверхности бескислотным вазелином.
  2. Ослабить винт фиксации индентора к шпинделю.
  3. Извлечь прежний индентор, установить требуемый для испытания и затянуть винт. Хвостовик индентора необходимо установить вглубь посадочного места до упора и обжать.
  4. Разместить на измерительном или опорном столике прибора эталонную меру твёрдости, соответствующую шкале и диапазону измерения.
  5. Для наконечника НК 1 массой 0,4 карата троекратно приложить основную нагрузку для укола индентором в различных местах рабочей поверхности меры твёрдости.
  6. Закрутить винт фиксации индентора до упора.
  7. Произвести не менее 5 измерений на эталонной мере твёрдости, вычислить среднее значение и сравнить его со значением, выгравированным на эталонной мере. При выходе за пределы допустимой погрешности выполнить калибровку твердомера согласно инструкции изготовителя.

• Документы

  • Инденторы твердомеров. Все типы. Паспорт и Руководство по эксплуатации. 2021.
  • ГОСТ 9377-81 Наконечники и бойки алмазные к приборам для измерения твердости металлов и сплавов
  • ГОСТ 9013-59 (ИСО 6508-86) Металлы. Метод измерения твердости по Роквеллу.
  • ГОСТ 22975-78 Металлы и сплавы. Метод измерения твердости по Роквеллу при малых нагрузках (по Супер-Роквеллу).
  • ГОСТ 8.044-80 ГСИ. Наконечники алмазные к приборам для измерения твердости металлов и сплавов. Методы и средства поверки.

• Комплектация

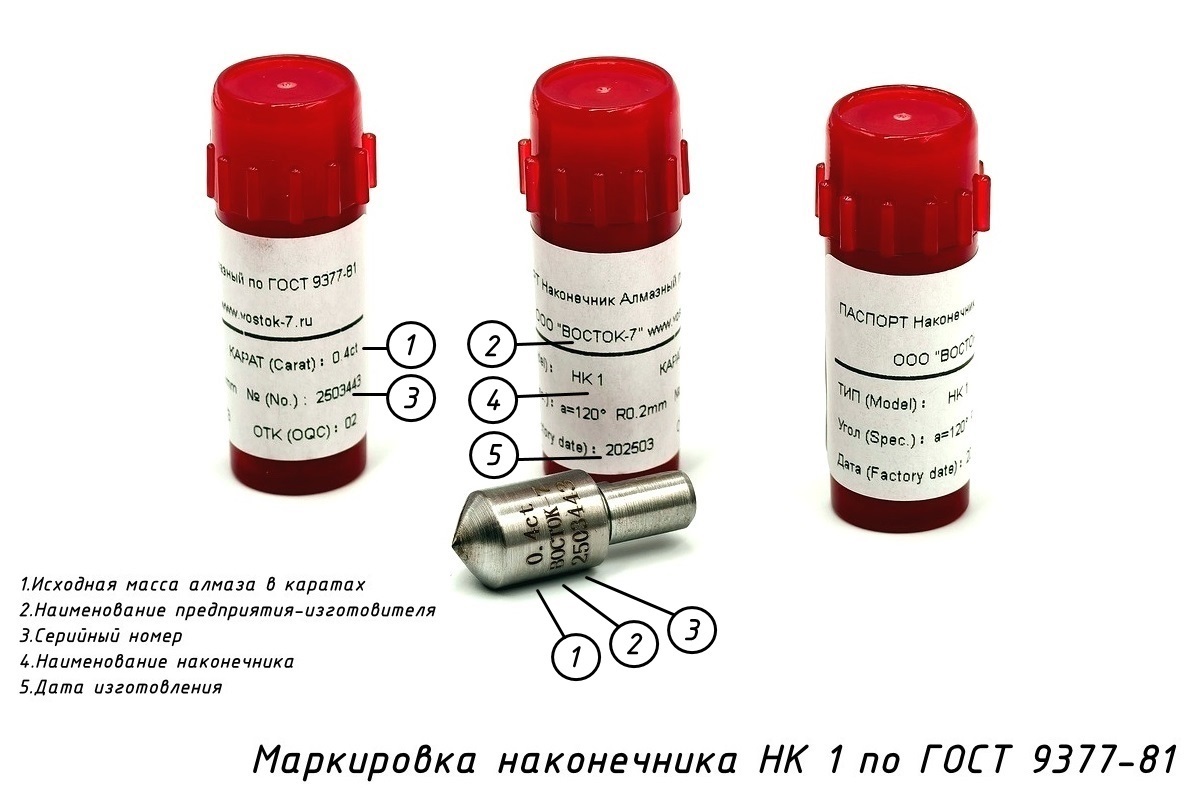

  • Алмазный наконечник (индентор) твердомера, тип НК, исполнение 1, исходная масса алмаза — 0,4 карата — 1 шт.
  • Упаковочный футляр — 1 шт.
  • Паспорт — 1 экз.
