Программный комплекс GEOREADER

В наличии

• Задать вопрос
• Поделиться

• Технические характеристики

  Тип исследований	Георадиолокация
  Функции	Обработка и интерпретация
  Количество основных приложений	3-х
  Поддержка форматов георадаров	8 различных форматов российских и зарубежных георадаров
  Форматы данных	TXT, GPR, GPR2, DZT, RD3, DT1, TRZ, SGY

• Описание

  GeoReader предоставляет возможности для более простого и понятного применения георадара инженерами транспортного комплекса без специализированного образования в области геофизики при выполнении положений, предусмотренных нормативными документами.

  ГОСТ 32868-2014 «Дороги автомобильные общего пользования. Требования к проведению инженерно-геологических изысканий».

  ГОСТ Р 58349-2019 «Дороги автомобильные общего пользования. Дорожная одежда. Методы измерения толщины слоев дорожной одежды».

  СП 78.13330.2012 «Автомобильные дороги. Актуализированная редакция СНиП 3.06.03-85» с изменением № 1.

  ОДМ 218.4.030-2016 «Методические рекомендации по оценке грузоподъемности ледовых переправ».

  ОДМ 218.3.075-2016 «Рекомендации по контролю качества выполнения дорожно-строительных работ методом георадиолокации».

  ОДМ 2018.2.037-2013 «Методические рекомендации на проведение изыскательских работ при капитальном ремонте и ремонте автомобильных дорог».

  СП 11.105.97 «Свод правил. Инженерно-геологические изыскания для строительства. Часть VI. Правила производства геофизических исследований».

  Тип исследований. Георадиолокация.

  Функционал. Обработка и интерпретация.

  GeoReader включает функционал для автоматизированного определения объемов уложенного дорожно-строительного материала и его свойств, а также автоматического поиска локальных неоднородностей.

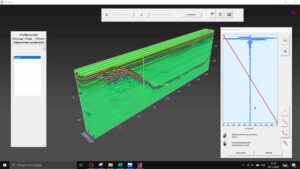

  GeoReader представляет собой симбиоз геофизического и геодезического методов для решения прикладных задач. Программа позволяет создавать трехмерную модель подземной среды и экспортировать ее в САПР и ГИС. Привязка к системе координат проекта выполняется с высокой точностью.

  Программный комплекс поддерживает требования отраслевых нормативно-технических документов, включая ГОСТ Р 58349-2019, ОДМ 218.3.075-2016 и СП 78.13330.2012.

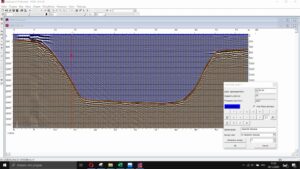

  GeoReader устроен как САПР: на фоне приложения находится радарограмма, а с элементами аналитики можно интерактивно работать. Работа с данными автоматизирована.

  Реализована функция расчета скоростных параметров среды по методу обработки годографов (ОГТ) и методу амплитудного анализа. Это позволяет повысить точность определения толщины и свойств грунтовых слоев.

  GeoReader позволяет строить амплитудные карты в режиме C-scan при площадной съемке для поиска подземных коммуникаций, погребенных сооружений и других объектов.

  С программным комплексом можно обосновывать нецелесообразность контрольного бурения и сокращать его количество.

  Поддерживается 8 различных форматов российских и зарубежных георадаров.

  Области применения.

  • Управления автомобильных дорог.
  • Дорожно-строительные компании.
  • Проектно-изыскательские организации.
  • Научно-исследовательские институты.
  • Управляющие компании аэропортов.
  • Археологические экспедиции.
  • Службы безопасности и чрезвычайных ситуаций.

  GeoReader состоит из трех основных приложений: менеджера проекта GeoReader Project для обработки пакета радарограмм, GeoReader для обработки одной радарограммы и GeoReader AmplitudeMap для работы с амплитудными картами.

  GEOREADER PROJECT. Блок GeoReader Project предназначен для управления проектом и объединяет отдельные радарограммы, добавляемые пользователем. Модуль позволяет редактировать серии радарограмм и применять к ним пакетные процедуры обработки.

  • Импорт данных и редактирование серии радарограмм.
  • Экспорт результатов интерпретации серии георадарных профилей в САПР и ГИС.
  • Работа с траекторией серии радарограмм и привязка данных с геодезической точностью.
  • Атрибутный анализ серии радарограмм.
  • Отображение толщины слоя дорожной одежды в окне плана разными цветами.
  • Привязка радарограмм к местности по пикетам или километрам пройденного пути.
  • Построение поперечных георадарных срезов по параллельным профилям многоканальных георадарных данных.

  GeoReader Project позволяет осуществлять пакетный импорт данных в проект. Поддерживается практически все отечественное и некоторое зарубежное оборудование. К файлам применяются пакетные процедуры атрибутного анализа, создания и удаления слоев, формирования объектов и настройки конструкции в соответствии с проектной документацией объекта.

  Модуль поддерживает разделение многоканальных радарограмм на составляющие, расчет грунтовой модели по скважинам проекта или известным средним скоростям электромагнитного сигнала в слоях, а также удаление прямой волны, обрезку, фильтрацию и реверсирование профилей.

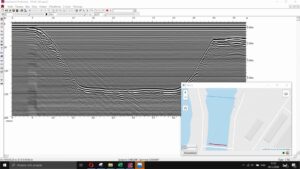

  При наличии пространственных координат менеджер проекта позволяет автоматически импортировать траекторию движения георадара, выполнять операции по ее смещению в плане и по высоте, а также импортировать траекторию, рассчитанную в постобработке в дифференциальном режиме или определенную в опорных точках с помощью тахеометра. Местоположение профилей отображается в окне плана.

  GeoReader Project синхронизирован с двумя другими приложениями программного комплекса и позволяет открывать георадарный профиль для обработки или активировать построение амплитудных карт. Траектория, георадарный профиль и амплитудная карта связаны общими координатами.

  При экспорте данных в ГИС, CAD-приложения и картографические сервисы выгружаются атрибуты георадарных профилей. GeoReader обеспечивает экспорт результатов георадарного обследования в обменном формате для дальнейшего анализа и использования в прикладных задачах.

  GEOREADER. Основная работа по обработке и интерпретации георадарного профиля проводится в модуле GeoReader.

  1. Импорт данных и редактирование радарограммы.
  2. Экспорт результатов интерпретации радарограммы в САПР и ГИС.
  3. Работа с траекторией.
  4. Поиск границ слоев.
  5. Создание модели скважин.
  6. Автоматическое определение толщины асфальтобетона без бурения.
  7. Создание модели слоев.
  8. Атрибутный анализ.
  9. Совместный анализ георадарных данных и других диагностических систем, в том числе установок ударного нагружения FWD.
  10. Расчет толщины слоев дорожной одежды по ГОСТ 58349-2019.

  GeoReader поддерживает 8 различных форматов данных отечественных и зарубежных георадаров:

  • TXT программы Крот для георадаров серии ЛОЗА.
  • GPR и GPR2 для георадаров серии ОКО-2.
  • DZT для георадаров GSSI.
  • RD3 для георадаров MALA.
  • DT1 для георадаров Sensors & Software.
  • TRZ для георадаров TerraZond.
  • SGY — универсальный формат сейсмических данных, в том числе данных георадара ZOND.

  В GeoReader можно установить классификацию создаваемых в рамках проекта объектов. Для автомобильной или железной дороги, взлетно-посадочной полосы или рулежной дорожки можно задать взаимное расположение слоев согласно проектной документации.

  В GeoReader создаются следующие объекты: метка, отрезок, точка, полилиния, прямоугольник, дифракционная гипербола, скважина и текст.

  Для создания границ слоев используются ручной и автоматизированный подходы. При ручном подходе оператор создает набор точек в каждом слое и соединяет их. Автоматизированный поиск может осуществляться по исходной или усиленной трассе, изображению или результату атрибутного анализа.

  При калибровке георадарного профиля можно учитывать результаты бурения и создавать проектные скважины, которые по мере реализации проекта могут превращаться в фактические или удаляться. Данные о материале и фактических толщинах слоев заносятся в приложение GeoReader в элемент «скважина».

  Часть функционала модуля GeoReader реализована в виде отдельных плагинов. Плагин автоматического поиска границ использует алгоритмы, разработанные в рамках научно-исследовательской работы. Отдельный плагин обеспечивает расчет толщины слоев дорожной одежды в соответствии с ГОСТ Р 58349-2019.

  Определение толщины первого слоя дорожной одежды без бурения выполняется путем сравнения амплитуды отражения электромагнитного сигнала от поверхности асфальтобетона с отражением от поверхности металлического листа. Технология не подходит для нижерасположенных слоев дорожной одежды.

  GeoReader позволяет импортировать внешние графики с координатной или линейной привязкой в георадарный профиль, включая график изменения упругого прогиба от воздействия ударной нагрузки. По данным ударного нагружения определяют места увеличения прогиба, а георадар помогает объяснить причины снижения прочности дорожной одежды.

  Плагин автоматического поиска аномалий работает совместно с атрибутным анализом и выявляет области изменения атрибутного поля сигнала и текстуры георадарного профиля. Выявленные аномалии автоматически детектируются с помощью цифровой обработки изображений.

  Плагин преобразования исходной радарограммы в кольцевую позволяет получить кольцевое изображение при анализе георадарного профиля, снятого по стволу шахты.

  GeoReader позволяет импортировать траекторию георадара с внешних устройств и экспортировать ее на карту Google Earth. Результаты интерпретации радарограмм можно выгрузить в системе координат проекта в форматах CSV, SHP и DXF в Autodesk AutoCAD, Bentley MicroStation, ESRI ArcGIS, QGIS и аналогичные программные комплексы.

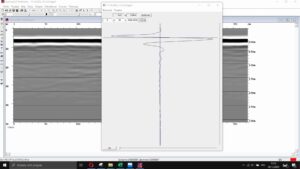

  Рабочая область блока обработки одной радарограммы состоит из менеджера элементов, радарограммы, трассы, гистограммы и меню элемента.

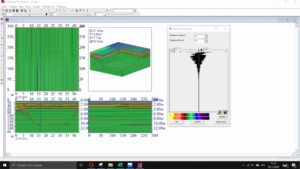

  GEOREADER AMPLITUDEMAP. GeoReader AmplitudeMap предназначен для построения интерполированных горизонтальных срезов по серии вертикальных георадарных профилей различной конфигурации.

  Модуль позволяет строить горизонтальные срезы площадных и линейных объектов, настраивать детальность изображения, использовать в качестве подложек исходные радарограммы, профили с усилением и результаты атрибутного анализа.

  При использовании многоканального георадарного оборудования можно строить амплитудную карту по серии параллельных продольных профилей, настраивать диапазоны построения секущих плоскостей и переключаться между ними для поиска объектов на различной глубине.

  При использовании одноканального георадара амплитудную карту можно построить по сетке ортогональных профилей, зная координаты начала и конца профилей. GeoReader AmplitudeMap учитывает одновременно продольные и поперечные профили. Форма съемочной сети может быть произвольной, а внутри периметра съемки могут присутствовать теневые участки.

  Амплитудная карта отображается в виде интерполированных карт или вдоль отдельных профилей. Пользователь выбирает удобный режим.

  Помимо амплитуды отраженного сигнала амплитудные карты позволяют отображать результаты атрибутного анализа. Они подходят для поиска погребенных строительных конструкций, арматуры в бетонных плитах, бетонных плит под асфальтобетоном, локальных пустот, просадок и участков переувлажнения.

  По отмеченным на георадарных профилях отражениям от инженерных коммуникаций можно отобразить их на амплитудных картах на заданной глубине и определить направление трассирования инженерной коммуникации.

  ПО. Функционал программного комплекса и указания по эксплуатации сформулированы в руководстве пользователя GeoReader_manual. В источнике также указаны инструкции по установке TRIAL-версии и FULL-версии, а также описание процессов, обеспечивающих поддержание жизненного цикла программного обеспечения GeoReader.
