Geoscan 32. Программное обеспечение для записи, обработки и интерпретации данных георадара

В наличии

• Задать вопрос
• Поделиться

• Технические характеристики

  Тип исследований	Георадиолокация
  Функции	Обработка и интерпретация, Управление и запись

• Описание

  Программа GeoScan32 предназначена для управления прибором подповерхностного зондирования (георадаром), а также для последующей обработки и визуализации получаемой в процессе зондирования информации.

  Специализированная программа «GeoScan32» для сбора, обработки и интерпретации данных, полученных с помощью георадаров серии «ОКО».

  Возможности программы.

  • Сбор георадиолокационных данных георадаром «ОКО» в непрерывном режиме, режиме по перемещению (с использованием датчиков перемещения) и в режиме по шагам;
  • Визуализация данных во время съемки;
  • Интерактивное определение скоростей слоев и глубин залегания локальных объектов при обработке данных;
  • Послойная обработка;
  • Обработка данных площадной съемки;
  • Учет рельефа;
  • Редакция трасс;
  • Смещение ноля времени.

• Особенности

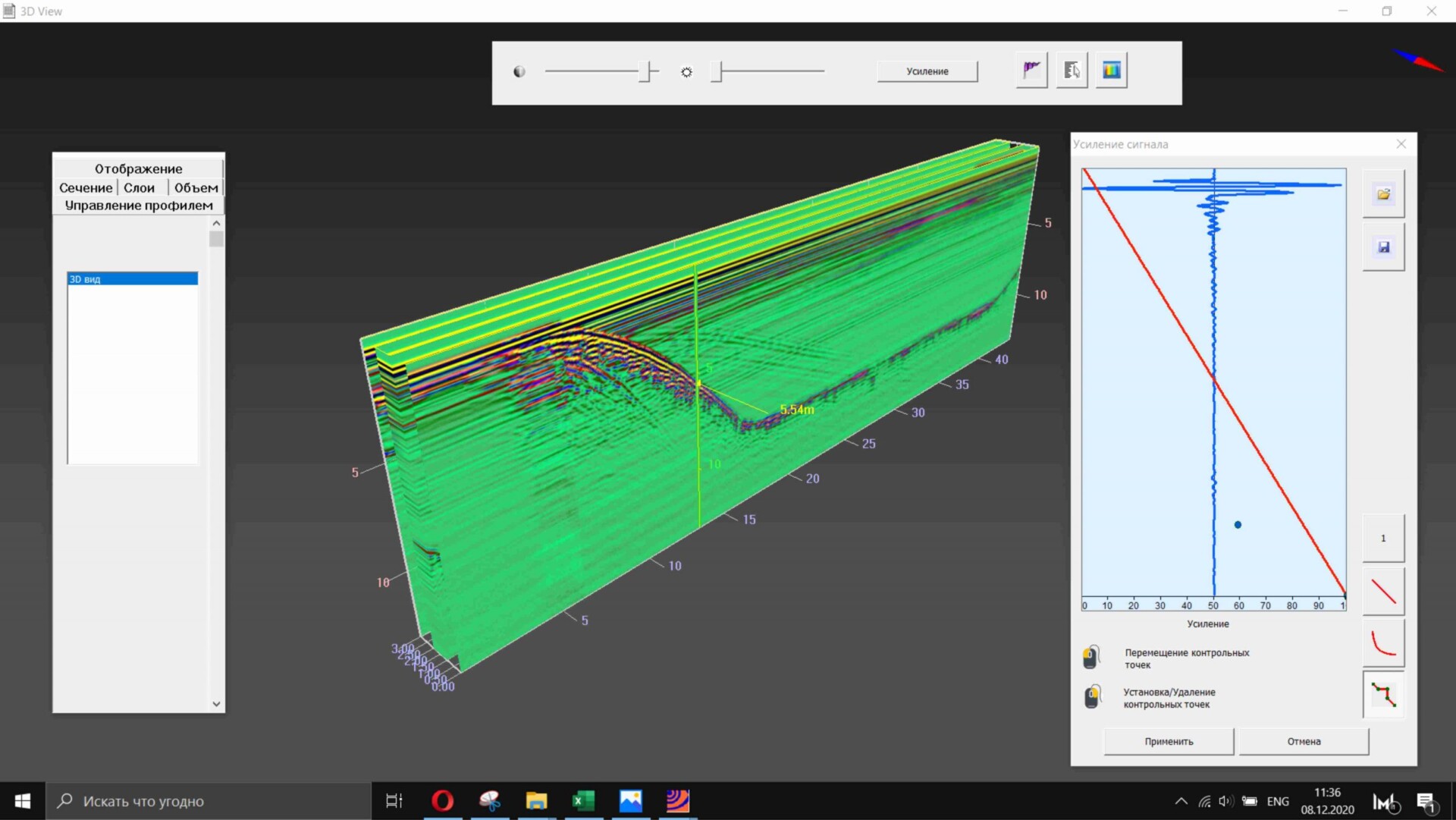

  Режим трёхмерной визуализации.

  Трехмерное изображение может принимать как вид пересекающихся плоскостей, так и вид куба.

  В режиме трёхмерной визуализации можно изменять профиль усиления, контрастность, свойства трёхмерного блока и переопределять окраску.

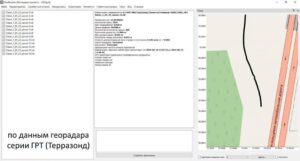

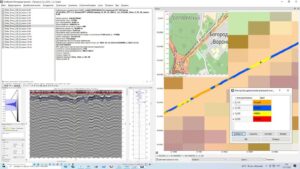

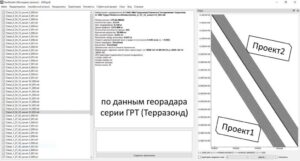

  Работа с картой.

  Работа с картой заключается в позиционировании карты в заданный район, изменении масштаба и выборе вида отображения. Красной линией на карте отображается маршрут, по которому был отсканирован георадарный профиль. Координаты перемещения получены программой GeoScan32 при использовании приемника GPS/GLONASS. Данные о координатах сохранены в файлах, одноименных георадарному профилю, но с расширением <.log> или <.gps>, которые автоматически создаются программой GeoScan32 при сканировании с использованием приемника GPS/GLONASS.

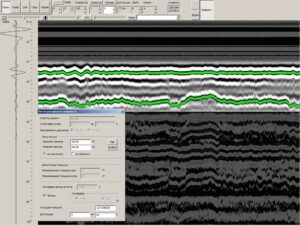

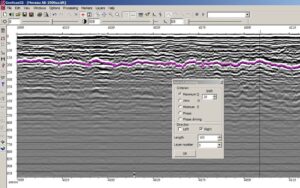

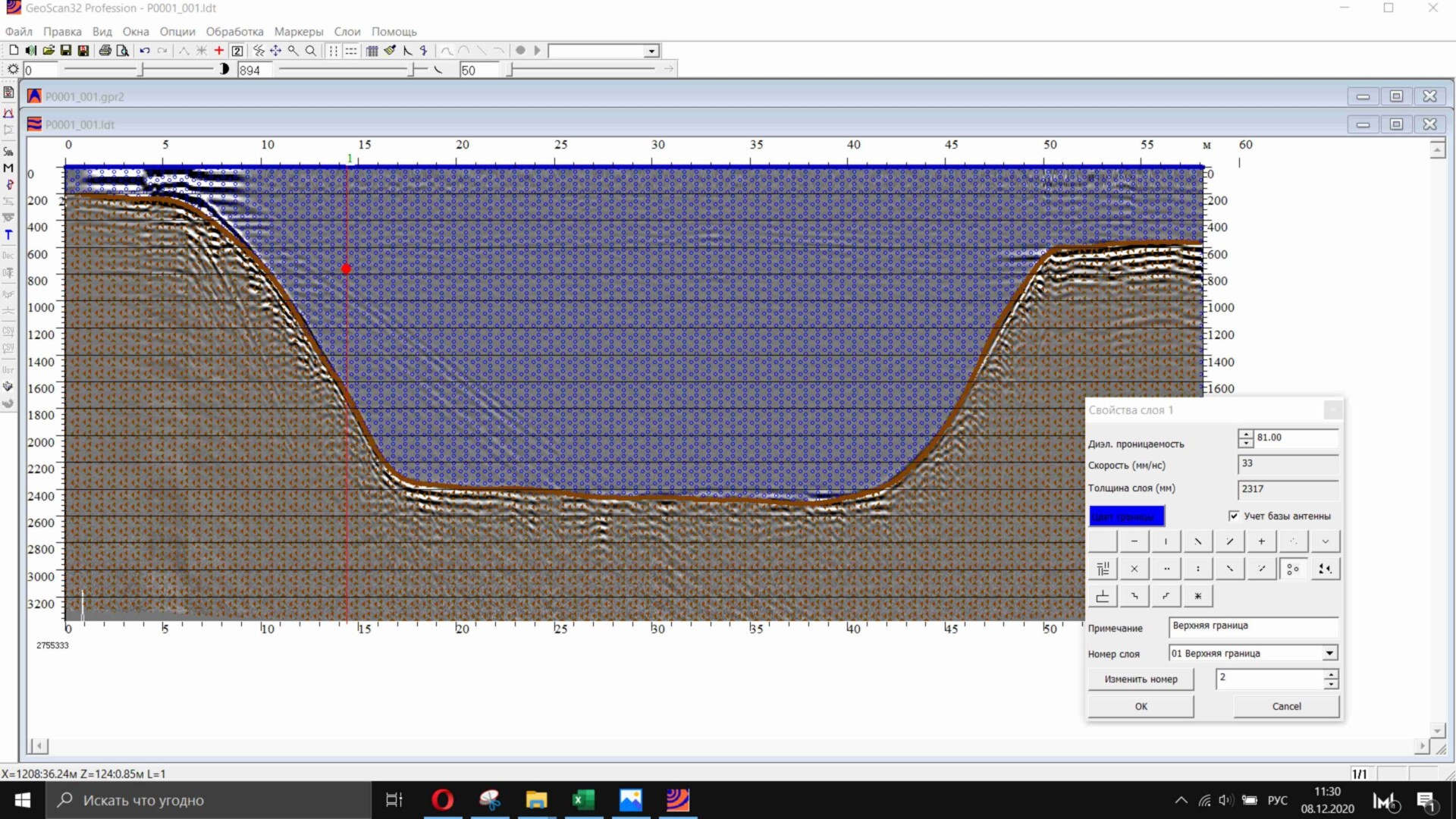

  Послойная интерпретация профилей.

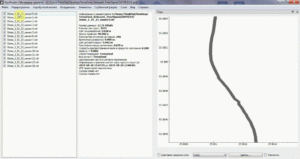

  Нередко при работе с георадаром могут быть выделены достаточно протяженные и однородные зоны, которые можно представить как слои грунта, имеющие индивидуальные величины скорости распространения электромагнитной волны, которая определяется диэлектрической проницаемостью среды. Определив диэлектрическую проницаемость в некоторой точке слоя, можно применить её для слоя целиком. В таком случае появляется возможность привести изображение георадарного профиля в соответствие его геометрическим размерам, что может оказаться полезным для применения, например, в области дорожного строительства и многих других областях. В программе GeoScan32 предусмотрен отдельный режим, который позволяет рисовать слои на профиле, изменять их свойства и экспортировать данные о слоях для дальнейшей обработки, например, в программе Autocad.

  Установка нуля шкалы глубин.

  Для точного определения глубины залегания объектов необходимо правильно установить ее начало, то есть привязать ноль к поверхности среды. Зачастую это происходит автоматически за счет того, что задан амплитудный порог, но иногда его приходится корректировать. Перед тем как измерить глубину залегания объекта или слоя, необходимо убедиться в правильности установки нуля.

  Спектр.

• Документы

  • Набор демонстрационных файлов для демоверсии GeoScan32

• Совместимость

  •

    Георадар «ОКО-3». Универсальный базовый комплект
