Атлет 5.120Д — кабелетрассоискатель с цветным экраном и функцией сохранения GPS/ГЛОНАСС координат

В наличии

633 378 ₽

Купить в 1 клик

Атлет 5.120Д — трассопоисковый комплект для поиска подземных кабельных линий, металлических трубопроводов и других коммуникаций из токопроводящих материалов. Приемник с цветным дисплеем рассчитывает глубину залегания до 30 м и отображает ток в линии.

Генератор обеспечивает трассировку на расстояние до 10 км. Встроенный GPS/ГЛОНАСС-модуль позволяет определять и сохранять координаты коммуникаций.

  • Технические характеристики

    Частоты фильтров 50, 60, 100 («Катод. защ.»), 120, 300, 512, 1024, 8192, 32768 Гц, 200 кГц
    Глубина обнаружения 0.01–30.00
    Диапазон рабочих температур −30…+45ºС, −30…+50, −30…+60
    Питание 11…14 В, 22…28 В, внешний источник 5 В, 3А (Power Bank), Встроенный аккумулятор 12,8 А*ч, выходное напряжение 15 В, выходной ток 15 А max, Два свинцово-кислотных герметизированных аккумулятора 12 В/15 Ач (технология AGM), с автоматической перекоммутацией 12 В/30 Ач или 24 В/15 Ач
    Время непрерывной работы 8
    Степень защиты оболочки IP54
    Точность определения глубины залегания ±5 см при глубине до 1 м; ±5% при глубине свыше 1 м
    Точность определения оси коммуникации ±5 см при глубине до 1 м; ±5% от глубины залегания при глубине свыше 1 м
    Трассировка коммуникаций до 10 км
    Выходная мощность генератора до 200 Вт
    Температура хранения приемника −30…+60 °С
    Режимы «Широкая полоса» Электросети, ШП, Связь, 50..7 кГц
    Двухчастотные режимы 512 / 1024 кГц; 1024 / 2048 кГц
    Режимы «Две трассы» 512 / 50 Гц; 1024 / 50 Гц
    «Своя» частота Три редактируемые частоты из диапазона 51…40000 Гц
    Частота фильтра в режиме «Зонд» 512 Гц; 8192 Гц
    Динамический диапазон входных сигналов 140 дБ
    Количество встроенных датчиков 5
    Максимальная чувствительность (33 кГц) 0,9 мкА на расстоянии 1 м
    Объем памяти модуля GPS Не менее 500000 точек
    Подключаемые внешние датчики ДКИ-117, DKI-65, ДОДК-117, MED-127, NR-117М, CI-105(108,110)/ХХ производства «ТЕХНО-АС»
    Дальность связи при управлении генератором До 1200 м при прямой видимости
    Измерение «сигнального» тока в коммуникации 0,001….50,00 А
    Визуальная индикация Дисплей 4.3″, TFT, 480х272, 1000 cd/m2, 16 млн цветов, автоматическая и ручная регулировка яркости
    Частоты f1, f2, f3 генератора 200…9999 Гц
    Частота f1 генератора (временная) 200…9999 Гц
    Максимальный выходной ток генератора при кратковременных посылках 15 А
    Максимальное выходное напряжение генератора с внешним аккумулятором 12 В 330 В (260 при «2F»)
    Максимальная выходная мощность генератора с внешним аккумулятором 12 В 200 Вт непрерывно; 300 Вт импульсы
    Ресурс питания генератора при непрерывной и двухчастотной генерации 1,7 ч при 150 Вт автономно/200 Вт с дополнительным аккумулятором 12 В; 4,0 ч при 65 Вт автономно/100 Вт с дополнительным аккумулятором 12 В
    Ресурс питания генератора при импульсных посылках одной частоты 11 ч при 200 Вт автономно/300 Вт с дополнительным аккумулятором 12 В; 25 ч при 100 Вт автономно/150 Вт с дополнительным аккумулятором 12 В
    Время зарядки полностью разряженных автономных аккумуляторов 8 ч
    Максимальная мощность, подводимая к рамке индукционной антенны 10 Вт
    Модуль полного комплексного сопротивления антенны на частоте 8192 Гц 36 Ом
    Тип корпуса антенны Пластмассовый, герметичный
  • Описание

    Трассопоисковый комплект Атлет 5.120Д предназначен для поиска подземных коммуникаций: кабельных линий, металлических трубопроводов и других коммуникаций из токопроводящих материалов.

    В комплект входят приемник-моноблок с цветным ЖК-дисплеем и генератор. Приемник отображает трассу и автоматически рассчитывает глубину залегания коммуникации до 30 м, а также величину тока в линии. Генератор позволяет трассировать коммуникации на расстояние до 10 км.

    Режимы индикации приемника АП-019.5. Режимы: «Трасса», «Ноль», «Пик», «График Макс.», «График Мин.», «Мин./Макс.» и «2F 1024/2048».

    Программа Менеджер АП-019. Программа считывает сохраненные точки с приборов АП-019 (кроме АП-019.1 и АП-019.4), отображает их на карте, позволяет редактировать взаимосвязь между точками и экспортировать данные в форматы KML, CSV, XLSX и DXF.

    Системные требования. Операционная система Windows 7/10/11 (32/64 Bit); CPU Intel Core 2 Duo или Phenom II x4/x6 и выше; ОЗУ 2 GB; место на жестком диске 500 МБ.

    Вся необходимая информация для работы с программой содержится в разделе «Справка».

  • Особенности

    Особенности приемника АП-019.5.

    • Цветной дисплей с автоматической и ручной регулировкой яркости.
    • Встроенный GPS/ГЛОНАСС-модуль для определения и записи координат коммуникации.
    • Широкий набор рабочих частот и режимов индикации; предусмотрена возможность выбора активных рабочих частот и режимов работы.
    • Функция «Компас», шкалы и графики изменения уровней входных сигналов на дисплее.
    • Автоматический расчет глубины залегания коммуникации и тока в линии.
    • Встроенный динамик с регулировкой громкости, настраиваемый режим «Сон» и меню на русском и английском языках.
    • Подключение внешних датчиков и внешнего аккумулятора Power Bank.

    Особенности генератора АГ-120ТМ.

    • Автоматическое согласование по заданному току в нагрузке и автоматический выбор выходной мощности.
    • Встроенный мультиметр показывает напряжение, ток, сопротивление и мощность в нагрузке.
    • Высокий выходной ток — до 15 А; выходное напряжение — до 220 В при автономном питании и до 330 В с дополнительным аккумулятором.
    • Работа с резонансной передающей антенной, индуктивными клещами, ударным механизмом и датчиком контроля изоляции.
    • Возможность работы в дождливую погоду с закрытой крышкой.
  • Применение

    • Определение местоположения и глубины залегания скрытых подземных коммуникаций.
    • Трассировка коммуникаций с использованием генератора.
    • Поиск электрических кабелей под напряжением.
    • Поиск мест пересечения трубопровода и кабеля.
    • Определение мест повреждения кабельных линий.
    • Обследование участков местности перед проведением земляных работ.

    Области применения: электросети, телекоммуникация, строительно-монтажные организации, ЖКХ, водоканалы, теплосети, нефтегазовая отрасль и геодезия.

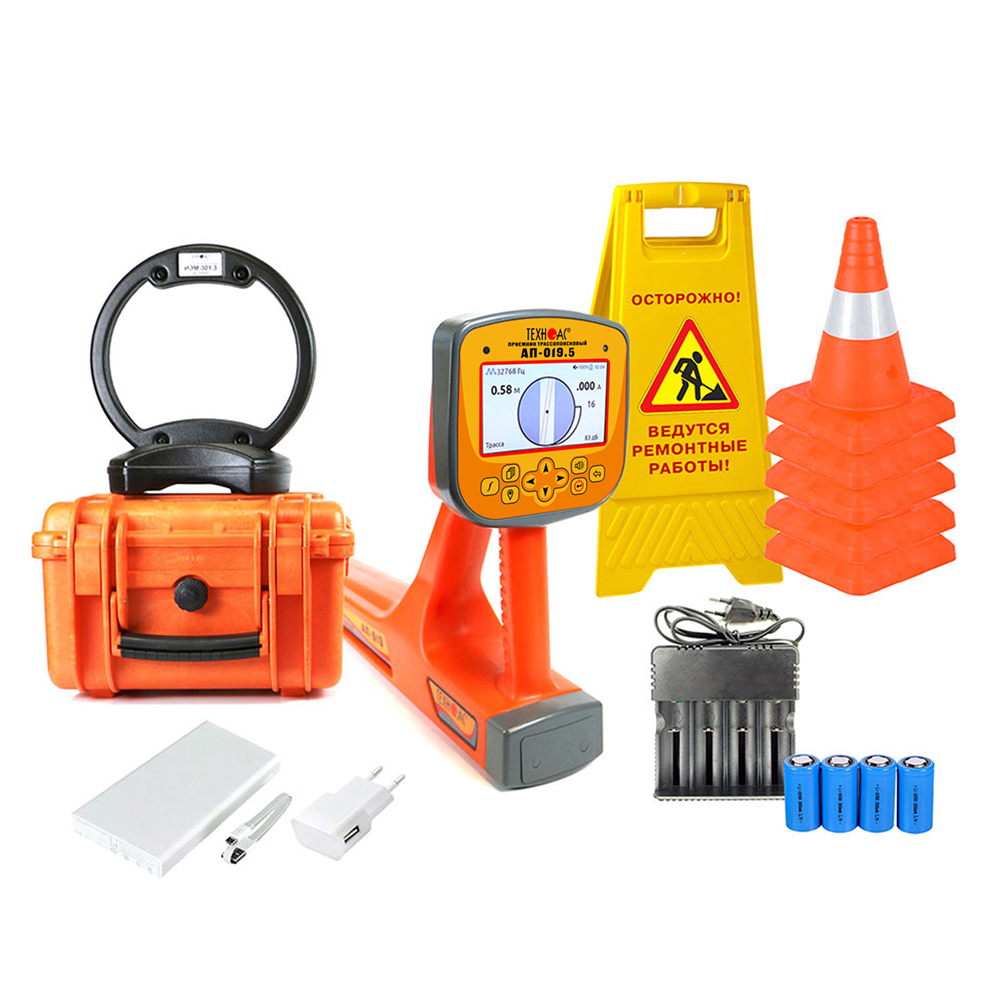

  • Комплектация

    • Трассопоисковый приемник АП-019.5 — 1 шт.
    • Генератор трассировочный АГ-120ТМ — 1 шт.
    • Индукционная антенна ИЭМ-301.3 — 1 шт.
    • Кабель USB 2.0 AM-mini USB 1 м — 1 шт.
    • Кабель для зарядного устройства AG120.02.060 — 1 шт.
    • Кабель для подключения внешнего аккумулятора АГ120.02.020 — 1 шт.
    • Кабель выходной АГ120.02.050 — 1 шт.
    • Кабель для заземления АГ105.02.020 — 1 шт.
    • Контакт магнитный АГ120.02.090 — 2 шт.
    • Штырь заземления АГ110.02.004 — 2 шт.
    • Аккумуляторы 26500 — 4 шт.
    • Сумка для приемника (чехол 53212) — 1 шт.
    • Сумка для комплекта (чехол 53222) — 1 шт.
    • Сумка для генератора (чехол 53181) — 1 шт.
    • Сумка для антенны (чехол 53107) — 1 шт.
    • Power Bank — 1 шт.
    • Конус дорожный, высота 30 см — 5 шт.
    • Аварийный знак «Люк открыт» или «Идут работы» — 1 шт.
    • Зарядное устройство HD-8992A — 1 шт.
    • Руководство по эксплуатации — 3 шт.
    • Паспорт — 1 шт.
