Кабелетрассотечеискатель Атлет ТЭК-120АЭ

Цена: 186000 р.
В корзину

Доставка с удалённого склада в Екатеринбурге

Оплата банковским переводом

В наличии

Назначение: Кабелеискатель, Течеискатель, Трассоискатель
Производитель: ТЕХНО-АС

Описание

Производитель:Россия
Гарантия:1 год
Метрологическая поверка:Не включена в цену

Морозоустойчивый комплект с мощным генератором

Назначение

  • Поиск подземных трасс, электрических кабелей и трубопроводов на расстоянии до 10 км, а также определения глубины их залегания и мест повреждения до 6 м.
  • Определения мест повреждения силовых кабельных линий индукционным и акустическим методами.
  • Трассировка кабеля с высокой дальностью.
  • Поиск мест пересечения трубопроводов и кабеля.
  • Трассировка и контроль изоляции защитных покрытий газопровода.

Рекомендуемые области применения

  • Электроэнергетика

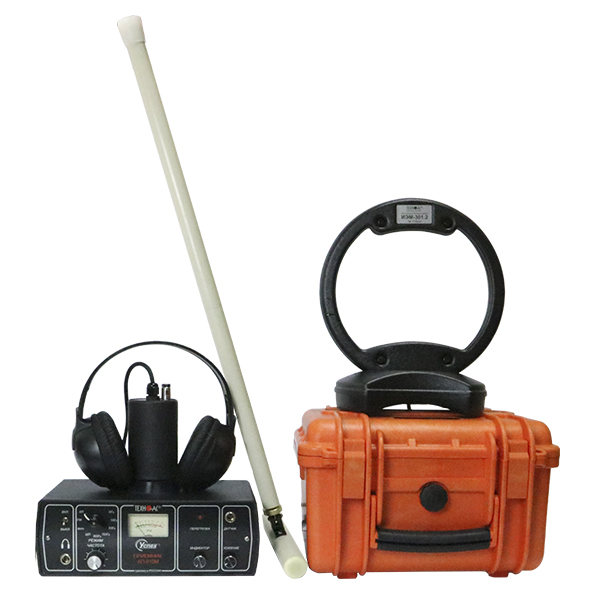

Комплектация

  • Генератор «АГ-120Т»
  • Приемник «АП-010М»
  • Электромагнитный датчик «ЭМД-227М»
  • Индукционная антенна «ИЭМ-301.2»
  • Комплект акустического датчика «АД-227»
  • Головные телефоны
  • Сумка

Внимание! С целью повышения эффективности работы течетрассопоискового оборудования марок «Успех» и «Атлет» с акустическим датчиком «АД-227» проведена доработка конструкции акустического датчика и с 1 июня 2016 года акустический датчик «АД-227» поставляется со съемной ручкой и сменными наконечниками.

Дополнительное оборудование

  • Датчик контроля качества изоляции «ДКИ-117»
  • Датчик-определитель дефектов коммуникаций «ДОДК-117»
  • Клещи индукционные «КИ-110»
  • Площадка для установки АД в снег или мягкий грунт

Технические характеристики

Генератор «АГ-120Т»
Частоты генерируемого сигналаДиапазон 200…9999
Режимы генерации
режим 1непрерывный
режим 2кратковременные посылки импульсов
режим 3трехчастотный
Выходные параметры
Выходной ток
максимальный в ручном режиме:
— непрерывная и трехчастотная генерация, А
— импульсные посылки, А
10
15
Максимальное выходное напряжение, В
— при работе в безопасном режиме
— при автономном питании
— с добавлением внешнего аккумулятора 12В
— при питании от сетевого блока
24
220
330
140
Максимальная выходная мощность при полностью заряженных аккумуляторах, Вт
— при автономном питании120 непрерывно и «3F»
— с добавлением внешнегоаккумулятора 12В180 непрерывно и «3F»
— от сетевого блока питания, Вт70
Допустимое сопротивление нагрузкилюбое (0…∞)
Согласование с нагрузкойавтоматическое
Конструктивные параметры
Габаритные размеры электронного блока (кейса), не более, мм305х270х194
Масса электронного блока, не более, кг12
Диапазон эксплуатационных температур, °С-30 …+60



Приемник «АП-010М»
Девять режимов работы на 26 частотных диапазонах, Гц50, 100, 512, 1024, 8928, «ШП», «ФНЧ» (10 диап), «ПФ» (10 диап), «КП».
Общий коэффициент усиления по звуковому тракту, дБ35
Напряжение питания, В, тип элементов питания9+1-2,56 х 1,5 В (батареи типа “С”)
Мощность, подводимая к головным телефонам, мВт100
Потребляемая мощность, не более, Вт0,9
Габаритные размеры прибора, не более, мм250х90х150
Масса, не более, кг1,5



Электромагнитный датчик «ЭМД-227М
Тип преобразователяРезонансная ферритовая магнитная антенна
Частота резонанса, Гц8928, 1024, 512 Гц
Тип питанияОт приемника
Коммутация резонансаПринудительная (управляется приемником)



Датчик акустический «АД-220»
Чувствительность, V/g5
Габаритные размеры прибора, не более, мм105х75
Масса, не более, кг1,5



Индукционная антенна «ИЭМ-301.2»
Максимальная мощность, подводимая к «рамке», не более Вт10
Модуль полного комплексного сопротивления на частоте 8928 Гц, Ом36
Тип корпусапластмассовый, герметичный
