Высоковольтная установка для испытания кабелей из сшитого полиэтилена (СПЭ) повышенным напряжением сверхнизкой частоты (СНЧ / VLF) АИСТ СНЧ 30

В наличии

• Задать вопрос
• Поделиться

• Описание

  Производитель:	Россия
  Номер реестра СИ:	64708-16
  Гарантия	12 месяцев

  Высоковольтная установка АИСТ СНЧ 30 предназначена для испытания кабельных линий с изоляцией из сшитого полиэтилена (СПЭ) напряжением сверхнизкой частоты (СНЧ, VLF) и испытания повышенным постоянным напряжением до 30 кВ.

  Режимы работы установки АИСТ СНЧ 30

  Высоковольтная установка для испытания кабелей из сшитого полиэтилена (СПЭ) АИСТ СНЧ 30 обеспечивает следующие режимы работы:

  • испытания переменным напряжением сверхнизкой частоты (СНЧ, VLF);
  • испытания постоянным напряжением.

• Комплектация

  №	Наименование	Количество
  1	Пульт управления	1 шт.

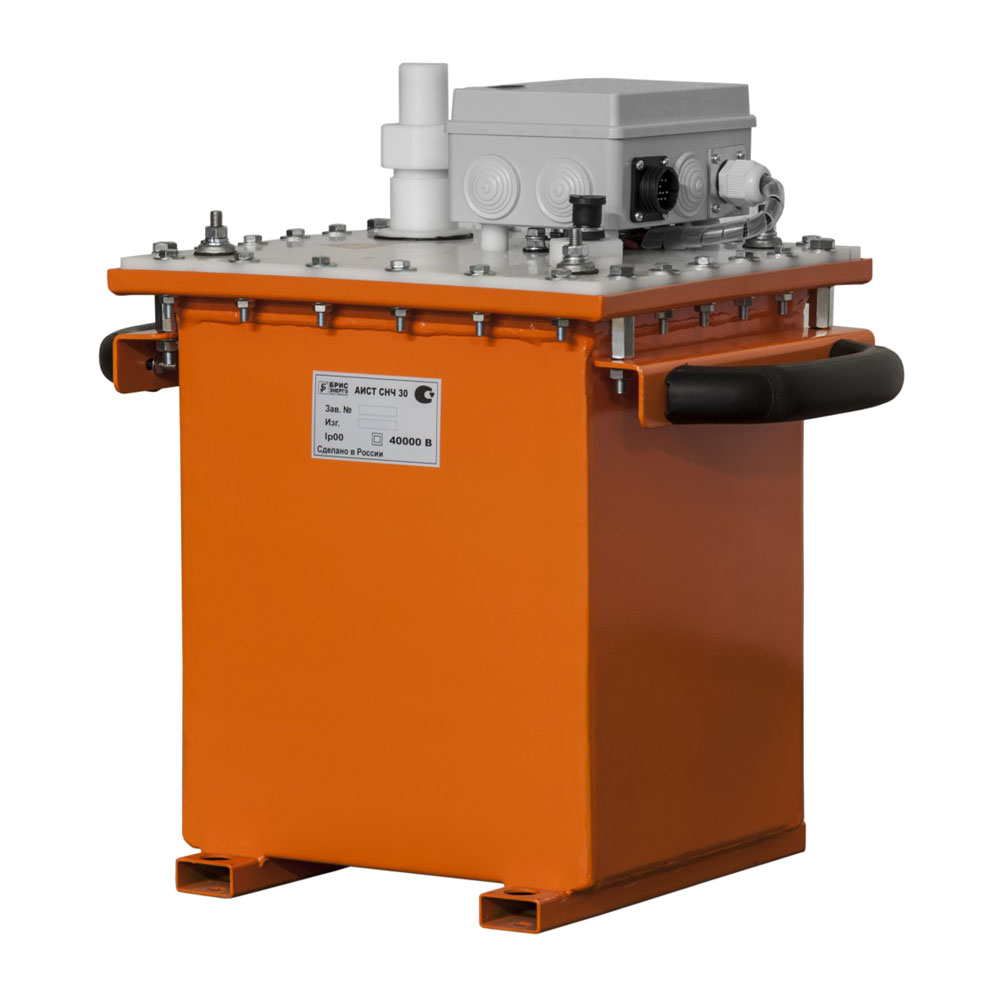

  2	Блок высоковольтный	1 шт.
  3	Кабель соединительный (пульт управления - блок высоковольтный)	1 шт.
  4	Кабель сетевого питания	1 шт.
  5	Провода заземления	1 комплект
  6	Провод высоковольтный для соединения испытуемого кабеля и высоковольтного блока (3 м)	1 шт.

• Технические характеристики

  Высоковольтная установка для испытания кабелей с изоляцией из сшитого полиэтилена (СПЭ) АИСТ СНЧ 30 обеспечивает работу с параметрами:

  • переменное напряжение сверхнизкой частоты, синусоидальной формы, в диапазоне частот от 0.1 Гц до 0.01 Гц, и в диапазоне напряжения (амплитудное значение) от 2 кВ до 30 кВ;
  • постоянное напряжение (амплитудное значение) в диапазоне от 2 кВ до 30 кВ;
  • наибольший постоянный ток нагрузки (действующее значение), в режиме выдачи постоянного напряжения - 15 мА.

  Рекомендуемое испытательное напряжение сверхнизкой частоты:

  Номинальное напряжение кабеля, кВ (фаза - фаза)	Амплитудное значение испытательного напряжения, кВ (фаза - экран)
  6	11
  10	18
  15	27

  Рекомендуемая длительность испытаний - 30 минут.

  Для частот от 0.05 до 0.01 Гц, рекомендуемая длительность испытаний - 1 час.

  Емкость испытуемого кабеля при напряжении 27 кВ и частоте 0.1 Гц 0.45 мкФ (примерно соответствует 1.5 км кабеля), при уменьшении частоты возможно измерять кабели емкостью до 5 мкФ.

  Высоковольтная установка для испытания кабелей с изоляцией из сшитого полиэтилена (СПЭ) АИСТ СНЧ 30 обеспечивает следующие режимы работы:

  • режим проведения испытаний на переменном напряжении сверхнизкой частоты;
  • ручной режим проведения испытаний на постоянном напряжении;
  • автоматический режим проведения испытаний на постоянном напряжении;
  • режим настройки параметров испытаний.

  Высоковольтная установка для испытания кабелей с изоляцией из сшитого полиэтилена (СПЭ) АИСТ СНЧ 30 обеспечивает настройку следующих параметров испытаний:

  • амплитудное значение выходного испытательного напряжения, в диапазоне от 2 до 30 кВ, с шагом 1 кВ;
  • среднее значение тока отключения, в диапазоне от 1 до 15 мА для постоянного тока, с шагом 1 мА;
  • время выдержки установленного выходного испытательного напряжения, в диапазоне от 5 с до 99 мин, выбираемого из последовательности - 5 с, 10 с, 15 с, 20 с, 25 с, 30 с, 35 с, 40 с, 45 с, 50 с, 1 мин и далее до 99 мин с шагом 1 мин.

  Высоковольтная установка для испытания кабелей с изоляцией из сшитого полиэтилена (СПЭ) АИСТ СНЧ 30 обеспечивает индикацию:

  • готовности установки к включению выходного испытательного напряжения;
  • выбранного рода (сверхнизкой частоты или постоянного) выходного испытательного напряжения;
  • выбранного режима работы;
  • заданных параметров испытаний и продолжительность включения выходного испытательного напряжения;
  • включения выходного испытательного напряжения;
  • амплитудного или действующего значения выходного напряжения в кВ с помощью стрелочного прибора;
  • значение амплитуды выходного напряжения в кВ, с помощью цифрового индикатора;
  • среднего значения выходного тока в мА, с помощью стрелочного прибора;
  • среднего значения выходного тока в мА, с помощью цифрового индикатора;
  • амплитудного значения тока кабеля в режиме СНЧ.

  Масса высоковольтной установки для испытания кабелей из сшитого полиэтилена (СПЭ) АИСТ СНЧ 30:

  • пульт управления - 13 кг;
  • блок высоковольтный - 43 кг.

  Габаритные размеры составных частей высоковольтной установки для испытания кабелей из сшитого полиэтилена (СПЭ) АИСТ СНЧ 30 не более:

  • пульта управления - 390х390х185 мм;
  • блока высоковольтного - 460x360x750 мм.
