Вторичный опорный эталон температуры 5615-12-A

В наличии

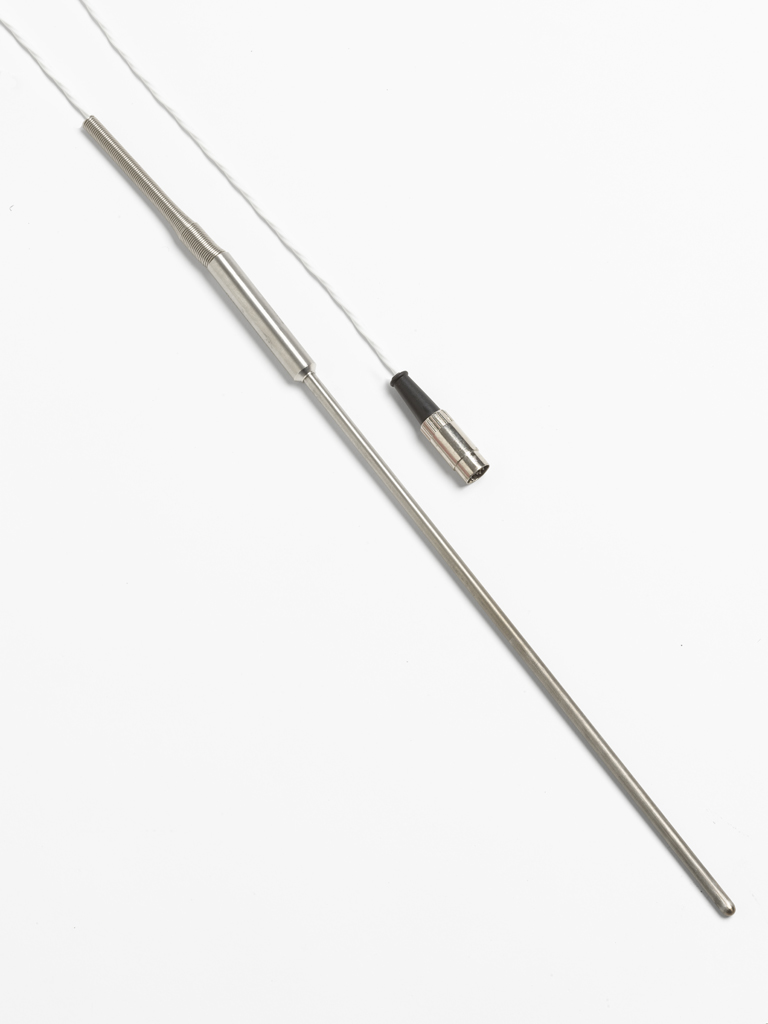

Платиновый резистивный термометр 5615-12-A в корпусе Inconel™ 600 предназначен для использования в сухоблочных калибраторах Fluke Calibration.

Датчик имеет температурный диапазон от –200 до 420 °C, точность до ±0,012 °C при 0 °C, длину 305 мм и диаметр 6,35 мм.

Задать вопрос
Поделиться

Технические характеристики

Тип датчика	платиновый резистивный термометр (PRT)
Материал корпуса	Inconel™ 600
Разъём	INFO-CON
Чистота платиновой проволоки	99,999 %
Электрическая схема	четырёхпроводная токовопотенциальная схема
Калибровка	в соответствии с коэффициентами МТШ-90
Температурный диапазон	от –200 до 420 °C
Номинальное сопротивление при 0 °C	100 Ом ± 0,10 Ом
Температурный коэффициент	0,0039250 W/W/°C
Погрешность	± 0,024 °C при –200 °C; ± 0,012 °C при 0 °C; ± 0,035 °C при 420 °C
Время отклика	9 секунд (стандарт)

Описание

Датчик 5615-12-A – это платиновый резистивный термометр (PRT) в корпусе Inconel™ 600 длиной 305 мм и диаметром 6,35 мм, разъём INFO-CON для сухоблочных калибраторов Fluke 9142, Fluke 9143, Fluke 9144.

Это вторичный температурный эталон, разработанный для обеспечения связи между лабораторными стандартами и промышленными лабораториями или лабораториями вторичного уровня. Его точность составляет ± 0,012 °C при 0,01 °C.

Для стабильности элемент выполняется из платиновой проволоки эталонного класса (чистота 99,999 %). Проволока наматывается на катушку и помещается в сердечник, который обеспечивает её равномерную фиксацию, благодаря чему гистерезис практически полностью исключается. Электрическая схема датчика представляет собой четырёхпроводную токовопотенциальную схему, исключающую влияние сопротивления подводящего провода.

У данных датчиков с оболочкой из сплава Inconel™ чувствительный элемент полностью зафиксирован. Чувствительный элемент защищён корпусом из керамики ультравысокой чистоты с герметичным стеклянным уплотнением, исключающим попадание влаги и грязи.

Датчик поставляется с калибровкой в соответствии с коэффициентами МТШ-90, что обеспечивает его совместимость с устройствами считывания Fluke Calibration, включая 1529 Chub-E4, 1560 Black Stack и 1502A Tweener. Он обеспечивает сопряжение между 100-Омными промышленными термометрами сопротивления (RTD) и термометрами сопротивления, защищёнными футляром (SPRT).

При необходимости меньшего времени отклика или при сложностях с обеспечением достаточного диаметра или глубины погружения доступны датчики 5615-9 или 5615-6. Корпус датчиков 5615-6 и 5615-9 имеет диаметр 4,76 мм.

С каждым датчиком предоставляется распечатка значений сопротивления с шагом 1 °C. Датчики 5615-9 и 5615-12 калибруются в диапазоне от –196 до 420 °C. Датчик 5615-6 калибруется до 300 °C.

Температурный диапазон от –200 до 420 °C.

Номинальное сопротивление при 0 °C 100 Ом ± 0,10 Ом.

Температурный коэффициент 0,0039250 W/W/°C.

Погрешность: ± 0,024 °C при –200 °C; ± 0,012 °C при 0 °C; ± 0,035 °C при 420 °C.

Длина датчика 28 мм.

Положение датчика 6,9 ± 3,3 мм от края.

Допуск диаметра корпуса ± 0,127 мм.

Максимальная глубина погружения: 102 мм.

Время отклика: 9 секунд (стандарт).
