Вискозиметр проточный чашечный ВЗ модификации ВЗ-246 (исполнение 1) арт. 1108 с поверкой

В наличии

• Задать вопрос
• Поделиться

• Технические характеристики

  Диапазон измерений	от 10 до 200, от 20 до 200, от 70 до 300
  Погрешность измерений	в поддиапазонах измерений: от 10 до 50 с включ. ±10; св. 50 до 100 с включ. ±3,0; св. 100 до 300 с включ. ±10
  Объем	100±1
  Диапазон рабочих температур	20.0±0.2
  Диаметр, мм	±0.012, ±0.015, 2.000, 4.000, 6.000
  Оптимальный диапазон кинематической вязкости	от 15 до 30, от 550 до 2000, от 96 до 685
  Температура окружающей среды	от +18 до +22
  Относительная влажность	80
  Диапазон атмосферного давления	от 96 до 104
  Материал	Алюминий анодированный, Нержавеющая сталь
  Номинальная высота сопла, мм	4,000; 4,00; 4,00
  Допускаемое отклонение от номинальной высоты сопла, мм	±0,015; ±0,10; ±0,10
  Срок службы прибора, лет, не менее	12
  Средняя наработка на отказ, ч, не менее	15000
  Гарантийный срок, лет, не менее	3

• Описание

  Страна, ответственная организация	Номер в госреестре
  Российская Федерация, Росстандарт	92069-24
  Российская Федерация, ОАО «РЖД»	не внесено
  Республика Беларусь, Госстандарт	не внесено
  Республика Казахстан, КТРМ	не внесено
  Иные регистры, удостоверения, заключения, разрешения и пр.	отсутствуют

  Основные сведения о Вискозиметре проточном чашечном ВЗ модификации ВЗ-246.

  Изготовитель: ООО «Восток-7» (РФ).

  Состояние: новое изделие.

  Поверка. Первичная поверка включена в цену и оформляется перед отправкой заказчику. Сведения о результатах поверки передаются в Федеральный информационный фонд по обеспечению единства измерений (ФИФ ОЕИ) в течение 40 рабочих дней с даты проведения поверки.

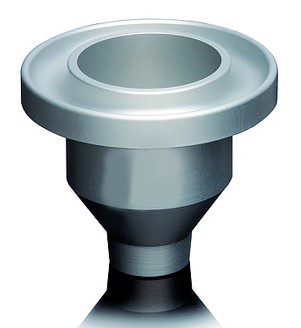

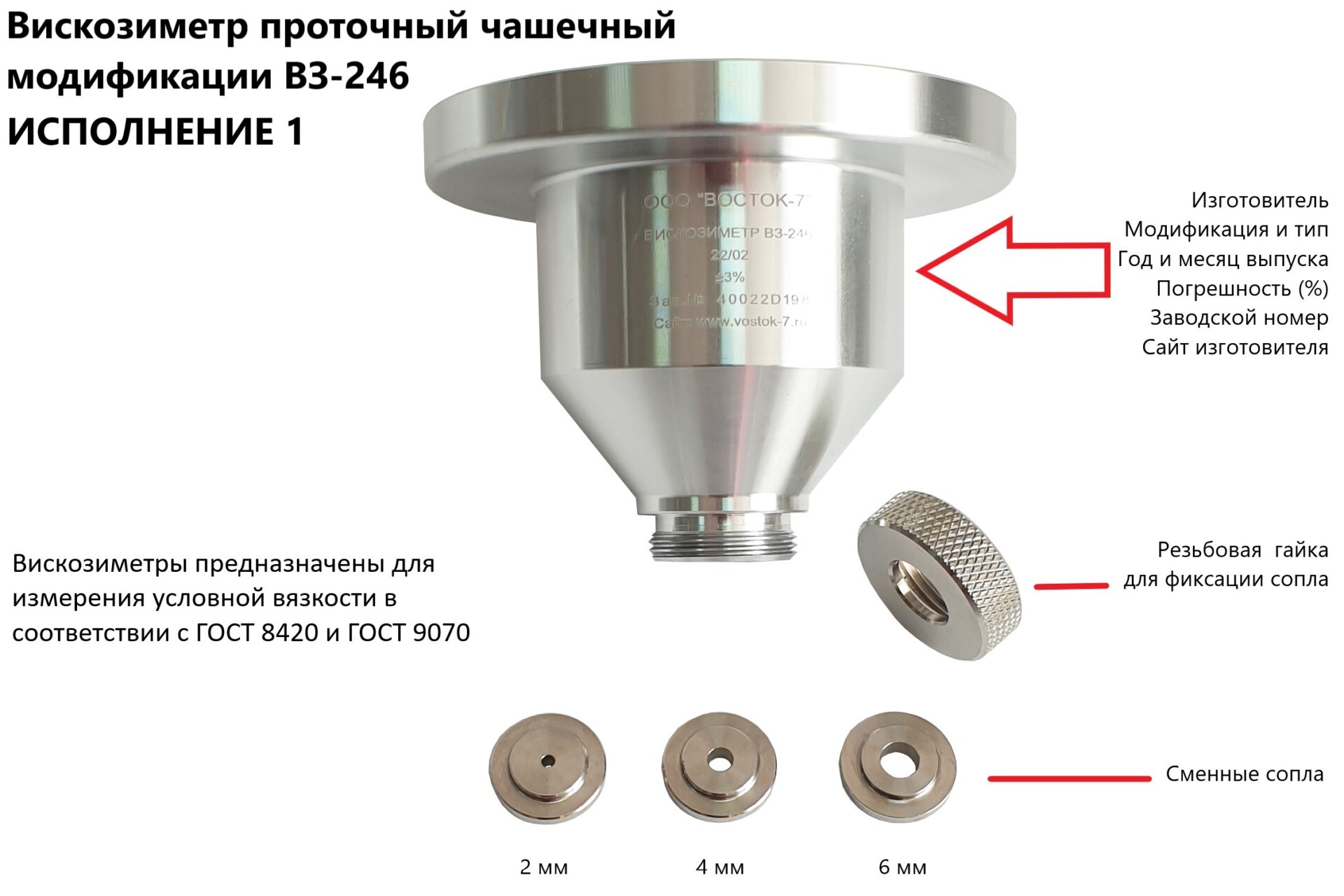

  Вискозиметры проточные чашечные ВЗ модификации ВЗ-246 представляют собой резервуар цилиндрической формы, переходящий внизу в полый конус. В нижней части располагается узел крепления сменных сопел диаметрами 2, 4 и 6 мм, устанавливаемый на регулируемый штатив со встроенным пузырьковым уровнем. В верхней части резервуара закреплён фланец с кольцевым желобком для слива излишков испытуемого материала.

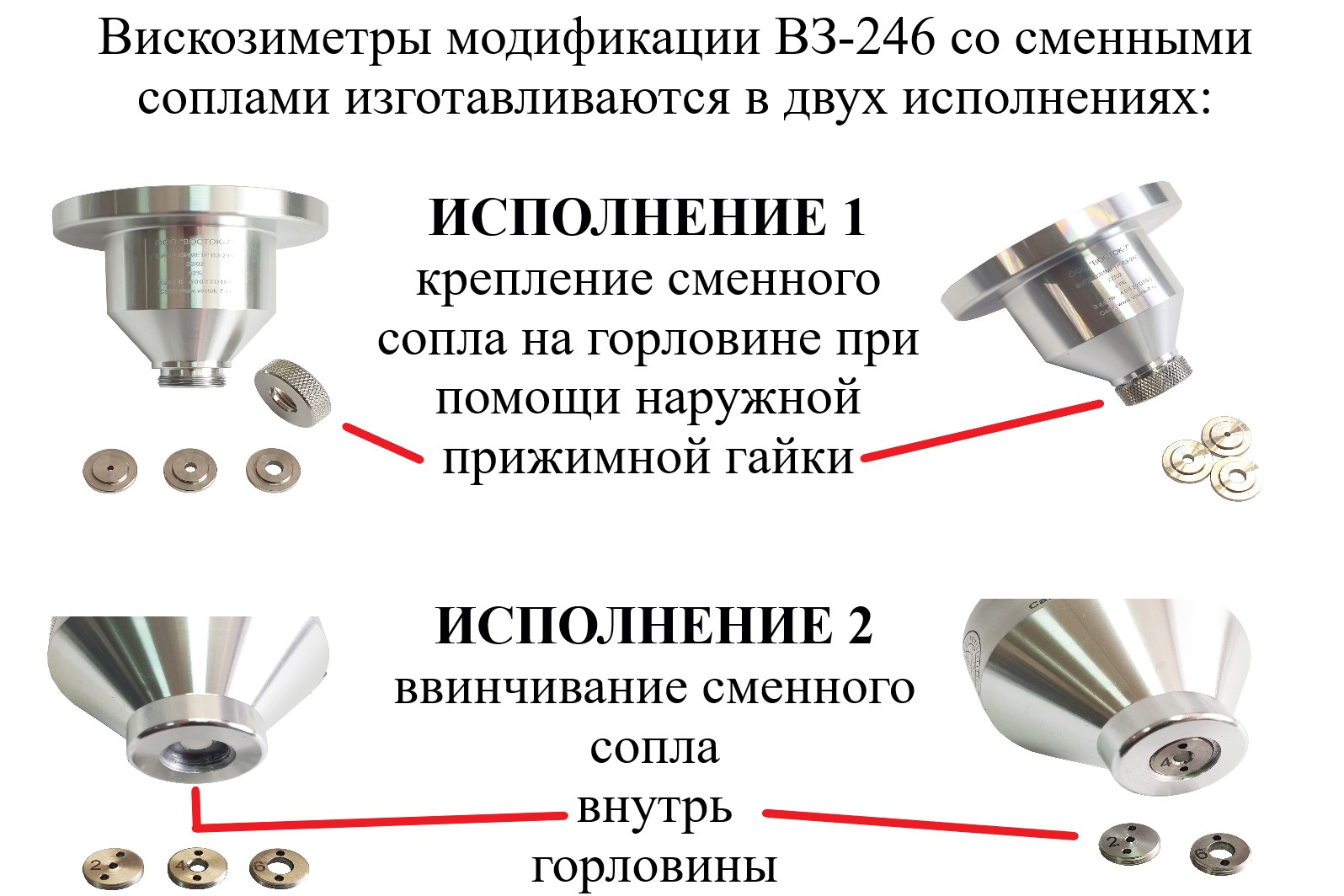

  Вискозиметры со сменными соплами изготавливаются в двух исполнениях:

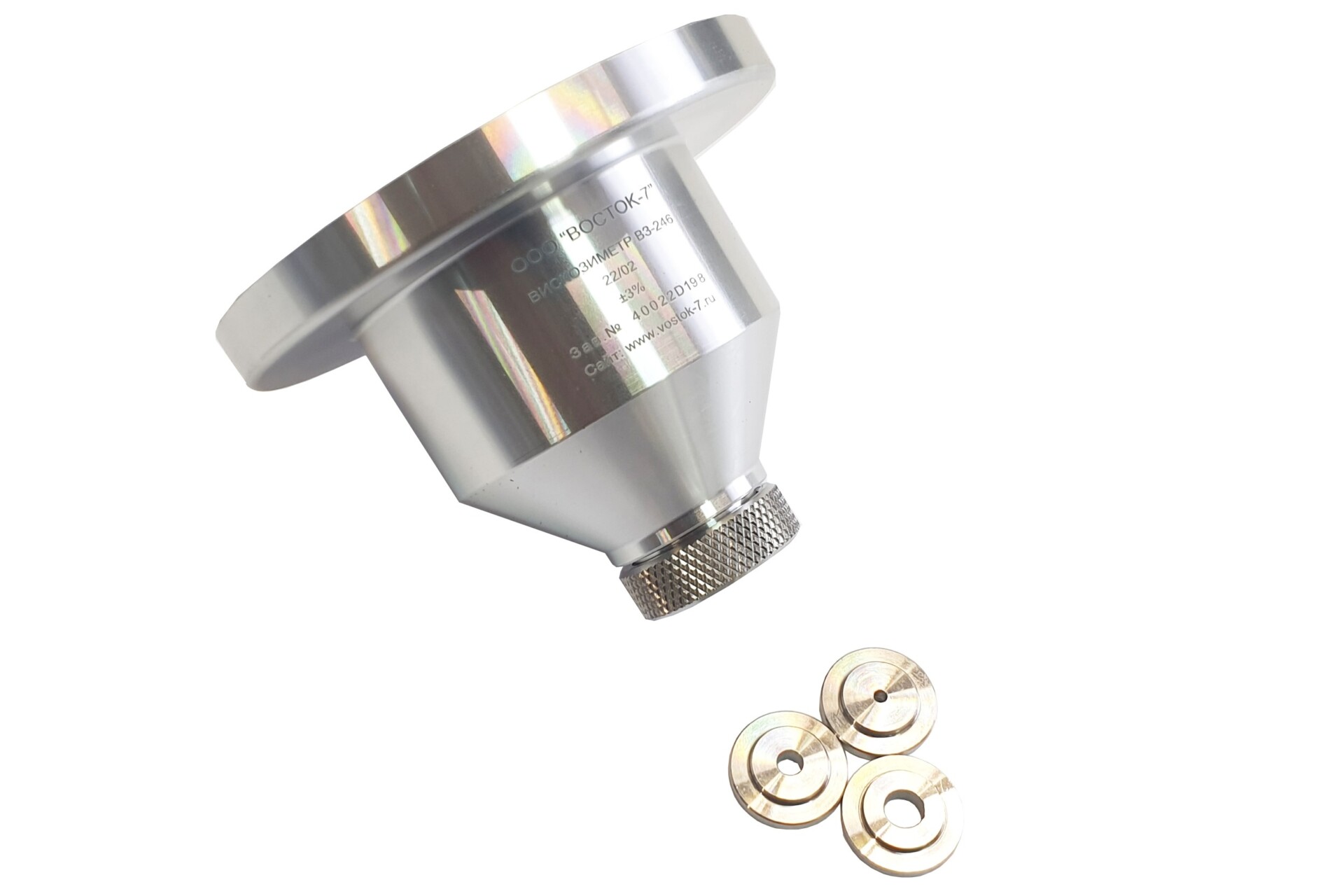

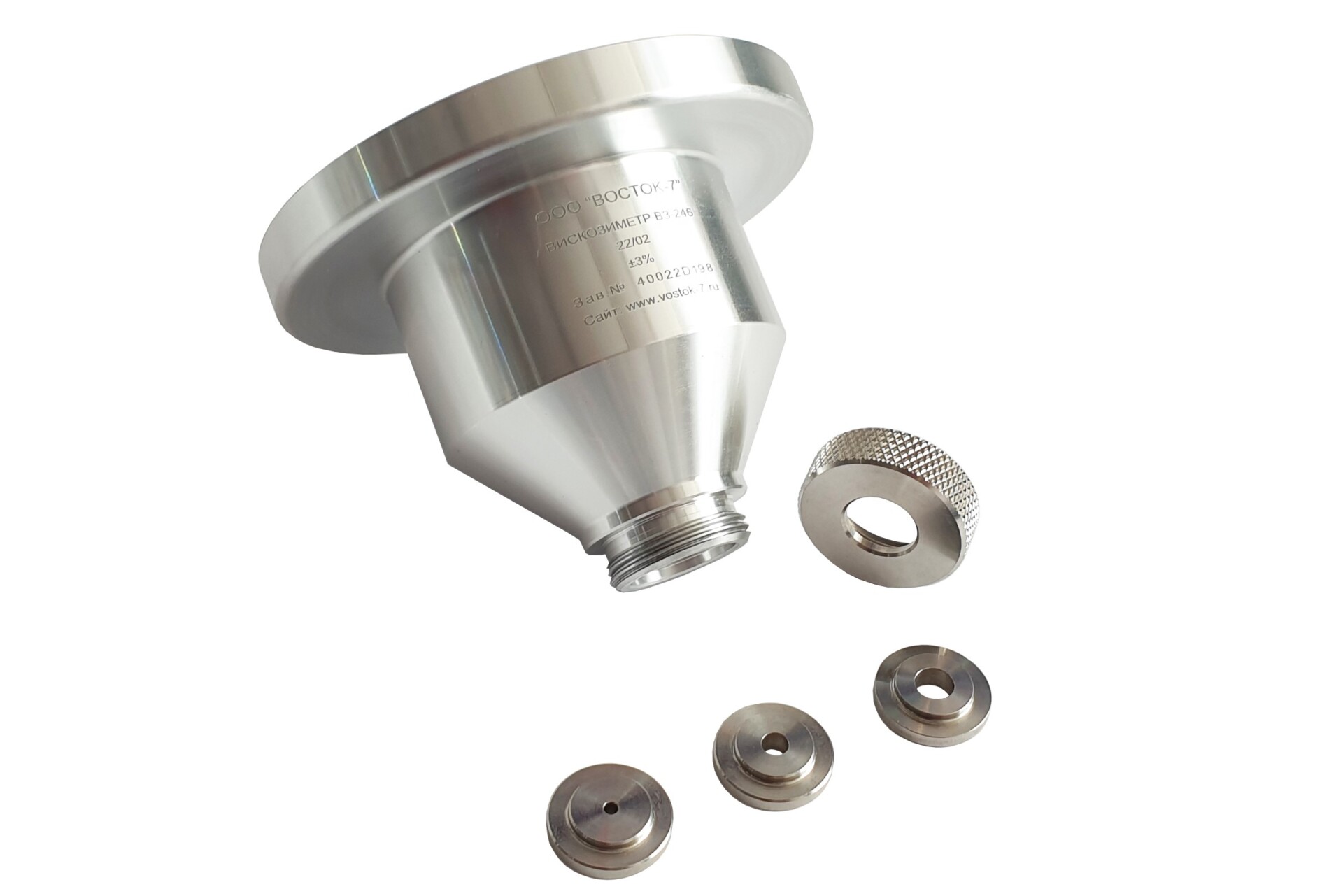

  • крепление сменного сопла на горловине при помощи наружной прижимной гайки (исполнение 1);
  • ввинчивание сменного сопла внутрь горловины (исполнение 2).

  Вискозиметры предназначены для измерений условной вязкости в соответствии с ГОСТ 8420-22 (ISO 2431: 2019 NEQ). Обозначение модификации на изделии и при заказе: ВЗ-246.

  Метрологическая информация. Данный тип вискозиметров может именоваться как «вискозиметры проточные», «вискозиметры чашечные», «воронки вискозиметрические», «воронки наливные», «воронки по истечению» и др.

  Вискозиметр проточный чашечный представляет собой простое гравитационное устройство для измерения хронометрированного потока жидкости с известным объёмом, проходящего сквозь сопло в днище формованной ёмкости. Для относительной классификации веществ достаточно знать время истечения в секундах.

  В мире разработано не менее 50 типов вискозиметров проточных, которые используются в целях промышленного контроля и проверок в условиях эксплуатации. Эти устройства подразделяются на монтируемые на штативе воронки и погружаемые непосредственно в контейнер с жидкостью.

  Назначение средства измерений. Вискозиметры проточные чашечные предназначены для измерений условной вязкости (времени истечения) лакокрасочных материалов и относящихся к ним продуктов — ньютоновских и приближающихся к ним по свойствам жидкостей, включая смолы и полимерные дисперсии.

  Время истечения жидкости определяют с помощью секундомера.

  Описание средства измерений. Принцип действия вискозиметров основан на измерении времени непрерывного истечения испытуемой жидкости определённого объёма (100 мл) через выходное отверстие сопла соответствующего диаметра под действием силы тяжести.

  Вискозиметры изготавливаются из анодированного алюминия и представляют собой резервуар в виде воронки (чаши) со сменными соплами или с запрессованным несменным соплом. Они могут поставляться отдельно или со штативом выбранного исполнения с кольцевым держателем и пузырьковым уровнем. Модель штатива и необходимость его поставки определяется при заказе.

  Следует соблюдать меры предосторожности при тестировании тиксотропных и прочих неньютоновских жидкостей на вязкость в связи с отсутствием определённой скорости сдвига в воронке.

  Диаметр сопла следует подбирать таким образом, чтобы значения времени истечения не выходили за минимальные и максимальные границы указанного диапазона. Температуру истекающей жидкости следует контролировать и измерять только в истекающем потоке после его прохождения сквозь неповреждённое отверстие.

• Документы

  • Вискозиметры проточные чашечные модификаций ВЗ-246, ВЗ-DIN и ВЗ-FORD. Руководство по эксплуатации
  • Описание типа средства измерений 92069-24. Вискозиметры проточные чашечные В7
  • Методика поверки вискозиметров проточных чашечных В7 — ГРСИ 92069-24
  • Свидетельство о поверке проточного чашечного вискозиметра ВЗ
  • ГОСТ 8420-22 (ISO 2431-2019 NEQ). МАТЕРИАЛЫ ЛАКОКРАСОЧНЫЕ. МЕТОДЫ ОПРЕДЕЛЕНИЯ УСЛОВНОЙ ВЯЗКОСТИ
  • ГОСТ 9070-75 ВИСКОЗМЕТРЫ ДЛЯ ОПРЕДЕЛЕНИЯ УСЛОВНОЙ ВЯЗКОСТИ ЛАКОКРАСОЧНЫХ МАТЕРИАЛОВ. ТЕХНИЧЕСКИЕ УСЛОВИЯ
  • Протокол поверки проточного чашечного вискозиметра ВЗ

• Комплектация

  • Вискозиметр проточный чашечный ВЗ выбранной модификации и исполнения — 1 шт.

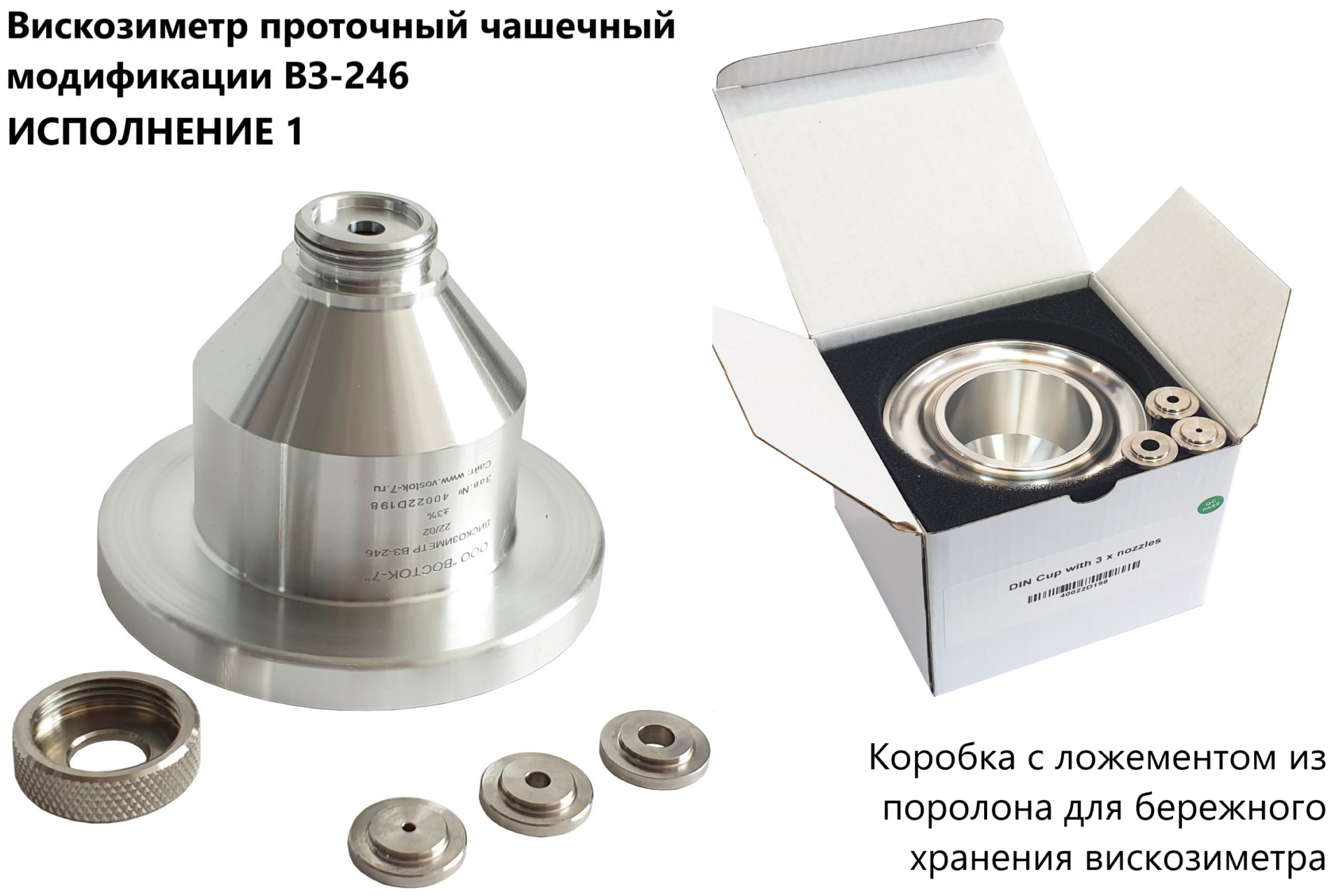

  • Картонная упаковочная коробка с ложементом из поролона для хранения вискозиметра — 1 шт.
  • Штатив выбранной модели — по заказу.
  • Упаковочный кейс для штатива — 1 шт.
  • Дополнительное оборудование и отдельные принадлежности — по заказу.
  • Руководство по эксплуатации с Паспортом — 1 экз.
  • Пластина из стекла размером не менее 90×120 мм или алюминиевый диск диаметром не менее 55 мм — 1 шт., поставляется по отдельному заказу.
  • Сосуд приёмный вместимостью до 500 см³ — 1 шт., поставляется по отдельному заказу.

  Информация для заказа. Вискозиметр ВЗ-246, исполнение 1, с соплами диаметром 2, 4 и 6 мм, артикул 1108. По отдельному заказу доступны штатив-тренога из анодированного алюминия с артикулом 1102, штатив-стойка с чугунным основанием с артикулом ТМТ10 и штатив-стойка из нержавеющей стали с артикулом ТМТ12.

  По запросу дополнительно поставляются термометр с поверкой и цифровой секундомер с поверкой.
