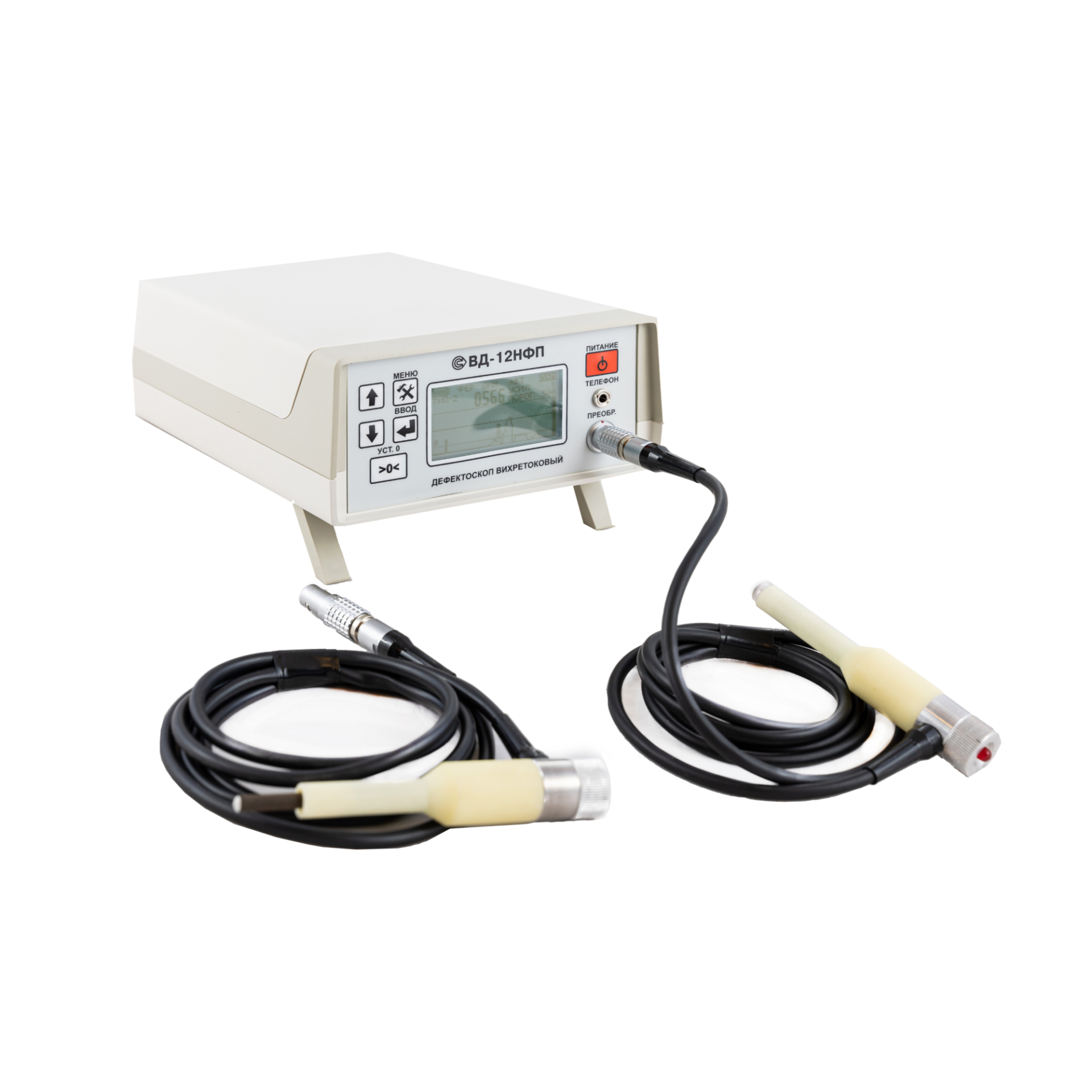

ВД-12НФП Вихретоковый дефектоскоп с 2-мя преобразователями

В наличии

350 994 ₽

Добавить в корзину Купить в 1 клик

• Задать вопрос
• Поделиться

• Технические характеристики

  Материал	ферромагнитные и немагнитные стали и сплавы
  Выявляемые дефекты	поверхностные дефекты сплошности (трещины), в том числе продольные и поперечные трещины сварных швов
  Чувствительность к дефектам	0,5±0,05 и 1,5±0,1 мм (немагнитный материал), Порог чувствительности: глубина ИД 0,5±0,05 и 3,0±0,1 мм (ферромагнитный материал)
  Скорость контроля	0.02…0.1
  Радиус положительной кривизны контролируемой поверхности	не менее 10 мм
  Угол отклонения преобразователя от нормали к контролируемой поверхности	не более 30 град
  Минимальное расстояние от края контролируемого изделия до центра преобразователя	Иа5.125.030 — 4 мм; Иа5.125.031 — 1 мм; Иа5.125.031-01 — 1 мм; Иа5.125.041 — 5 мм
  Максимальный рабочий зазор для ферромагнитного материала	Иа5.125.031 тип 1 — 0,5 мм; Иа5.125.030 тип 2 — 3 мм; Иа5.125.041 тип Н — 0,5 мм
  Максимальный рабочий зазор для немагнитного материала	Иа5.125.031-01 тип 3 — 0,2 мм
  Предел допускаемой абсолютной погрешности оценки степени опасности (глубины) дефекта	D=±(0,1+0,3X) мм, где X — оцениваемая глубина дефекта; диапазон глубин от 0,5 до 3,0 мм
  Электропитание	от 4-х аккумуляторов типа АА напряжением 1,2 В
  Частота тока возбуждения преобразователя	70 ± 5 кГц
  Время установления рабочего режима	не более 1 мин.
  Продолжительность непрерывной работы	не менее 8 ч
  Общий объем памяти	32768 байт
  Максимальное количество ячеек памяти	120
  Связь с персональным компьютером	по радиоканалу Bluetooth
  Диапазон рабочих температур	от -10°С до +40°С
  Относительная влажность при температуре +25°C	80%
  Степень защиты от проникновения твердых тел и воды	IP30

• Описание

  Вихретоковый дефектоскоп ВД-12НФП обнаруживает поверхностные дефекты сплошности, включая трещины, в изделиях из ферромагнитных и немагнитных сталей и сплавов. Сигнал от нарушения сплошности визуализируется на дисплее. Прибор позволяет определять местоположение и глубину дефекта на шероховатых плоских и криволинейных поверхностях, в том числе под слоем коррозии или защитным покрытием толщиной до 3 мм.

• Применение

  Дефектоскоп применяется для обнаружения поверхностных трещин в металле, в том числе продольных и поперечных трещин сварных швов.

  ВД-12НФП используют в локомотивных депо для неразрушающего контроля дисков вагонных колёс, корпусов автосцепок, боковых рам тележек, надрессорных и соединительных балок, рессор и упорных колец буксовых узлов. На предприятиях нефтегазодобычи прибор применяют для контроля качества насосно-компрессорных труб, насосных штанг и магистральных газопроводов.

  Отрасли применения.

  • Нефтяная и газовая промышленность
  • Атомная энергетика
  • Машиностроение
  • Железнодорожный транспорт
  • Строительство и ЖКХ
  • Оборонно-промышленный комплекс (ОПК)
  • Сельское хозяйство

• Особенности

  • Обнаружение дефектов в изделиях из ферромагнитных и немагнитных сталей и сплавов
  • Визуализация сигнала от дефекта
  • Не требуется контакт с поверхностью детали; дефекты выявляются через покрытия, слои окислов и загрязнений
  • Возможность определить местоположение, оценить размер и глубину поверхностной трещины
  • Встроенная память для сохранения результатов контроля
  • Пять универсальных программ для сохранения настроек
  • Передача данных на ПК с распечаткой протокола контроля
  • Контроль изделий сложной формы и криволинейных или грубых поверхностей
  • Автоматическое определение типа преобразователя
  • Возможность применения в полевых условиях, заводских цехах, депо, лабораториях и мастерских
  • Возможность отстройки от внешних воздействий и влияющих факторов
  • Световая и звуковая сигнализация при обнаружении дефекта

  Прибор поставляется с двумя преобразователями для контроля изделий из металлов и сплавов в различных условиях. Выбор преобразователя зависит от магнитных свойств материала. Для контроля деталей с пазами предлагается преобразователь с наклонным наконечником.
