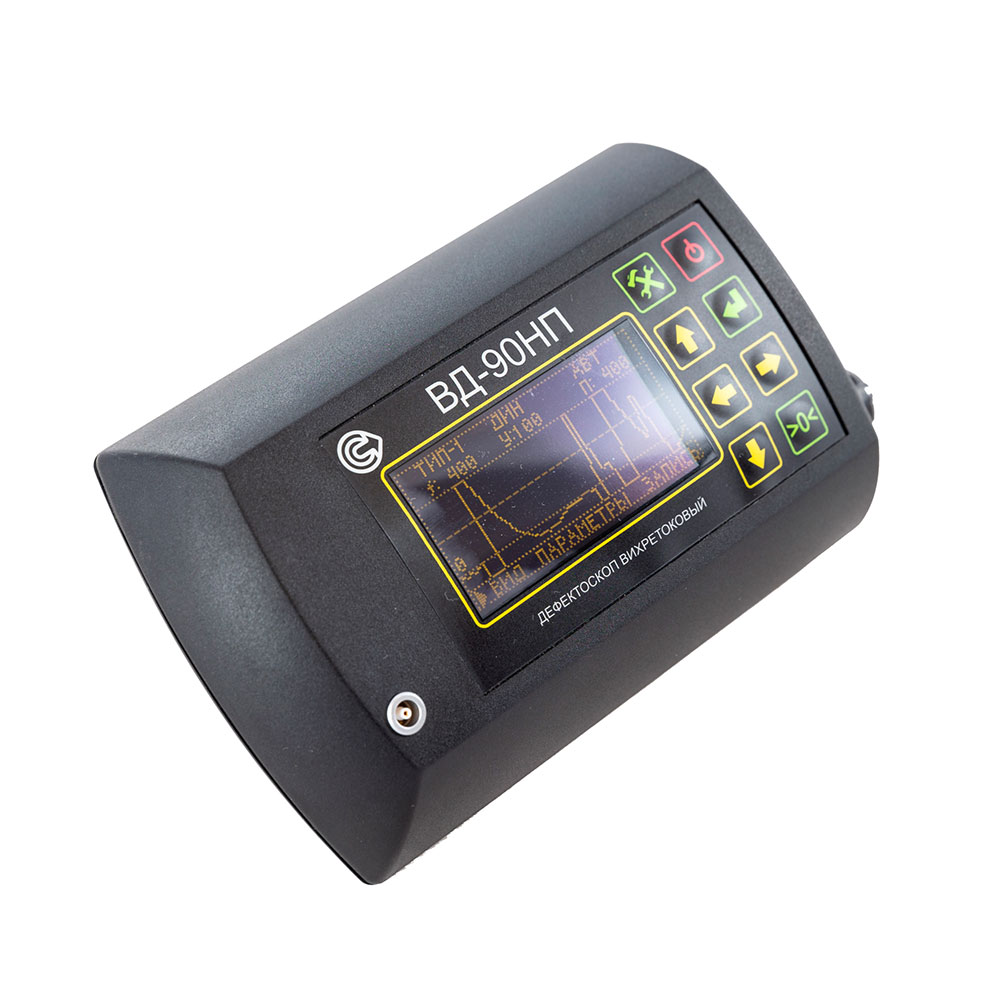

ВД-90НП Дефектоскоп вихретоковый версия для контроля авиационных деталей

В наличии

982 710 ₽

Купить в 1 клик

ВД-90НП обнаруживает поверхностные дефекты в ферромагнитных деталях и поверхностные и подповерхностные дефекты в деталях из немагнитных сталей и сплавов. Прибор выявляет трещины и микротрещины, в том числе через непроводящие покрытия и загрязнения, без контакта с поверхностью.

Скорость сканирования составляет 0,02–0,5 м/с; заявлена работа с дефектами глубиной от 0,1 мм. Версия для контроля авиационных деталей включает дополнительные преобразователи и образец.

  • Технические характеристики

    Материал немагнитные стали и сплавы, Ферромагнитные материалы
    Выявляемые дефекты Поверхностные дефекты, поверхностные и подповерхностные дефекты, трещины и микротрещины различного происхождения, в том числе вызванные стресс-коррозией
    Чувствительность к дефектам –, – мм, 0,03…0,07, 0,05…0,15, 0,05…0,15 мм, 0,3±0,03, 1,0±0,1 мм, 1,5±0,1 мм, 1±0,1, Rz 160, Rz 320 — ферромагнитный материал, Rz 40, глубина ИД: 0,1±0,02, глубина ИД: 0,5±0,03, Дефекты глубиной от 0,1 мм, немагнитный материал, пороговые значения на стандартном образце: при шероховатости Ra 6,3, При радиусе отрицательной кривизны контролируемой поверхности не менее 10 мм, шероховатость Rz 40, ширина ИД: 0,02…0,04, ширина ИД: 0,03…0,07
    Скорость контроля 0.02…0.5
    Частота тока возбуждения преобразователя 1кГц — 2МГц
    Электропитание от 4-х элементов типа АА; от сети 220В, 50Гц (опционально)
    Ток потребления при выключенном радиоканале 150 мА
    Ток потребления при включенном радиоканале 200 мА
    Время установления рабочего режима 1 мин.
    Продолжительность непрерывной работы от одного комплекта аккумуляторов 8 ч.
    Максимальное количество программ 300
    Максимальное количество ячеек памяти 1000
    Связь с персональным компьютером Bluetooth
    Степень защиты IР54
    Температура окружающего воздуха, °С -30…+50
    Относительная влажность при температуре +25ºC 80%
    Атмосферное давление от 84 кПа до 106,7 кПа
    Максимальный рабочий зазор между преобразователями и изделием, немагнитный материал 3 (мм)
  • Описание

    Вихретоковый дефектоскоп ВД-90НП предназначен для обнаружения поверхностных дефектов в деталях из ферромагнитных материалов, а также поверхностных и подповерхностных дефектов в деталях из немагнитных сталей и сплавов.

    Устройство позволяет обнаруживать трещины и микротрещины различного происхождения, в том числе вызванные стресс-коррозией, даже при наличии непроводящих зазоров — через лакокрасочные и изоляционные покрытия, загрязнения — и без непосредственного контакта с поверхностью изделия.

    Отличие от базовой версии: улучшенная схемотехника приемного и измерительного тракта, модернизированное программное обеспечение, дополнительный преобразователь Тип 1, специализированные дополнительные вихретоковые преобразователи Тип 4, Тип 5 и Тип 6, дополнительный образец Иа8.896.077-02 и CD с программным обеспечением.

    Вихретоковый дефектоскоп ВД-90НП внесен в Госреестр СИ РФ приказом Федерального агентства по техническому регулированию и метрологии (Росстандарта) от 04.06.2024 № 1363 «Об утверждении типов средств измерений».

  • Применение

    • Авиационная промышленность
    • Аэрокосмическая отрасль
  • Особенности

    • Контроль деталей с шероховатостью поверхности до Rz320.
    • Способен выявлять дефекты глубиной от 0,1 мм.
    • Угол отклонения преобразователя от нормали к рабочей поверхности — до 600.
    • Диапазон рабочей частоты — от 1 кГц до 2 МГц.
    • Максимальный рабочий зазор — 10 мм.
    • Модуль беспроводной связи Bluetooth 2.0 позволяет передавать результаты контроля и управлять дефектоскопом на расстоянии до 20 м.
    • Документирование результатов контроля.
    • Температурный диапазон — от -30 °С до +50 °С.
    • Степень пыле- и влагозащиты IP54.
    • Прибор выполнен в малогабаритном корпусе; его можно крепить на поясе или на руке.
    • Широкий спектр преобразователей.
