В7-МШ мера шероховатости поверхности, разряд 1 по ГОСТ 8.296-2015, параметр Ra 0,4 мкм с поверкой

Name: В7-МШ мера шероховатости поверхности, разряд 1 по ГОСТ 8.296-2015, параметр Ra 0,4 мкм с поверкой
SKU: 87409
Price: 30300 RUB
Availability: InStock

В наличии

Мера шероховатости поверхности В7-МШ предназначена для передачи размера единицы длины, а также поверки и калибровки контактных и бесконтактных профилометров.

Номинальное значение параметра Ra — 0,4 мкм; диапазон номинальных значений Ra — от 0,100 до 6,500 мкм, предел допускаемой относительной погрешности воспроизведения — 3 %.

Первичная поверка включена в цену и оформляется перед отправкой.

Задать вопрос
Поделиться

Технические характеристики

Измеряемые параметры шероховатости	Ra, Rz, Rmax, Sm, S
Диапазон измерений	от 0.100 до 6.500
Точность	±25, 3
Номинальное значение меры по параметру шероховатости Ra	0,4 мкм
Диапазон рабочих температур	от +15 до +25 °С
Относительная влажность воздуха (без конденсата), %, не более	80 %
Интервал между поверками	2 года

Описание

**СОСТОЯНИЕ В РЕЕСТРАХ СРЕДСТВ ИЗМЕРЕНИЙ**
Страна, ответственная организация	Номер в госреестре
Российская Федерация, Росстандарт	79910-20
Российская Федерация, ОАО «РЖД»	не внесено
Республика Беларусь, Госстандарт	не внесено
Республика Казахстан, КТРМ	KZ.02.03.024285-2025/79910-20
Иные регистры, удостоверения, заключения, разрешения и пр.	отсутствуют

Изготовитель. ООО «Восток-7» (РФ).

Состояние. Новое изделие.

Поверка. Первичная поверка включена в цену и оформляется перед отправкой заказчику. Сведения о результатах поверки передаются в Федеральный информационный фонд по обеспечению единства измерений в течение 40 рабочих дней с даты проведения поверки.

Разряд меры. Рабочий эталон 1-го, 2-го или 3-го разряда присваивается в соответствии с разрядом по Государственной поверочной схеме при первичной поверке в зависимости от действительного значения погрешности. Разряд присваивается поверителем по полученному в результате поверки значению относительной погрешности воспроизведения параметра Ra.

НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ. Меры шероховатости поверхности В7-МШ Ra 0,4 мкм предназначены для передачи размера единицы длины в области измерений параметра шероховатости Ra и проведения поверки (калибровки) приборов, предназначенных для измерений параметров шероховатости, как контактных, так и бесконтактных. На мерах могут быть определены и другие высотные и шаговые параметры: Rz, Rmax, Sm, S и пр. Применяются в лабораторных и цеховых условиях в различных отраслях промышленности.

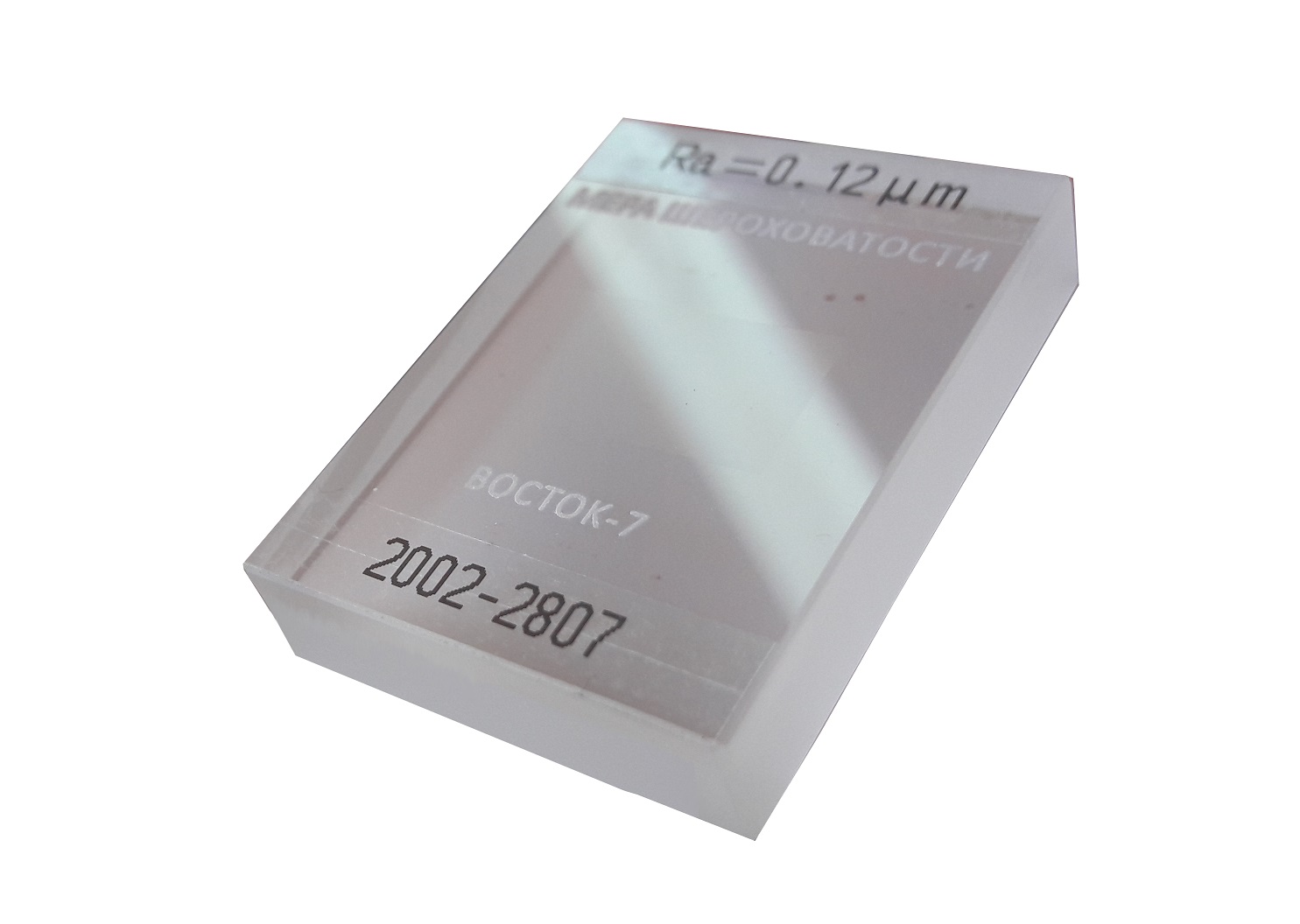

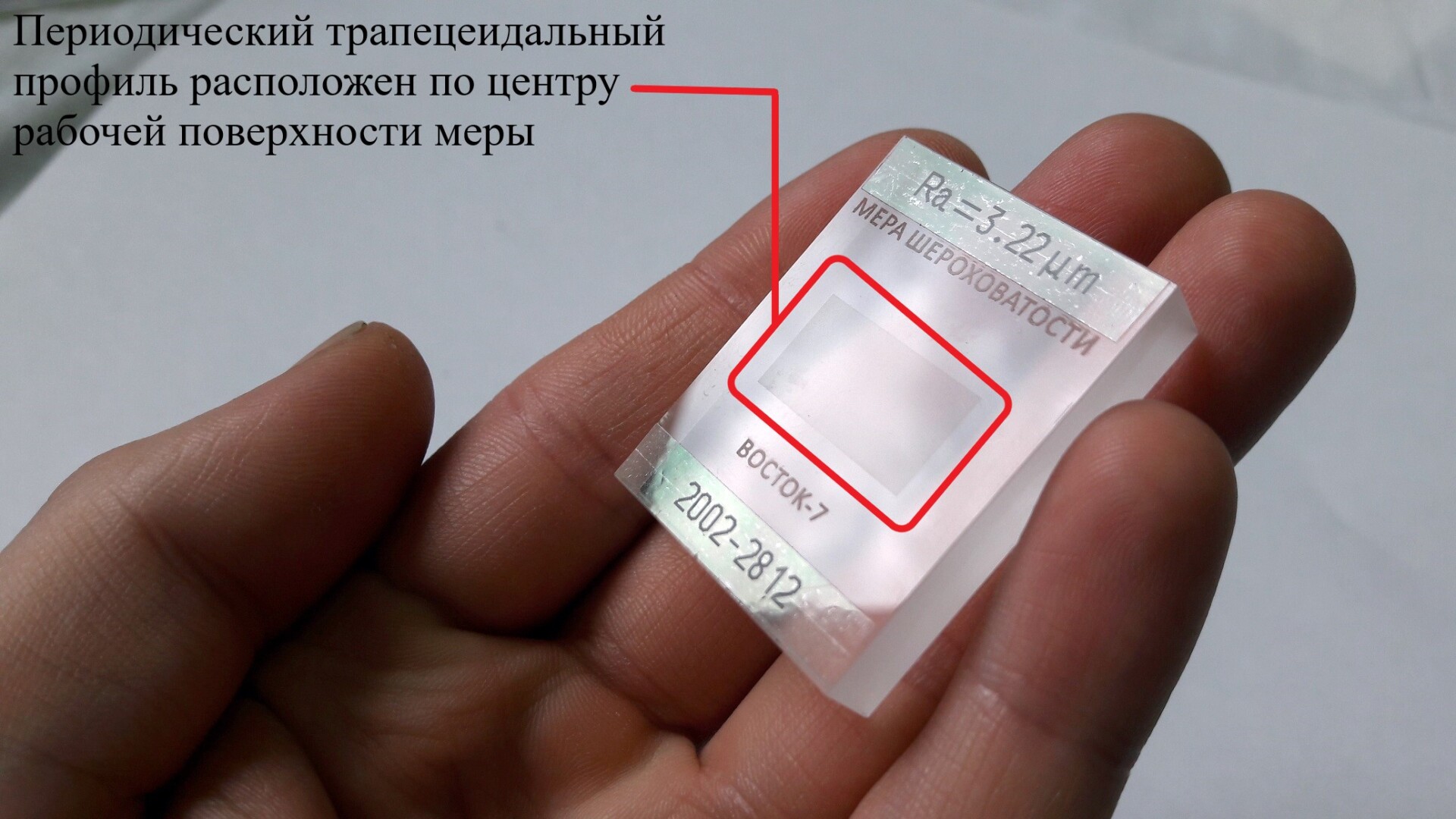

ОПИСАНИЕ. Меры шероховатости поверхности В7-МШ Ra 0,4 мкм представляют собой пластинки из ПВХ, на которых методом масочного травления сформирован периодический трапецеидальный профиль. Пластинки вклеены в пластиковое прозрачное основание.

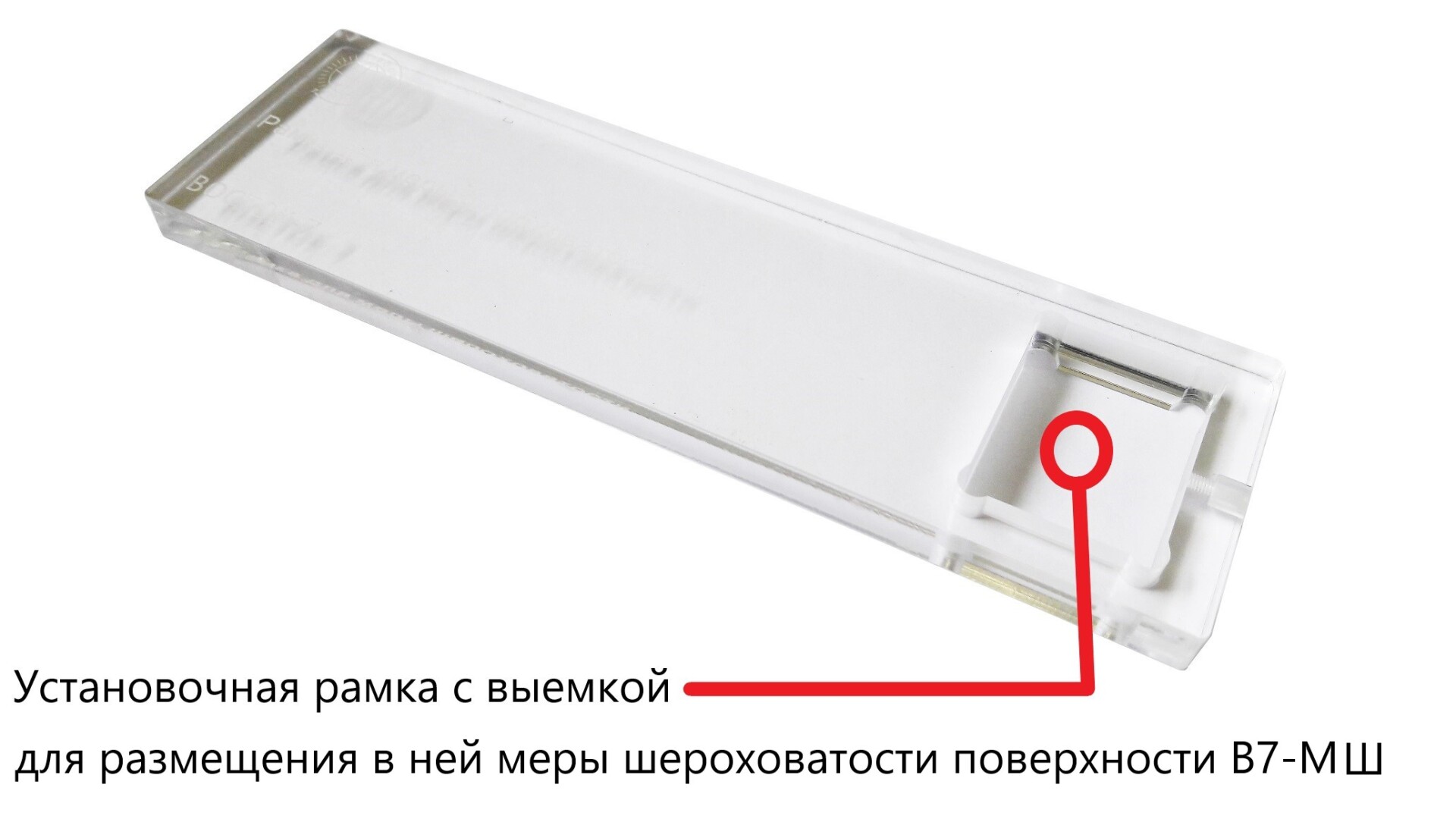

По заказу меры могут поставляться в установочных рамках с выемкой. Конструкция рамки позволяет использовать меры при поверке приборов, не вынимая их из рамки, и устанавливать прибор для измерения шероховатости контактного типа так, чтобы игла щупа перемещалась поперёк профиля рабочей области меры.

Меры шероховатости изготавливаются из оптического стекла с высокой твёрдостью, точностью стандартизированного значения шероховатости и стойкостью к царапинам и истиранию. Соответствие стандартам GB/T19067.1-2003 и ISO5436-1:2000.

ПОРЯДОК РАБОТЫ.

Выдержать меры в закрытом футляре в течение времени, необходимого для устранения возможного образования конденсата.

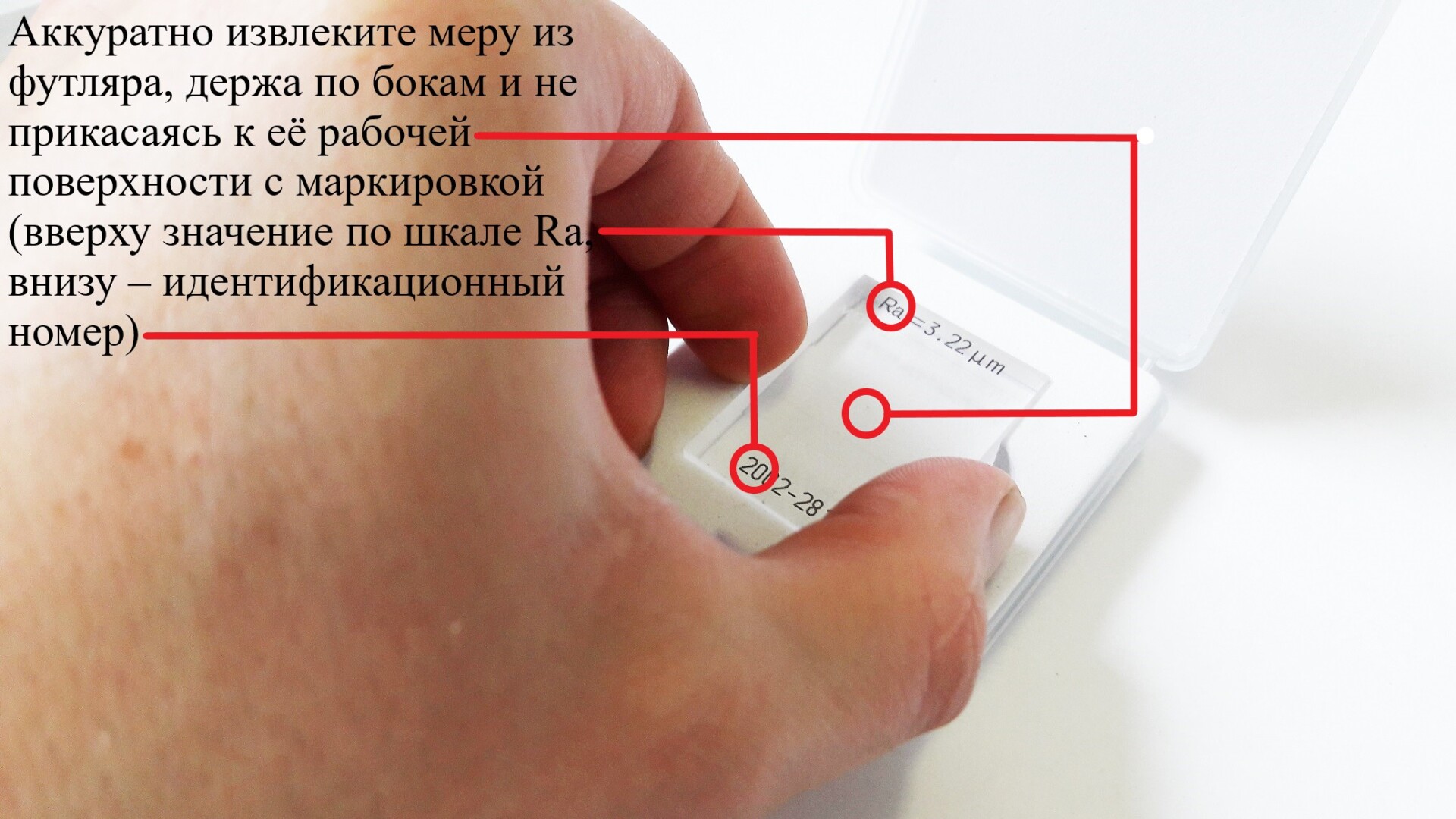

Открыть футляр, достать меру из пакета и положить её на рабочий стол. Частицы пыли удалить струёй чистого сухого воздуха. При загрязнении допускается очистка ватным тампоном, слегка смоченным чистым медицинским этиловым спиртом 95%.
В соответствии с эксплуатационными документами поверяемого средства измерений установить меру в прибор или специальную рамку и выполнить необходимые операции по поверке или калибровке средства измерения.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И УКАЗАНИЯ ПО МЕРАМ БЕЗОПАСНОСТИ. Техническое обслуживание осуществляется только при загрязнении мер.

При обращении с мерами следует беречь их от ударов ввиду хрупкости пластинки, работать в перчатках и не касаться рабочей поверхности при вынимании мер из футляра. Не смачивать рабочую поверхность жидкостями за исключением случаев очистки.

МЕТОДЫ И СРЕДСТВА ПОВЕРКИ. Поверка мер шероховатости поверхности В7-МШ Ra 0,4 мкм осуществляется в соответствии с документом по поверке МП 203-27-2020 «Меры шероховатости поверхности «В7-МШ». Методика поверки», утверждённым ФГУП «ВНИИМС» 14 июля 2020 г.

Интервал между поверками — 2 года.

Поверку мер шероховатости осуществляют организации в Москве, Санкт-Петербурге, Новосибирске и Саратове.

МАРКИРОВКА, УПАКОВКА, ТРАНСПОРТИРОВАНИЕ, ХРАНЕНИЕ. Маркировка мер должна содержать номинальное значение одного или нескольких метрологических параметров, наименование средства измерений, название изготовителя и заводской номер. На футляре указываются логотип производителя и наименование средства измерений.

Транспортирование и хранение мер производится по ГОСТ 13762-86 «Средства измерений и контроля линейных и угловых размеров. Маркировка, упаковка, транспортирование и хранение».

ГАРАНТИЯ, ИЗГОТОВИТЕЛЬ, ДАТА ВЫПУСКА. Изготовитель гарантирует соответствие меры шероховатости поверхности «В7-МШ Ra 0,4 мкм» требованиям технической документации при соблюдении условий эксплуатации, транспортирования и хранения.

Гарантийный срок эксплуатации — 24 месяца со дня ввода мер в эксплуатацию, а при продаже через розничную сеть — 24 месяца со дня продажи.

Комплектация

Наименование	Обозначение	Количество
Мера шероховатости поверхности	В7-МШ Ra 0,4 мкм	1 шт.
Установочная рамка с выемкой		по заказу

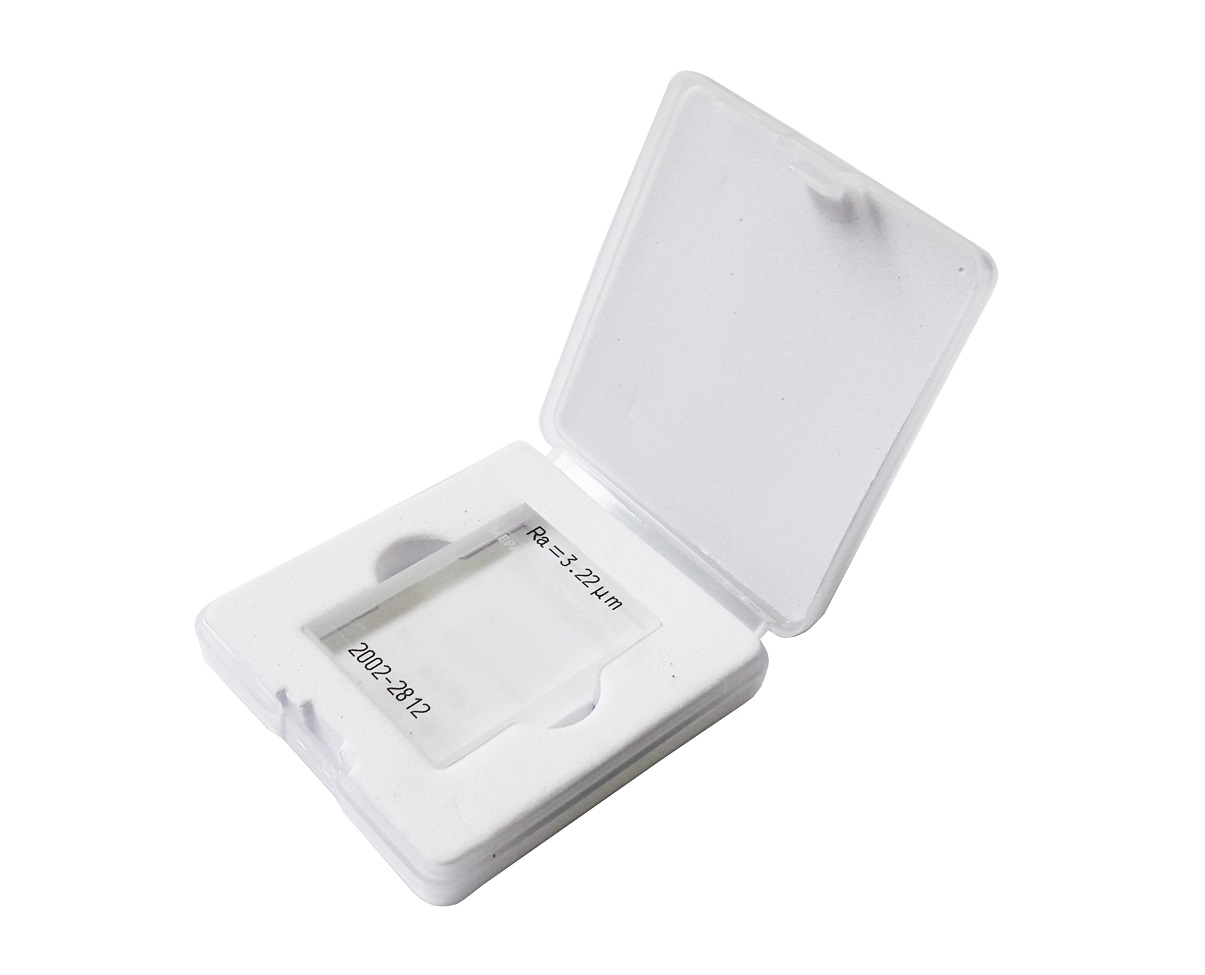

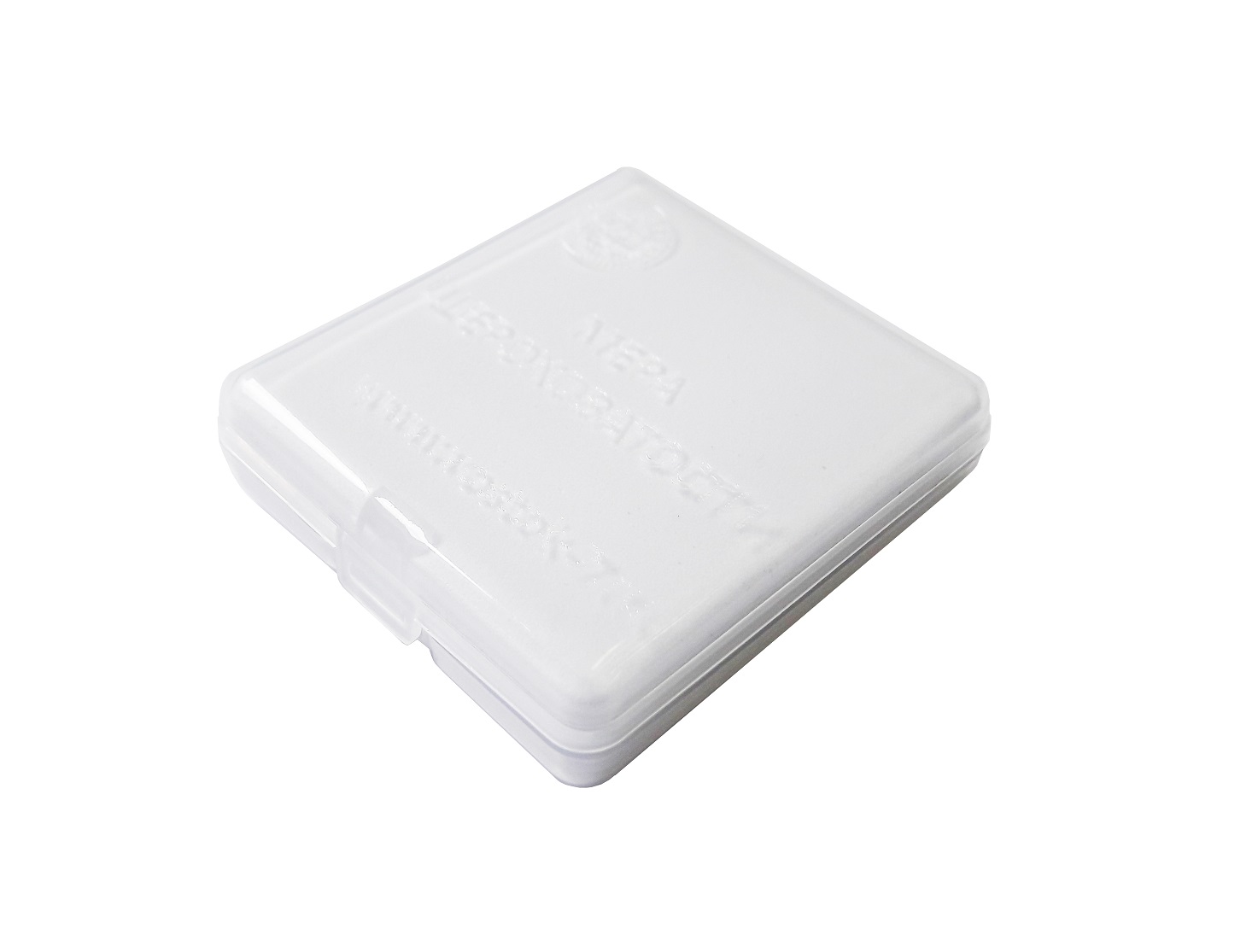

Футляр		1 шт.
Паспорт	В7-2020.0.00.0.00ПС	1 экз.
Методика поверки	МП 203-27-2020	1 экз.
