В7-1833 образцы шероховатости поверхности (сравнения); ГОСТ 9378-93; параметр Rz номиналы:

Name: В7-1833 образцы шероховатости поверхности (сравнения); ГОСТ 9378-93; параметр Rz номиналы:
SKU: 80557
Price: 12500 RUB
Availability: InStock

В наличии

Образцы шероховатости поверхности В7-1833 по ГОСТ 9378-93 предназначены для визуального и тактильного контроля поверхностей металлических деталей после или в процессе обработки.

Рабочие средства измерений выпускаются с номинальными значениями параметра Rz и поставляются наборами или отдельными образцами; первичная поверка включена в цену.

Задать вопрос
Поделиться

Технические характеристики

Измеряемые параметры шероховатости	Ra, Rz, Sm
Диапазон измерений	0.1, 0.2, 0.3, 1, 10, 120, 2, 20, 30, 4, 40, 5, 60, 8, 80
Вид обработки	шлифование периферией круга плоское (ОШС-ШП)
Материал образцов	сталь, медь, алюминий, титан, латунь и другие металлы
Форма образцов	плоская
Интервал между поверками	2 года

Описание

Страна, ответственная организация	Номер в госреестре
Российская Федерация, Росстандарт	76029-19
Российская Федерация, ОАО «РЖД»	МТ 060.2024
Республика Беларусь, Госстандарт	РБ 03 01 7713 20
Республика Казахстан, КТРМ	KZ.02.03.024286-2025/76029-19
Иные регистры, удостоверения, заключения, разрешения и пр.	отсутствуют

Основные сведения о образцах шероховатости поверхности В7-1833. Изготовитель: ООО «Восток-7» (РФ). Состояние: новое изделие. Первичная поверка включена в цену и оформляется перед отправкой заказчику. Сведения о результатах поверки передаются в Федеральный информационный фонд по обеспечению единства измерений в течение 40 рабочих дней с даты проведения поверки.

Назначение. Образцы шероховатости поверхности (сравнения) модификации В7-1833 по ГОСТ 9378-93 предназначены для контроля поверхности металлических деталей после или в процессе их обработки на металлорежущих станках методом визуального сравнения или осязания. Они используются при проверке обрабатываемых деталей, контроле труднодоступных поверхностей, выборе и назначении шероховатости поверхности, а также для учебных целей. Образцы являются рабочими средствами измерений согласно ГОСТ 8.296-2015 и не предназначены для калибровки приборов измерения шероховатости.

ОШС изготавливаются по ГОСТ 9378-93 и выпускаются в виде наборов определённого вида обработки: точение (Т), расточка (Р), строгание (С), шлифование периферией круга плоское (ШП), наружное круглое (ШЦ), внутреннее (ШЦВ), точение торцовое (ТТ), фрезерование цилиндрическое (ФЦ), торцовое (ФТ), торцовое перекрещивающееся (ФТП), шлифование торцовое (ШТ), шлифование чашеобразным кругом (ШЧ), полирование плоское (ПП) и цилиндрическое (ПЦ).

Материал образцов — сталь, медь, алюминий, титан, латунь и другие металлы по заявке заказчика. По умолчанию ОШС изготавливаются из СТ45 — конструкционной углеродистой качественной стали. По запросу образцы могут быть изготовлены из чугуна, латуни, алюминия или меди.

Образцы изготавливаются с различными номинальными значениями параметра шероховатости Rz. Можно заказать комплект из 6 шт. с одним или двумя номинальными значениями Rz, например 0,1; 0,2; 0,3 и далее по выбору заказчика.

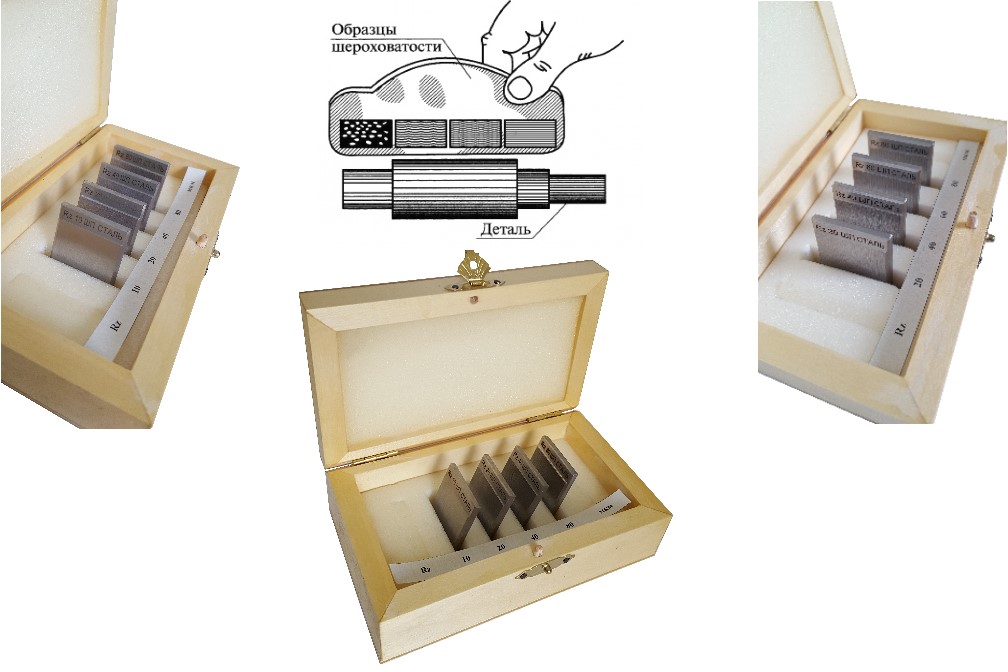

Порядок работы. Контроль детали по параметру шероховатости Ra или Rz производится путём сравнения с образцом визуально и на ощупь. Подбирается образец соответствующего вида обработки, номинальное значение параметра шероховатости которого соответствует значению параметра шероховатости проверяемой детали. В результате сравнения делается заключение о том, что параметр шероховатости детали не превышает номинальное значение подобранного образца.

Методы проверки. Методика поверки РТ-МП-5412-445-2019. Интервал между поверками — 2 года.

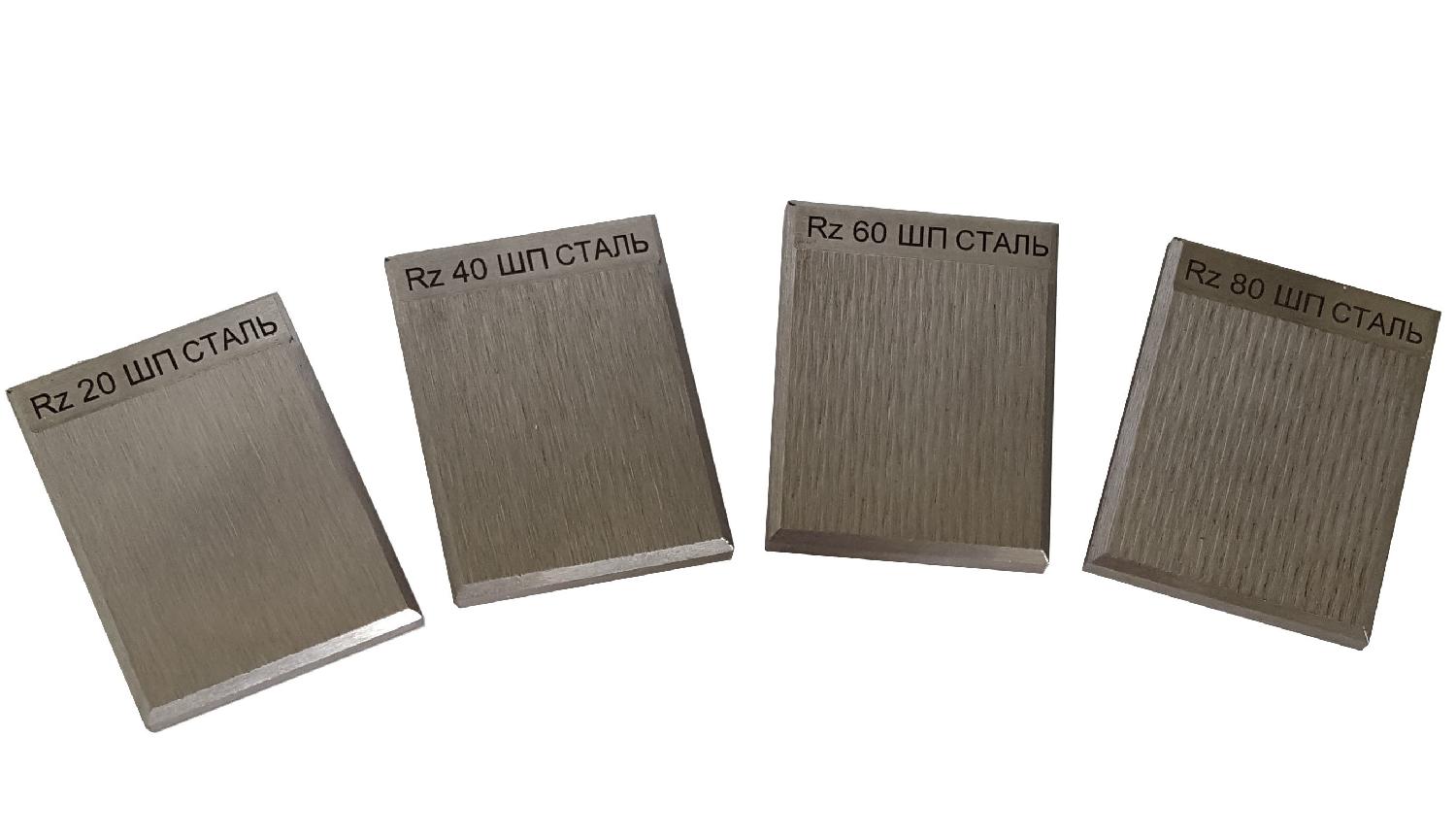

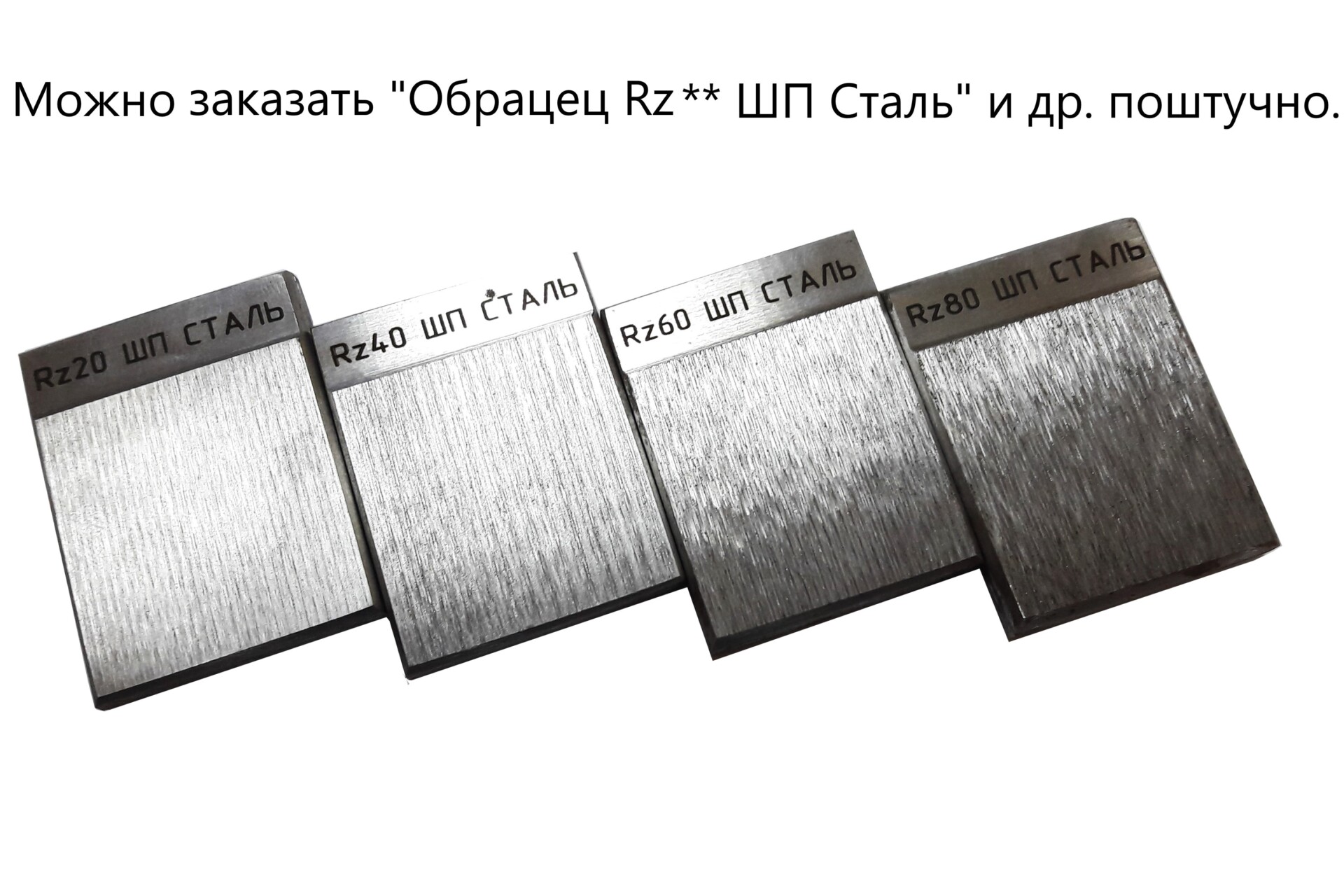

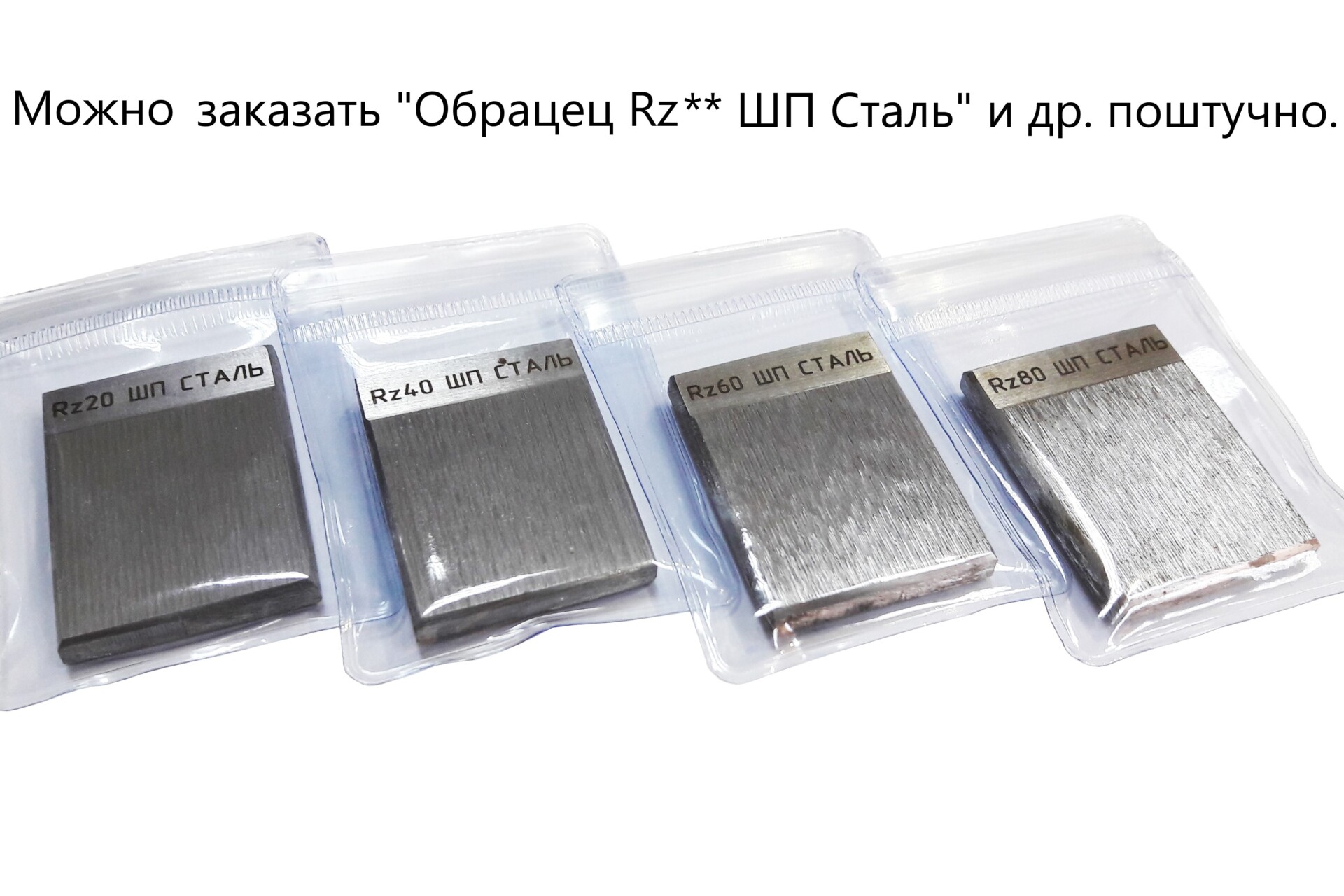

Обозначение и заказ. Образцы поставляются наборами из 4 шт. с различными номинальными значениями Rz, возможна поставка отдельных образцов. Пример обозначения образца: «Образец шероховатости Rz 10 ШП; СТАЛЬ». Пример обозначения набора: «Набор ОШС-ШП Rz: 10; 20; 40; 60».

Номинальное значение параметра, условное обозначение способа обработки и материал нанесены со стороны рабочей поверхности образца.

ОШС-ШП Rz 10; 20; 30; 40 — 3 комплекта.
ОШС-ШП Rz 20; 40; 60; 80 — 1 комплект.
ОШС-ШП Rz 30 — 1 комплект из 6 шт. образцов.

Срок изготовления — 30 дней при отсутствии на складе. Все наборы поставляются со свидетельством о поверке, номер в госреестре 76029-19. Срок поверки — 2 дня.

Изготовлены на московском инструментальном заводе «Калибр», который разработал и выпускал их с 1932 г.

Справочные материалы. Для осуществления проверки шероховатости используются два метода:

Качественный — метод сравнения с образцами ОШС или ОЧП.
Количественный — с использованием приборов контактных и бесконтактных.

При качественном контроле проводится сравнение поверхности образца из набора и поверхности испытуемого изделия путём визуального осмотра и на ощупь. Визуальный осмотр позволяет охарактеризовать поверхностный слой при значениях Ra=0,6…0,8 мкм и выше.

Класс чистоты в технической документации обозначают равносторонним треугольником, рядом с которым арабскими цифрами указывается номер класса, а для 6—14-го классов также одной из букв: а, б, в. Различные технологические процессы обеспечивают получение поверхностей разных классов чистоты. Принадлежность поверхностей к одному классу чистоты не является достаточной для заключения об идентичности поведения деталей при эксплуатации.

Самый точный класс чистоты — 14-й, самый грубый — 1-й. В производстве встречаются ограничительные и соединительные, установочные, рабочие и специальные поверхности. Для них приведены значения Ra и Rz в справочной таблице исходного описания.

Документы

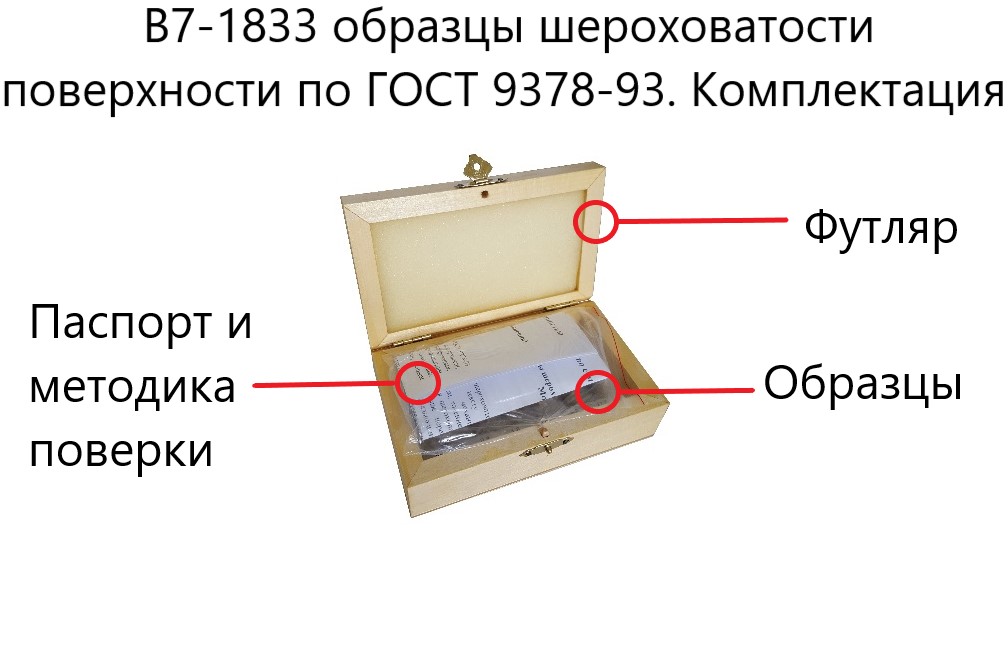

Комплектность

Наименование	Обозначение	Количество
Образцы	модификации В7-1833	По заказу
Футляр	—	1 шт.
Паспорт	В7-1833.0.00.0.00ПС	1 шт.
Методика поверки	РТ-МП-5412-445-2019	1 экз.
Свидетельство о поверке	—	1 шт.
