Успех КБИ-309Ц — кабелеискатель с цветным экраном

В наличии

Морозоустойчивый трассопоисковый приемник для поиска и трассировки подземных коммуникаций, определения глубины их залегания и мест повреждений. Цветной дисплей показывает положение коммуникации, графики и уровни сигналов; температура эксплуатации — от -30 до +50°С.

Задать вопрос
Поделиться

Технические характеристики

Частоты фильтров	100, 1024, 120, 200000, 300, 32768, 50, 512, 60, 8192
Глубина обнаружения	0,01….30,00 м
Питание	внешний источник 5 В, 3А (Power Bank), Встроенный аккумулятор 12,8 А*ч
Время непрерывной работы	8
Диапазон рабочих температур	-30…60, -30…60 °С
Степень защиты оболочки	IP65
Режимы «Широкая полоса»	Электросети, ШП, Связь, 50..7 кГц
Двухчастотные режимы	512 / 1024 кГц; 1024 / 2048 кГц
Режимы «Две трассы»	512 / 50 Гц; 1024 / 50 Гц
«Своя» частота	Три редактируемые частоты из диапазона 51… 40000 Гц
Динамический диапазон входных сигналов	140 дБ
Количество встроенных датчиков	5
Максимальная чувствительность (33 кГц)	0,9 мкА на расстоянии 1 м
Подключаемые внешние датчики	ДКИ-117, DKI-65, ДОДК-117, MED-127, NR-117М, CI-105(108,110)/ХХ производства «ТЕХНО-АС»
Дальность связи при управлении генератором для АП-019.4L	До 1200 м при прямой видимости
Точность определения глубины залегания	± 5 см при глубине до 1 м; ± 5% при глубине свыше 1 м
Измерение «сигнального» тока в коммуникации	0,001….50,00 А
Точность определения оси коммуникации	± 5 см при глубине до 1 м; ± 5% от глубины залегания при глубине свыше 1 м
Работа с импульсными сигналами	При работе с генераторами производства «ТЕХНО-АС»
Визуальная индикация	Дисплей 4.3″, TFT, 480х272, 1000 cd/m2, 16 млн цветов автоматическая и ручная регулировка яркости
Режимы индикации	«Трасса», «Две трассы», «2F», «График 2F», «Пик», «Ноль», «График Макс», «График Мин», «Мин/Макс», «Шкала» , «Зонд»
Звуковая индикация	Синтезированный звук с ЧМ; Натуральный; Звук нажатия кнопок; Сигнал дефекта
Режим «Сон»	0…23 час 59 мин

Описание

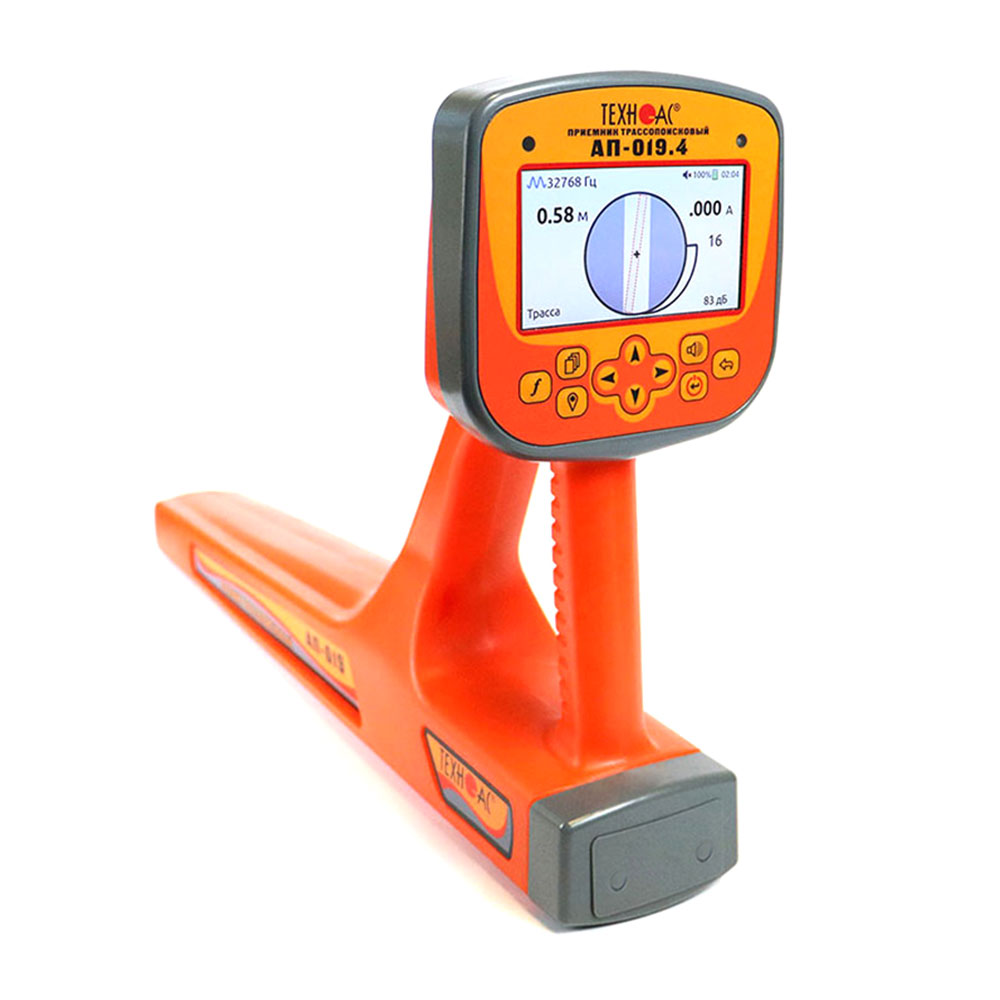

Морозоустойчивый трассопоисковый приемник в виде моноблока с отображением на графическом цветном ЖК дисплее линии положения коммуникации, графиков и шкал изменения уровней входных сигналов, цифровых значений уровней сигнала, расстояния до оси коммуникации, величины протекающего по ней тока и других параметров с диапазоном температуры эксплуатации от -30 до +50°С.

Назначение кабелеискателя Успех КБИ-309Ц.
- Обследование участка местности с целью поиска и трассировки коммуникаций.
- Определение глубины залегания коммуникаций.
- Определение мест пересечения и мест разветвления коммуникаций.
- Определение мест повреждения коммуникаций, в том числе, при помощи подключаемых к прибору внешних датчиков.
- Выбор кабеля из пучка при помощи подключаемых к прибору клещей индукционных или накладной рамки.
- Одновременное проведение трассировки и дефектоскопии.

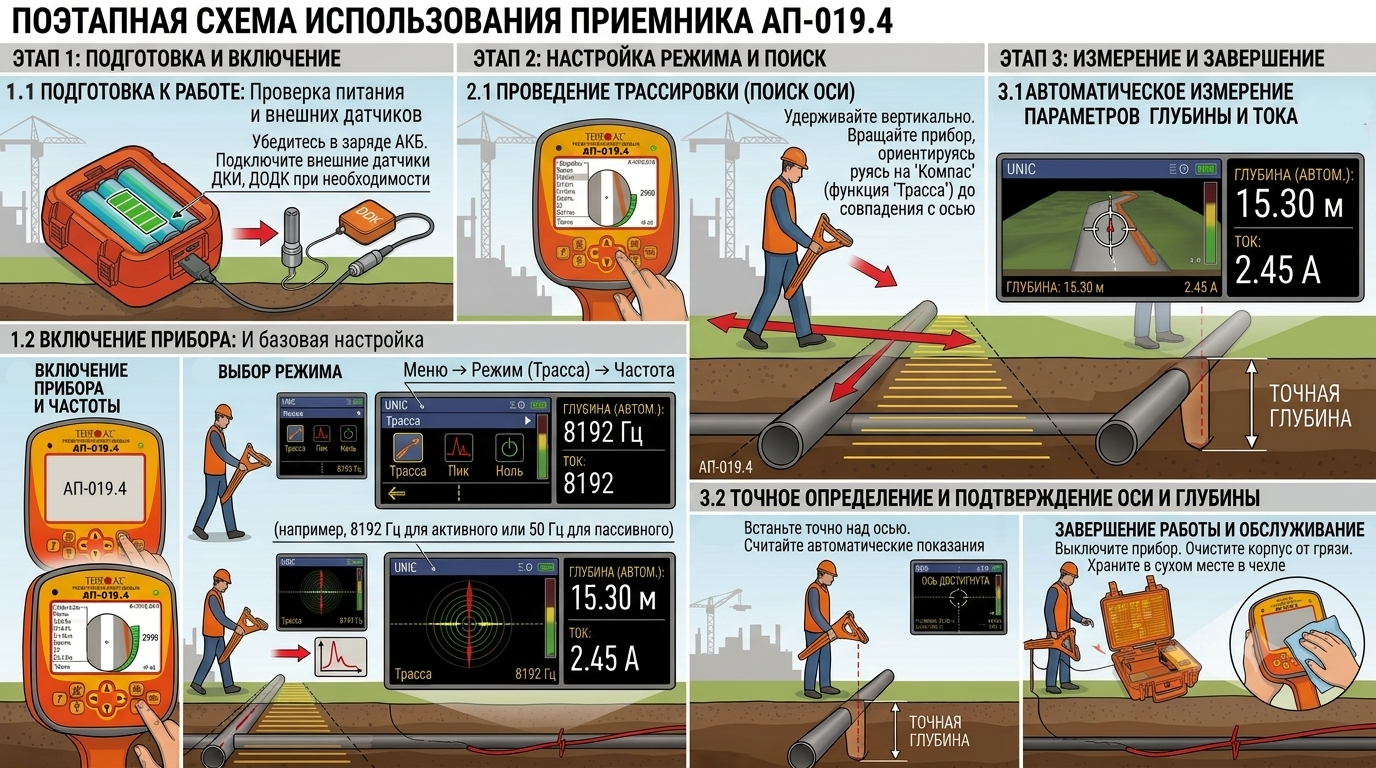

Режимы индикации приемника АП-019.4.
- Режим «Трасса»
- Режим «Ноль»
- Режим «Пик»
- Режим «График Макс.»
- Режим «График Мин.»
- Режим «Мин./Макс.»
- Режим «2F 1024/2048»
Особенности
- Современный цифровой трассопоисковый приемник-моноблок.
- Цветной дисплей с автоматической и ручной регулировкой яркости.
- Температура эксплуатации от -30 до +50°С.
- Широкий набор рабочих частот: 50 Гц, 60 Гц, 100 Гц, 120 Гц, 512 Гц, 1024 Гц, 8192 Гц, 32768 Гц, двухчастотный режим 1024/2048 Гц, широкая полоса 50…7000 Гц и широкая полоса 7…14 кГц.
- Широкий набор режимов индикации: «Трасса», «Ноль», «Пик», «График Макс», «График Мин», «Мин./Макс.», «2F 1024/2048».
- Возможность выбора активных рабочих частот и режимов работы.
- Функция «Компас», шкалы и смещающиеся во времени графики изменения уровней входных сигналов на дисплее прибора позволяют оператору максимально эффективно использовать возможности прибора.
- Автоматический расчет и вывод на экран глубины залегания коммуникации и тока в линии.
- Встроенный динамик с регулировкой уровня громкости.
- Настраиваемый режим «Сон» для экономии заряда батарей.
- Дополнительные функции при подключении внешних датчиков.
- Меню на двух языках (русский и английский).
- Возможность подключения внешнего аккумулятора Power Bank.
Применение
- Электросети.
- Телекоммуникация.
- Строительно-монтажные организации.
- ЖКХ.
- Водоканалы.
- Теплосети.
- Нефтегазовая отрасль.
Комплектация
- Трассопоисковый приемник АП-019.4 — 1 шт.
- Аккумулятор 26500 (установлены в батарейном отсеке) — 4 шт.
- Зарядное устройство HD-8992A — 1 шт.
- Кабель USB 2.0 AM-mini USB 1 м — 1 шт.
- Сумка для приемника (чехол 53212) — 1 шт.
- Руководство по эксплуатации — 1 шт.
- Паспорт — 1 шт.
