Успех АГ-309.60ЦК — трассоискатель с цветным экраном и функцией сохранения GPS/ГЛОНАСС координат

В наличии

Комплект предназначен для поиска и трассировки подземных кабельных линий, металлических трубопроводов и других коммуникаций из токопроводящих материалов. Приемник с цветным дисплеем автоматически рассчитывает глубину залегания до 30 м; генератор обеспечивает трассировку на расстояние до 10 км.

Подключение к коммуникации возможно контактным и бесконтактным способом. Комплект оснащен GPS/ГЛОНАСС-модулем для сохранения координат.

  • Технические характеристики

    Диапазон частот 1024, 50, 60, 100 («Катод. защ.»), 120, 300, 512, 1024, 8192, 32768 Гц, 200 кГц, 8192, f2, f3, ±0,1%: 512, Частоты SIN f1
    Питание внешний источник 5 В, 3А (Power Bank), Встроенный аккумулятор 12,8 А*ч
    Время непрерывной работы 8
    Определение глубины залегания коммуникации 0,01….30,00 м
    Точность определения глубины залегания ± 5 см при глубине до 1 м; ± 5% при глубине свыше 1 м
    Точность определения оси коммуникации ± 5 см при глубине до 1 м; ± 5% от глубины залегания при глубине свыше 1 м
    Трассировка коммуникаций до 10 км
    Выходная мощность генератора до 180 Вт
    Диапазон температур эксплуатации -30…+50°С
    Режимы «Широкая полоса» Электросети, ШП, Связь, 50..7 кГц
    Двухчастотные режимы 512 / 1024 кГц; 1024 / 2048 кГц
    Режимы «Две трассы» 512 / 50 Гц; 1024 / 50 Гц
    «Своя» частота Три редактируемые частоты из диапазона 51… 40000 Гц
    Частота фильтра в режиме «Зонд» 512 Гц; 8192 Гц
    Динамический диапазон входных сигналов 140 дБ
    Количество встроенных датчиков 5
    Максимальная чувствительность (33 кГц) 0,9 мкА на расстоянии 1 м
    Объем памяти модуля GPS Не менее 500000 точек
    Подключаемые внешние датчики ДКИ-117, DKI-65, ДОДК-117, MED-127, NR-117М, CI-105(108,110)/ХХ производства «ТЕХНО-АС»
    Дальность связи при управлении генератором для АП-019.5L До 1200 м при прямой видимости
    Измерение «сигнального» тока в коммуникации 0,001….50,00 А
    Визуальная индикация Дисплей 4.3″, TFT, 480х272, 1000 cd/m2, 16 млн цветов, автоматическая и ручная регулировка яркости
    Режимы индикации «Трасса», «Две трассы», «2F», «График 2F», «Пик», «Ноль», «График Макс», «График Мин», «Мин/Макс», «Шкала», «Зонд»
    Звуковая индикация Синтезированный звук с ЧМ; натуральный; звук нажатия кнопок; сигнал дефекта
    Режим «Сон» 0…23 час 59 мин
    Температура эксплуатации / хранения -30…60 / -30…60 °С
    Степень защиты корпуса IP54
    Частоты следования ударов НЧ / СЧ / ВЧ 0,5 / 1 / 2
    Максимальное выходное напряжение 220 В при автономном питании; 330 В с добавлением внешнего аккумулятора 12/24 В; 140 В при питании от сетевого блока
    Выходная мощность 7,5; 15; 30; 60; 120; 180 Вт в зависимости от режима и источника питания
    Допустимое сопротивление нагрузки любое (0…∞), ограничение тока на «низкоомных» нагрузках, работа на емкость оборванного кабеля
    Согласование с нагрузкой автоматическое, обеспечивающее достижение заданной мощности в нагрузке
    Встроенный аккумуляторный комплект два свинцово-кислотных герметизированных аккумулятора 12 В / 7 Ач (технология AGM) с перекоммутацией: 12 В / 14 Ач или 24 В / 7 Ач
    Сетевой блок для работы или зарядки аккумуляторов выходное напряжение 15 В, выходной ток до 6,7 А
    Автоматические функции автосогласование (достижение заданной мощности в нагрузке); специальная программа управления передающей антенной; встроенный контроллер заряда, работающий с внешним источником 15…15.3 В; «автоопределение» подключения и отключения передающей антенны и ударного механизма
    Автоматические выключения генерации (зарядки) при разряде аккумуляторов ниже допустимой нормы; при несоответствии внешнего напряжения питания режиму генерации / зарядки; при переключении режима сетевого питания в процессе зарядки; при коротком замыкании выхода в процессе согласования; при несоответствии режима генерации наличию / отсутствию передающей антенны или ударного механизма на выходе
    Автоматическое повторное согласование при повышении установившейся выдаваемой мощности вследствие несанкционированного уменьшения сопротивления нагрузки; при переключении частоты / режима генерации «SIN»; при определенных изменениях напряжения питания
    Типы подключаемых нагрузок при генерации «SIN» непосредственное подключение к объекту с «возвратом» тока через жилу или броню кабеля; непосредственное подключение к объекту с «возвратом тока через землю» при помощи штыря заземления; индуктивное подключение с применением передающей рамочной антенны на частоте 8192 Гц; индуктивное подключение с применением передающих «клещей»
    Выходной усилитель мощности импульсный, технология CLASS D(BD), КПД > 80%
    Индикация генератора светодиоды трехцветные «питание» и «выход»: напряжение и состояние питания; мощность и состояние выхода красный; возможность или наличие «опасного» напряжения на выходе (>40 В)
    Управление генератором клавишные переключатели на 3 положения и на 2 положения; красная кнопка для загрузки в потенциально «опасном» режиме с «неограниченным» выходным напряжением
    Допустимый диапазон температур окружающей среды при эксплуатации -30…+60ºС
    Класс климатической защиты IP65
    Максимальная мощность, подводимая к «рамке» 10 Вт
    Модуль полного комплексного сопротивления на частоте 8192 Гц 36 Ом
    Тип корпуса пластмассовый, герметичный
  • Описание

    Трассоискатель Успех АГ-309.60ЦК предназначен для поиска подземных коммуникаций: кабельных линий, металлических трубопроводов и других коммуникаций из токопроводящих материалов.

    В составе комплекта — приемник-моноблок с цветным ЖК-дисплеем. На дисплей выводится изображение трассы; прибор автоматически рассчитывает глубину залегания коммуникации до 30 м и величину тока в линии. Генератор имеет мощность до 180 Вт и дальность работы до 10 км.

    Подключение к искомой трассе возможно контактным и бесконтактным способом.

    Режимы индикации приемника АП-019.5.

    Программа Менеджер АП-019. Программа предназначена для считывания сохраненных точек с приборов АП-019 (кроме АП-019.1, АП-019.4), отображения их на карте, редактирования взаимосвязи между точками (построения трека), а также экспорта в KML, CSV, XLSX и DXF форматы.

    Системные требования программы. Операционная система Windows 7/10/11 (32/64 Bit); CPU Intel Core 2 Duo или Phenom II x4/x6 и выше; ОЗУ 2 GB; место на жестком диске 500 МБ.

    Вся необходимая информация для работы с программой содержится в разделе «Справка».

  • Применение

    • Определение местоположения и глубины залегания скрытых подземных коммуникаций на глубине до 30 м.
    • Трассировка коммуникаций с использованием генератора на расстояние до 10 км.
    • Поиск электрических кабелей под напряжением.
    • Поиск мест пересечения трубопровода и кабеля.
    • Определение мест повреждения кабельных линий.
    • Обследование участков местности перед проведением земляных работ.
    • Трассировка коммуникаций с сохранением координат и параметров точек.

    Рекомендуемые области применения.

    • Электросети.
    • Телекоммуникация.
    • Строительно-монтажные организации.
    • ЖКХ.
    • Водоканалы.
    • Теплосети.
    • Нефтегазовая отрасль.
    • Геодезия.
  • Особенности

    Особенности приемника АП-019.5.

    • Современный цифровой трассопоисковый приемник-моноблок.
    • Цветной дисплей с автоматической и ручной регулировкой яркости.
    • Встроенный GPS/ГЛОНАСС-модуль для определения и записи координат нахождения коммуникации.
    • Температура эксплуатации от -30 до +50°С.
    • Рабочие частоты: 50 Гц, 60 Гц, 100 Гц, 120 Гц, 512 Гц, 1024 Гц, 8192 Гц, 32768 Гц, двухчастотный режим 1024/2048 Гц, широкая полоса 50…7000 Гц и широкая полоса 7…14 кГц.
    • Режимы индикации: «Трасса», «Ноль», «Пик», «График Макс», «График Мин», «Мин./Макс.», «2F 1024/2048».
    • Возможность выбора активных рабочих частот и режимов работы.
    • Функция «Компас», шкалы и смещающиеся во времени графики изменения уровней входных сигналов на дисплее прибора позволяют оператору использовать возможности прибора.
    • Автоматический расчет и вывод на экран глубины залегания коммуникации и тока в линии.
    • Встроенный динамик с регулировкой уровня громкости.
    • Настраиваемый режим «Сон» для экономии заряда батарей.
    • Дополнительные функции при подключении внешних датчиков.
    • Меню на двух языках: русском и английском.
    • Возможность подключения внешнего аккумулятора Power Bank.

    Особенности генератора АГ-144.1.

    • Возможность выбора мощности генератора в зависимости от решаемых задач: от 7,5 до 180 Вт.
    • При работе генератора выполняется автоматическое согласование с нагрузкой в широком диапазоне сопротивлений и автоматическое повторное согласование.
    • Длительное время непрерывной работы от собственного аккумулятора.
  • Комплектация

    Наименование Количество

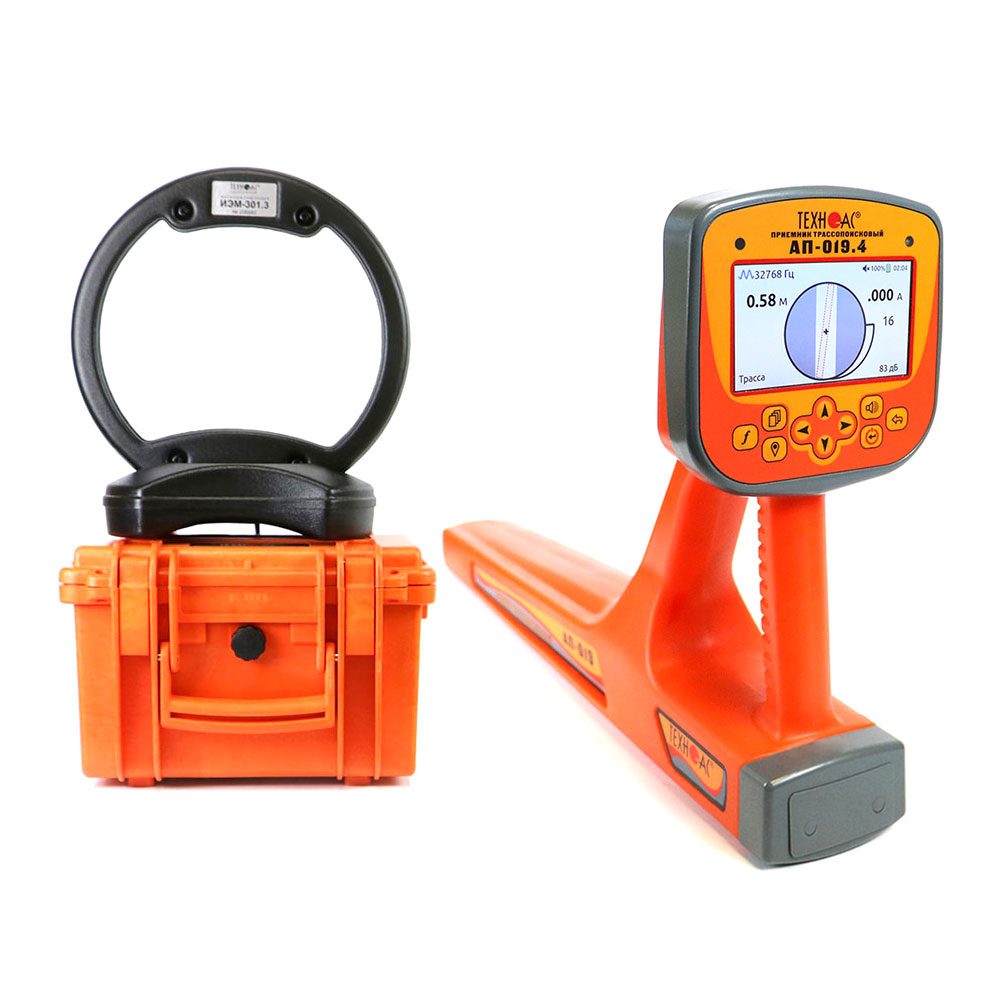

    Трассопоисковый приемник АП-019.5 1 шт.
    Генератор трассировочный АГ-144.1 1 шт.
    Индукционная антенна ИЭМ-301.3 1 шт.
    Кабель VENTION mini USB-USB 1,5 м 1 шт.
    Блок питания CD122 1 шт.
    Кабель для заземления АГ105.02.020 1 шт.
    Кабель для подключения внешнего аккумулятора АГ144.02.020 1 шт.
    Кабель для зарядного устройства AG144.02.060 1 шт.
    Кабель выходной АГ120.02.050 1 шт.
    Штырь заземления АГ110.02.004 2 шт.
    Контакт магнитный АГ120.02.090 2 шт.
    Чехол для приемника 1 шт.
    Чехол для генератора 1 шт.
    Чехол для индукционной антенны 1 шт.
    Сумка для комплекта 1 шт.
    Руководство по эксплуатации 2 шт.
    Паспорт 1 шт.
  • Дополнительно

    • Комплект аксессуаров для заземления коммуникации

      8 037 ₽

    • ДКИ-137 — датчик контроля качества изоляции

      По запросу

    • NR-117M — накладная рамка

      48 627 ₽

    • Индукционные клещи CI-110/50 — клещи индукционные

      30 144 ₽

    • CI-110/100 — клещи индукционные

      36 249 ₽

    • CI-110/125 — клещи индукционные

      71 721 ₽

    • ДОДК-117 — датчик определитель дефектов коммуникаций

      23 907 ₽

    • MED-127 — малогабаритный электромагнитный датчик

      12 927 ₽
