Успех АГ-309.30ЦК — трассоискатель с цветным экраном и функцией сохранения GPS/ГЛОНАСС координат

В наличии

387 828 ₽

Купить в 1 клик

Трассоискатель для поиска подземных коммуникаций и неисправностей кабельных линий, а также обследования местности перед земляными работами. Цветной дисплей отображает трассу, глубину залегания и ток в линии; прибор сохраняет координаты GPS/ГЛОНАСС. Глубина определения — до 30 м, трассировка с генератором — до 5 км.

  • Технические характеристики

    Диапазон частот 1024, 1024 кГц, 2048 кГц, 32768, 32768 для «LC» или 8192 для «AH», 50 Гц, 50, 60, 100 («Катод. защ.»), 120, 300, 512, 1024, 8192, 32768 Гц, 200 кГц, 512, 512 Гц, 8192, 8192 Гц, Три редактируемые частоты из диапазона 51… 40000 Гц, Электросети, ШП, Связь, 50..7 кГц
    Питание 4 элемента LiFePO4 26700 3,2В последовательно, внешний источник 5 В, 3А (Power Bank), Встроенный аккумулятор 12,8 А*ч, максимально допустимое напряжение 15, минимально допустимое напряжение 10, например, аккумуляторы автомобильные «12 В», напряжение 10…15 В, мощность ≥ 80 Вт
    Время непрерывной работы 1.2, 5, 8
    Динамический диапазон входных сигналов 140 дБ
    Количество встроенных датчиков 5
    Максимальная чувствительность (33 кГц) 0,9 мкА на расстоянии 1 м
    Объем памяти модуля GPS Не менее 500000 точек
    Подключаемые внешние датчики ДКИ-117, DKI-65, ДОДК-117, MED-127, NR-117М, CI-105(108,110)/ХХ производства «ТЕХНО-АС»
    Дальность связи при управлении генератором для АП-019.5L До 1200 м при прямой видимости
    Определение глубины залегания коммуникации 0,01….30,00 м
    Точность определения глубины залегания ± 5 см при глубине до 1 м; ± 5% при глубине свыше 1 м
    Измерение «сигнального» тока в коммуникации 0,001….50,00 А
    Точность определения оси коммуникации ± 5 см при глубине до 1 м; ± 5% от глубины залегания при глубине свыше 1 м
    Работа с импульсными сигналами При работе с генераторами производства «ТЕХНО-АС»
    Визуальная индикация Дисплей 4.3″, TFT, 480х272, 1000 cd/m2, 16 млн цветов, автоматическая и ручная регулировка яркости
    Режимы индикации «Трасса», «Две трассы», «2F», «График 2F», «Пик», «Ноль», «График Макс», «График Мин», «Мин/Макс», «Шкала», «Зонд»
    Звуковая индикация Синтезированный звук с ЧМ; натуральный; звук нажатия кнопок; сигнал дефекта
    Режим «Сон» 0…23 час 59 мин
    Температура эксплуатации / хранения -30…60 / -30…60 °С
    Степень защиты корпуса IP54, IP65
    Режимы «модуляции» (сигналы специальной формы) Прерывистый «ПР»; длительность посылки 0,1 сек.; частота следования посылок 1 Гц; двухчастотный «2F» (одновременная генерация частот 1024 Гц и 8192 Гц); соотношение амплитуд 4/1
    Ограниченный программой выходной ток при ручном повышении 5 – при частотах 512 Гц / 1024 Гц / 8192 Гц / «2F»; 3 – при частоте 32768 Гц
    Выходной ток при автоматическом согласовании с внешней нагрузкой 0,1
    Максимальное выходное напряжение 48 – в двухчастотном режиме модуляции «2F»; 60 – в других режимах
    Максимальная выходная мощность 30 – в непрерывном «НП» режиме на сопротивления нагрузки до 120 Ом, в двухчастотном режиме «2F» на сопротивления нагрузки до 77 Ом; 60 – в прерывистом «ПР» режиме на сопротивления нагрузки до 60 Ом
    Устройство зарядное Заряжает до напряжения 14,6 В током до 10 А; обеспечивает генерацию одновременно с зарядкой
    Автоматическое управление выходной мощностью в процессе генерации Пропорциональное управление выходной мощностью в зависимости от «энергетического потенциала» источника питания
    Автоматические выключения прибора При напряжении питания < 8 В; при напряжении питания > 15,7 В; при коротком замыкании выхода в процессе автосогласования; при несоответствии режима генерации наличию или отсутствию внешней антенны на выходе – переход в режим «стоп»; через ≈100 сек. в режиме «стоп» (если не нажимаются кнопки)
    Согласование с нагрузкой Автоматическое, до достижения определенной интенсивности энергопотребления или до достижения тока в нагрузке ≥ 0,1 А; ручное после автоматического согласования
    Варианты подключения к исследуемой коммуникации Контактное подключение с возвратом тока через землю; бесконтактное подключение с применением встроенной передающей антенны «LC»; бесконтактное подключение с применением внешней индукционной передающей антенны «АН»; бесконтактное подключение с применением индукционных передающих клещей
    Классификация по ГОСТ Р 51318.22-2006 Класс А
    Выходной усилитель мощности Модифицированный CLASS D, КПД до 85%
    Светодиодные индикаторы Отдельные светодиоды, обозначающие параметры и режимы
    Цифровой индикатор Отображает значения параметров и режимов, а также реализует «МУЛЬТИМЕТР» выходных параметров: выходное напряжение (В), ток в нагрузке (А), мощность в нагрузке (Вт) и сопротивление нагрузки (Ом/кОм)
    Допустимый диапазон температур окружающей среды при эксплуатации -30…+60
  • Описание

    Трассоискатель с цветным экраном и функцией сохранения GPS/ГЛОНАСС координат предназначен для точного определения местоположения и глубины залегания подземных коммуникаций: силовых и сигнальных кабельных линий, армированных оптоволоконных линий и трубопроводов из электропроводных материалов. Прибор также позволяет искать неисправности кабельных линий, обследовать местность перед земляными работами и предотвращать повреждение инженерных коммуникаций.

    Приемник выполнен в виде моноблока с цветным ЖК-дисплеем. На дисплей выводится изображение трассы; прибор автоматически рассчитывает глубину залегания коммуникации до 30 м и величину тока в линии.

    В комплект входит компактный автономный генератор АГ-107 со встроенными элементами питания, дисплеем и индукционной антенной для бесконтактной трассировки коммуникаций. Выходная мощность генератора — до 60 Вт.

    Назначение.

    • Определение местоположения и глубины залегания скрытых подземных коммуникаций на глубине до 30 м.
    • Трассировка коммуникаций с использованием генератора на расстояние до 5 км.
    • Поиск электрических кабелей под напряжением и мест пересечения трубопровода и кабеля.
    • Определение мест повреждения кабельных линий.
    • Обследование участков местности перед проведением земляных работ.
    • Трассировка коммуникаций с сохранением координат и параметров точек.

    Режимы индикации приемника АП-019.5. В описании перечислены режимы «Трасса», «Ноль», «Пик», «График Макс.», «График Мин.», «Мин./Макс.» и «2F 1024/2048».

    Программа Менеджер АП-019. Системные требования. Операционная система Windows 7/10/11 (32/64 Bit); CPU — Intel Core 2 Duo или Phenom II x4/x6 и выше; ОЗУ — 2 GB; место на жестком диске — 500 МБ.

    Описание программы. Программа предназначена для считывания сохраненных точек с приборов АП-019 (кроме АП-019.1 и АП-019.4), отображения их на карте, редактирования взаимосвязи между точками (построения трека), а также экспорта в KML, CSV, XLSX и DXF форматы. Вся необходимая информация для работы с программой содержится в разделе «Справка».

  • Особенности

    Особенности приемника АП-019.5.

    • Современный цифровой трассопоисковый приемник-моноблок.
    • Цветной дисплей с автоматической и ручной регулировкой яркости.
    • Встроенный GPS/ГЛОНАСС-модуль для определения и записи координат нахождения коммуникации.
    • Температура эксплуатации от -30 до +50°С.
    • Рабочие частоты: 50 Гц, 60 Гц, 100 Гц, 120 Гц, 512 Гц, 1024 Гц, 8192 Гц, 32768 Гц; двухчастотный режим 1024/2048 Гц; широкая полоса 50…7000 Гц и 7…14 кГц.
    • Режимы индикации: «Трасса», «Ноль», «Пик», «График Макс», «График Мин», «Мин./Макс.», «2F 1024/2048».
    • Возможность выбора активных рабочих частот и режимов работы.
    • Функция «Компас», шкалы и смещающиеся во времени графики изменения уровней входных сигналов на дисплее.
    • Автоматический расчет и вывод на экран глубины залегания коммуникации и тока в линии.
    • Встроенный динамик с регулировкой уровня громкости.
    • Настраиваемый режим «Сон» для экономии заряда батарей.
    • Дополнительные функции при подключении внешних датчиков.
    • Меню на русском и английском языках.
    • Возможность подключения внешнего аккумулятора Power Bank.

    Особенности генератора АГ-107.

    • Встроенный заряжаемый аккумулятор.
    • Максимальная выходная мощность до 30 Вт в непрерывном и до 60 Вт в прерывистом режиме работы.
    • Максимальное выходное напряжение до 60 В.
    • Возможность работы от внешнего источника питания 10…25 В.
    • Сигнализация и защита от подключения на нагрузку с напряжением.
    • Защита от превышения допустимого напряжения внешнего питания (>27 В) и от наличия напряжения на выходных клипсах.
    • Встроенный мультиметр отображает напряжение, ток, сопротивление, мощность на выходе или напряжение питания.
    • Встроенная передающая антенна для бесконтактного наведения сигнала на коммуникацию.
    • Ручное уменьшение и увеличение мощности после автосогласования.
    • Небольшие габариты и вес.
  • Применение

    • Электросети.
    • Телекоммуникация.
    • Строительно-монтажные организации.
    • ЖКХ.
    • Водоканалы.
    • Теплосети.
    • Нефтегазовая отрасль.
    • Геодезия.
  • Комплектация

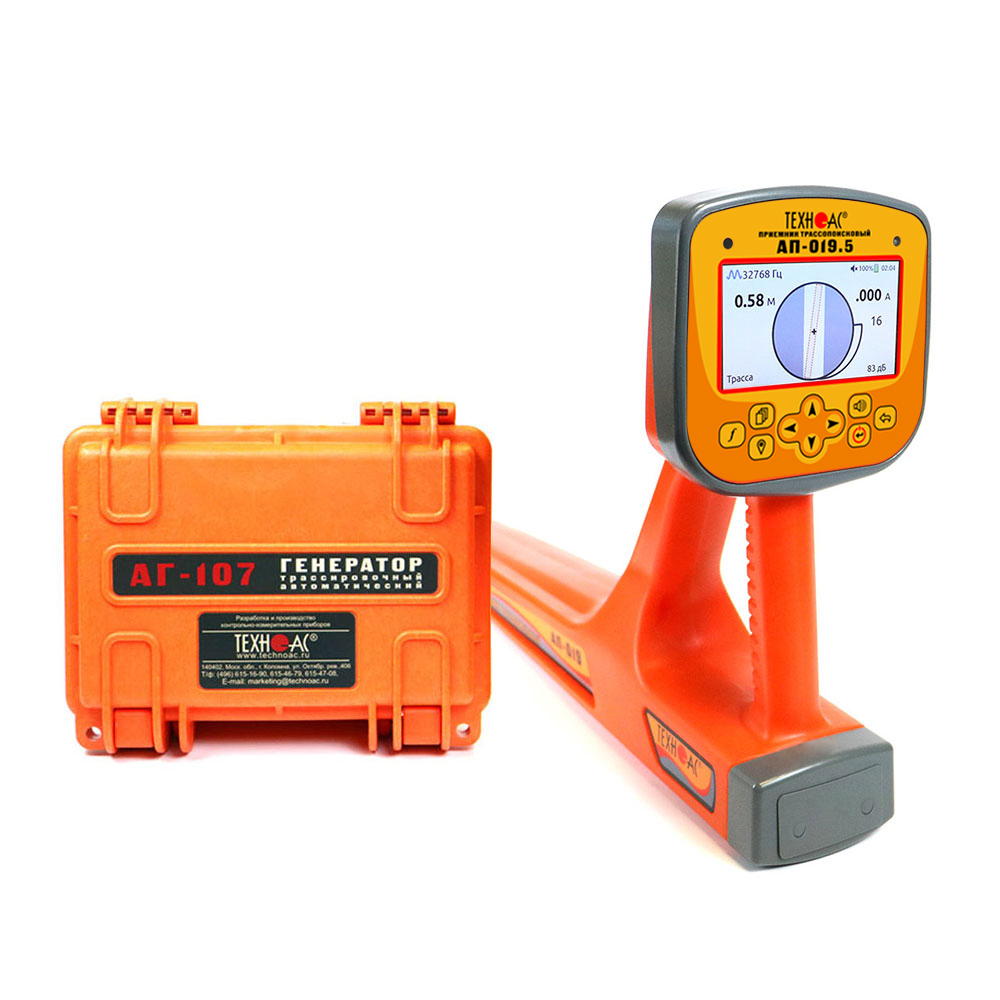

    • Трассопоисковый приемник АП-019.5 — 1 шт.
    • Генератор трассировочный АГ-107 — 1 шт.
    • Устройство зарядное АГ107.02.010 — 1 шт.
    • Кабель VENTION mini USB-USB 1,5 м — 1 шт.
    • Блок питания CD122 — 1 шт.
    • Кабель для заземления АГ105.02.020 — 1 шт.
    • Кабель для подключения внешнего аккумулятора AG107.02.030 — 1 шт.
    • Кабель выходной АГ120.02.050 — 1 шт.
    • Штырь заземления АГ110.02.004 — 2 шт.
    • Контакт магнитный АГ120.02.090 — 2 шт.
    • Сумка для приемника (чехол 53212) — 1 шт.
    • Сумка для комплекта (чехол 53222) — 1 шт.
    • Руководство по эксплуатации — 2 шт.
    • Паспорт — 1 шт.

    Дополнительная комплектация: индукционная антенна ИЭМ-301.5.
