Комплект предназначен для поиска подземных кабельных линий, металлических трубопроводов и других коммуникаций из токопроводящих материалов.

Включает приемник-моноблок с цветным ЖК-дисплеем и генератор. Прибор определяет глубину залегания до 30 м, а дальность трассировки составляет до 10 км.

Задать вопрос
Поделиться

Технические характеристики

Диапазон частот	200…9999 Гц, 50, 60, 100 («Катод. защ.»), 120, 300, 512, 1024, 8192, 32768 Гц, 200 кГц, выбираются в диапазоне с дискретностью 1 Гц и точностью ±0,05%, Три редактируемые частоты из диапазона 51… 40000 Гц
Питание	11…14 В, 22…28 В, внешний источник 5 В, 3А (Power Bank), Встроенный аккумулятор 12,8 А*ч, выходное напряжение 15 В, выходной ток 15 А max, два свинцово-кислотных герметизированных аккумулятора 12 В/15 Ач (технология AGM) с автоматической перекоммутацией 12 В/30 Ач или 24 В/15 Ач
Время непрерывной работы	1,7 ч, 11 ч, 25 ч, 25 ч при импульсных посылках одной частоты, 4,0 ч при непрерывной и двухчастотной генерации, 62 ч при генерации ударных импульсов, 8
Определение глубины залегания коммуникации	0,01….30,00 м
Точность определения глубины залегания	±5% при глубине свыше 1 м
Точность определения оси коммуникации	±5% при глубине свыше 1 м
Трассировка коммуникаций	до 10 км
Выходная мощность генератора	до 200 Вт
Режимы «Широкая полоса»	Электросети, ШП, Связь, 50..7 кГц
Двухчастотные режимы	512 / 1024 кГц; 1024 / 2048 кГц
Режимы «Две трассы»	512 / 50 Гц; 1024 / 50 Гц
Динамический диапазон входных сигналов	140 дБ
Количество встроенных датчиков	5
Максимальная чувствительность (33 кГц)	0,9 мкА на расстоянии 1 м
Дальность связи при управлении генератором для АП-019.4L	До 1200 м при прямой видимости
Измерение «сигнального» тока в коммуникации	0,001….50,00 А
Визуальная индикация	Дисплей 4.3″, TFT, 480х272, 1000 cd/m2, 16 млн цветов автоматическая и ручная регулировка яркости
Режим «Сон»	0…23 час 59 мин
Температура эксплуатации / хранения	-30…60 / -30…60 °С
Степень защиты корпуса	IP65, IP54
Максимальный выходной ток в ручном режиме	10 А при непрерывной и двухчастотной генерации; 15 А при кратковременных посылках
Выходной ток для автосогласования	0,1…9,9 А
Максимальное выходное напряжение	220 В автономно; 330 В с внешним аккумулятором 12 В; 110 В от сетевого блока
Максимальная выходная мощность	150 Вт непрерывно или 200 Вт импульсами при автономном питании или от внешнего аккумулятора 21 В; 200 Вт непрерывно или 300 Вт импульсами с внешним аккумулятором 12 В; 100 Вт от сетевого блока
Допустимое сопротивление нагрузки	любое (0…∞)
Время зарядки полностью разряженных автономных аккумуляторов	8 ч
Выходной усилитель мощности	импульсный, CLASS D(BD), КПД > 80%
Классификация электромагнитной совместимости по ГОСТ Р 51318.22-2006	класс А
Допустимый диапазон температур окружающей среды при эксплуатации	-30…+45ºС
Максимальная мощность, подводимая к «рамке»	10 Вт
Модуль полного комплексного сопротивления на частоте 8192 Гц	36 Ом
Тип корпуса	пластмассовый, герметичный

Описание
Трассопоисковый комплект для поиска подземных коммуникаций: кабельных линий, металлических трубопроводов и прочих коммуникаций из токопроводящих материалов.

В составе комплекта приемник в виде моноблока с цветным ЖК-дисплеем, на который выводится изображение трассы. В автоматическом режиме рассчитываются глубина залегания коммуникации до 30 м и величина тока в линии. В комплект также входит мультичастотный генератор с дальностью работы до 10 км.

Назначение кабелетрассоискателя Успех 4.120Д.
- Определение местоположения и глубины залегания скрытых подземных коммуникаций на глубине до 30 м.
- Трассировка коммуникаций с использованием генератора на расстояние до 10 км.
- Поиск электрических кабелей под напряжением.
- Поиск мест пересечения трубопровода и кабеля.
- Определение мест повреждения кабельных линий.
- Обследование участков местности перед проведением земляных работ.
Особенности

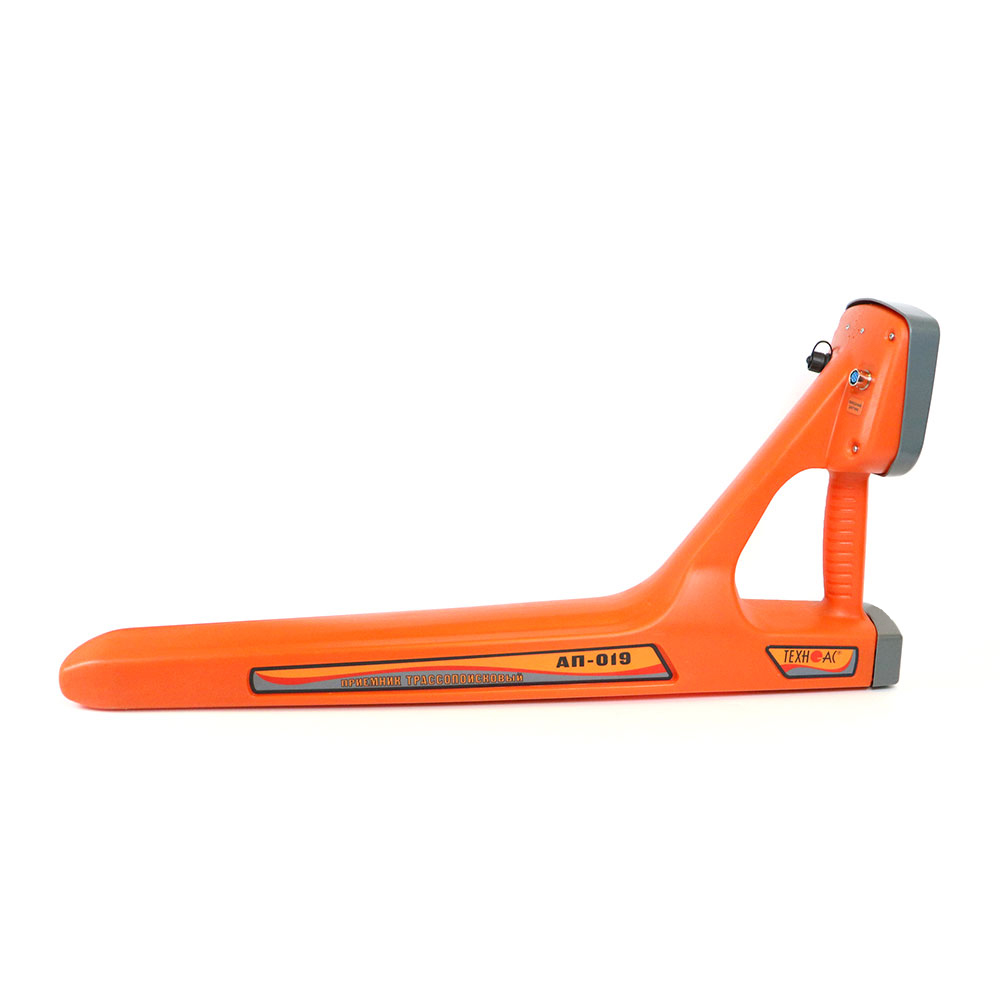

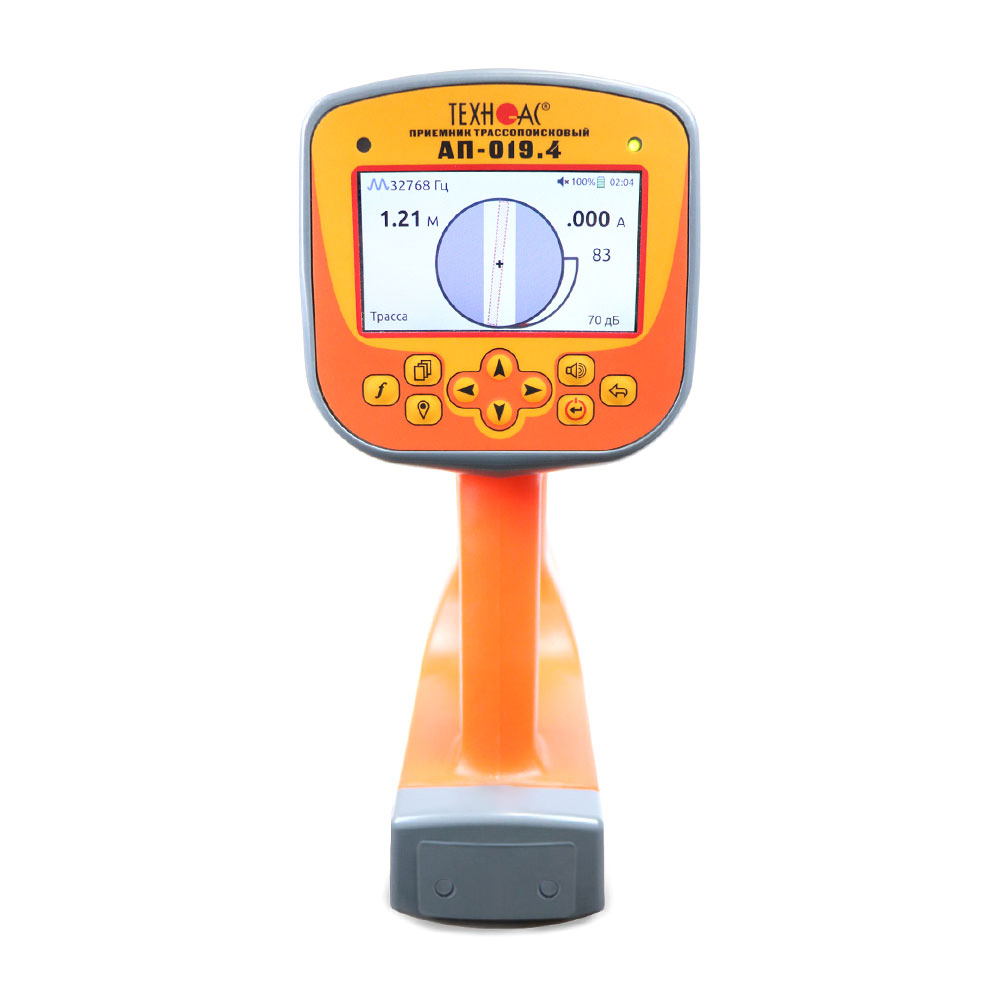

Приемник АП-019.4.
- Цифровой трассопоисковый приемник-моноблок с цветным дисплеем и автоматической и ручной регулировкой яркости.
- Широкий набор рабочих частот: 50 Гц, 60 Гц, 100 Гц, 120 Гц, 512 Гц, 1024 Гц, 8192 Гц, 32768 Гц, двухчастотный режим 1024/2048 Гц, широкая полоса 50…7000 Гц и широкая полоса 7…14 кГц.
- Широкий набор режимов индикации: «Трасса», «Ноль», «Пик», «График Макс», «График Мин», «Мин./Макс.», «2F 1024/2048».
- Возможность выбора активных рабочих частот и режимов работы.
- Функция «Компас», шкалы и смещающиеся во времени графики изменения уровней входных сигналов на дисплее.
- Автоматический расчет и вывод на экран глубины залегания коммуникации и тока в линии.
- Встроенный динамик с регулировкой уровня громкости и настраиваемый режим «Сон» для экономии заряда батарей.
- Дополнительные функции при подключении внешних датчиков. Меню на русском и английском языках.
- Возможность подключения внешнего аккумулятора Power Bank.

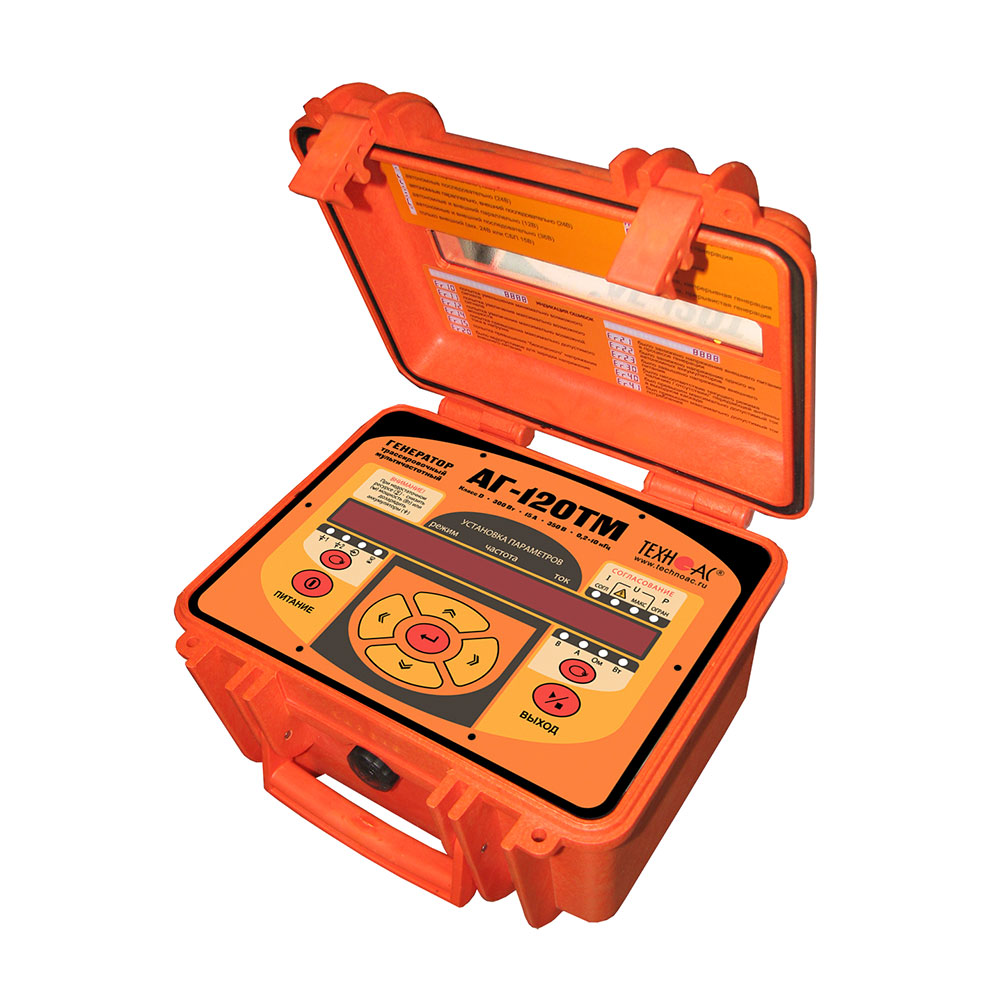

Генератор АГ-120ТМ.
- Автоматическое согласование по заданному току в нагрузке позволяет получить прогнозируемый уровень сигнала на входе поискового приемника.
- Мультичастотный многофункциональный прибор может комплектоваться любым поисковым приемником, использующим диапазон 200…10000 Гц.
- Автоматический выбор выходной мощности.
- Встроенный «мультиметр выхода» показывает напряжение, ток, сопротивление и мощность в нагрузке.
- Выходной ток до 15 А позволяет работать на низкоомных нагрузках.
- Возможность работы в дождливую погоду.
Применение
- Электросети.
- Телекоммуникация.
- Строительно-монтажные организации.
- ЖКХ.
- Водоканалы.
- Теплосети.
- Нефтегазовая отрасль.
- Геодезия.

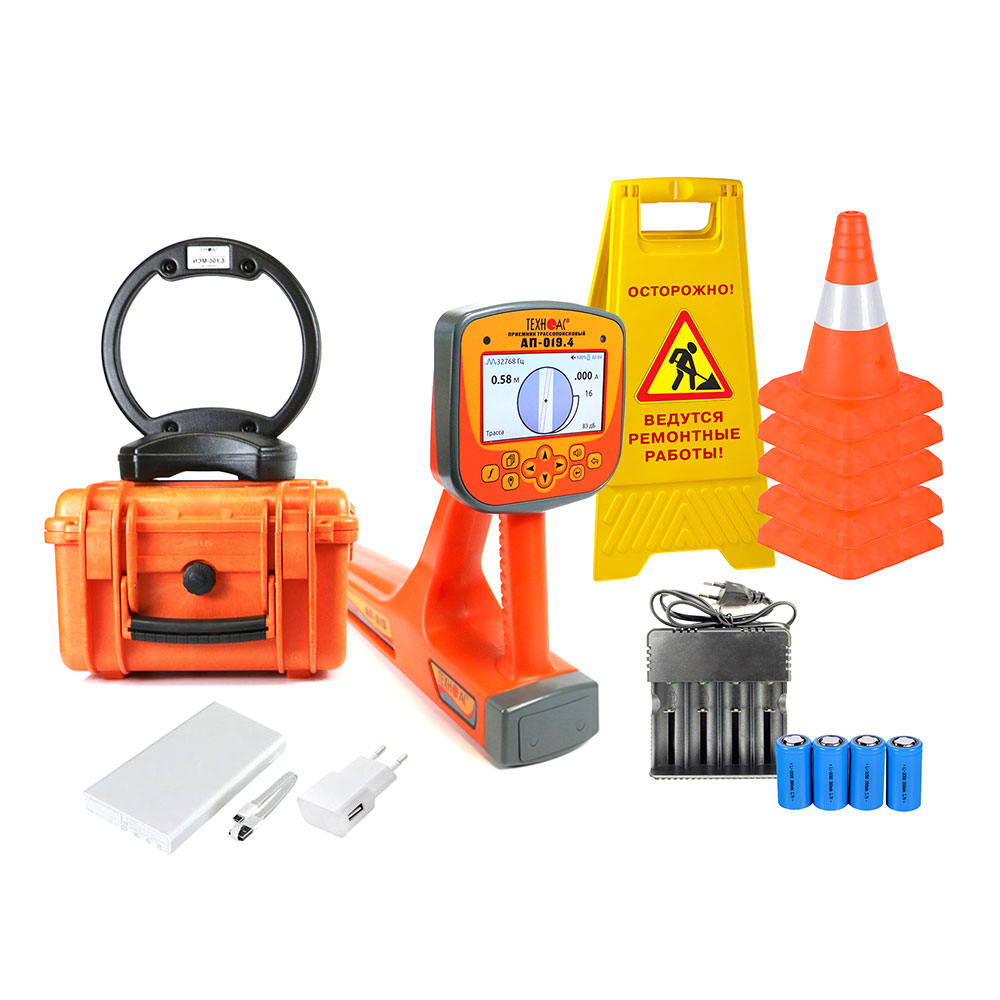

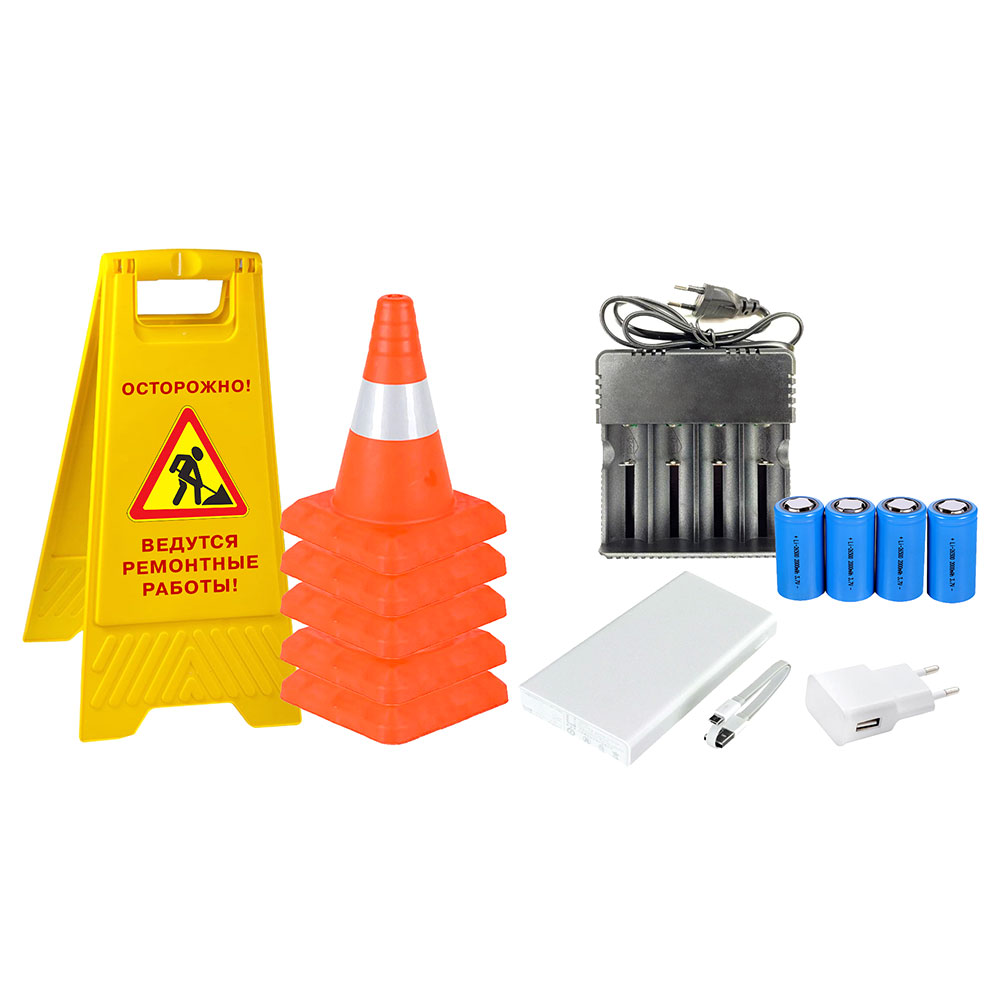

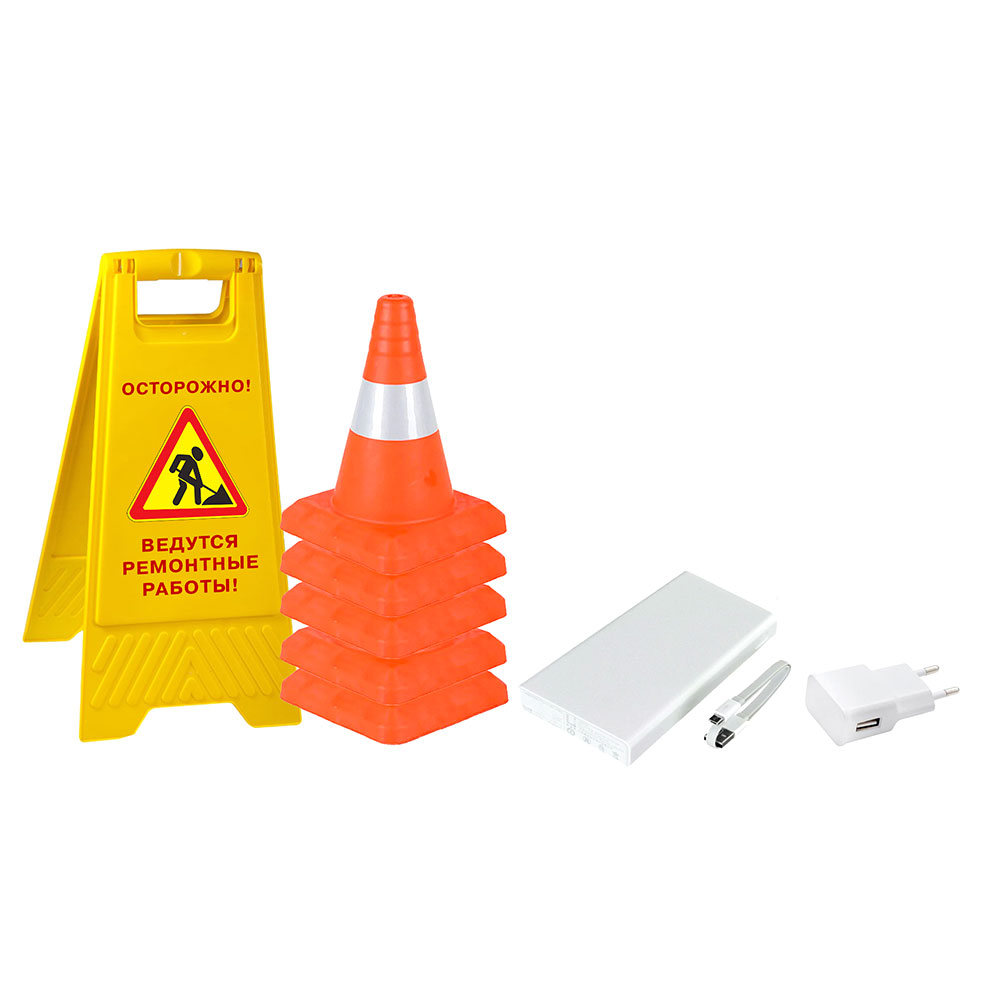

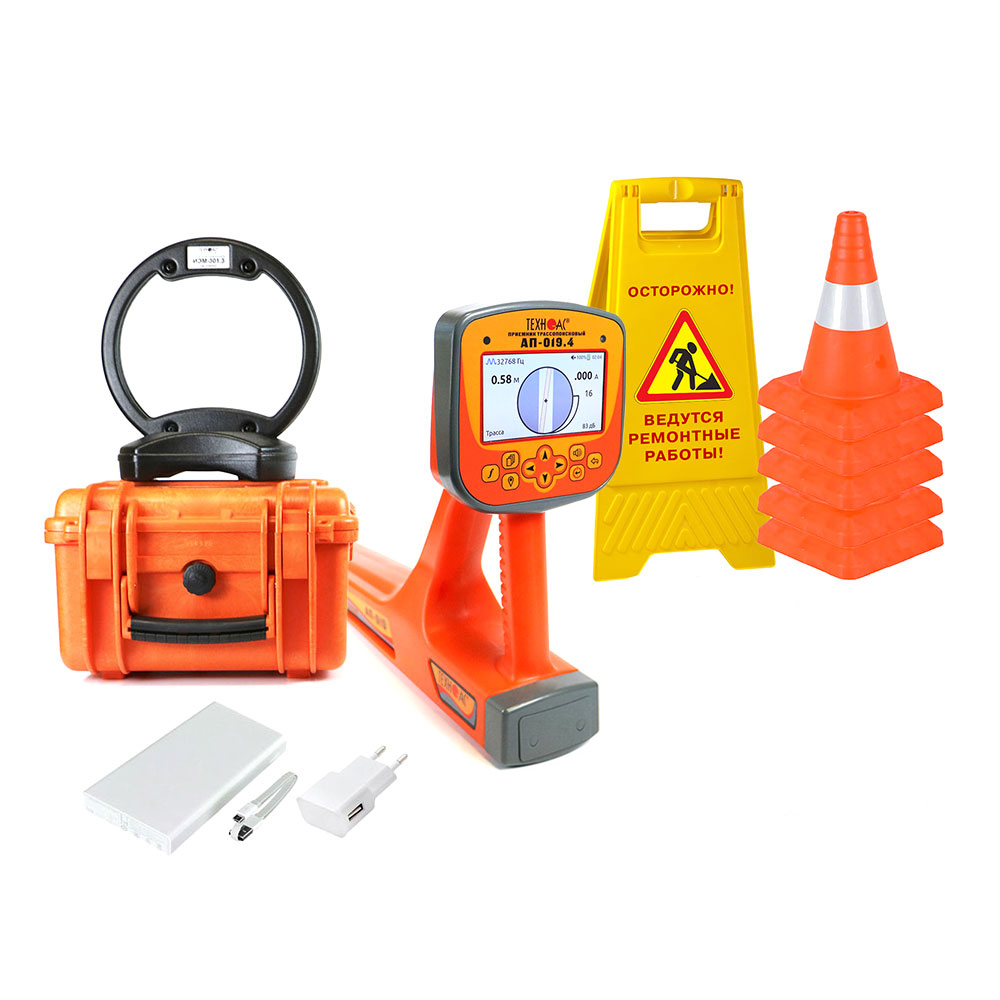

Комплектация
- Трассопоисковый приемник АП-019.4 — 1 шт.
- Генератор трассировочный АГ-120ТМ — 1 шт.
- Индукционная антенна ИЭМ-301.3 — 1 шт.
- Устройство зарядное AG120.02.100 — 1 шт.
- Кабель для подключения к внешнему аккумулятору АГ120.02.020 — 1 шт.
- Кабель АГ120.02.050 — 1 шт.
- Кабель АГ105.02.020 — 1 шт.
- Контакт магнитный АГ120.02.090 — 2 шт.
- Штырь заземления АГ110.02.004 — 2 шт.
- Зарядное устройство для приемника — 1 шт.
- Кабель USB 2,0 AM-mini USB 1 м — 1 шт.
- Колпачок изоляционный d=8 мм — 2 шт.
- Power bank, 20 000 mAh — 1 шт.
- Конус дорожный, высота 30 см — 5 шт.
- Аварийный знак «Люк открыт» или «Идут работы» — 1 шт.
- Сумка для индукционной антенны ИЭМ-301.3 (чехол 53107) — 1 шт.
- Сумка для генератора АГ-120ТМ (чехол 53181) — 1 шт.
- Сумка для приемника (чехол 53212) — 1 шт.
- Сумка для комплекта (чехол 53222) — 1 шт.
- Руководство по эксплуатации — 3 шт.
- Паспорт — 1 шт.
Гарантия

Гарантия производителя: 24 месяца.
