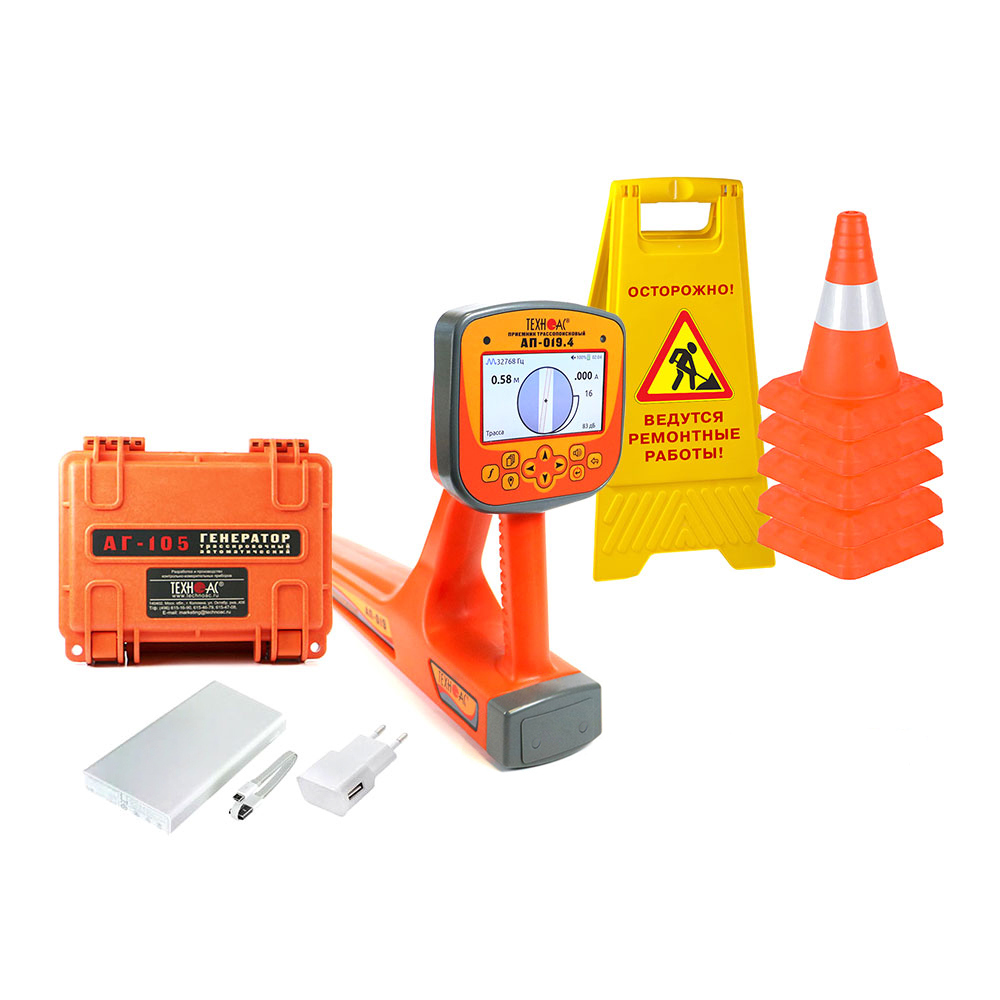

Успех 4.105Д — трассоискатель с цветным экраном

Name: Успех 4.105Д - трассоискатель с цветным экраном
SKU: 71215
Price: 424077 RUB
Availability: InStock

В наличии

Трассопоисковый комплект с приемником с цветным ЖК-дисплеем и генератором предназначен для обнаружения подземных коммуникаций и неисправностей кабельных линий.

Позволяет определять глубину залегания коммуникаций до 30 м и трассировать их на расстоянии до 3 км. Подключение к трассе возможно контактным и бесконтактным способом.

Задать вопрос
Поделиться

Технические характеристики

Диапазон частот	1024 «1.0», 32768 — «33» для «Lc» или 8192 — «8.2» для «AH», 32768 «33», 50, 60, 100 («Катод. защ.»), 120, 300, 512, 1024, 8192, 32768 Гц, 200 кГц, 512 «0.5», 512 Гц, 8192 — «8.2», 8192 «8.2», 8192 Гц
Питание	7…15 В, 8 щелочных элементов 1,5 В «тип С», Аккумулятор «12 В», внешний источник 5 В, 3А (Power Bank), Встроенный аккумулятор 12,8 А*ч, выходное напряжение 11…14 В при токе не менее 4 А, сетевой блок питания АГ114М.02.020 с выходным напряжением 15 В и мощностью 60 Вт
Время непрерывной работы	25, 5, 8
Режимы «Широкая полоса»	Электросети, ШП, Связь, 50..7 кГц
Двухчастотные режимы	512 / 1024 кГц; 1024 / 2048 кГц
Режимы «Две трассы»	512 / 50 Гц; 1024 / 50 Гц
«Своя» частота	Три редактируемые частоты из диапазона 51… 40000 Гц
Динамический диапазон входных сигналов	140 дБ
Количество встроенных датчиков	5
Максимальная чувствительность (33 кГц)	0,9 мкА на расстоянии 1 м
Подключаемые внешние датчики	ДКИ-117, DKI-65, ДОДК-117, MED-127, NR-117М, CI-105(108,110)/ХХ производства «ТЕХНО-АС»
Дальность связи при управлении генератором для АП-019.4L	До 1200 м при прямой видимости
Определение глубины залегания коммуникации	0,01….30,00 м
Точность определения глубины залегания	± 5 см при глубине до 1 м; ± 5% при глубине свыше 1 м
Измерение «сигнального» тока в коммуникации	0,001….50,00 А
Точность определения оси коммуникации	± 5 см при глубине до 1 м; ± 5% от глубины залегания при глубине свыше 1 м
Работа с импульсными сигналами	При работе с генераторами производства «ТЕХНО-АС»
Визуальная индикация	Дисплей 4.3″, TFT, 480х272, 1000 cd/m2, 16 млн цветов; автоматическая и ручная регулировка яркости
Режимы индикации	«Трасса», «Две трассы», «2F», «График 2F», «Пик», «Ноль», «График Макс», «График Мин», «Мин/Макс», «Шкала», «Зонд»
Звуковая индикация	Синтезированный звук с ЧМ; натуральный; звук нажатия кнопок; сигнал дефекта
Режим «Сон»	0…23 час 59 мин
Температура эксплуатации / хранения	-30…60 / -30…60 °С
Степень защиты корпуса	IP65
Режимы модуляции	Прерывистый «ПР»; длительность посылки 0,12 сек.; частота следования посылок 1 Гц; двухчастотный «2F» — одновременная генерация частот 1024 Гц и 8192 Гц; соотношение амплитуд 4/1
Выходной ток при ручном повышении	5 А при частотах 512 Гц, 1024 Гц и «2F»; 3 А при частоте 32768 Гц
Выходной ток при автоматическом согласовании	0,2 А при частотах 512 Гц, 1024 Гц и «2F»; 0,1 А при частотах 8192 Гц и 32768 Гц
Максимальное выходное напряжение	32 В в двухчастотном режиме модуляции «2F»; 40 В в других режимах
Максимальная выходная мощность	20 Вт при частотах 512 Гц, 1024 Гц и 8192 Гц; 6 Вт при частоте 32768 Гц
Автоматическое управление выходной мощностью	Пропорциональное управление выходной мощностью в зависимости от «энергетического потенциала» источника питания
Согласование с нагрузкой	Автоматическое; ручное кнопками МЕНЬШЕ / БОЛЬШЕ после автоматического согласования
Варианты подключения к исследуемой коммуникации	Контактное подключение с возвратом тока через землю; бесконтактное подключение со встроенной передающей антенной «LC», внешней передающей антенной «АН» или индукционными передающими клещами
Выходной усилитель мощности	Модифицированный CLASS D, КПД до 85%
Допустимый диапазон температур окружающей среды при эксплуатации	-30…+60ºС; с «батарейным» питанием эксплуатация при отрицательных температурах окружающей среды не рекомендуется
Степень защиты корпуса генератора	IP65 при закрытой крышке корпуса-кейса

Описание
Трассопоисковый комплект предназначен для определения местоположения и глубины залегания подземных коммуникаций, включая силовые и сигнальные кабельные линии, армированные оптоволоконные линии и трубопроводы из электропроводных материалов. Также комплект позволяет искать неисправности кабельных линий и обследовать местность перед земляными работами.

Приемник выполнен в виде моноблока с цветным ЖК-дисплеем, на который выводятся изображение трассы, глубина залегания коммуникации до 30 м и величина тока в линии.

Компактный автономный генератор оснащен дисплеем и встроенной индукционной антенной. Выходная мощность генератора — до 20 Вт, дальность работы — до 3 км.

Подключение к искомой трассе возможно контактным и бесконтактным способом.

Назначение трассоискателя Успех 4.105Д.
- Определение местоположения и глубины залегания скрытых подземных коммуникаций на глубине до 30 м.
- Трассировка коммуникаций с использованием генератора на расстояние до 3 км.
- Поиск электрических кабелей под напряжением.
- Поиск мест пересечения трубопровода и кабеля.
- Определение мест повреждения кабельных линий.
- Обследование участков местности перед проведением земляных работ.
Режимы индикации приемника АП-019.4.
- Режим «Трасса».
- Режим «Ноль».
- Режим «Пик».
- Режим «График Макс.».
- Режим «График Мин.».
- Режим «Мин./Макс.».
- Режим «2F 1024/2048».
Особенности

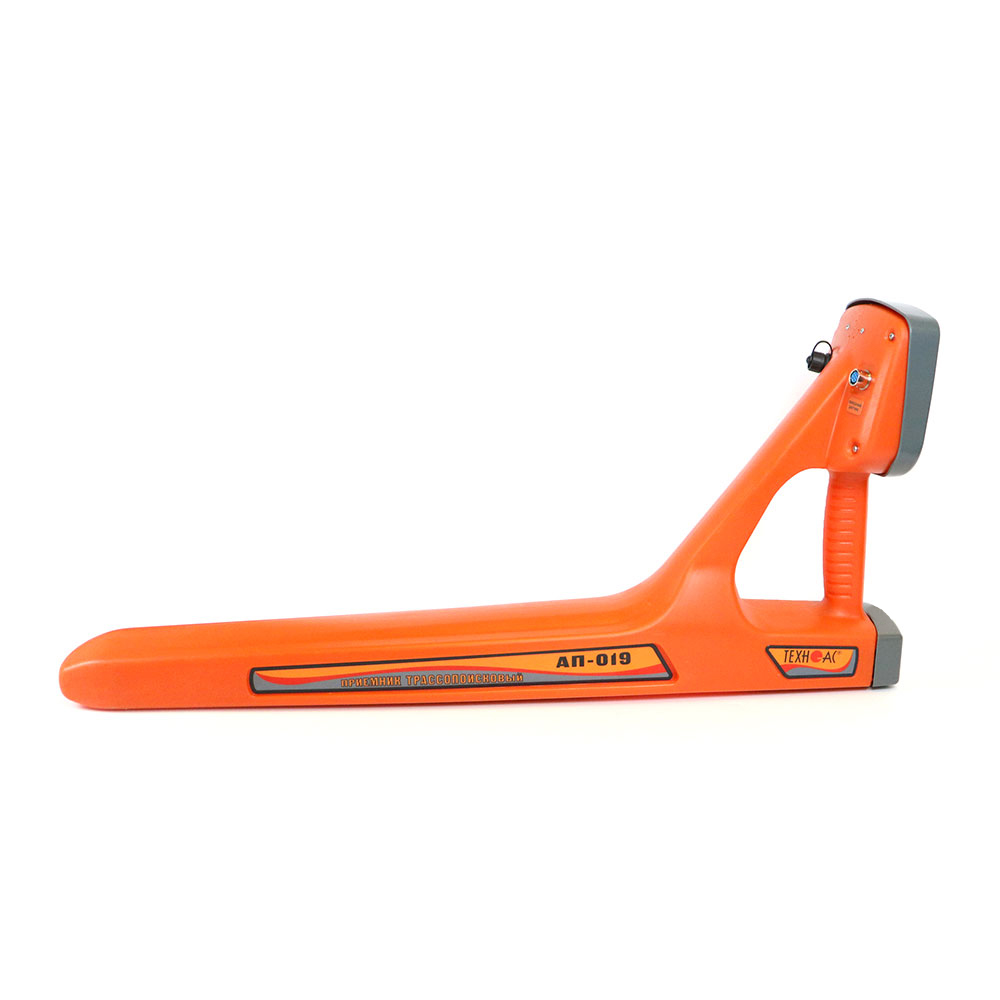

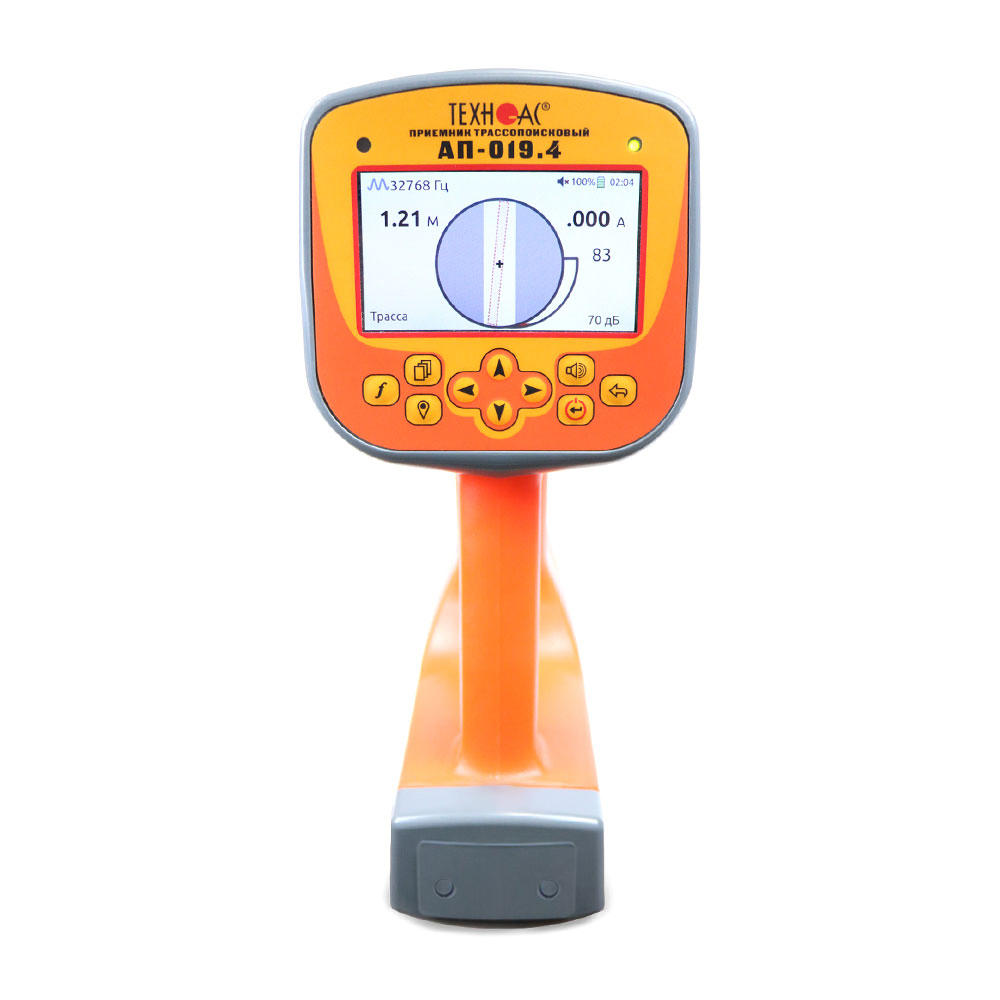

Особенности приемника АП-019.4.
- Цифровой трассопоисковый приемник-моноблок.
- Цветной дисплей с автоматической и ручной регулировкой яркости.
- Температура эксплуатации от -30 до +50°С.
- Рабочие частоты: 50 Гц, 60 Гц, 100 Гц, 120 Гц, 512 Гц, 1024 Гц, 8192 Гц, 32768 Гц; двухчастотный режим 1024/2048 Гц; широкая полоса 50…7000 Гц и 7…14 кГц.
- Режимы индикации: «Трасса», «Ноль», «Пик», «График Макс», «График Мин», «Мин./Макс.», «2F 1024/2048».
- Возможность выбора активных рабочих частот и режимов работы.
- Функция «Компас», шкалы и смещающиеся во времени графики изменения уровней входных сигналов на дисплее.
- Автоматический расчет и вывод на экран глубины залегания коммуникации и тока в линии.
- Встроенный динамик с регулировкой уровня громкости.
- Настраиваемый режим «Сон» для экономии заряда батарей.
- Дополнительные функции при подключении внешних датчиков.
- Меню на русском и английском языках.
- Возможность подключения внешнего аккумулятора Power Bank.

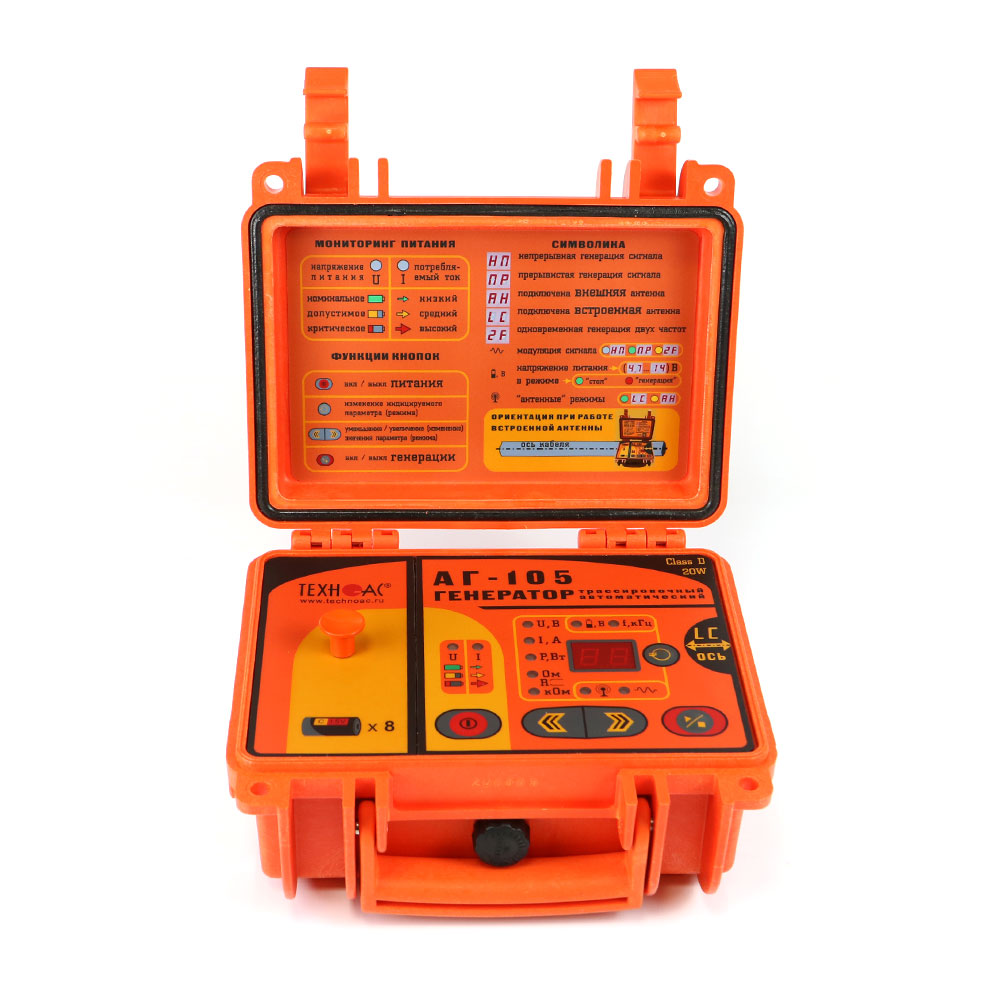

Особенности генератора АГ-105.
- Встроенный «мультиметр» отображает напряжение, ток, сопротивление, мощность на выходе или напряжение питания.
- Встроенная передающая антенна для бесконтактного наведения сигнала на коммуникацию.
- Ручное уменьшение или увеличение мощности после автосогласования.
- Небольшие габариты и вес.
Применение
- Электросети.
- Телекоммуникация.
- Строительно-монтажные организации.
- ЖКХ.
- Водоканалы.
- Теплосети.
- Нефтегазовая отрасль.
- Геодезия.

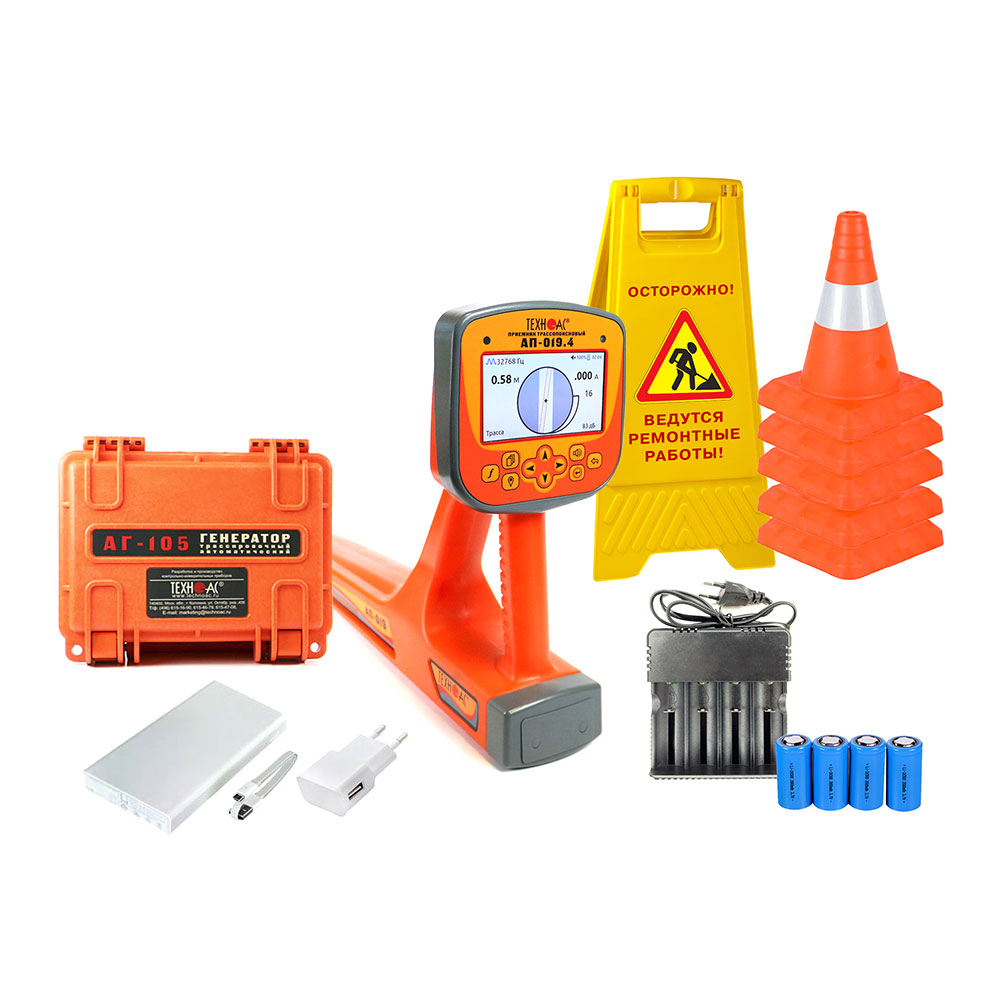

Комплектация

Наименование	Количество
Трассопоисковый приемник АП-019.4	1 шт.
Генератор трассировочный АГ-105	1 шт.
Кабель АГ120.02.020	1 шт.
Кабель АГ120.02.050	1 шт.
Кабель АГ105.02.020	1 шт.
Контакт магнитный АГ120.02.090	2 шт.
Штырь заземления АГ110.02.004	2 шт.
Батарейки	8 шт.
Кабель USB 2,0 AM-mini USB 1 м	1 шт.
Колпачок изоляционный d=8 мм	2 шт.

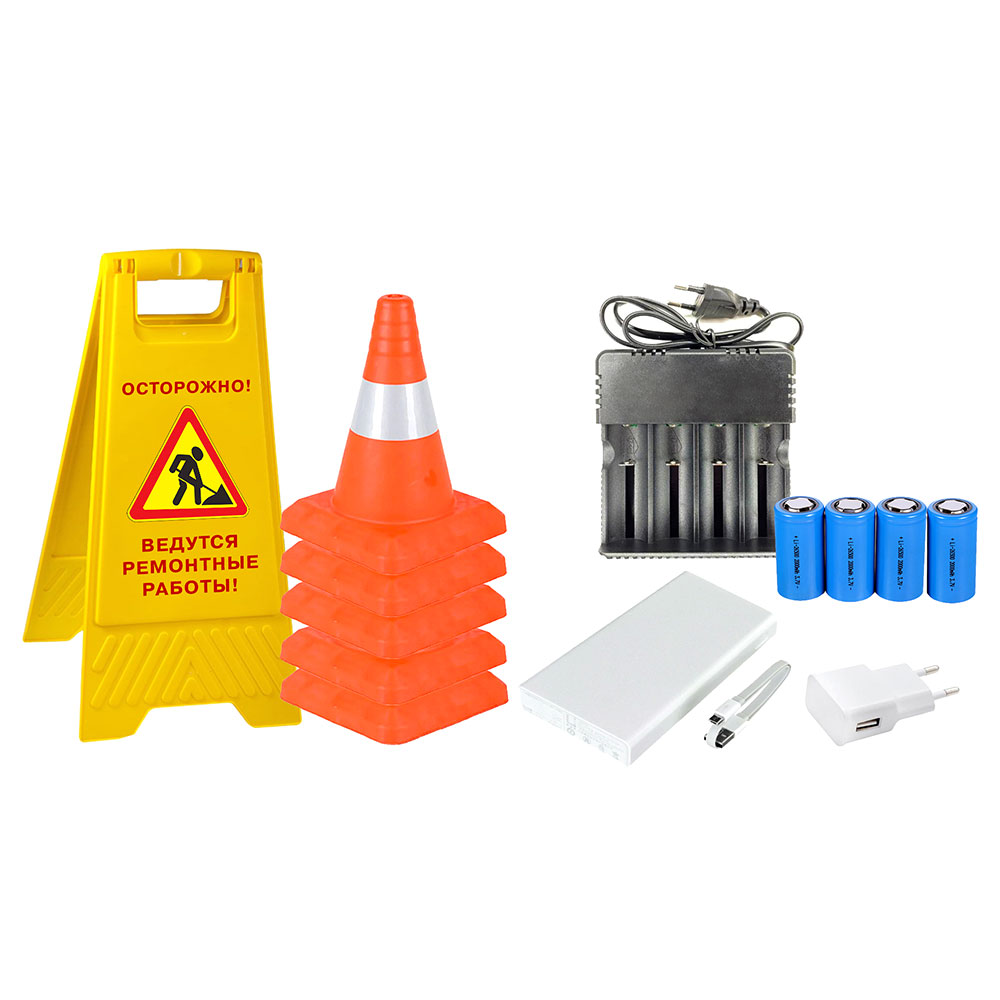

Power bank, 20 000 mAh	1 шт.
Конус дорожный, высота 30 см	5 шт.
Аварийный знак «Люк открыт» или «Идут работы»	1 шт.
Батарейки для приемника	4 шт.
Зарядное устройство для приёмника	1 шт.
Сумка для приемника (чехол 53212)	1 шт.
Сумка для комплекта (чехол 53222)	1 шт.
Руководство по эксплуатации	3 шт.
Паспорт	1 шт.

Дополнительная комплектация.

Индукционная антенна ИЭМ-301.5.
