Успех 1.108Д — трассоискатель

В наличии

Трассопоисковый комплект для определения местоположения и глубины залегания подземных коммуникаций, поиска повреждений кабельных линий и обследования местности перед земляными работами. Включает приемник АП-019.1 и генератор АГ-108; глубина определения трассы — до 10 м, дальность трассировки — до 10 км.

Задать вопрос
Поделиться

Технические характеристики

Диапазон частот	0,04…8 кГц, 100(120), 1024, 32768 Гц, 32768 для «LC» или 8192 для «АН», 50(60), 512, 8…40 кГц, 8192
Питание	«12,8 В, 10…15 В, 4…7 В (4 элемента тип «С»), 8 Ач» 8 элементов LiFePO4 26700, например, аккумуляторы автомобильные «12 В», напряжение 10…15 В, мощность ≥ 140 Вт
Время непрерывной работы	1.5, 20, 7.5, 8
Определение глубины залегания трассы	0…10 м
Точность определения глубины залегания	±5%
Трассировка коммуникаций	до 10 км
Выходная мощность генератора	до 100 Вт
Диапазон температур эксплуатации	-20…+60°С
Добротность квазирезонансных фильтров (Q)	100
Максимальный коэффициент усиления электрического тракта	100 дБ
Количество встроенных датчиков	4
Подключаемые внешние датчики	CI-110(105), НР-117, ДОДК-117, ДКИ-117 (пр-во ТЕХНО-АС)
Измерение тока принимаемого сигнала	0,001…9,99 А
Точность измерения тока принимаемого сигнала	±5%
Визуальная индикация	LCD дисплей, 320х240 пикселей, LED подсветка
Звуковая индикация	встроенный излучатель: синтезированный звук ЧМ; звуковая индикация нажатия кнопок
Автоматическое отключение питания при бездействии для экономии заряда	после 30 минут
Диапазон температур эксплуатации / хранения	-20…+60°С / -30…+60°С
Степень защиты корпуса	IP54, IP65
Максимальный выходной ток	5 А при частотах 512 Гц / 1024 Гц / 8192 Гц / «F1_2» / «F1_8»; 3 А при частоте 32768 Гц
Выходной ток при автоматическом согласовании	0,1 А
Максимальное выходное напряжение	150 В в двухчастотном режиме модуляции «F1_2» / «F1_8»; 200 В в других режимах
Максимальная выходная мощность	50 Вт в непрерывном «НЕПР» режиме; 100 Вт в прерывистом «ПРЕР» режиме
Устройство зарядное	заряжает до напряжения 14,6 В током до 10 А; обеспечивает генерацию одновременно с зарядкой
Автоматические выключения прибора	при напряжении питания < 8 В; при напряжении питания > 15,7 В; при коротком замыкании выхода в процессе автосогласования; через ≈100 сек. в режиме «стоп»
Классификация по ГОСТ Р 51318.22-2006	класс А
Выходной усилитель мощности	модифицированный CLASS D, КПД до 85%
Допустимый диапазон температур окружающей среды при эксплуатации	-30…+60

Описание
Трассопоисковый комплект предназначен для определения местоположения и глубины залегания подземных коммуникаций: силовых и сигнальных кабельных линий, армированных оптоволоконных линий и трубопроводов из электропроводных материалов. Он также используется для поиска неисправностей кабельных линий и обследования местности перед земляными работами.

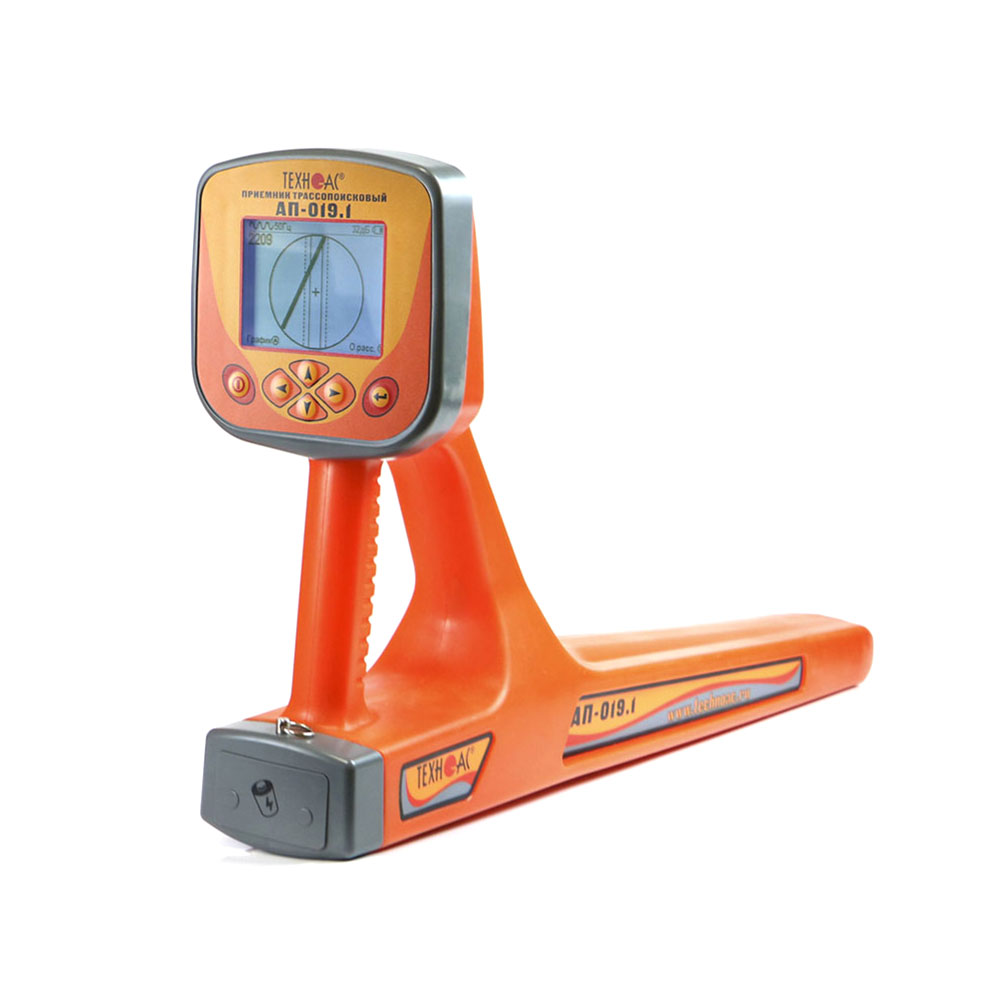

В комплект входит приемник-моноблок с ЖК-дисплеем. На экран выводится изображение трассы, автоматически рассчитываются глубина залегания коммуникации до 10 м и величина тока в линии.

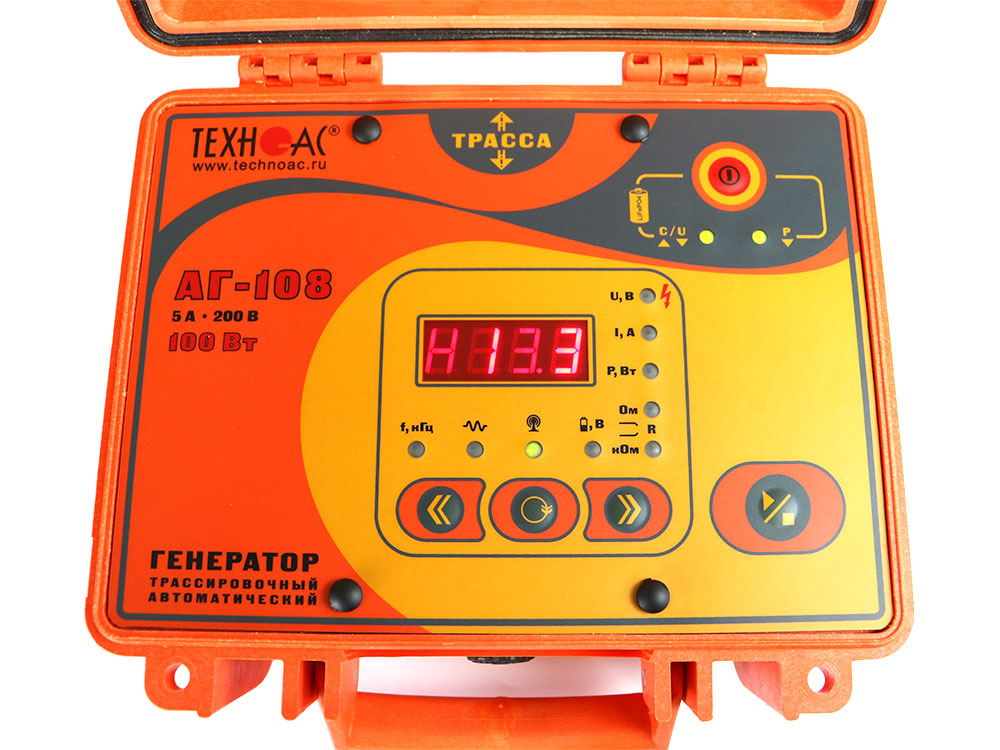

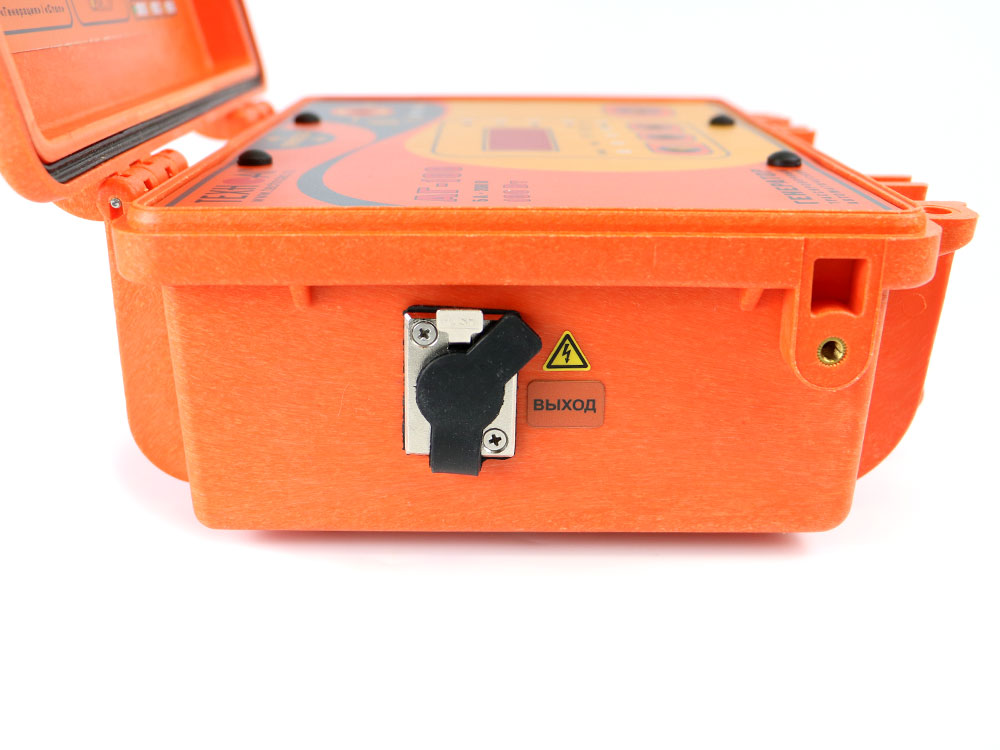

Комплект оснащен автономным генератором АГ-108 со встроенными элементами питания, дисплеем и индукционной антенной для бесконтактной трассировки коммуникаций. Выходная мощность генератора — до 100 Вт.

Назначение трассоискателя Успех 1.108Д.
- Определение местоположения и глубины залегания скрытых подземных коммуникаций на глубине до 10 м.
- Трассировка коммуникаций с использованием генератора на расстояние до 10 км.
- Поиск электрических кабелей под напряжением.
- Поиск мест пересечения трубопровода и кабеля.
- Определение мест повреждения кабельных линий.
- Обследование участков местности перед проведением земляных работ.
Функциональные возможности приемника АП-019.1 в различных режимах работы.

Режим «Трасса». На индикаторе отображаются положение оси трассы относительно прибора, глубина залегания и сила тока в коммуникации. Поиск трассы происходит в полуавтоматическом режиме.

Режим «График». Вместе с положением трассы отображается график изменения уровня сигнала на рабочей частоте. Режим применяется при слабом уровне сигнала или искаженном электромагнитном поле.

Режим «График+». Позволяет находить пересекающие трассируемую коммуникацию силовые кабельные линии под напряжением.

Режим «Минимум максимум». По графикам изменения уровня сигнала позволяет локализовать коммуникацию и находить центры нескольких расположенных близко друг к другу коммуникаций.

Режимы «Относительное расстояние до коммуникации». Используются для определения глубины залегания нескольких коммуникаций, расположенных близко друг к другу.

Режим «2-частоты». Реализована опция «свой-чужой»; также можно проводить диагностику состояния кабелей и изоляции трубопроводов с применением внешнего генератора.
Особенности
Особенности приемника АП-019.1.

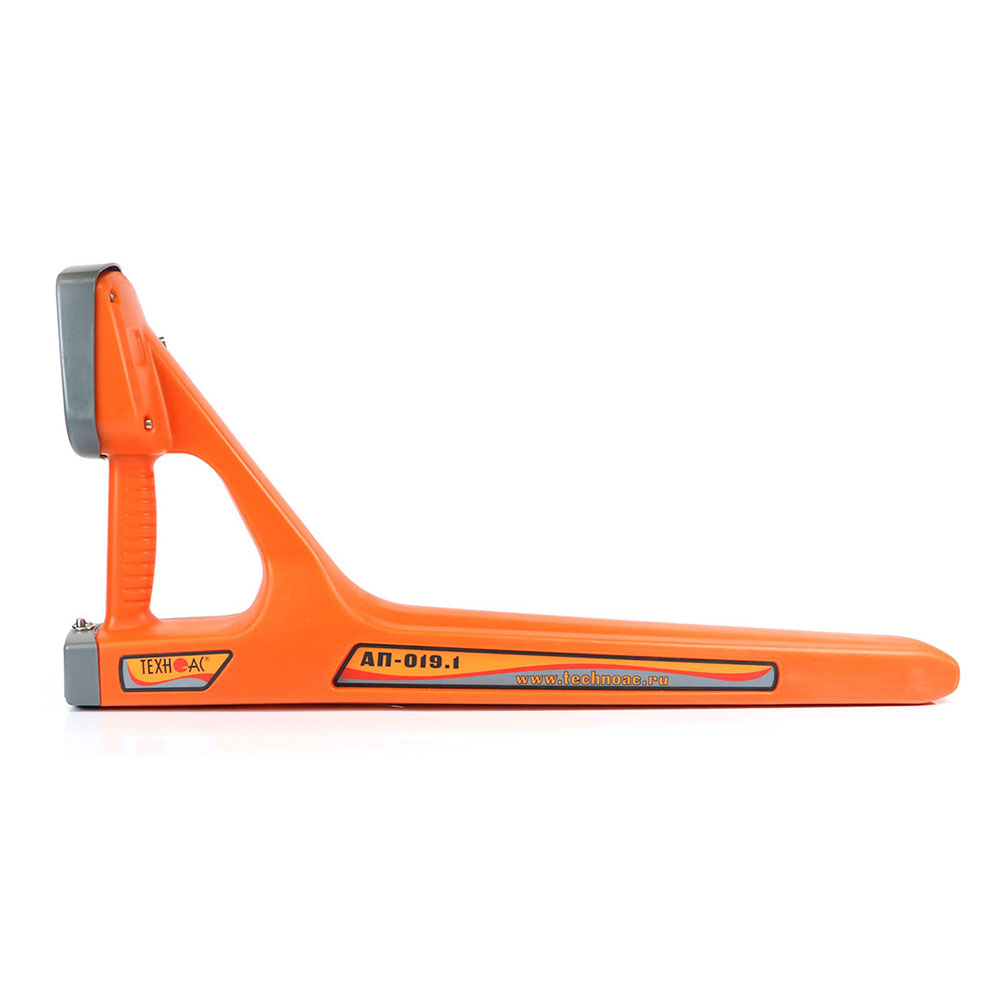

- Цифровой трассопоисковый приемник-моноблок АП-019.1.
- Изображение трассы на экране прибора.
- Автоматический расчет и вывод на экран глубины залегания коммуникации и тока в линии.
- Варианты отображения информации: «Трасса», «График», «График+», «Минимум максимум», режимы «Относительное расстояние до коммуникации» и «2-частоты».
- Дополнительные функции при подключении внешних датчиков.
- Рабочие частоты: 50(60) / 100(120) / 512 / 1024 / 8192 / 32768 Гц, «Широкая Полоса» 40…8000 Гц, «Радио» 8…40 кГц.
- Меню на русском и английском языках.
Особенности генератора АГ-108.
- Встроенный заряжаемый аккумулятор.
- Выходная мощность до 50 Вт в непрерывном и до 100 Вт в прерывистом режиме работы.
- Максимальное выходное напряжение до 200 В.
- Возможность работы от внешнего аккумулятора или от сети ~220 В.
- Несколько видов защиты от недопустимых факторов.
- Встроенный аккумулятор на базе литий-железофосфатных (LiFePO4) элементов с низким саморазрядом.
- Встроенный «мультиметр» отображает напряжение, ток, сопротивление, мощность на выходе или напряжение питания.
- Ударный режим — генерация импульсов управления ударным механизмом.
- Встроенная передающая антенна для бесконтактного наведения сигнала на коммуникацию.
- Ручное уменьшение или увеличение мощности после автосогласования.
- Небольшие габариты и вес.
Применение
- Электросети.
- Телекоммуникация.
- Строительно-монтажные организации.
- ЖКХ.
- Водоканалы.
- Теплосети.
- Нефтегазовая отрасль.
- Геодезия.
Комплектация

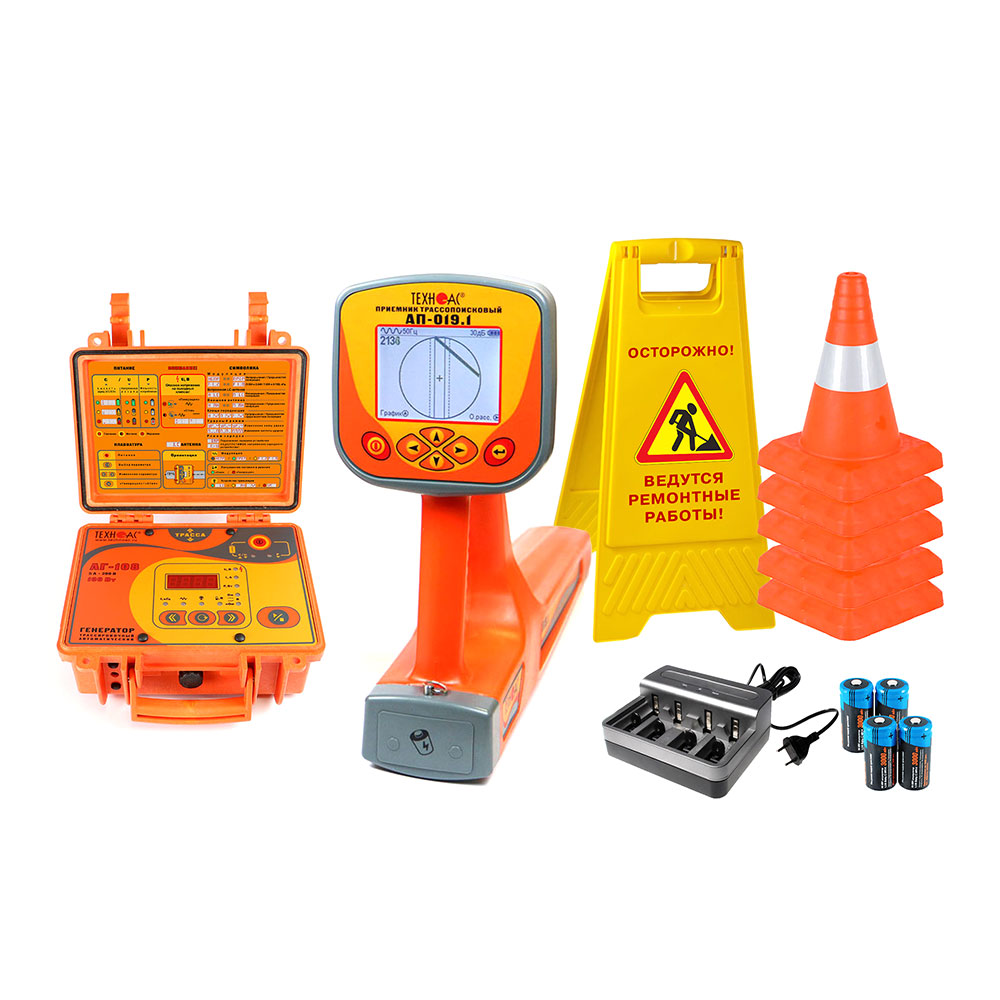

- Трассопоисковый приемник АП-019.1 — 1 шт.

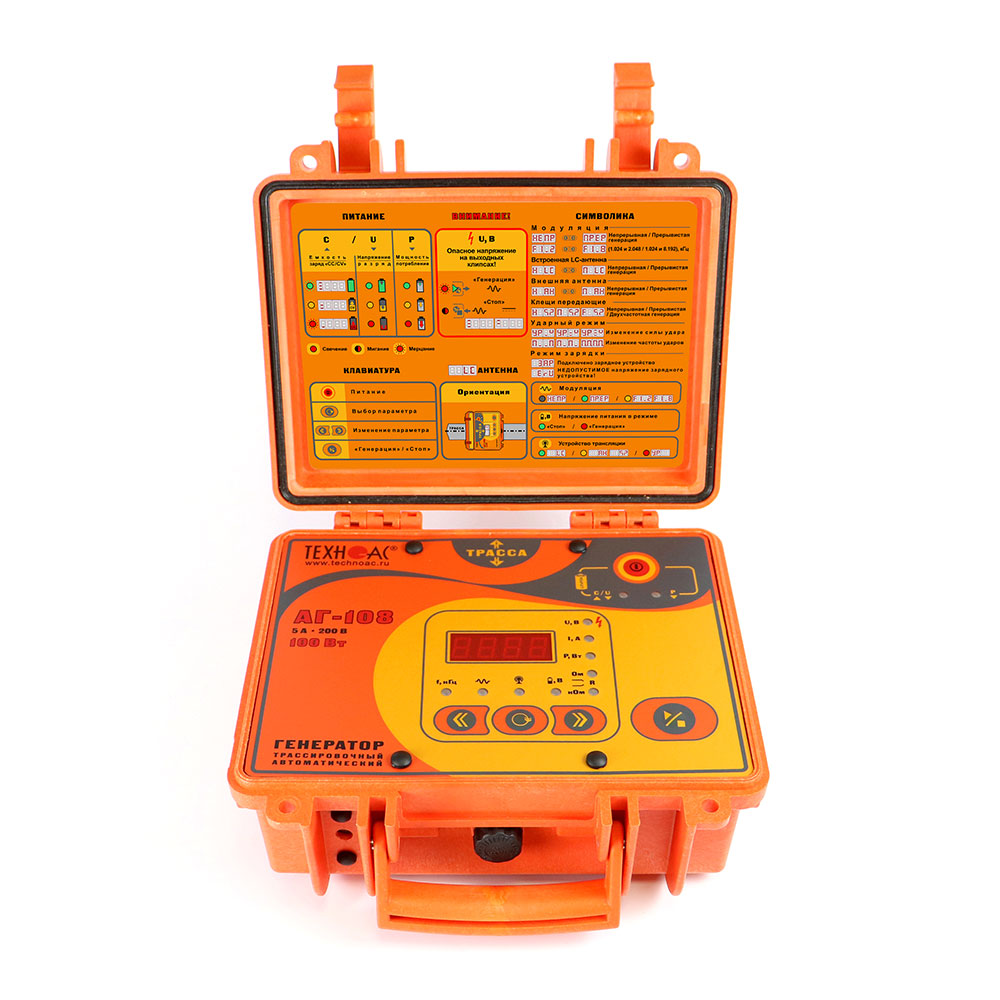

- Генератор трассировочный АГ-108 — 1 шт.
- Устройство зарядное АГ107.02.010 — 1 шт.
- Кабель АГ120.02.020 — 1 шт.
- Кабель АГ120.02.050 — 1 шт.
- Кабель АГ105.02.020 — 1 шт.
- Контакт магнитный АГ120.02.090 — 2 шт.
- Штырь заземления АГ110.02.004 — 2 шт.
- Батарейки для приемника — 4 шт.
- Комплект аккумуляторов — 1 шт.
- Зарядное устройство — 1 шт.
- Конус дорожный, высота 30 см — 5 шт.
- Аварийный знак «Люк открыт» или «Идут работы» — 1 шт.
- Сумка для приемника (чехол 53212) — 1 шт.
- Сумка для комплекта (чехол 53222) — 1 шт.
- Руководство по эксплуатации — 3 шт.
- Паспорт — 1 шт.
Дополнительная комплектация.
- Индукционная антенна ИЭМ-301.5.
- Комплект аккумуляторов и зарядное устройство для приемника АП-019.
