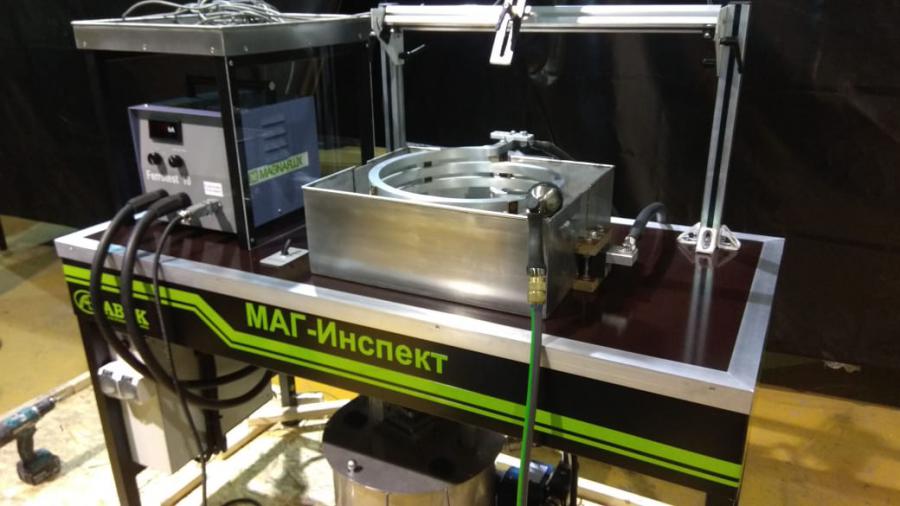

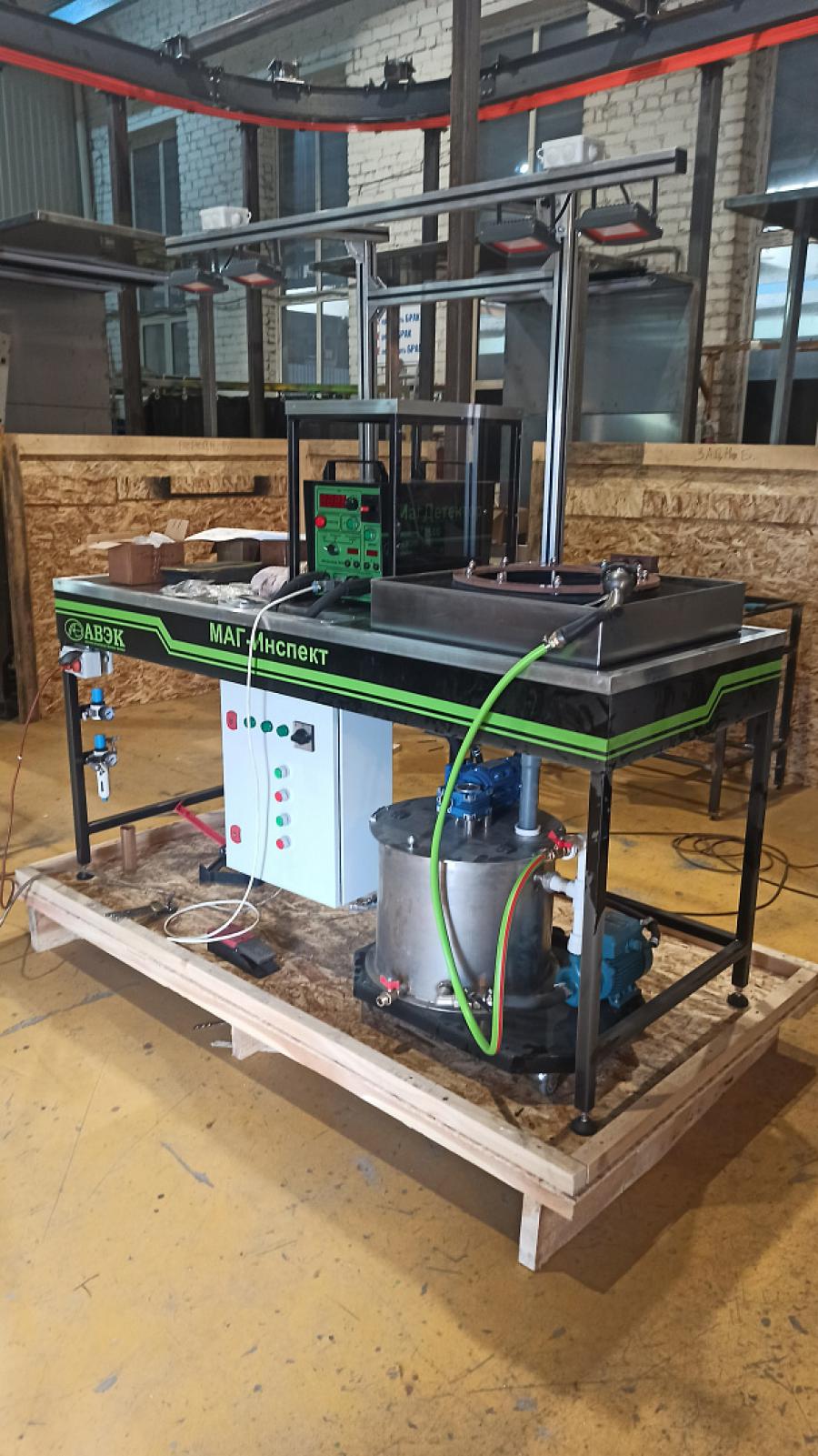

Универсальная стационарная система Маг-Инспект ТАБ/С-300

В наличии

• Задать вопрос
• Поделиться

• Технические характеристики

  Мощность, Вт	8900
  Диаметр, мм	0–300
  Ток намагничивания, А	250–2500, до 2500
  Способ намагничивания и размагничивания	Убывающим по амплитуде током
  Напряжение, В	220, 5
  Освещенность рабочего места	не менее 2000 лк
  Давление	5 ÷ 6 бар
  Качество воздуха	согласно ISO 8573-1:2010 [7:8:4]
  Расход	0,5 л/мин
  Регулировка тока	Плавная
  Индикация тока	Амплитудное значение, дискретность 1А
  Погрешность измерения тока	Не более 10%
  Длительность импульса тока	От 0,02 до 9,98 с (с шагом 0,02 с)
  Длительность паузы	От 0,02 до 9,98 с (с шагом 0,02 с)
  Установка времени размагничивания	От 50 до 500 периодов тока
  Контроль времени намагничивания	Оператором (кнопка на ручке, педаль, клавиша на приборе) / таймером
  Диапазон установки таймера	0,02 — 9,98 с (с шагом 0,02)
  Рабочий цикл при максимальной мощности	Не менее 50%
  Максимальная длительность подачи тока, при максимальной мощности, не менее	10 с
  Режимы работы	Непрерывный/прерывистый (ток-пауза)
  Сечение токовых кабелей	95 мм²
  Мощность	8 кВА
  Частота	50Гц
  Ток	32А
  Сетевой кабель (длиной 3 м)	Съемный, влагозащищенный разъем
  Примеры контролируемых деталей	Труба, болт, стойка, шестерня

• Описание

  Специалистами ООО «АВЭК-Инжиниринг» спроектирована и поставлена установка для магнитопорошкового контроля деталей Маг-Инспект ТАБ/С-300. Оборудование позволяет проводить контроль в соответствии с ГОСТ Р 56512-2015.

  Установка позволяет обнаруживать дефекты поперечной и продольной ориентации в два такта: намагничивание, полив и осмотр дефектов поперечной ориентации; затем намагничивание, полив и осмотр дефектов продольной ориентации. Переключение между схемами намагничивания осуществляется за счет пневматического либо электрического переключателя.

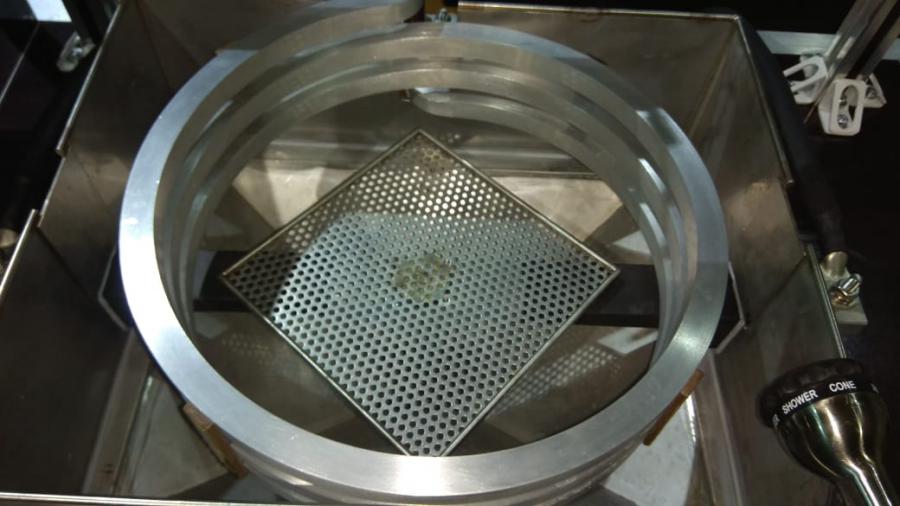

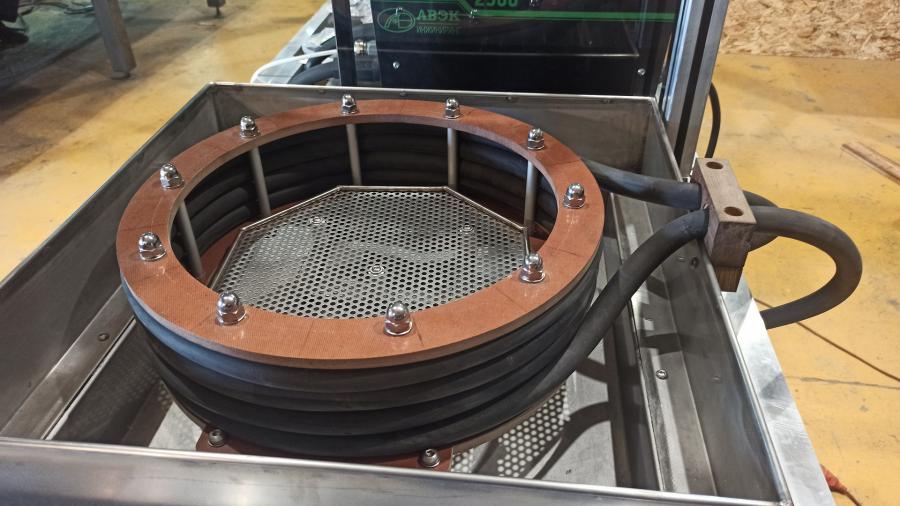

  Оснастка проектируется и подбирается с учетом номенклатурного ряда заказчика по чертежам деталей. Примеры вариантов оснастки показаны ниже.

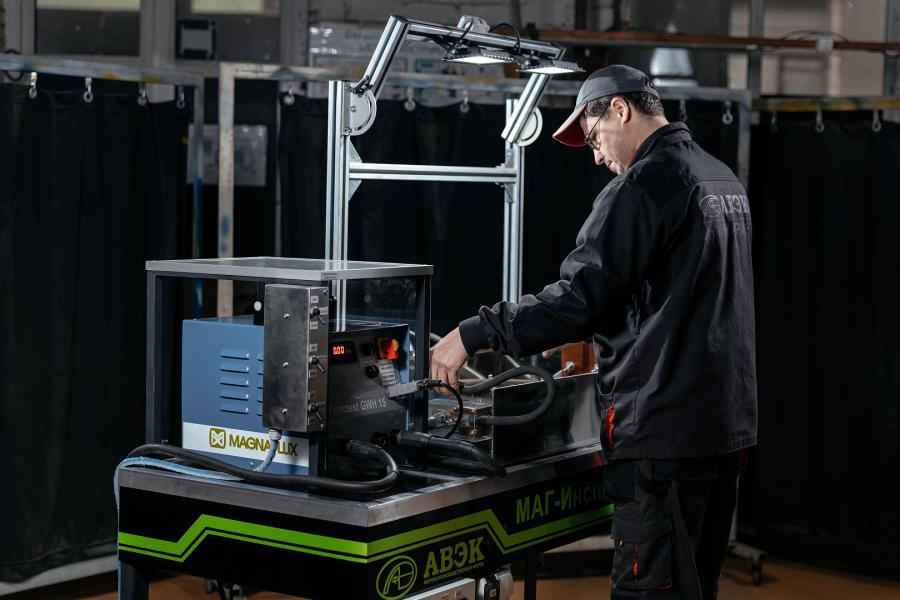

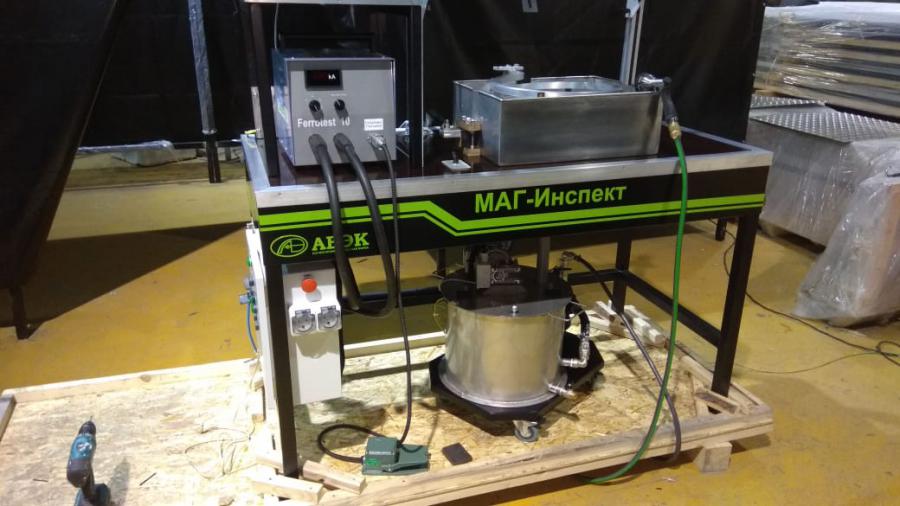

  Силовой блок Маг-Инспект ТАБ/С-300 может быть импортного (серия «Ferrotest» от «Magnaflux») или отечественного (серия «МагДетектор» от «АВЭК-Инжиниринг») производства.
