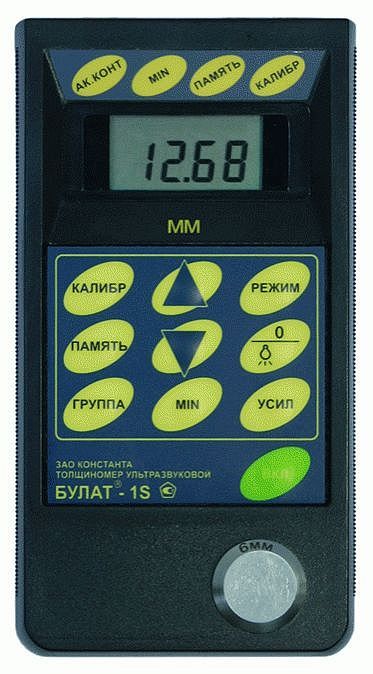

Ультразвуковой толщиномер Булат 1S

В наличии

58 140 ₽

Купить в 1 клик

Ультразвуковой контактный толщиномер предназначен для контроля толщины металлических и других изотропных материалов при одностороннем доступе. Подходит для измерения стенок ёмкостей, труб и корпусных изделий, в том числе с корродированными поверхностями.

Для модели Булат 1S указан диапазон контролируемых толщин 0,4–300 мм. Прибор сохраняет результаты измерений в памяти, распознаёт подключённые преобразователи и передаёт данные на компьютер по USB.

  • Технические характеристики

    Диапазон измерений 0.4–300
    Погрешность измерений ±(0.005T+0.05)
    Разрешение 0.01, 0.1
    Питание 2 элемента или аккумулятора АА
    Диапазон рабочих температур –20…+50 (–30…+50 по заказу)
    Время непрерывной работы 150
    Степень защиты IP IP41
    Число ячеек памяти результатов измерений до 2000 с разбивкой на 99 групп
    Передача данных в компьютер по каналу USB
  • Описание

    Толщиномеры Константа-Булат относятся к ультразвуковым контактным толщиномерам общего назначения по ГОСТ 25863. При измерении толщины изделий акустический контакт обеспечивается прижимом контактной поверхности преобразователя к поверхности контролируемого объекта. Толщиномеры Булат могут применяться при измерении толщины стенок ёмкостей, труб, трубопроводов, а также транспортных и корпусных изделий, в том числе с корродированными поверхностями в процессе эксплуатации или после изготовления.

    Малогабаритные ультразвуковые толщиномеры серии Булат представлены шестью модификациями: Булат-1М, Булат-1S, Булат-1S (авиационный), 1S (подводный), 2 (многорежимный) и 5УП. Толщиномеры сделаны в России, внесены в Госреестр средств измерения РФ и реестр средств неразрушающего контроля ПАО «Газпром». Гарантия — 1 год.

    Толщиномеры Булат с преобразователями серии П112 предназначены для измерения толщины изделий из конструкционных металлических сплавов, стекла, полиэтилена и других изотропных материалов, допускающих использование метода ультразвукового контроля, при одностороннем доступе.

    Ультразвуковые преобразователи раздельно-совмещённого типа П112 обеспечивают измерение толщины в диапазоне от 0,5 до 300 мм. В качестве материала линий задержки используется полиимид, композитные материалы, оргстекло и кварцевое стекло. Это обеспечивает повышенную износоустойчивость преобразователей и возможность работы на изделиях с шероховатостью поверхности до 320 мкм. Излучающая поверхность преобразователя плоская, круглой формы.

    При использовании преобразователей типа ТМК толщиномеры Булат обеспечивают измерение толщины металлических ферромагнитных и неферромагнитных изделий под защитными лакокрасочными покрытиями. Преобразователи серии ТМК112 для измерения толщины металлических изделий с защитным диэлектрическим покрытием имеют комбинированную схему. В их состав входит:

    • ультразвуковой преобразователь УП, конструкция и принцип работы которого аналогичны конструкции и принципу работы преобразователя П112;
    • преобразователь-измеритель толщины диэлектрического покрытия.

    Для обеспечения акустического контакта на поверхность контролируемого изделия наносится специальная контактная жидкость для УЗК.

    Толщиномеры серии Булат обеспечивают:

    • сохранение настроек для каждого преобразователя: коррекции установки «0», скорости ультразвука и параметров усилительного тракта;
    • сохранение последней юстировки на конкретный материал и выдачу сообщения о разряде элемента питания ниже допустимого уровня;
    • запись в энергонезависимую память результатов измерения с возможностью разбиения на группы, последующего просмотра и передачи в ПЭВМ;
    • автоматическое распознавание преобразователей и установку настроек для подключённого преобразователя;
    • автоматическое отключение прибора через заданный оператором интервал времени;
    • время самотестирования после включения — не более 3 с;
    • время установления показаний на индикаторе с момента обеспечения акустического контакта — не более 0,5 с.

    Ключевым параметром для работы толщиномера является скорость ультразвука в материале изделия. На предприятии-изготовителе при градуировке прибора обычно задаётся величина 5920 м/с, что соответствует большинству применяемых низколегированных сталей. Если марка материала известна, скорость ультразвука устанавливается оператором. При работе с неизвестным материалом необходима калибровка по образцу известной толщины. На передней панели измерительных блоков всех моделей Булат расположена встроенная установочная мера, а в комплект толщиномера Булат 1S (авиационный) входят дополнительные меры из алюминиевого сплава.

    Погрешность измерения:

    • предел допускаемого значения основной погрешности толщиномеров Булат — не более (0,01 Т + 0,05) мм, где Т — толщина изделия;
    • пределы допускаемой дополнительной погрешности при измерении толщины стандартных образцов в диапазоне значений параметра шероховатости Rz до 80 мкм, при измерении со стороны гладкой поверхности, — не более 0,15 мм при толщине изделия не менее 3 мм;
    • пределы дополнительной погрешности при измерении толщины стандартных образцов с цилиндрической поверхностью с минимальным радиусом кривизны 10 мм — не более 0,1 мм;
    • пределы допускаемой дополнительной абсолютной погрешности при толщине нанесённого лакокрасочного покрытия до 250 мкм — 0,05 мм, при толщине покрытия от 250 до 500 мкм — 0,10 мм;
    • при проведении подводных работ с кабелем длиной до 60 м погрешность увеличивается.

    Дискретность отсчёта (в мм) на индикаторе измерительного блока зависит от толщины изделия и темпа работы, то есть количества измерений в секунду. Для диапазона толщин:

    • 0,400–9,999 мм возможна дискретность 0,005 (для Булат-2), 0,01 или 0,1;
    • 10,0–99,99 мм — 0,01 или 0,1;
    • 100–300 мм — только 0,1.

    Дискретность измерения задаётся оператором. Измерения с дискретностью 0,1 мм характеризуются наибольшей скоростью — до 10 измерений в секунду; этот режим удобен при работе с фиксацией минимума показаний, например при контроле толщины труб или сканировании зон изделия без отрыва преобразователя от поверхности. При дискретности 0,01 мм скорость составляет 4 измерения в секунду при обеспечении соответствующей погрешности измерения. При дискретности 0,005 мм (только для Булат-2) скорость составляет 2 измерения в секунду при обеспечении соответствующей погрешности измерения.

    Толщиномеры Булат имеют несколько режимов работы. В основной режим прибор входит сразу после включения. В этом режиме производятся измерения, возможна работа с памятью и установка нуля преобразователя.

    Дополнительные режимы работы:

    • юстировка толщиномера на конкретный материал контролируемых изделий, если скорость распространения ультразвука в нём неизвестна;
    • задание скорости ультразвука;
    • задание дискретности измерений (0,01 или 0,1 мм);
    • включение подсветки;
    • подстройка усиления;
    • чтение и очистка памяти;
    • связь с компьютером;
    • задание времени выключения;
    • возврат к исходному значению скорости ультразвука, заданному при градуировке прибора на предприятии-изготовителе (5920 м/с).

    Необходимость в подстройке усиления может возникнуть при контроле изделий из материалов, характеристики которых существенно отличаются от характеристик стандартных стальных образцов, используемых при настройке прибора. При контроле сильно корродированных изделий, изделий с большой шероховатостью или изделий из материалов с большим затуханием может потребоваться увеличить усиление для повышения стабильности акустического контакта. При контроле изделий из лёгких сплавов может потребоваться уменьшить коэффициент усиления для уменьшения влияния помех.

  • Видео

  • Комплектация

    Комплект поставки толщиномеров Булат — 1М:

    • измерительный блок толщиномера Булат 1М
    • преобразователи — 2 шт;
    • элемент питания типоразмера ААА — 2 шт.
    • кабель связи с ПК
    • диск с программой для передачи данных в компьютер и статистической обработки
    • руководство по эксплуатации со свидетельством о поверке и методикой поверки МП 2512-0011-2010.

    Комплект поставки толщиномеров Булат – 1S и Булат – 2:

    • измерительный блок толщиномера Булат 1S;
    • преобразователи — 2 шт**;
    • зарядное устройство;
    • элемент питания типоразмера АА — 2 шт.;
    • аккумуляторы типоразмера АА — 4 шт.;
    • кабель связи с ПК;
    • диск с программой для передачи данных в компьютер и статистической обработки
    • руководство по эксплуатации со свидетельством о поверке и методикой поверки МП 2512-0011-2010.

    ** Булат 1S-авиационный комплектуется преобразователями П112-10-4/2-А, П112-10-6/2-А, П112-5-10/2-А, П112-10-2х8-А, ТМК-П112-10-6/2-А-NF1 (для измерения толщины стенок изделий из цветных металлов под защитными диэлектрическими покрытиями) и двумя ступенчатыми образцами толщины из алюминиевого сплава. Булат 1S-подводный комплектуется преобразователем для подводных работ в специальном корпусе со светодиодной индикацией акустического контакта и длиной кабеля 30 м: П112-5-10/2-А или П112-10-6/2А, по выбору

    Комплект поставки толщиномеров Булат – 5:

    • измерительный блок толщиномера Булат — 5;
    • преобразователи;
    • зарядное устройство;
    • элемент питания типоразмера РР3 — 1 шт.;
    • аккумуляторы типоразмера РР3 — 2 шт.;
    • кабель связи с ПК;
    • диск с программой для передачи данных в компьютер и статистической обработки
    • руководство по эксплуатации со свидетельством о поверке и методикой поверки МП 2512-0011-2010.

    Поверка толщиномеров Булат производится в соответствии с методическими указаниями МП 2512-0002-2009. Периодичность поверки — 1 раз в год.
