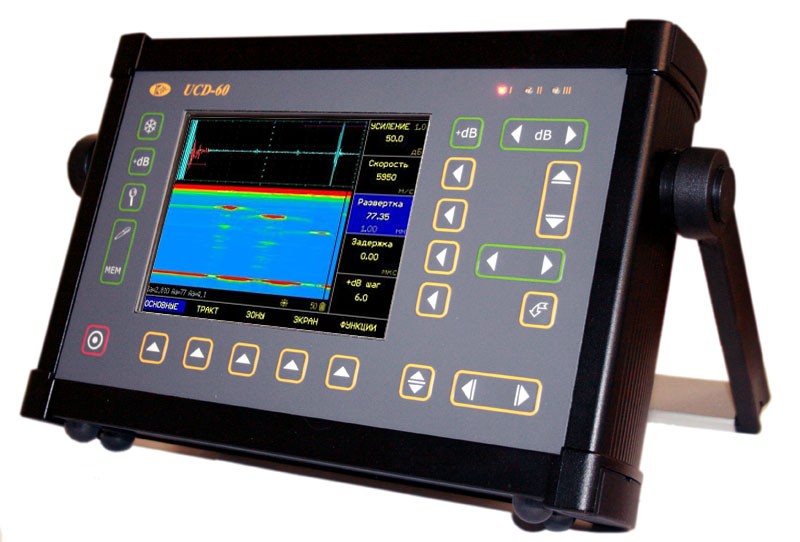

УСД-60 Ультразвуковой дефектоскоп

Цена: 287350 р.
В корзину

Доставка по России

Оплата по безналичному расчету

В наличии на удаленном складе

Производитель: Кропус
Температурный диапазон: -20 … +50 °C
Тип: Ультразвуковой

Описание

Производитель: Кропус, Россия
Номер в реестре СИ: 34808-15 до 11.08.2020г.
Гарантия: 1 год

Универсальный ультразвуковой дефектоскоп УСД-60

Универсальный ультразвуковой дефектоскоп УСД-60 с полноцветным TFT дисплеем 135 х 100 мм отображает сигналы в виде А, B, C -сканов, имеется возможность записи и хранения большого объем данных, автоформирование отчетов и генерация протоколов с возможностью  вывода их на печать непосредственно с дефектоскопа. Дефектоскоп УСД-60 применяется так же для замера толщины изделий с высокой точностью и коррекцией V-образности поверхности объекта, способен проводить ручную, автоматизированную контактную и иммерсионную (специальная и-зона) диагностику. К дефектоскопу УСД-60 подключаются многоканальные скан-системы (до 32-х каналов). Ультразвуковой дефектоскоп УСД-60 сертифицирован и внесен в реестр СИ (№34808-07). Гарантия на дефектоскоп составляет 36 месяцев (3 года).

Тип оборудования: анализатор дефектов материалов, дефектоскоп ультразвуковой полифункциональный

Метод контроля: ультразвуковой контроль

Современный качественный универсальный ультразвуковой дефектоскоп USD-60 широко применяется в промышленно-производственном секторе благодаря богатству предоставляемых возможностей : вывод сигнала в формате А, B, C -сканов, подключение датчика пути для создания координатной развертки, запись большого объема информации, автоформирование отчетов и протоколов, вывод на печать информации прямо с прибора. Дефектоскоп УСД-60 применяется так же при замерах толщины изделий с высокой точностью и коррекцией V-образности, с возможностью проводить ручной, автоматизированный контактный и иммерсионный (специальная и-зона) контроль объекта.

Дефектоскоп УСД-60 обладает возможностью подключения многоканальных систем сканирования(до 32-х каналов).

Отличительные особенности ультразвукового дефектоскопа УСД-60:

  • Экран: полноцветный TFT 135×100 мм (640 х 480)
  • Усилитель частотный: широкополосный 0.4 … 20 МГц
  • ВРЧ, значения до 70 дБ, 12 дб/мкс с возможностью построения кривой по 32-м опорным точкам
  • Кривая амплитуда-расстояние: замер уровня сигнала, в дБ, относительно кривой и функция АСД по кривой АРК
  • Частота ЗИ: до 2000Гц
  • Замер спектра сигналов
  • Зоны контроля: с индивидуальной логикой определения дефекта по любой из 3-х независимых зон
  • Вывод сигналов в формате А-, В-, С- сканов
  • Подключение датчика пути
  • Многоканальный коммутатор (до 32-х каналов)
  • ПК порт RS232, Ethernet
  • Электропитание: LiOn АКБ или внешний БП
  • до 7 часов ресурс работы АКБ

Комплектация ультразвукового дефектоскопа УСД-60:

Базовый комплект:

  • дефектоскоп УСД-60
  • БП 220В
  • кабель (разъем СР50-Лемо) 2 шт
  • ПЭП 4 шт
  • шина ПК
  • ПО ПК
  • руководство
  • методика поверки
  • свидетельство первичной поверки
  • кейс  транспортировочный

Универсальный комплект:

  • базовая комплектация + комплект АКБ
  • RS 232 шина
  • пакет ПО UdReport Full Edition

Дополнительные принадлежности для дефектоскопа УСД-60:

  •  Защитный чехол
  •  АКБ блок
  •  УЗ ПЭП для различных применений
  •  Стандартные контрольные образцы
  •  Скан-устройства
  •  Многоканальные коммутаторы

Технические характеристики

Технические характеристики ультразвукового дефектоскопа УСД-60:

Развертка

мин.: 0 … 2,67 мксек
макс.: 0 … 1000 мксек

шаг

0,01 / 0,1/ 1/ 10/ 100 мксек

Задержка

-4  … 1000 мксек, шаг 0,01 / 0,1/ 1/ 10/ 100 мксек

Макс. длина контролируемого объекта

6000 мм (эхо-режим)

Диапазон значений скорости

1000 … 9999 м/с

Задержка в призме

0 … 100 мксек, шаг 0,01 / 0,1/ 1 и 10мксек

Демпфирование

25 ом / 50 ом/ 1000 Ом

Входной импеданс

50 Ом / 600 Ом

ЗИ

радиоимпульс, с амплитудой 50 или 200 В, длительность  16 … 500 нсек, шаг 16 нсек

Демпфер ЗИ

0 … 15 полупериодов, задержка демпфирования 0 … 7

Частота ЗИ

20 … 2000 Гц, шаг 1/ 5/ 10 / 100Гц

Усилитель частотный

широкополосный 0.4…20 МГц (-6 дБ)

Регулировка усиления

100 дБ, шаг 0.5, 1, 2, 6 дБ

ВРЧ

до 70 дБ, 12 дб/мкс, с возможностью построения кривой по 32 опорным точкам,
вручную, от контрольных отражателей

Амплитуда-Расстояние (АРК)

возможность построения по 32 точкам, регулируемая высота

Детектирование

положительная или отрицательная полуволна, полное, радиосигнал(по всей развертке), B-scan, C-скан

Отсечка

компенсированная, 0 — 90% экрана

Зоны контроля

начало и ширина изменяются по всей развертке, трех независимых зон,
пороги 0 … 95% экрана при детектировании, -95% … +95% при радиосигнале шаг 1%, индивидуальная логика дефектов

Одна из зон (и-зона) для синхронизации от поверхностного сигнала при иммерсионной диагностике АСД

оптическая для каждой зоны отдельно и аудио, индивидуальная логика определения дефекта позонально

Временные интервалы

0 … 1й сигнал в зоне или между сигналами, по фронту или по максимуму

Амплитуда

 в % от высоты экрана,
 в дБ от уровня порога в зоне,
 в дБ от опорного сигнала,
 в дБ от кривой амплитуда-расстояние

Экран

полноцветный, TFT 640 х 480, 130 х 100 мм

А-сигнал

480 x 300

Память

500 настроек с А-сигналом, 5000 протоколов диагностики (сигнал, огибающая, результат, параметры прибора, маркер дата/время, название файла протокола)

ПК порт

RS232 / Ethernet

Разъемы преобразователей

2 СР50 или Лемо0 (по заказу)

АКБ

LiOn 8 А/ч

Ресурс работы АКБ

7-8 ч

Внешнее электропитание

БП 220 В AC

Рабочая температура

-20 C … +50 C

Габариты дефектоскопа УСД-60

190 x 285 x 50 мм

Масса дефектоскопа УСД-60

3 кг
