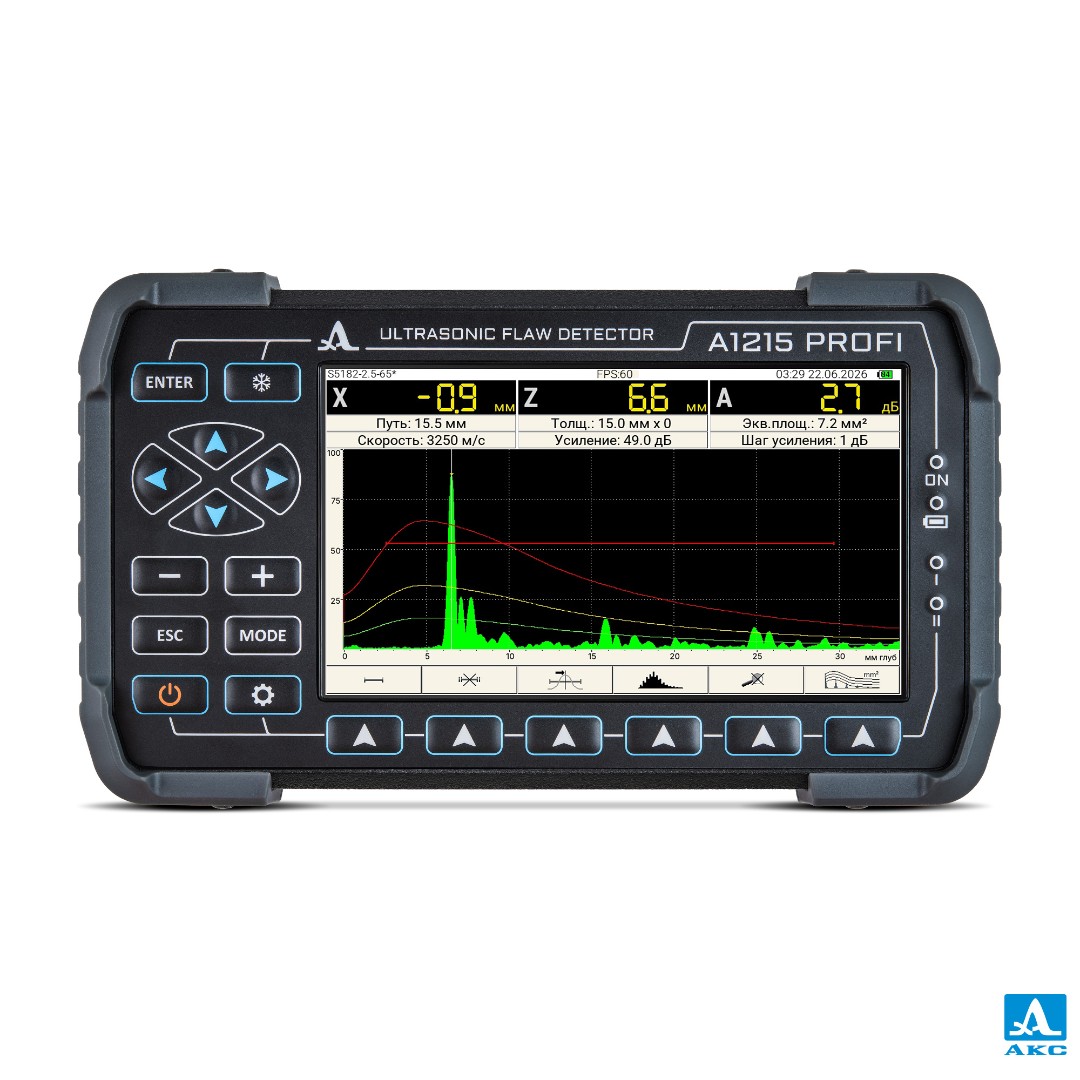

Ультразвуковой дефектоскоп A1215 PROFI

В наличии

• Задать вопрос
• Поделиться

• Технические характеристики

  Частота	от 0,5 до 15, от 5 до 1 000
  Напряжение, В	100, 11.1, 20, 200
  Диапазон усиления	от 0 до 110 с шагом 0,5
  Диапазон измерений	от 0 до 2600, от 2 до 6600
  Время непрерывной работы	8.0
  Скорость распространения ультразвуковых волн, м/с	от 500 до 15 000
  Форма импульса: двуполярный прямоугольный, период	от 0,5 до 5,0
  Отклонение частоты повторения импульсов от установленной, %, не более	10
  Эффективный выходной импеданс, Ом, не более	25
  Отклонение амплитуды напряжения двуполярного импульса от удвоенного установленного значения амплитуды импульса, %, не более	10
  Отклонение длительности импульса от величины обратной установленной рабочей частоты, %, не более	30
  Длительность переднего фронта импульса, нс, не более	30
  Максимальная чувствительность приемника, мкВ	100 ± 20
  Отклонение установки усиления, дБ, не более	±1
  Пределы допускаемой абсолютной погрешности измерений глубины залегания дефекта (по стали), мм где H – измеренная глубина залегания дефекта, мм	±(0,02*H+1,00)
  Средний срок службы, лет, не менее	5
  Условия эксплуатации: температура окружающего воздуха, ºС	от -30 до + 55

• Описание

  Многофункциональный универсальный ультразвуковой дефектоскоп А1215 PROFI предназначен для контроля сварных швов, околошовной зоны и основного тела изделий из металлов и пластмасс. Дефектоскоп обеспечивает поиск и определение координат и параметров дефектов в объектах контроля. Режим TOFD предназначен для высокоточного измерения высоты несплошностей в сварных швах.

  Универсальный ультразвуковой дефектоскоп А1215 PROFI. Полностью цифровой дефектоскоп общего назначения с усиленной защитой электронного блока прибора. Подходит для работы в лабораторных условиях, на объектах с агрессивной окружающей средой и в тяжёлых климатических условиях.

  Обеспечивает реализацию типовых и специализированных методик ультразвукового контроля, производительность и точность измерений.

  Переносной эргономичный корпус оснащён ударопрочными бамперами и позволяет удерживать электронный блок одной рукой. Широкоформатный 7-дюймовый сенсорный дисплей хорошо читается на солнце. Предусмотрены сохранение результатов и создание имён конфигураций.

  Дефектоскоп выполнен в промышленном исполнении. Электронный блок со встроенным аккумулятором может крепиться на поясе оператора с помощью специализированного чехла и комплекта ремней.

  Меню основных настроек предназначено для выбора и установки параметров рабочей конфигурации. Интерфейс прибора выполнен с преемственностью с дефектоскопами А1212 MASTER и A1214 EXPERT.

  Режим TOFD используется для обнаружения и высокоточного измерения высоты несплошностей, включая трещины, непровары, несплавления и расслоения, с помощью специализированных преобразователей, установленных в сканирующем устройстве.

  Области контроля.

  • Контроль сварных швов и околошовной зоны.
  • Поиск коррозии, трещин, свищей, внутренних расслоений, одиночных и скоплений пор, непроваров, шлаковых включений и других дефектов.
  • Контроль изделий из полиэтилена и других материалов с высоким затуханием ультразвука.
  • Определение координат и оценка параметров дефектов в объектах из металлов, пластмасс и композитов.
  • Измерение толщины объекта контроля.
  • Сохранение и документирование полученных результатов.

  Возможности. АРД-диаграммы для совмещённых преобразователей позволяют наблюдать на экране три кривые, соответствующие браковочному, контрольному и поисковому уровням. Расчёт эквивалентной площади отражателя выполняется автоматически.

  Цифровая ВРЧ. Обеспечивает регулировку уровня сигнала по произвольной функции, задаваемой 32 узловыми точками. Настройка предназначена для получения импульсов равной высоты от одинаковых отражателей, расположенных на различной глубине.

  DAC-кривые (дистанция-амплитуда-коррекция). Позволяют наблюдать на экране браковочный, контрольный и поисковый уровни для оценки допустимости обнаруженных дефектов согласно нормативным документам и методикам ультразвукового контроля.

  Сигнал типа RF (радиосигнал). Предусмотрено представление сигнала в недетектированном виде в реальном масштабе времени для изучения фаз сигналов и разделения сигналов от близкорасположенных отражателей.

  Режим TOFD (Time of Flight Diffraction). Дифракционно-временной метод ультразвукового контроля, основанный на регистрации дифрагированных волн от кромок дефекта. Метод обеспечивает измерение высоты несплошностей в сварных швах. В TOFD анализируется время прихода дифрагированных сигналов от верхней и нижней кромок дефекта. Контроль выполняется парой преобразователей продольных волн, расположенных по обе стороны от шва. Преобразователи установлены в механизированном сканере с энкодером, обеспечивающим пространственную привязку данных. Данные сканирования представляются в виде D-скана.

• Особенности

  • 7-дюймовый широкоформатный высококонтрастный сенсорный дисплей, читаемый на солнце.
  • Простота настройки и эксплуатации.
  • Быстрый доступ к функциям управления.
  • Измерение уровней сигналов и координат дефектов.
  • Эргономичный промышленный корпус с ударопрочными бамперами.
  • Интерфейс с клавишами быстрого доступа.
  • Преемственность интерфейса с приборами А1212 MASTER и A1214 EXPERT.
  • Развёртка типа А с отображением детектированных и недетектированных сигналов.
  • Запоминание на экране огибающей максимумов сигнала.
  • Автоматическое определение уровня сигнала и координат дефекта при работе с трёхуровневым стробом.
  • Встроенные типы амплитудной коррекции: АРД-диаграммы, ВРЧ и DAC-кривые.
  • Режим TOFD с возможностью использования специализированных преобразователей и сканирующих устройств.
  • Специализированный разъём под энкодер для режима TOFD.
  • Продолжительность работы до 8 ч.
  • Использование сенсорного экрана при сохранении данных.
  • Библиотека конфигураций настраиваемых параметров.
  • Полуавтоматическая корректировка угла ввода и задержки в призме наклонного преобразователя по образцу V2/25.
  • Энергонезависимая память для сохранения А-сканов с параметрами контроля.
  • Приём и сохранение данных на внешнем ПК с использованием специализированного программного обеспечения.
  • USB Type-C для заряда прибора и подключения к персональному компьютеру.
  • Специализированный чехол для защиты от грязи и пыли и крепления электронного блока на поясе оператора.
  • Рабочий диапазон температур окружающей среды от -30 до +55 ºC.

• Комплектация

  • А1215 PROFI — электронный блок ультразвукового дефектоскопа со встроенным аккумулятором.
  • Кабель «АКС» LEMO-LEMO одинарный 1,2 м.
  • Кабель «АКС» LEMO-LEMO двойной 1,2 м.
  • Преобразователь D1771 4.0A0D12CL.
  • Преобразователь S3568 2.5A0D10CL.
  • Преобразователь S5182 2.5A65D12CS.
  • Преобразователь S5096 5.0A70D6CS.
  • Сетевой адаптер 65 Вт с кабелем Type C — Type C.
  • Кабель USB A — Type C.
  • Носитель с документацией и ПО.
  • Калибровочный образец V2/25.
  • Чехол E15.
  • Гель «АКС-гель» -35°C…+100°C, 0,1 кг.
  • Сумка Е14.
