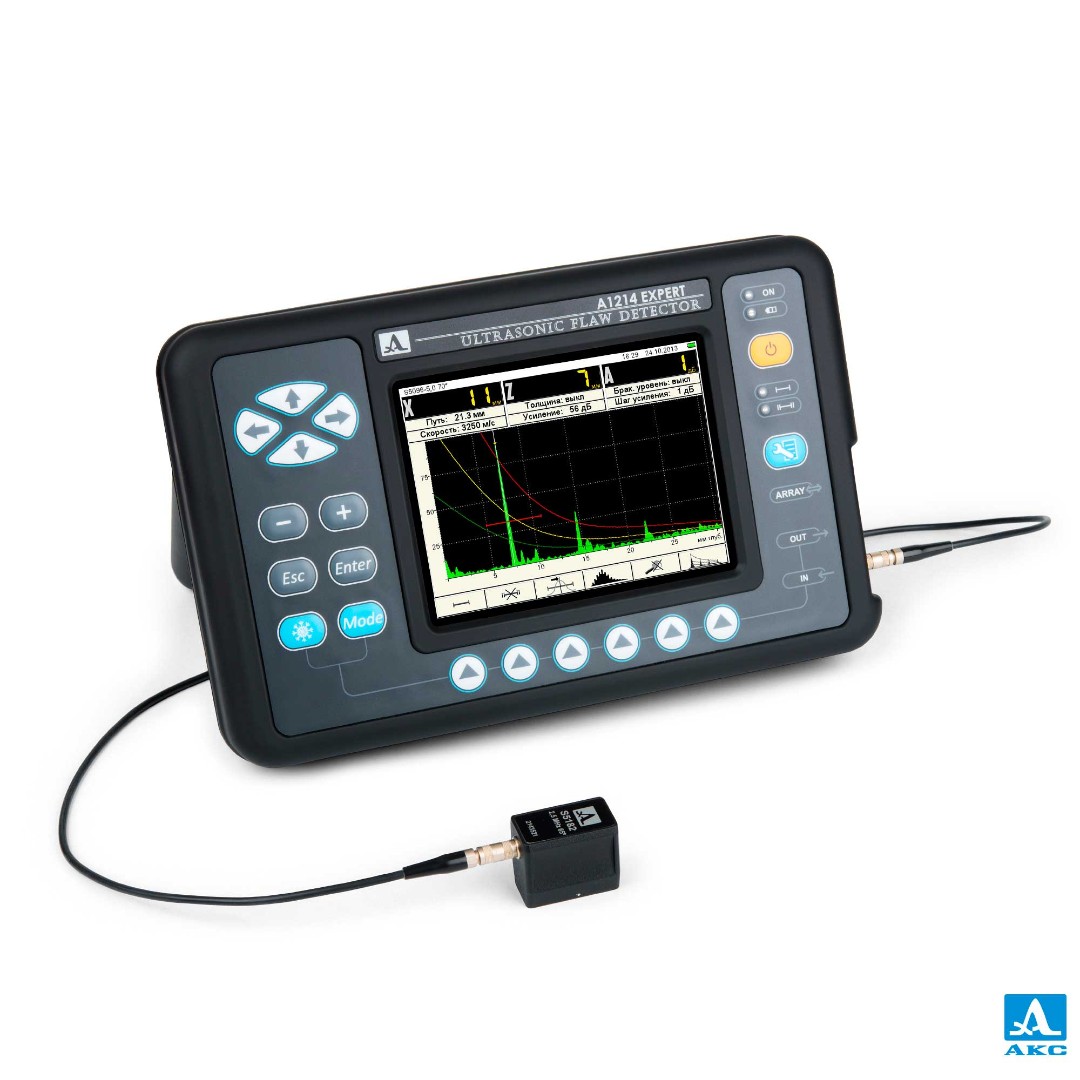

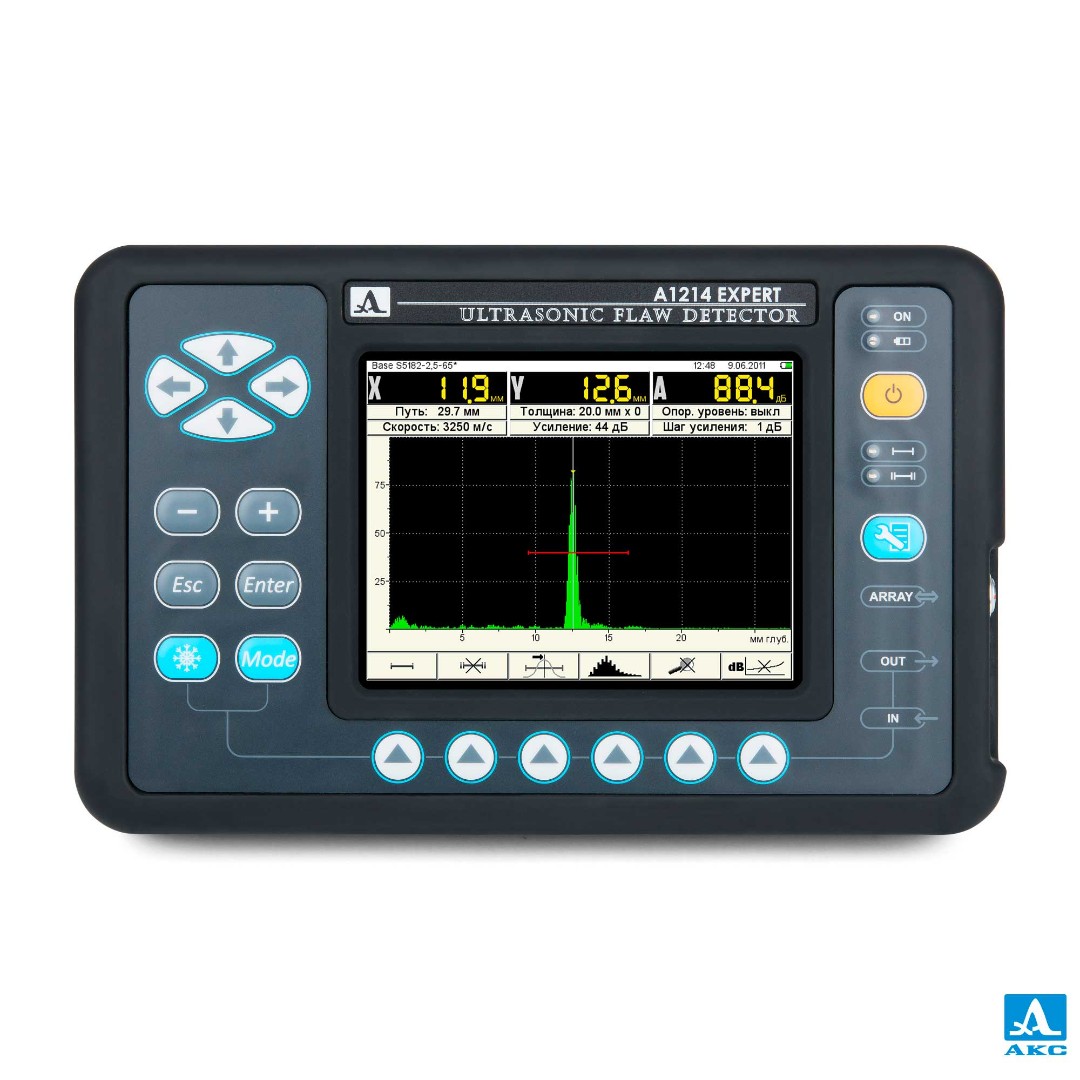

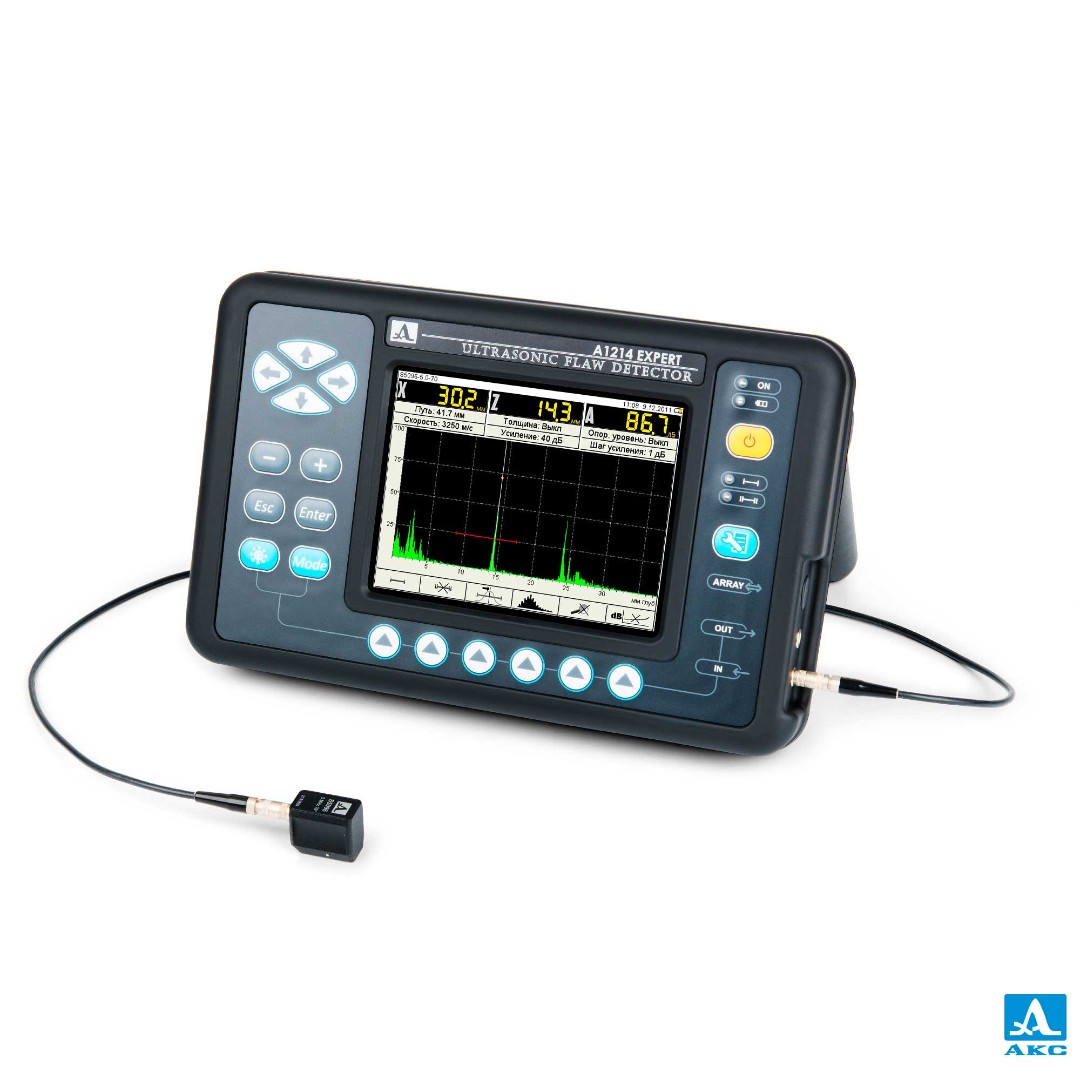

Ультразвуковой дефектоскоп А1214 EXPERT
В наличии
Ультразвуковой дефектоскоп А1214 EXPERT предназначен для контроля изделий из металлов и пластмасс, включая поиск дефектов и измерение толщины.
Прибор оснащён цифровым трактом, цветным дисплеем с разрешением 640х480 точек и аккумулятором, обеспечивающим до 18 часов непрерывной работы.
-
Технические характеристики
Диапазон частот от 0,5 до 15,0 МГц Скорость ультразвука от 500 до 14 999 м/с Диапазон усиления от 0 до 100 дБ Диапазон измерений от 2 до 1 300 мм, от 2 до 3 000 мм, от 2 до 500 мм, от 7 до 6 000 мм Напряжение, В 11,1 Время непрерывной работы 18 Диапазон рабочих температур от -30 до +55ºC Отклонение установки усиления ± 1,0 дБ Пределы допускаемой абсолютной погрешности измерений координат дефекта (по стали) с наклонными преобразователями: дальности по поверхности L ±(0,03L+1,00) мм Диапазон измерений временных интервалов на частоте 2,5 МГц от 0 до 1 900 мкс Источник питания аккумулятор Разрешение дисплея 640х480 точек Библиотека настроек 100 конфигураций Энергонезависимая память 2 000 изображений экрана Регулируемая частота посылки зондирующих импульсов до 1000 Гц Интерполяция функции ВРЧ 32 узловые точки Время записи голосового комментария 20 секунд -
Описание
Ультразвуковой дефектоскоп А1214 EXPERT предназначен для поиска и определения координат различных нарушений сплошности и однородности материала в изделиях из металлов и пластмасс. Удобен для работы как в лабораторных условиях, так и на объекте под воздействием агрессивной окружающей среды.
Ультразвуковой дефектоскоп А1214 EXPERT — полностью цифровой, малогабаритный ультразвуковой дефектоскоп общего назначения. Обеспечивает реализацию типовых и специализированных методик ультразвукового контроля, высокую производительность и точность измерений.
Назначение.
- контроль сварных швов
- поиск мест коррозии, трещин, внутренних расслоений и других дефектов
- определение координат и оценка параметров дефектов типа нарушений сплошности и однородности материала в изделиях из металлов и пластмасс
- измерение толщины изделия
Возможности. Дефектоскоп А1214 EXPERT имеет полностью цифровой тракт. АРД-диаграммы для совмещенных преобразователей позволяют видеть на экране браковочный, контрольный и поисковый уровни контроля. Автоматически производится расчет эквивалентной площади отражателя.
Цифровая ВРЧ. Обеспечивает регулировку уровня сигнала по произвольной функции, задаваемой 32 узловыми точками.
Сигнал типа RF (радиосигнал). Позволяет представлять сигнал в недетектированном виде в реальном масштабе времени, изучать фазы сигналов, производить контроль на фоне больших структурных помех и разделять сигналы от близкорасположенных отражателей.
Интуитивный интерфейс настройки и работы с прибором. Ассоциативное меню пиктограмм обеспечивает быстрый доступ к изменению настроек и функций. Настройки под различные ситуации и объекты контроля можно сохранять и выбирать из меню.
Полученные результаты измерений можно передать на внешний компьютер для дальнейшей обработки, документирования и архивирования. Прием и сохранение данных осуществляется с использованием специализированного программного обеспечения ADM 4, входящего в комплект поставки прибора. Связь с внешним компьютером осуществляется через высокоскоростной USB-порт.
Отчеты. Отчет о применении приборов А1212М, А1214Э, УК1401, А1220М при обследовании Царь-Колокола Троице-Сергиевой Лавры
-
Особенности
- Большой высококонтрастный цветной дисплей (640х480 точек).
- Интерфейс работы с использованием клавиш «быстрого доступа».
- Диапазон рабочих температур: от -30°С до +50°С.
- Максимальное время непрерывной работы — 18 часов.

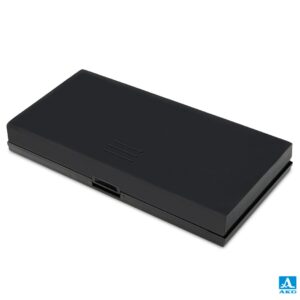

- Быстросъемный аккумулятор.
- Полностью цифровой тракт.
- Интуитивный интерфейс настройки и работы с прибором.
- Антискользящее прорезиненное покрытие электронного блока.
- Большая библиотека настроек (100 конфигураций).
- Возможность записи голосовых комментариев к сохраняемым кадрам с помощью беспроводной Bluetooth-гарнитуры (опционально).
- Энергонезависимая память на 2 000 изображений экрана.
- Традиционная развертка типа А с возможностью отображения сигналов в детектированном и недетектированном виде.
- Запоминание на экране огибающей максимумов сигнала.
- Автоматическое определение уровня сигнала и координат дефекта при работе с АСД.
- Возможность ручного измерения уровня и координат принятых сигналов с помощью экранного курсора.
- Программируемая форма зондирующего импульса.
- Регулируемая частота посылки зондирующих импульсов (до 1000 Гц).
- Построение функции ВРЧ по свободному закону (32-точечная интерполяция).
- Встроенные АРД-диаграммы для совмещенных преобразователей с автоматическим расчетом эквивалентной площади дефектов.
- Возможность использования DAC-кривых.
- Дополнительные режимы: «стоп-кадр», «электронная временная лупа».
- Связь с компьютером по высокоскоростному USB-порту.
- Совместимость с широким спектром преобразователей различных производителей.
-

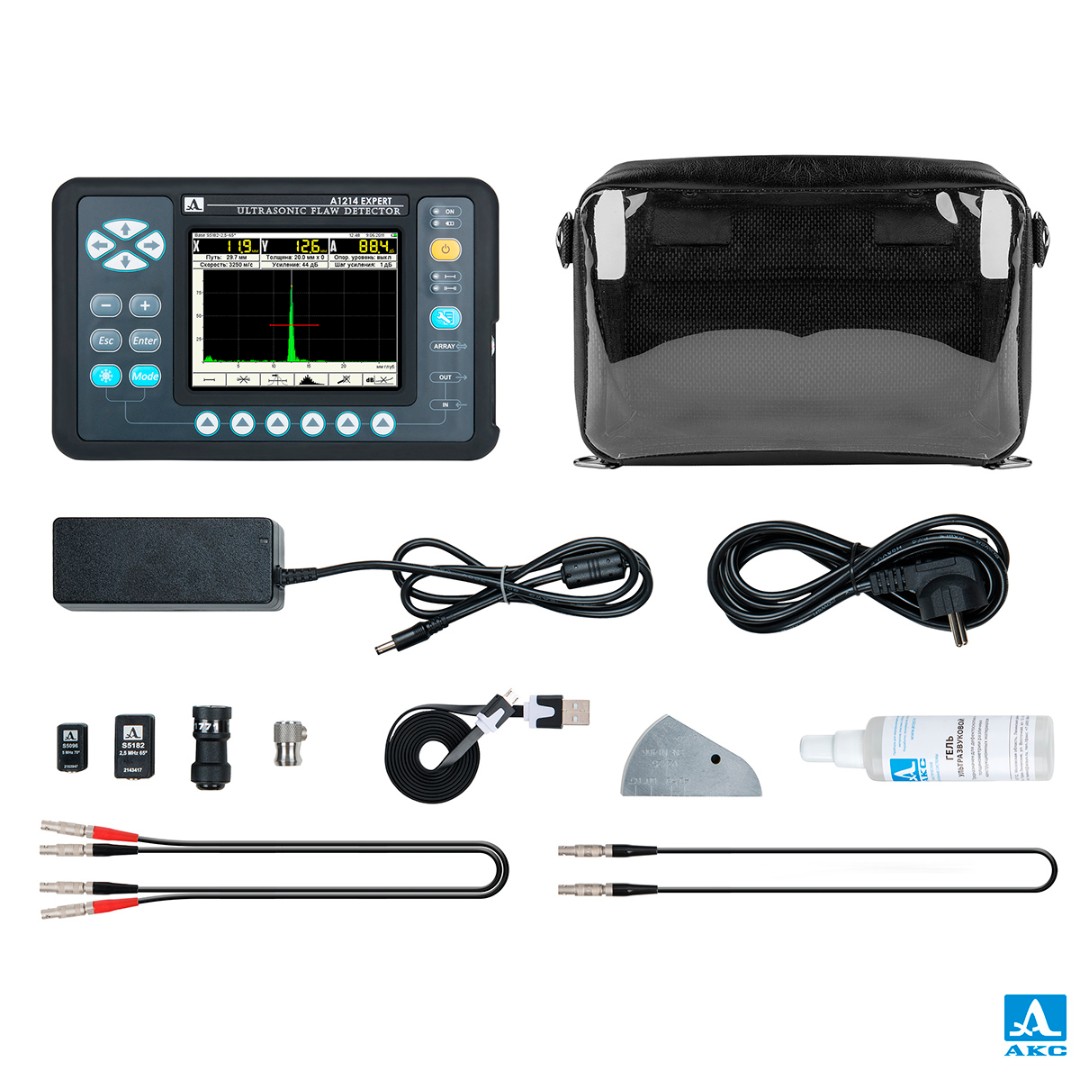

Комплектация

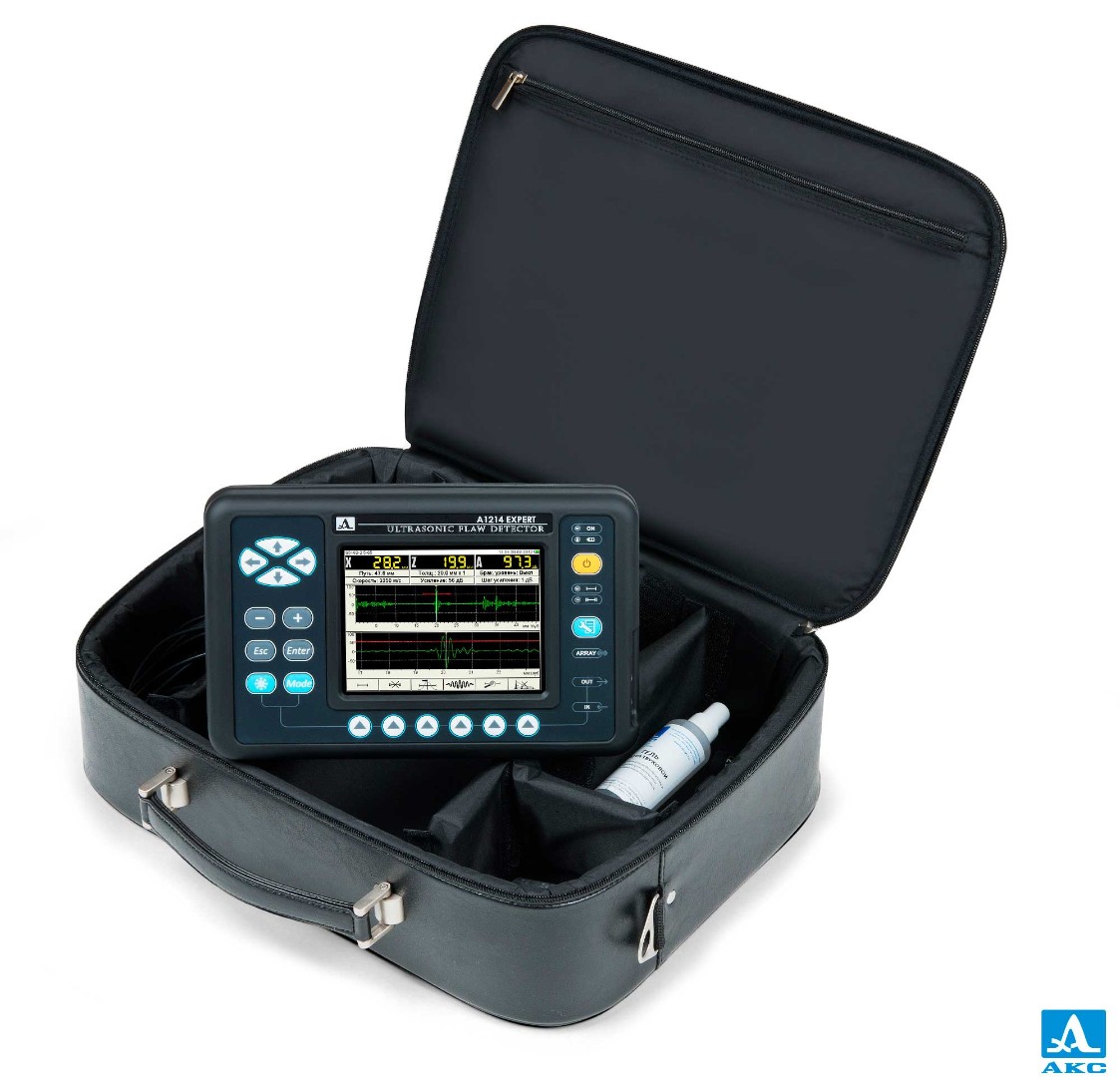

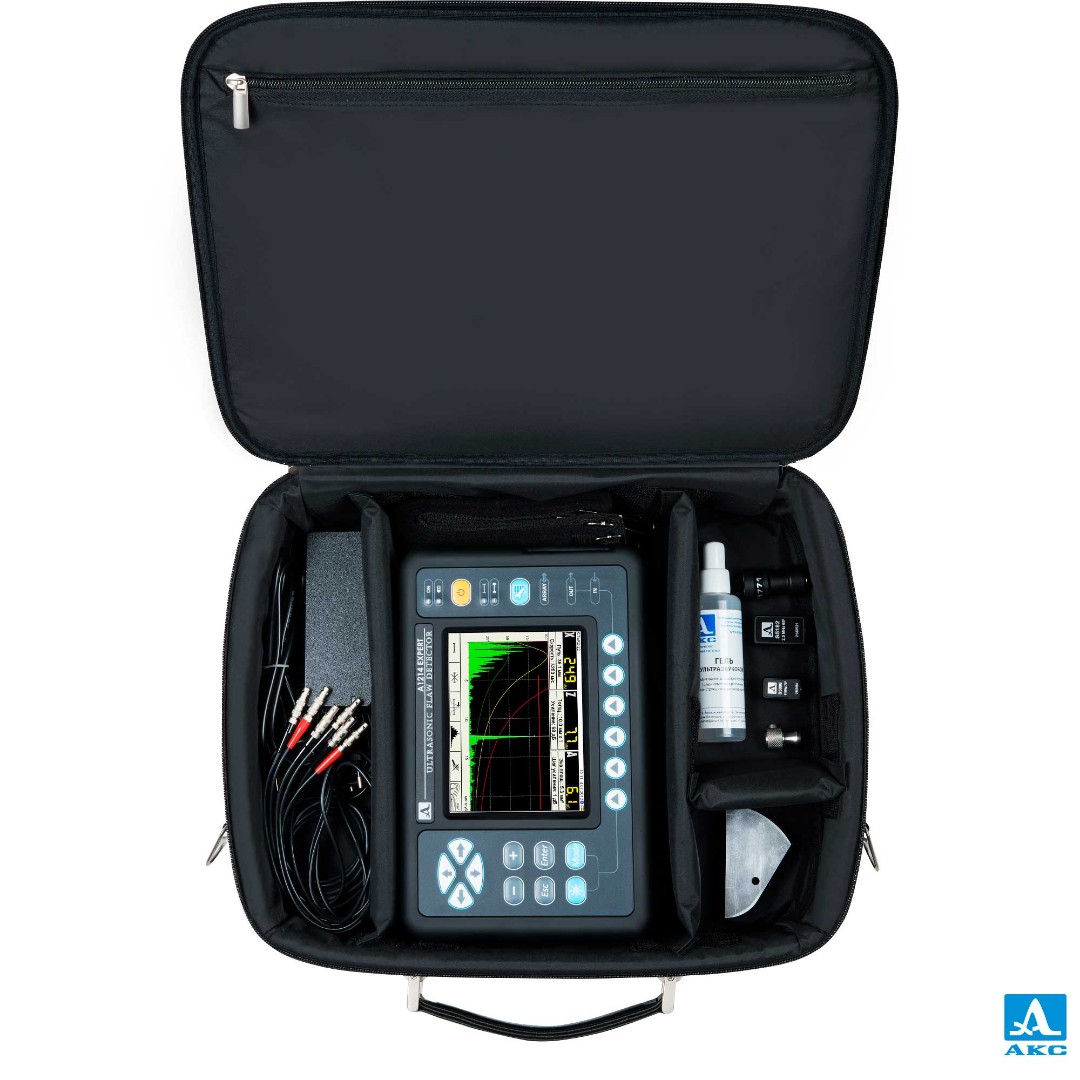

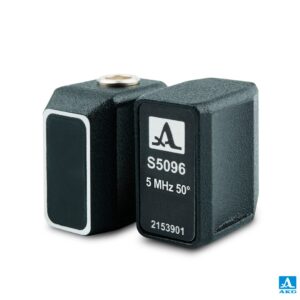

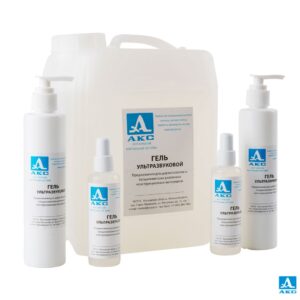

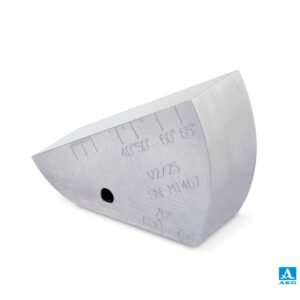

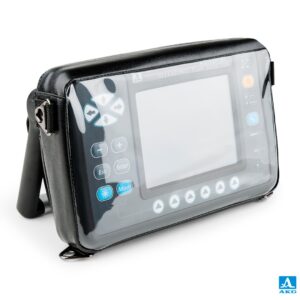

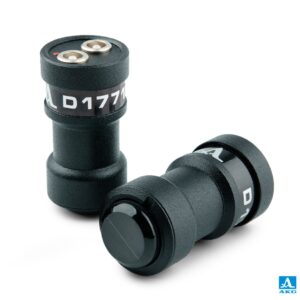

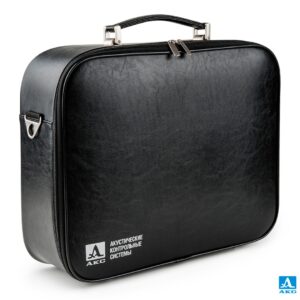

Наименование Код А1214 EXPERT — электронный блок ультразвукового дефектоскопа со съёмным аккумулятором 1117 Кабель «АКС» LEMO-LEMO двойной 1,2 м 1211 Кабель «АКС» LEMO-LEMO одинарный 1,2 м 1213 Преобразователь D1771 4.0A0D12CL 1450 Преобразователь S3568 2.5A0D10CL 1462 Преобразователь S5182 2.5A65D12CS 1434 Преобразователь S5096 5.0A70D6CS 1443 Сетевой адаптер 65 Вт с кабелем Type C — Type C 1832 Кабель USB A — Type C 1234 Носитель с документацией и ПО 1512 Калибровочный образец V2/25 1314 Чехол E14 1619 Гель «АКС-гель» -35°C…+100°C, 0,1 кг 1915 Сумка Е14 1620 -
Совместимость
-
Варианты доставки
- 1. Самовывоз
-
- Свердловская область, г. Екатеринбург, ул. Щорса 7А, офис 19
- пн-пт: с 9-00 до 18-00
С этим товаром покупают
-

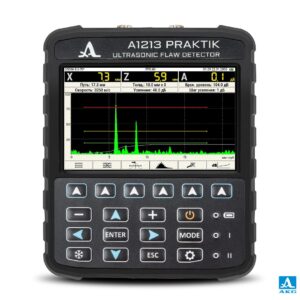

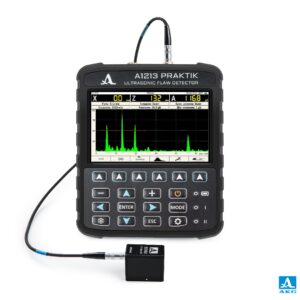

Ультразвуковой дефектоскоп A1213 PRAKTIK
