Описание
| Производитель | ООО «Восток-7», Россия |
| Номер реестра СИ | 85094-22 |

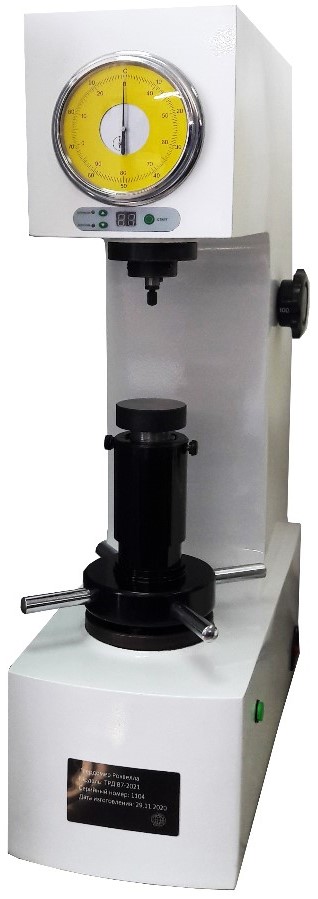

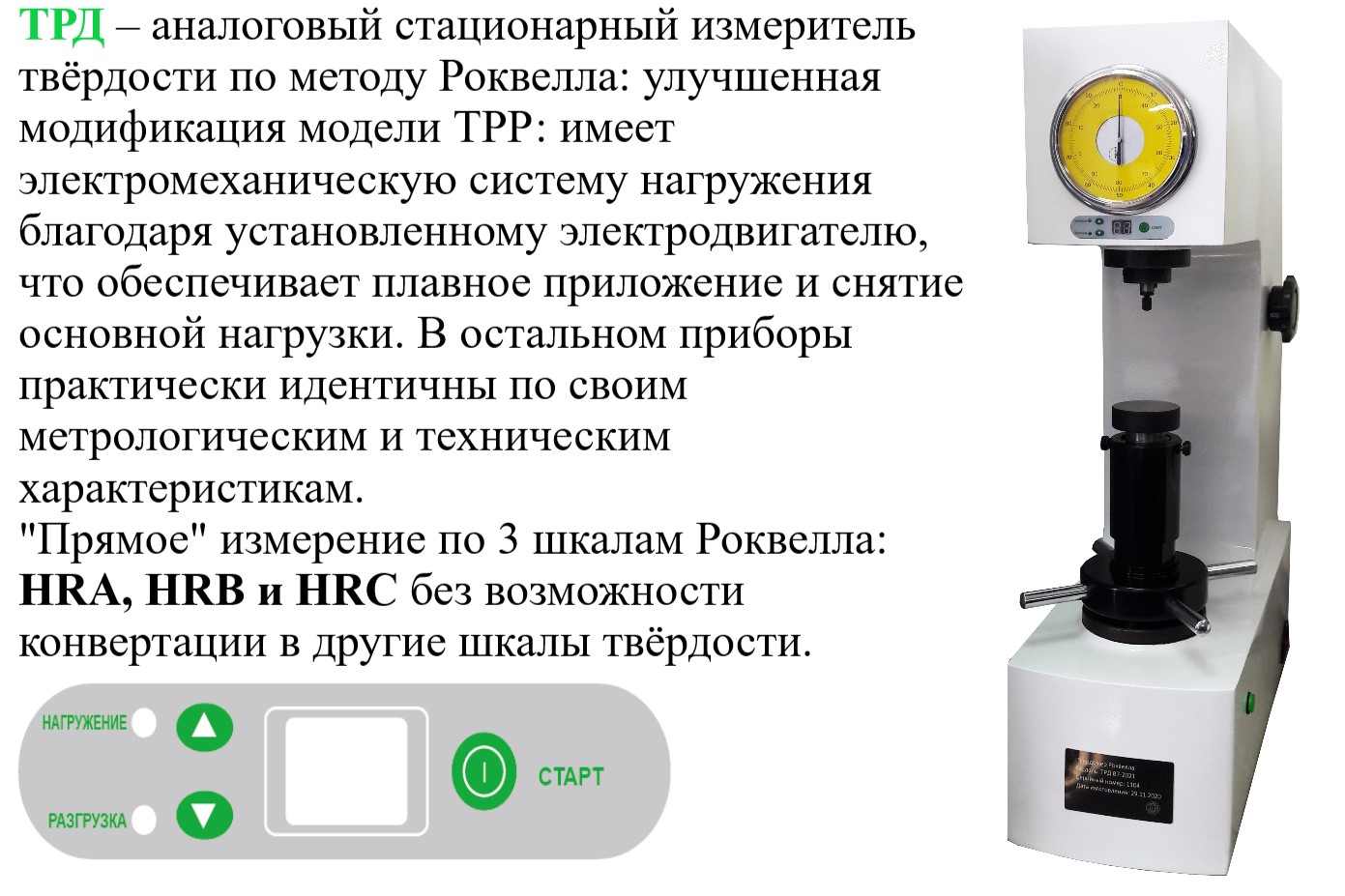

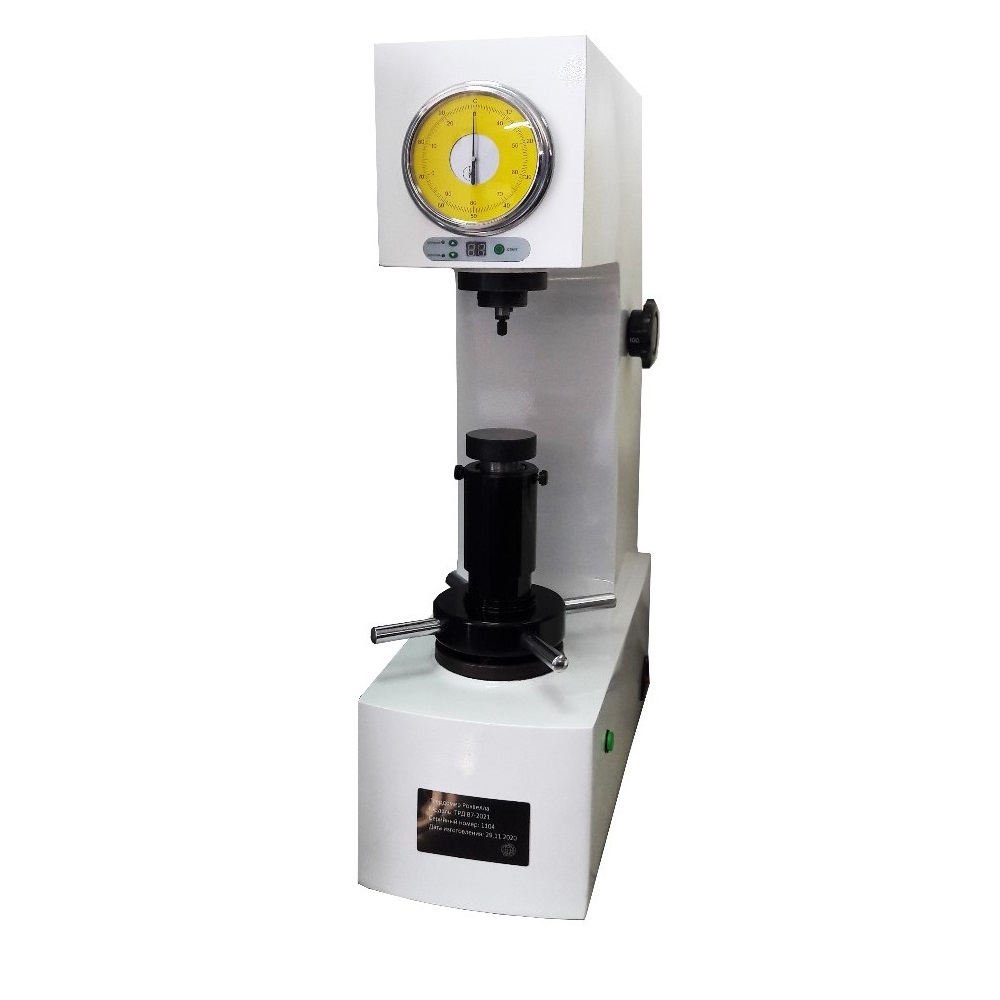

Твердомер ТРД – аналоговый стационарный измеритель твёрдости по методу Роквелла: улучшенная модификация модели ТРР: имеет электромеханическую систему нагружения благодаря установленному электродвигателю, что обеспечивает плавное приложение и снятие основной нагрузки. В остальном приборы практически идентичны по своим метрологическим и техническим характеристикам (условная расшифровка Твердомер Роквелла с Двигателем).
Отличительные особенности модификации ТРД:
- «Прямое» измерение по 3 шкалам Роквелла: HRA, HRB и HRC.
- Простота и удобство в эксплуатации, обслуживании, изучении и обучении принципам работы твердомеров — идеально для учебных целей: профессиональные и высшие учебные заведения, а также производственные цеха с высокой степенью запылённости: простота конструкции позволяет быстро разобрать и очистить внутренности прибора.
- Улучшенная точность измерений и увеличенный срок службы прибора из-за применения электромеханической системы нагружения — обеспечивает плавное приложение и снятие основной нагрузки.
- Наличие электродвигателя (взамен тяжеловесных грузов-гирь в модели ТРР) позволяет легко производить замеры твёрдости даже женскому персоналу.
- Отсчётное устройство — аналоговое со стрелочным указателем.
Комплектация
|
Наименование |
Обозначение |
Количество |
|
Твердомер |
модель по заказу |
1 шт. |
|
Индентор ø 1,588 мм* |
|
1 шт. |
|
Индентор ø 3,175 мм* |
|
1 шт. |
|
Индентор ø 6,35 мм* |
|
1 шт. |
|
Индентор ø 12,7 мм* |
|
1 шт. |
|
Алмазный наконечник* |
|
1 шт. |
|
Паспорт |
Восток-7-ПС |
1 экз. |
|
Руководство по эксплуатации |
Восток-7-РЭ |
1 экз. |
|
*по согласованию с заказчиком. Полная документация представлена в разделе «Упаковочный лист» Руководства по эксплуатации. |
||

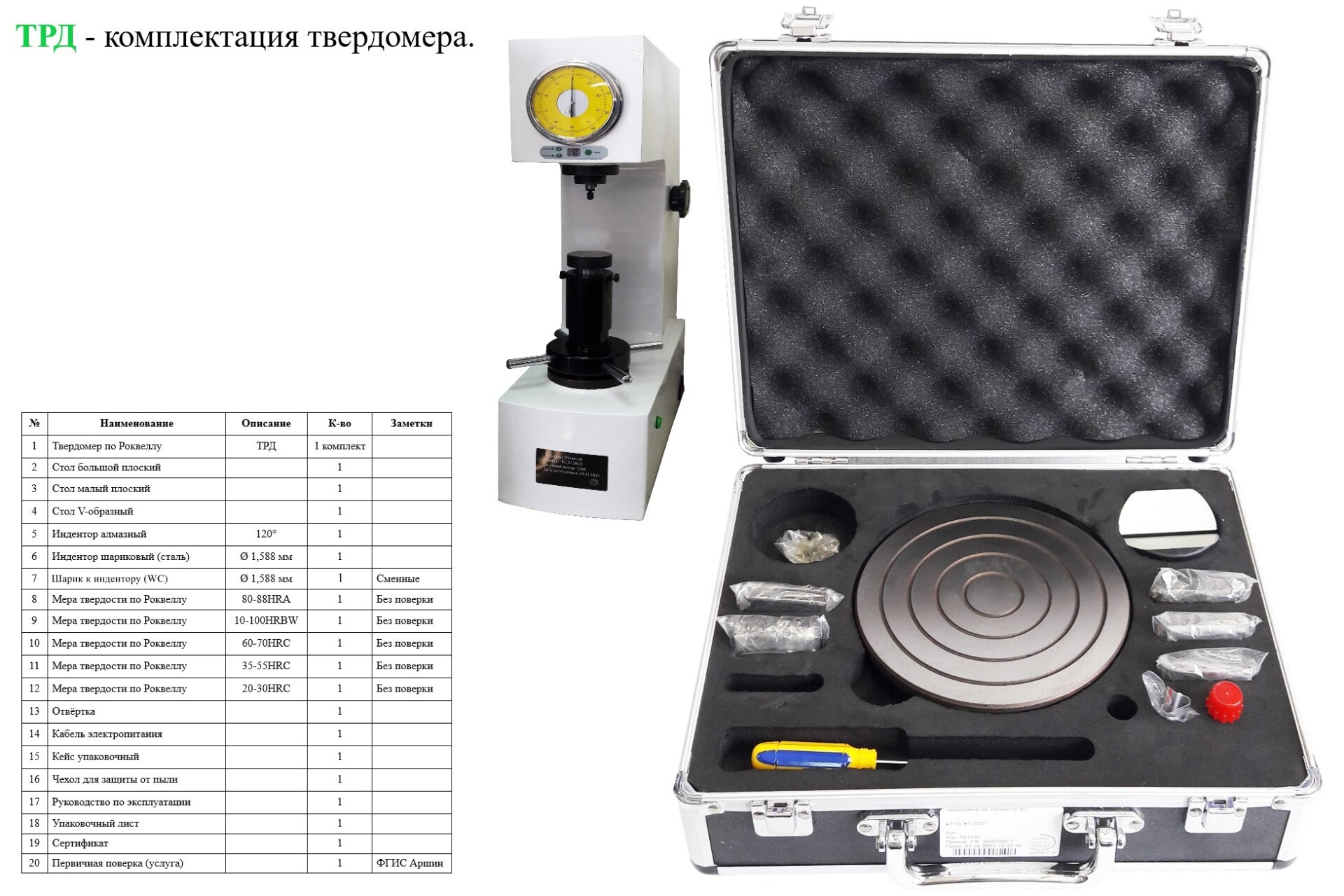

| Модель ТРД — упаковочный лист | ||||
|
№ |
Наименование |
Описание |
Кол-во |
Заметки |
|
1 |
Твердомер по Роквеллу |
ТРД |
1 комплект |
|
|
2 |
Стол большой плоский |
1 |
||
|
3 |
Стол малый плоский |
1 |
|
|
|
4 |
Стол V-образный |
|
1 |
|
|
5 |
Индентор алмазный |
120° |
1 |
|
|
6 |
Индентор шариковый (сталь) |
Ø 1,588 мм |
1 |
|
|
7 |
Шарик к индентору (WC) |
Ø 1,588 мм |
1 |
Сменные |
|
8 |
Мера твердости по Роквеллу |
80-88HRA |
1 |
Без поверки |
|
9 |
Мера твердости по Роквеллу |
10-100HRBW |
1 |
Без поверки |
|
10 |
Мера твердости по Роквеллу |
60-70HRC |
1 |
Без поверки |
|
11 |
Мера твердости по Роквеллу |
35-55HRC |
1 |
Без поверки |
|
12 |
Мера твердости по Роквеллу |
20-30HRC |
1 |
Без поверки |
|
13 |
Отвёртка |
|
1 |
|
|
14 |
Кабель электропитания |
|
1 |
|
|
15 |
Кейс упаковочный |
|
1 |
|
|
16 |
Чехол для защиты от пыли |
|
1 |
|
|
17 |
Руководство по эксплуатации |
|
1 |
|
|
18 |
Упаковочный лист |
|
1 |
|
|
19 |
Сертификат |
|
1 |
|
|
20 |
Первичная поверка (услуга) |
|
1 |
ФГИС Аршин |
Технические характеристики
|
Модель твердомера, метрологические характеристики |
ТРД |
| Шкалы твердости Роквелла |
HRA, HRB(W), HRC |
| Шкалы твердости Супер-Роквелла |
— |
| Основная испытательная нагрузка по шкалам Роквелла, Н (кгс) |
588,4 (60); 980,7 (100); 1471(150) |
| Основная испытательная нагрузка по шкалам Супер-Роквелла, Н(кгс) |
— |
| Пределы допускаемой относительной погрешности основных испытательных нагрузок для шкал Роквелла, % |
±0,5 |
| Пределы допускаемой относительной погрешности предварительных испытательных нагрузок для шкал Супер-Роквелла, % |
— |
| Предварительная нагрузка по шкалам Роквелла, Н (кгс) |
98,07 (10) |
| Предварительная испытательная нагрузка по шкалам Супер-Роквелла, Н (кгс) |
— |
| Пределы допускаемой относительной погрешности основных испытательных нагрузок для шкал Роквелла, % |
±0,66 |
| Пределы допускаемой относительной погрешности предварительных испытательных нагрузок для шкал Супер-Роквелла, % |
— |
| Диапазон измерений твердости по шкалам Роквелла |
от 70 до 93 HRA от 25 до 80 вкл. HRB(W) св. 80 до 100 вкл. HRB(W) от 20 до 35 вкл. HRC св. 35 до 55 вкл. HRC св. 55 до 70 вкл. HRC |
Пределы допускаемой абсолютной погрешности измерений твердости по шкалам Роквелла:
|
|
| Диапазон измерений твердости по шкалам Супер-Роквелла |
— |
Пределы допускаемой абсолютной погрешности измерений твердости по шкалам Супер-Роквелла:
|
— |
| Модель твердомера, технические характеристики |
ТРД |
| Шкалы твердости Роквелла |
HRA, HRB(W) |
| Диапазон определения твердости по шкалам Роквелла |
от 20 до 70 HRA от 20 до 100 HRB |
| Шкалы твердости Роквелла |
HRD, HRF, HRG |
| Диапазон определения твердости по шкалам Роквелла |
от 40 до 77 HRD от 60 до 100 HRF от 30 до 94 HRG |
| Шкалы твердости Роквелла |
— |
| Диапазон определения твердости по шкалам Роквелла |
— |
| Тип нагружения |
автомат |
| Диапазон времени выдержки, с |
от 0 до 99 |
| Наличие памяти |
— |
| Интерфейс связи с ПК |
— |
| Глубина зева/расстояния до стенки от центра индентора, мм |
135 |
Макс. высота измеряемого изделия, мм:
|
|
Габаритные размеры, мм, не более:
|
|
| Масса, кг, не более |
70 |
Параметры электрического питания:
|
|
| Средний срок службы твердомеров, лет, не менее |
10 |
Рабочие условия эксплуатации:
|
|
