Успех АТГ-525.60Н — трассотечеискатель
В наличии
Универсальный комплект для трассировки скрытых коммуникаций, поиска повреждений кабелей и обнаружения разгерметизации трубопроводов. Определяет глубину залегания трассы до 6 м и обнаруживает места разгерметизации на глубине до 3 м.

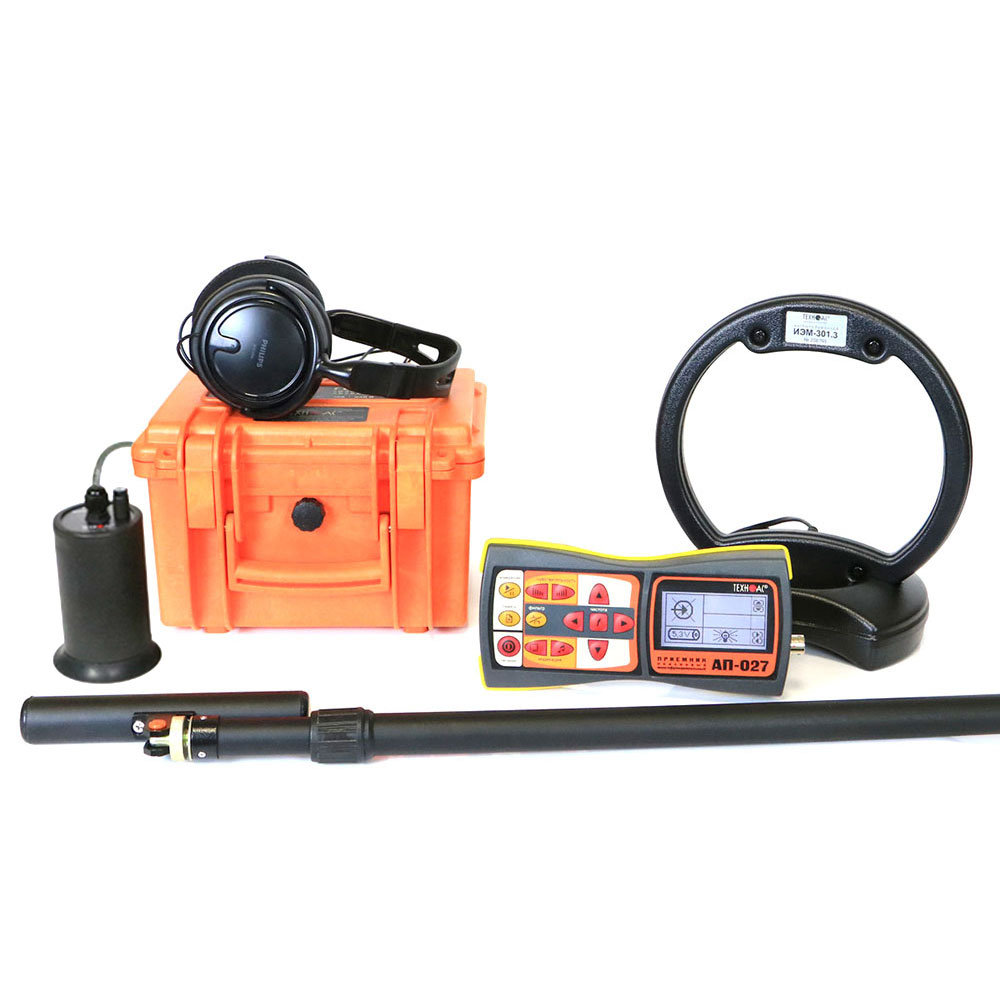

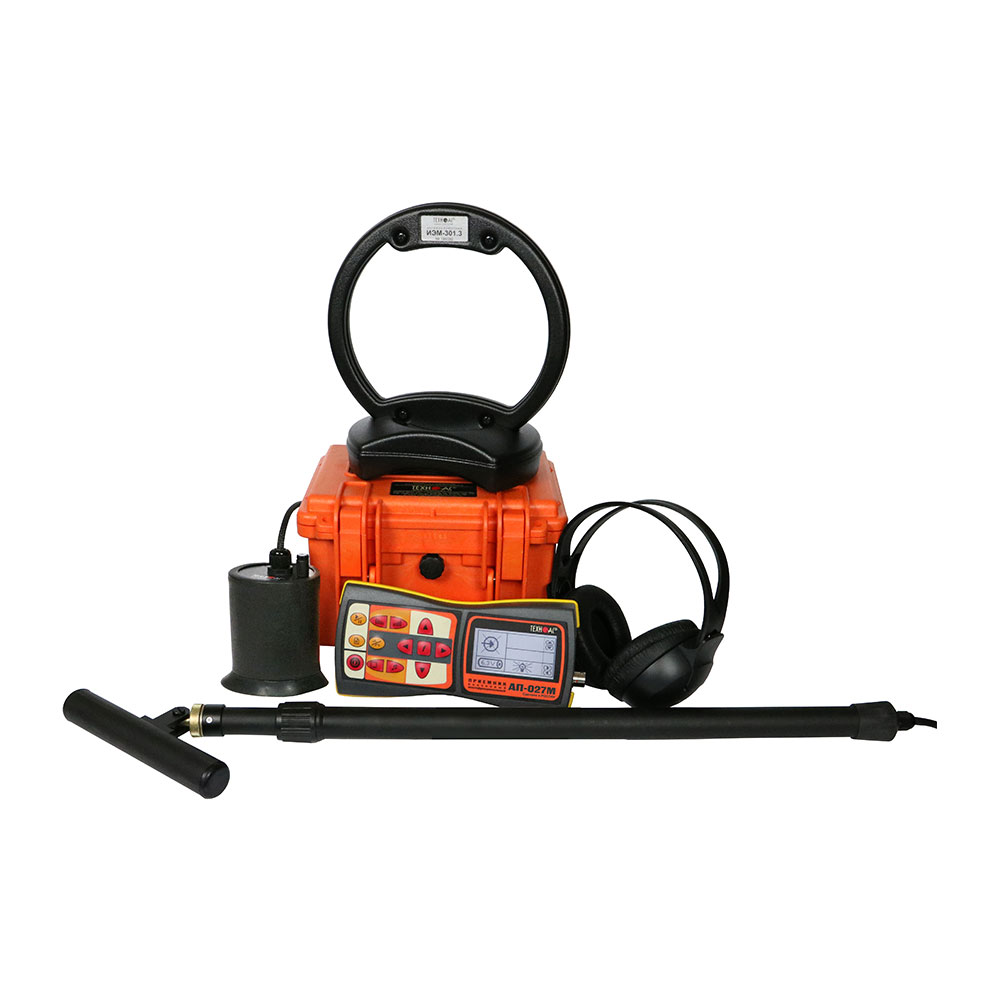

В комплект входят трассопоисковый приемник, генератор, электромагнитный и акустический датчики.
-
Технические характеристики
Элементы питания 14 Ач или 24 В, 7 Ач, 7 Ач (технология AGM) с перекоммутацией: 12 В, аккумуляторы «тип АА» 1,2 В 4 шт., внешний аккумулятор, два свинцово-кислотных герметизированных аккумулятора 12 В, напряжение 4…7 В, щелочные (алкалиновые) батареи «тип АА» 1,5 В 4 шт. Время непрерывной работы 20 часов Рабочие частоты 50 / 100 / 512 / 1024 / 8192 / 32768 Гц, Широкая Полоса 50…8600 Гц Глубина обнаружения мест разгерметизации до 3 м Определение глубины залегания трассы до 6 м Трассировка коммуникаций до 10 км Выходная мощность генератора до 180 Вт Вид принимаемого сигнала (электромагнитный трассо-дефектопоиск) непрерывный / прерывистый Вид принимаемого сигнала (акустический трассо-дефектопоиск) монотонный / импульсный Частоты цифровой фильтрации (электромагнитный) 50/60 Гц, 100…450 Гц через 50 Гц, 120…540 Гц через 60 Гц, 512 Гц, 1024 Гц, 8192 Гц, 33 кГц Частоты цифровой фильтрации (акустический, ограничение диапазона сверху) 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 / 0,15 кГц Широкая полоса (электромагнитный) 0,05…8,6 кГц Широкая полоса (акустический) 0,09…2,20 кГц / 0,03…0,50 кГц Визуальная индикация ЖКИ: символы и значения выбираемых режимов и параметров; анимированная шкала уровня входного сигнала; цифровое значение и анимированная шкала уровня выходного сигнала; график уровня выходного сигнала; частотный спектр выходного сигнала; цифровое и графическое отображение уровней выходного сигнала, записанных в «памяти» Звуковая индикация Головные телефоны — натуральный широкополосный или отфильтрованный сигнал Количество сохраняемых значений в памяти 30 Диапазон эксплуатационных температур -20…+50ºС Класс защиты IP54 Частоты SIN f1 / f2 / f3, ±0,1% 512 / 1024 / 8192 Частоты следования ударов НЧ / СЧ / ВЧ 0,5 / 1 / 2 Режим SIN «непрерывный» непрерывная синусоидальная генерация Режим SIN «_|¯|_» кратковременные посылки синусоидального сигнала (длительность импульса 100 мс, частота следования импульсов 1 Гц) Режим SIN «3 частоты» посылки синусоидального сигнала с чередованием частот f1, f2, f3 (длительность импульса 100 мс, частота следования импульсов 2 Гц) Режим «УДАР» генерация ударных импульсов (длительность импульса устанавливается автоматически) Максимальное выходное напряжение (с добавлением внешнего аккумулятора 12/24 В) 330 Максимальное выходное напряжение (при питании от сетевого блока) 140 Выходная мощность генератора (автономное питание, импульсы 512 и 1024 Гц) 15 / 30 / 60 / 120 Вт Сопротивление нагрузки (автономное питание, импульсы 512 и 1024 Гц) 0,15…660 / 0,3…330 / 0,6…660 / 1,2…330 Ом Выходная мощность генератора (внешний аккумулятор, импульсы 512 и 1024 Гц) 90 / 180 Вт Сопротивление нагрузки (внешний аккумулятор, импульсы 512 и 1024 Гц) 0,9…1000 / 1,8…500 Ом Выходная мощность генератора (сетевой блок, импульсы 512 и 1024 Гц) 36 / 72 Вт Сопротивление нагрузки (сетевой блок, импульсы 512 и 1024 Гц) 0,4…400 / 0,7…200 Ом Допустимое сопротивление нагрузки любое (0…∞), ограничение тока на «низкоомных» нагрузках, работа на емкость оборванного кабеля Согласование с нагрузкой автоматическое, обеспечивающее достижение заданной мощности в нагрузке Сетевой блок для работы или зарядки аккумуляторов выходное напряжение 15 В, выходной ток до 6,7 А Выходной усилитель мощности импульсный, технология CLASS D(BD), КПД > 80% Допустимый диапазон температур окружающей среды при эксплуатации -30…+60ºС Класс климатической защиты IP65 Тип преобразователя резонансная ферритовая магнитная антенна Частота резонанса 50…60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц Тип питания от приемника Коммутация резонанса принудительная (управляется приемником) Максимальная мощность, подводимая к «рамке», не более Вт 10 Модуль полного комплексного сопротивления на частоте 8192 Гц, Ом 36 Тип корпуса пластмассовый, герметичный -
Описание
Назначение трассотечеискателя Успех АТГ-525.60Н.
- Определение местоположения и глубины залегания скрытых коммуникаций (силовые и сигнальные кабельные линии, армированные оптоволоконные линии, трубопроводы из электропроводных материалов) на глубине до 6 м и удалении до 10 км от места подключения генератора.
- Определение мест повреждения кабельных линий.
- Обследование участков местности перед проведением земляных работ.
- Обнаружение мест разгерметизации трубопроводов на глубине до 3 м.
Трассотечеискатель Успех АТГ-525.60Н — универсальный многофункциональный комплект, в котором объединены три устройства:
- трассоискатель с электромагнитным датчиком;
- комплект для поиска повреждений кабеля акустическим методом;
- течеискатель с акустическим датчиком.
Принцип работы трассотечеискателя Успех АТГ-525.60Н.
Режим трассопоиска.
Пассивный поиск (трассопоиск без использования генератора).
Подключить головные телефоны и EMD к приемнику. Использовать режим «ШП», 50 Гц, 100 Гц. Работа в данном режиме позволяет обнаружить силовые кабели под напряжением (режим «ШП», затем 50 Гц), трубопроводы под катодной защитой и трубопроводы с перенаведенным излучением (режим «ШП», 100 Гц).
При работе оператора уровень сигнала анализируется по уровню шума в головных телефонах и стрелочному индикатору приемника.
Активный поиск (трассопоиск с использования генератора).
Подключить головные телефоны и EMD к приемнику. Генератор представляет собой автоколебательную систему с мощным трансформаторным выходом, который служит для согласования с нагрузкой (кабель или трубопровод).
Подключить генератор к нагрузке. Согласовать генератор с нагрузкой. Использовать режим «512», «1024», «8928», «х3». На приемнике установить частоту аналогичную с генератором. Работа в данном режиме позволяет провести качественную трассировку коммуникаций (кабельных линий без напряжения, трубопровода).
Поиск места повреждения силового кабеля (трассопоиск с использования генератора).
Поиск места повреждения силового кабеля можно осуществлять двумя методами: индукционным (EMD) и акустическим (AD). Подключить головные телефоны и EMD (AD) к приемнику. Подключить генератор к кабелю. Использовать режимы «512», «1024», «8928», «х3» (для индукционного метода); «ШП», «ФНЧ», «ПФ» (для акустического метода).
Режим течепоиска.
Подключить головные телефоны и AD к приемнику. Использовать режим «ШП», «ФНЧ», «ПФ».
Механические колебания грунта, возникающие в результате течи из трубопровода, воспринимаются акустическим датчиком при помощи пьезоэлектрического преобразователя. Электрический сигнал поступает в электронный блок, откуда выводится на головные телефоны и на стрелочный индикатор. Оператор по максимальному сигналу на стрелочном индикаторе или по специфическому шуму свища определяет место положения разгерметизации трубопровода.
-
Особенности

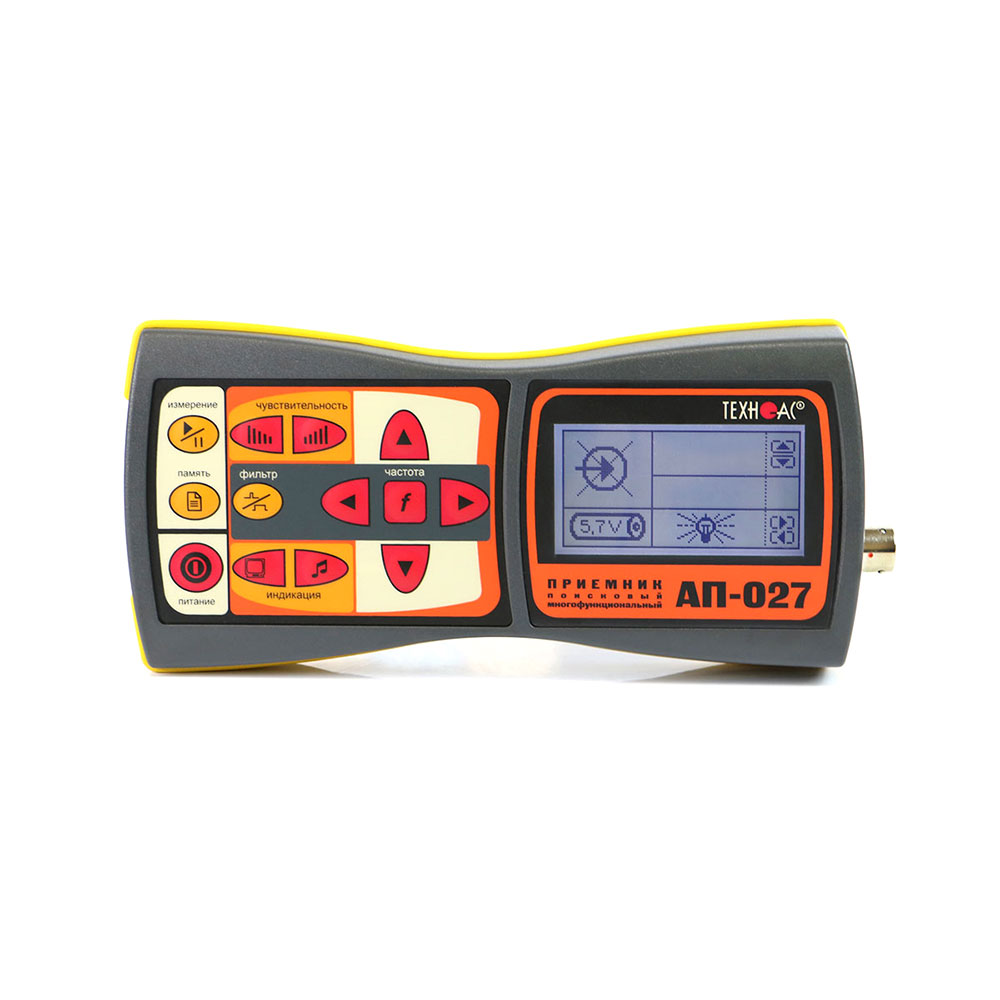

Особенности приемника АП-027М.
- Цифровой трассопоисковый приемник.
- Большой ЖК дисплей с переключаемыми режимами работы и индикации.
- Отображение частотного спектра входного сигнала.
- Вывод звукового сигнала как на наушники оператора, так и на встроенный динамик.
- Приемник является многофункциональным прибором и может работать с внешними датчиками различного типа: электромагнитными EMD-257 и MED-127, акустическими AD-327, AD-257 и ADM-227, датчиком контроля качества изоляции DKI-117M, датчиком-определителем дефектов коммуникаций DODK-117M, накладной рамкой NR-117М, клещами индукционными CI-110 (CI-105).
- При работе с акустическим — диапазон частот 0.03…2.2 кГц с возможностью устранения звуковых частот, находящихся вне полосы, занимаемой звуком дефекта.
- При работе с электромагнитным датчиком — широкий набор рабочих частот: 50/60 Гц, 100…450 Гц через 50 Гц, 120…540 Гц через 60 Гц, 512 Гц, 1024 Гц, 8192 Гц, 33 кГц, «Широкая полоса» 50…8600 Гц, двухчастотные режимы 1024 Гц / 2048 Гц и 1024 Гц / 8192 Гц.
- Класс защиты корпуса от внешних воздействий IP54.

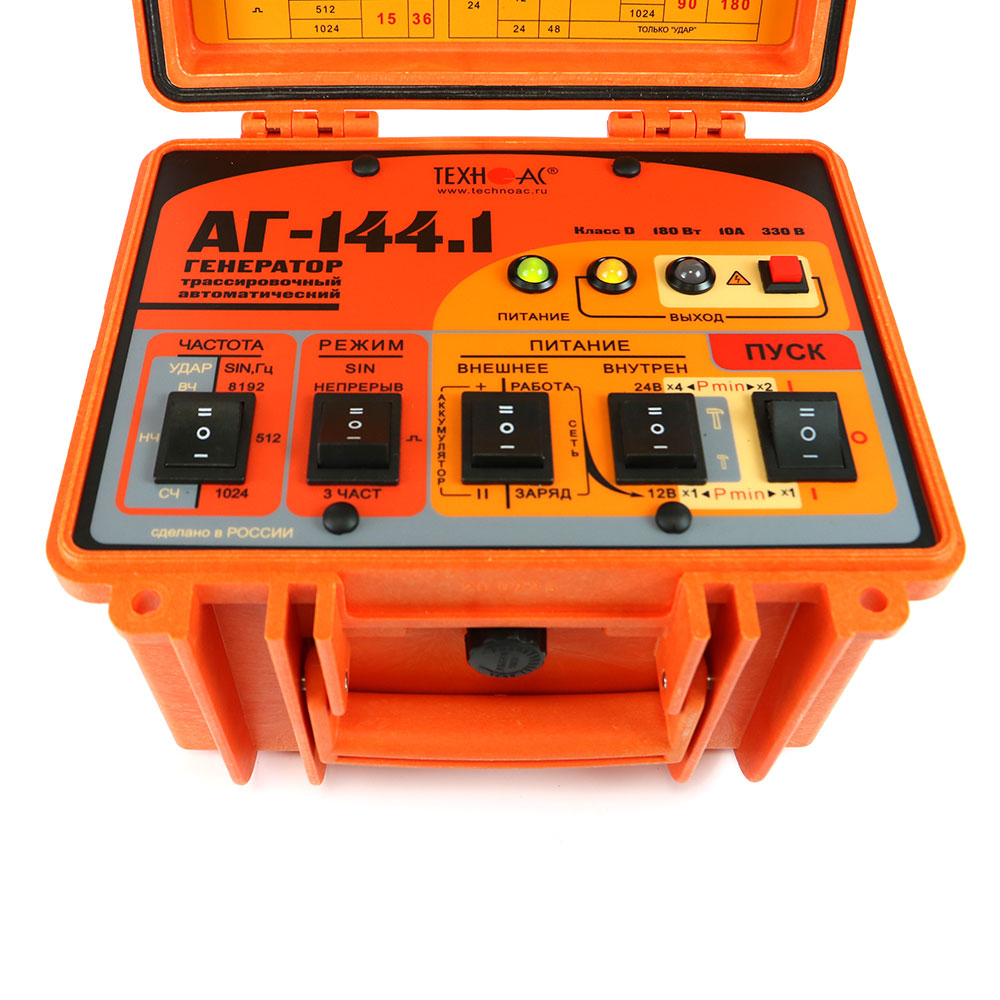

Особенности генератора АГ-144.1.
- Возможность выбора мощности генератора в зависимости от решаемых задач (от 7,5 до 180 Вт).
- При работе генератора автоматическое согласование с нагрузкой в широком диапазоне сопротивлений, автоматическое повторное согласование.
- Длительное время непрерывной работы от собственного аккумулятора.
-
Применение
- ЖКХ.
- Теплосети.
- Водоканал.
-
Комплектация
- Трассопоисковый приемник АП-027M — 1 шт.
- Генератор АГ-144.1 — 1 шт.
- Головные телефоны — 1 шт.

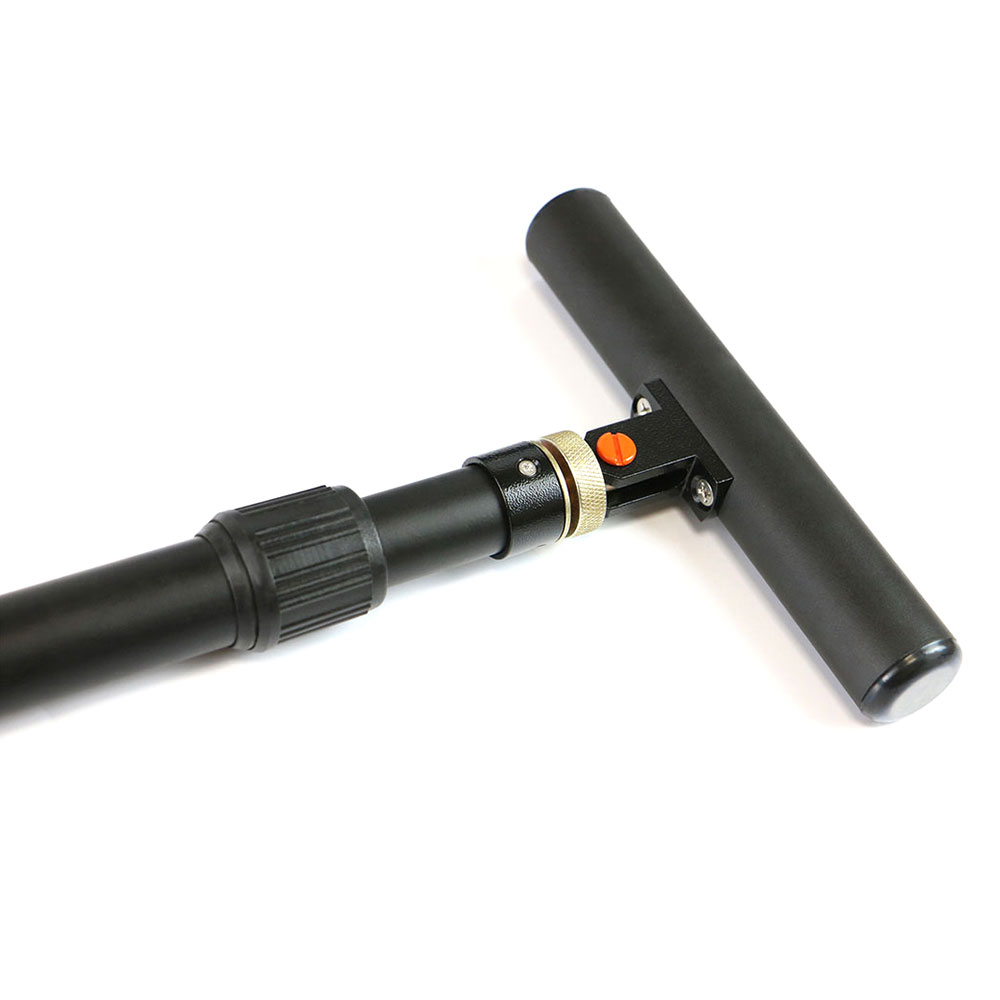

- Датчик электромагнитный EMD-257 — 1 шт.

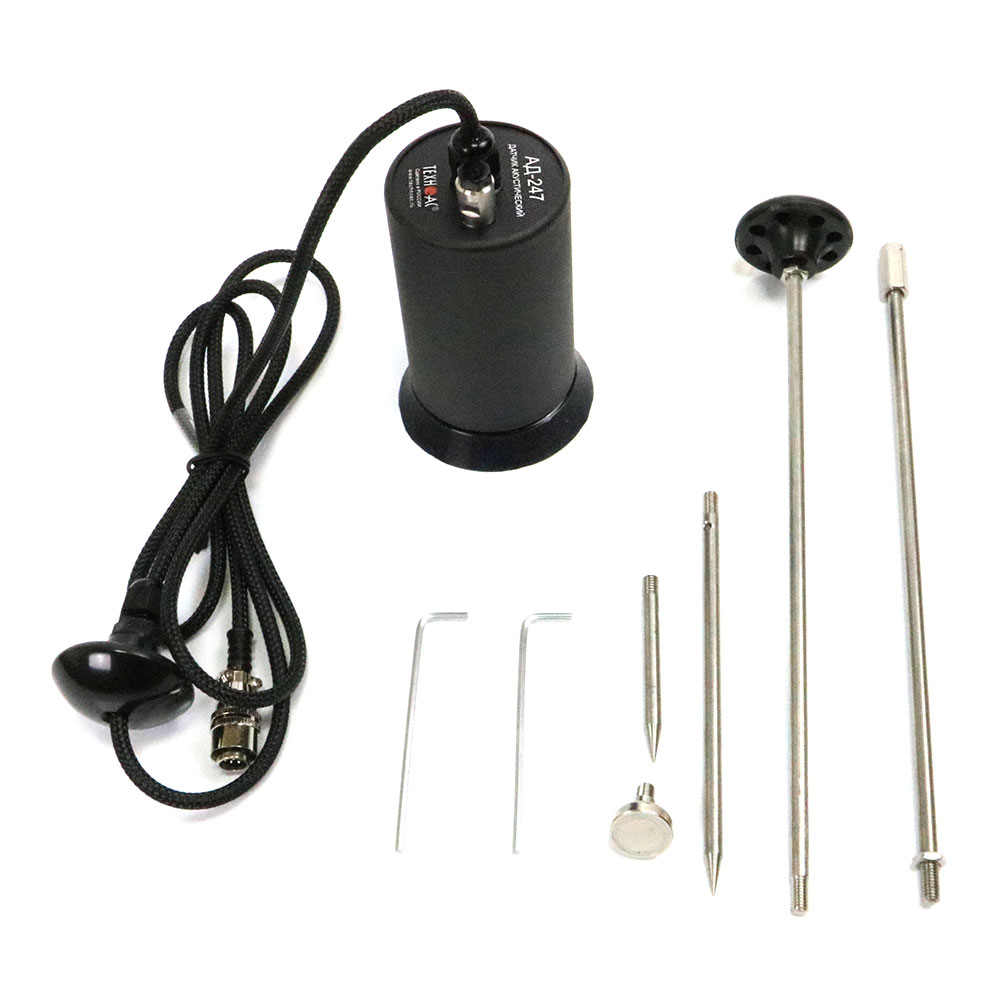

- Комплект акустического датчика AD-257 — 1 шт.
- Кабель АГ144.02.020 — 1 шт.
- Кабель AG144.02.060 — 1 шт.
- Кабель АГ120.02.050 — 1 шт.
- Кабель АГ105.02.020 — 1 шт.
- Антенна индукционная ИЭМ-301.3 — 1 шт.
- Держатель для приемника АП-027.00.010 — 1 шт.
- Контакт магнитный АГ120.02.090 — 2 шт.
- Штырь заземления АГ110.02.004 — 2 шт.
- Источник питания ENP-120-12 — 1 шт.
- Батарейки для приемника (AA) — 4 шт.
- Крестовая отвертка — 1 шт.
- Кабель для подключения внешнего аккумулятора AP027.02.030 — 1 шт.
- Сумка для антенны ИЭМ-301.3 (чехол 53107) — 1 шт.
- Сумка для генератора АГ-144.1 (чехол 53187) — 1 шт.
- Сумка для электромагнитного датчика EMD-257 (чехол 53186) — 1 шт.
- Сумка для комплекта (чехол 53183) — 1 шт.
- Руководство по эксплуатации — 3 шт.
- Паспорт — 1 шт.
Дополнительная комплектация.
- Комплект аккумуляторов и зарядное устройство для приемника АП-027M.
-
Документы
- Руководство по эксплуатации приемника АП-027M
- Руководство по эксплуатации генератора АГ-144.1
- Паспорт на трассотечеискатель Успех АТГ-525.60Н
- Декларация о соответствии на поисково-диагностическое оборудование серии Успех
- Сертификат соответствия ГОСТ Р ИСО 9001-2026
- Выписка из реестра российской промышленной продукции на оборудование серии Успех
-
