Тепловизор инфракрасный измерительный В7-ТВ3320 с поверкой (матрица детектора 320*240, температура: -20…+300)

В наличии

84 700 ₽

Купить в 1 клик

Переносной инфракрасный тепловизор предназначен для бесконтактного измерения и визуализации распределения температуры. Детектор имеет матрицу 320 × 240 пикселей; диапазон измерений составляет от −20 до +300 °C.

Прибор оснащён инфракрасной и обычной камерами, дисплеем 2,8″ и перезаряжаемым аккумулятором. Первичная поверка включена в цену.

  • Технические характеристики

    Количество пикселей матрицы детектора 320х240
    Диапазон температуры от -20 до +300
    Погрешность измерения температуры, °С не более ±2
    Порог температурной чувствительности 0.07
    Спектральный диапазон, нм от 8 до 14
    Углы поля зрения 42.0, 56.0
    Пространственное разрешение 3.05
    Коэффициент излучательной способности от 0,01 до 1,00
    Диагональ дисплея 2.8
    Время непрерывной работы не менее 2…3
    Степени слияния на термограмме 0%, 25%, 50%, 75% и 100%
    Шкала измерения температуры °С / °F
    Цветовые палитры, шт. 5
  • Описание

    Тепловизоры инфракрасные измерительные В7-ТВ3320 предназначены для термографии в различных отраслях промышленности и бытового применения.

    Изготовитель. ООО «Восток-7» (РФ). Состояние: новое изделие.

    Поверка. Первичная поверка включена в цену и оформляется перед отправкой заказчику. Сведения о результатах поверки передаются в Федеральный информационный фонд по обеспечению единства измерений в течение 40 рабочих дней с даты проведения поверки.

    Состояние в реестрах средств измерений. Для Российской Федерации ответственная организация — Росстандарт, номер в госреестре — 92389-24. Для АО «РЖД», Республики Беларусь и Республики Казахстан сведения указаны как «не внесено». Иные регистры, удостоверения, заключения и разрешения отсутствуют.

    Метрологическая информация.

    Описание средства измерений. Принцип действия тепловизора основан на преобразовании теплового излучения исследуемого объекта, передаваемого через оптическую систему на приёмник, в цифровой сигнал и отображении его в виде термограммы. Приёмник представляет собой неохлаждаемую микроболометрическую матрицу инфракрасных детекторов фокальной плоскости (FPA). Тепловизор измеряет температуру и отображает её распределение на поверхности объекта или на границе разделения различных сред.

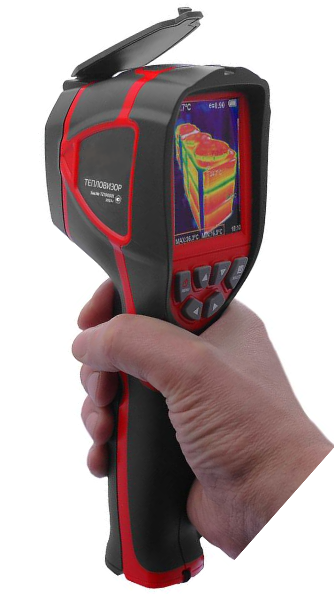

    Тепловизор является переносным оптико-электронным измерительным микропроцессорным прибором, работающим в инфракрасной области электромагнитного спектра. Он выполнен в пластиковом корпусе. На лицевой стороне расположены ЖК-дисплей и кнопки управления; на тыльной — инфракрасный объектив, объектив видеокамеры, фонарь и затвор камеры. На верхней части корпуса расположен USB-разъём.

    Внутреннее программное обеспечение позволяет определять максимальную, минимальную и среднюю температуру, а также температуру в любой точке теплового изображения. Измерительная информация может передаваться посредством прямого подключения к USB-порту.

    Тепловизор оснащён камерами инфракрасного теплового излучения и обычной видеокамерой. Программное обеспечение позволяет совмещать термограмму с видимым изображением в реальном времени. Цветовая гамма корпуса может быть изменена изготовителем.

    Матрица детектора в пикселях. Детектор фиксирует точки изображения, которые упорядочиваются в виде термограммы. Матрица 160 × 120 пикселей фиксирует 19 200 значений температуры, а матрица 320 × 240 пикселей — 76 800. Больший размер детектора позволяет измерять меньшие объекты с большего расстояния и получать более резкие изображения.

    Излучение, отражение, пропускание. Коэффициент излучательной способности (эмиссии) характеризует способность материала испускать инфракрасное излучение. Величину коэффициента можно задать в тепловизоре. Коэффициент отражения характеризует способность материала отражать инфракрасное излучение; при измерении объектов с низким коэффициентом излучения необходимо учитывать отражённую температуру. Фактор компенсации в тепловизоре позволяет рассчитать коэффициент отражения. Коэффициент пропускания характеризует способность материала пропускать инфракрасное излучение; большинство материалов не пропускают длинноволновое инфракрасное излучение.

    Порог температурной чувствительности. Температурная чувствительность (NETD) определяет минимальную разность температур, которую может отображать тепловизор, и обычно выражается в милликельвинах. Например, 120 мК соответствует разности температур 0,12 °C.

    Углы поля зрения (FOV). Поле зрения определяет область видимости тепловизора, измеряется в градусах и зависит от размера детектора и объектива.

    Пространственное разрешение (IFOV). IFOVgeo измеряется в миллирадианах и означает наименьший объект, который может быть показан одним пикселем на дисплее при съёмке с определённого расстояния. Например, при расстоянии 1 м и значении 3,4 мрад длина кромки точки измерения составляет 3,4 мм. Параметр IFOVmeas обозначает наименьший реальный объект, который можно измерить; в тексте приведено эмпирическое правило IFOVmeas = IFOVgeo × 3. Если объект меньше IFOVgeo, измерение может быть неточным; рекомендации — сократить расстояние, выбрать другой объектив или использовать тепловизор с лучшим IFOVgeo.

  • Особенности

    • Яркий контрастный LED-дисплей 2,8″ отображает температуру центральной точки, максимальные и минимальные значения температуры в поле зрения, цветовой код температуры, уровень заряда, сигнал тревоги, дату, время и единицы измерения.
    • Предустановлены значения коэффициента излучательной способности для четырёх типов поверхностей и одно настраиваемое значение: матовая, полуматовая, полублестящая, блестящая и настраиваемая поверхности.
    • Предусмотрено пять степеней слияния термограммы и визуального изображения: 0%, 25%, 50%, 75% и 100%. Степень слияния можно переключать клавишей или регулировать с помощью специализированного программного обеспечения.
    • Пользователь может программировать максимальный и минимальный пороги тревоги для допустимых значений температуры.
    • Доступен выбор шкалы измерения температуры: °C или °F.
    • Цифровая камера сохраняет визуальное изображение вместе с термограммой.
    • Доступны пять цветовых палитр: «Радуга», «Оксид железа красный», «Холодный цвет», «Чёрно-белый», «Бело-чёрный».
    • Настраиваемые режимы дисплея: инфракрасный режим и режим слияния с двойным освещением.
    • Интерфейс имеет минимум управляющих клавиш. Поддерживается подключение к Windows и Mac.
    • Связь с ПК осуществляется через USB-кабель; фото и видео передаются как с обычной флешки.
    • Специализированное программное обеспечение позволяет сохранять и распечатывать термограммы, регулировать степень слияния изображений, выбирать цветовую палитру и единицы измерения температуры °C, °F или K, а также сохранять данные даты и времени, коэффициента излучательной способности и температурных значений.
    • Предусмотрены автоматическое отключение и настройка интервала отключения.
    • Встроенный перезаряжаемый аккумулятор обеспечивает работу не менее 2–3 ч.
    • В комплекте указаны коробка для хранения с крышкой на магнитах, переносной кейс с ручкой и USB-кабель для связи с ПК.
    • В основании рукоятки имеется резьбовая выемка для установки на штатив; штатив поставляется по заказу.
    • Встроена светодиодная подсветка для работы при низкой освещённости.
  • Применение

    Тепловизор предназначен для бесконтактного измерения пространственного распределения радиационной температуры объектов по их собственному тепловому излучению в пределах поля зрения оптической системы и визуализации этого распределения на дисплее прибора.

    Бесконтактное обнаружение инфракрасного теплового изображения применяется в промышленности и быту, в том числе:

    • в автомобильной, нефтехимической, машиностроительной, металлургической и угольной промышленности — для инспекции изделий при техническом контроле;
    • в электроэнергетике — для обнаружения высоких напряжений и электрического тока при контроле силового оборудования и трансформаторных линий;
    • в пожарной безопасности и при чрезвычайных ситуациях — для поиска скрытых источников горения, мест тления и людей;
    • в строительстве — для энергоаудита, локализации систем водоснабжения и отопления, мест утечки воды и тепла, в том числе в системах тёплого пола, радиаторах отопления и водонагревателях;
    • для поиска мелких животных в зданиях, в том числе контроля термитов.
