Успех ТПТ-529КАЗ — течетрассопоисковый комплект для диагностики неметаллических и металлических трубопроводов

В наличии

Универсальный комплект предназначен для поиска металлических и неметаллических подземных коммуникаций, трассировки трубопроводов и обнаружения утечек.

В комплекте используются электромагнитный и акустический методы, а также метод «Зонд». Приемник позволяет сохранять координаты и строить траекторию трассы на карте.

  • Технические характеристики

    Диапазон частот 0,03…0,50 кГц, 0,04…8 кГц, 0,05…8,6 кГц, 0,09…2,20 кГц, 0,15, 0,15 кГц, 0,21, 0,31, 0,45, 0,5, 0,65, 0,95, 1, 1,38, 1,38 кГц, 100, 100(120), 1024, 1024 Гц, 2, 32768 Гц, 32768 Гц, Широкая Полоса 50…8600 Гц, 33 кГц, 50, 50…60 Гц /100 Гц, 50(60), 50/60 Гц, 100…450 Гц через 50 Гц, 120…540 Гц через 60 Гц, 512 Гц, 1024 Гц, 8192 Гц, 33 кГц, 512, 512 Гц, 8…40 кГц, 8192, 8192 Гц, ограничение диапазона «сверху» 2,00, ограничение диапазона «снизу» 0,1
    Питание 4…7 В: 4 элемента тип «С», аккумуляторы «тип АА» 1,2 В 4 шт., внешний аккумулятор, внешний аккумулятор (Power Bank — опция), напряжение 4…7 В, от приемника, щелочные батареи «тип АА» 1,5 В 4 шт.
    Время непрерывной работы 20, 5
    Глубина обнаружения мест разгерметизации до 3 м
    Определение глубины залегания трассы 0…10 м
    Трассировка коммуникаций до 10 км
    Выходная мощность генератора до 180 Вт
    Динамический диапазон входных сигналов 120 дБ
    Количество встроенных датчиков 4
    Максимальная чувствительность 5 мкА на расстоянии 1 м
    Объем памяти модуля GPS 2300 «точек»
    Точность определения глубины залегания ±5%
    Измерение тока принимаемого сигнала 0,01…9,99 А
    Точность определения оси коммуникации, в % от глубины залегания ±5%
    Автоматическое отключение питания при бездействии для экономии заряда после 30 минут
    Диапазон температур эксплуатации / хранения -20…+60°С / -30…+60°С
    Степень защиты корпуса IP54
    Количество сохраняемых значений в памяти 30
    Диапазон эксплуатационных температур -20…+50ºС
    Класс защиты IP54
    Максимальная мощность, подводимая к «рамке», не более Вт 10
    Диаметр исследуемой трубы, мм от 50
  • Описание

    Универсальный комплект для поиска мест прохождения металлических и неметаллических коммуникаций электромагнитным, акустическим методами и методом «Зонд». Позволяет сохранять параметры точек, наносить их на карты и обнаруживать места утечек в трубопроводах.

    Назначение.

    • Определение местоположения подземных металлических трубопроводов и кабельных линий на глубине до 10 м и удалении до 10 км от места подключения генератора.
    • Поиск и трассировка неметаллических трубопроводов методом «Зонд».
    • Определение местоположения подземных неметаллических трубопроводов акустическим методом на глубине до 3 м.
    • Сохранение координат коммуникации и параметров точек в памяти приемника и построение траектории трассы на карте.
    • Определение мест повреждения кабельных линий электромагнитным и акустическим методами.
    • Обследование участков местности перед проведением земляных работ.
    • Обнаружение мест разгерметизации трубопроводов на глубине до 3 м.
  • Особенности

    В комплекте реализованы различные методы поиска.

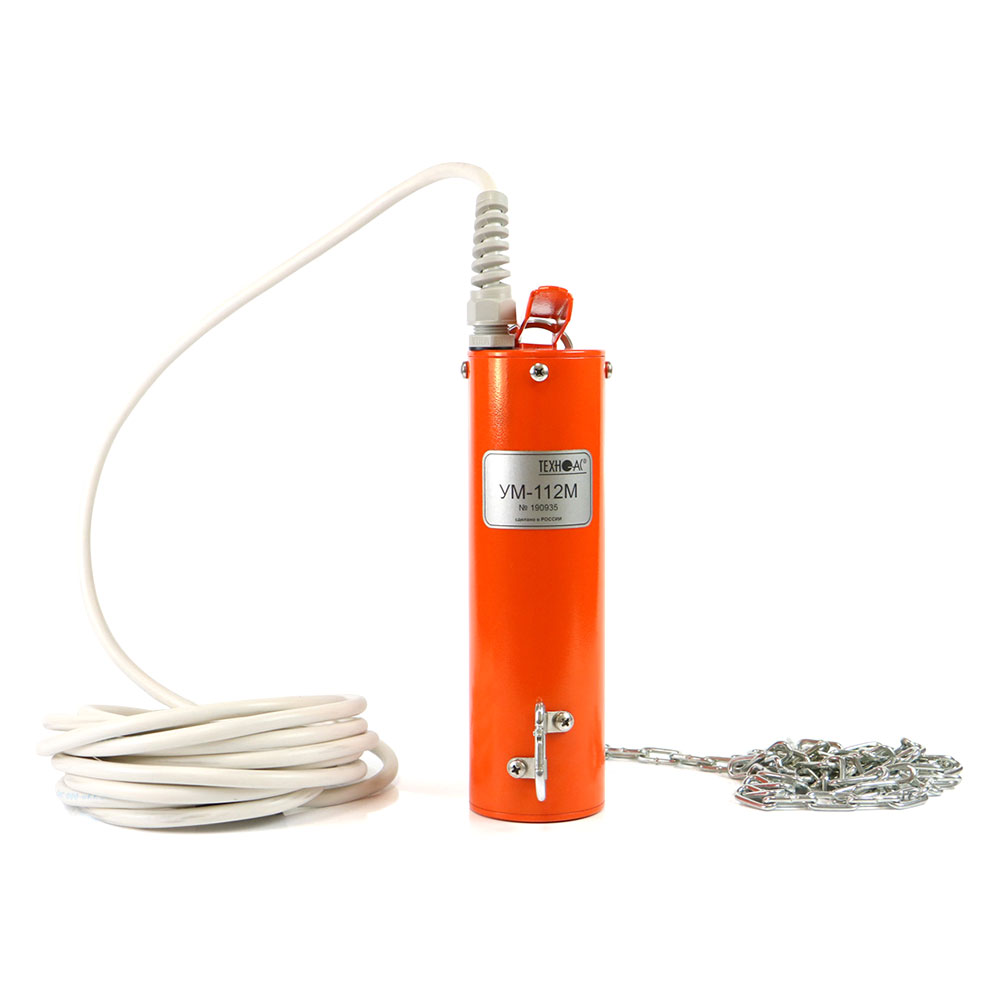

    Акустический метод трассировки коммуникаций. Используется ударный механизм УМ-112М. Метод применяется при трассировке неметаллических трубопроводов и определении мест расположения металлических трубопроводов в условиях высоких индустриальных электромагнитных помех.

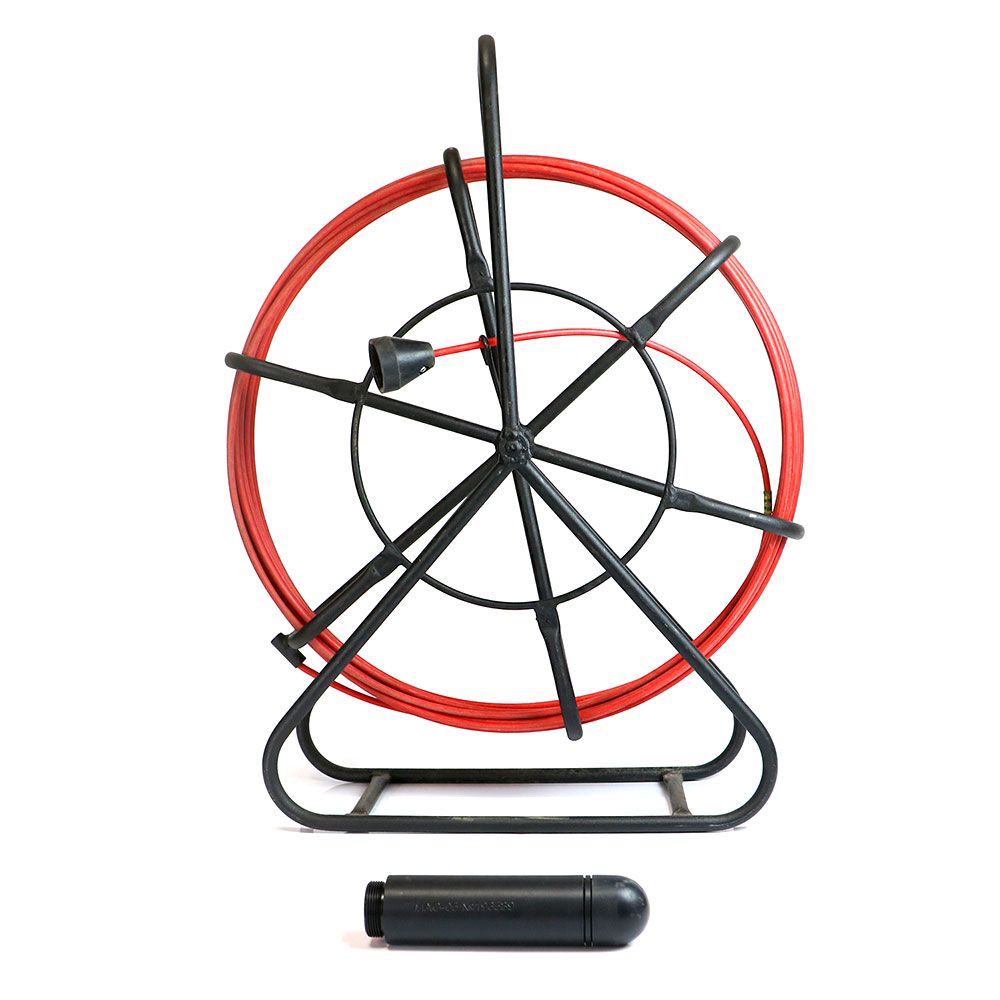

    Метод «Зонд» с использованием внутритрубного генератора. Применяется для поиска подземных неметаллических трубопроводов, каналов и туннелей. Малогабаритный автономный генератор МАГ-05 с рабочей частотой 512 Гц помещается внутрь трубопровода при помощи проталкивающего устройства, а приемник АП-019.3 определяет место и глубину его расположения.

    Активный электромагнитный метод поиска. Для наведения тока в коммуникации используется автономный генератор АГ-144.1. Метод применяется для поиска обесточенных электрических кабелей и других электропроводящих коммуникаций.

    Пассивный электромагнитный метод поиска. Генератор не используется. Метод позволяет искать силовые кабели под напряжением с частотой 50(60) Гц, трубы с катодной защитой и частотой 100(120) Гц, а также другие коммуникации в режимах широкой полосы и «Радио».

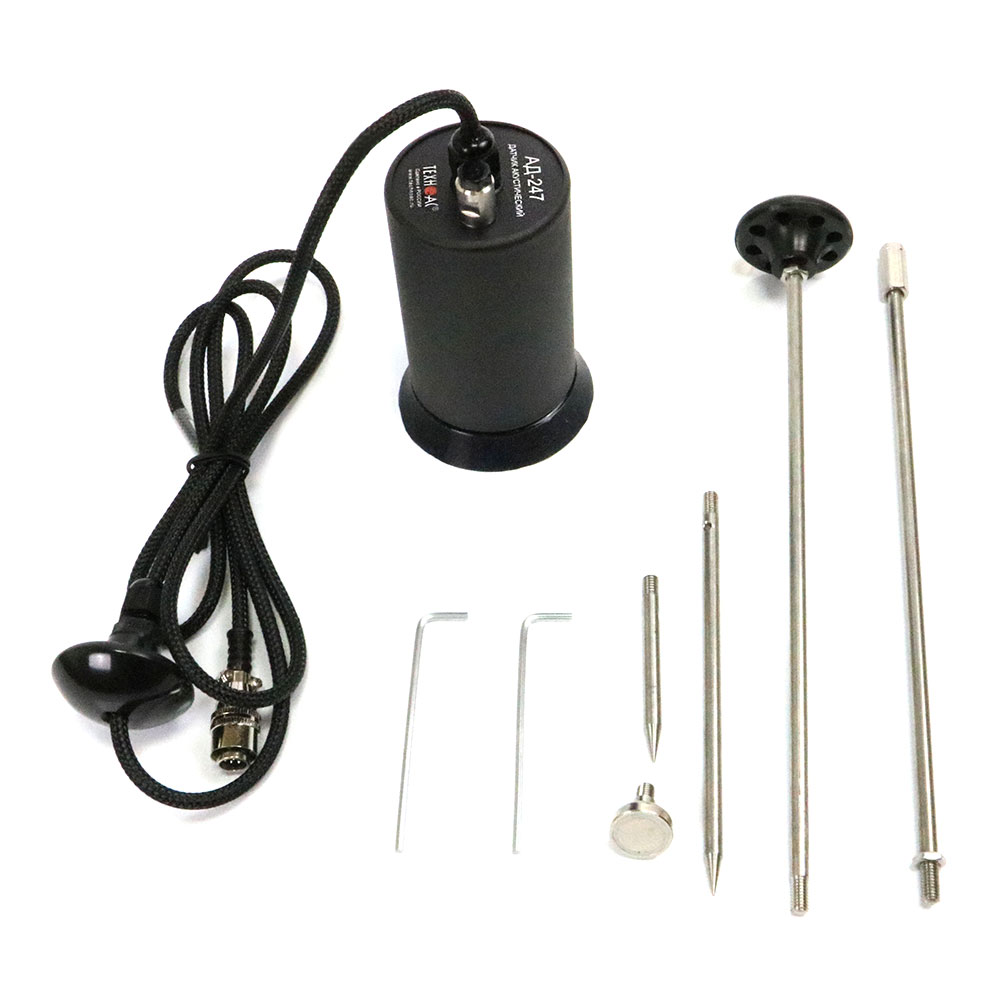

    Акустический метод поиска утечек в трубопроводах. Поиск выполняется с использованием комплекта акустического датчика AD-257 и приемника АП-027M. Метод предназначен для обнаружения мест разгерметизации подземных трубопроводов систем тепло-, водо-, газо- и нефтеснабжения.

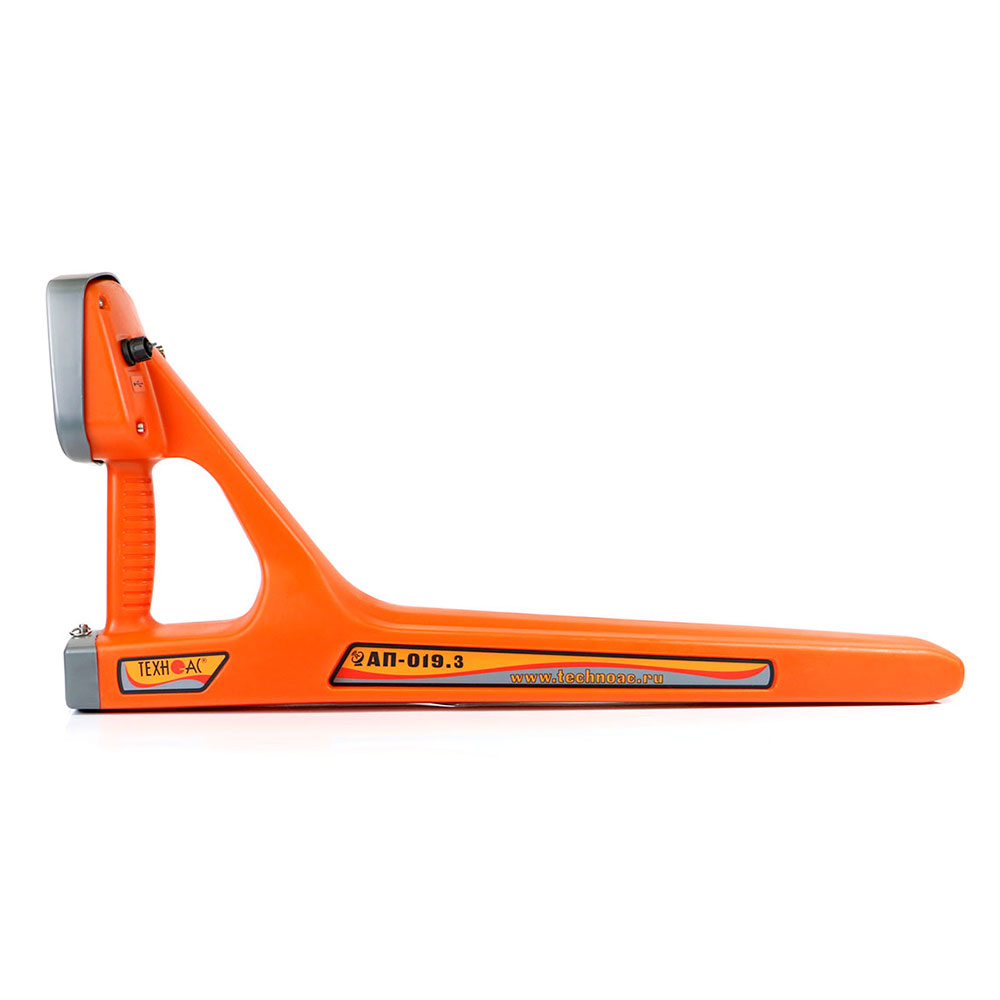

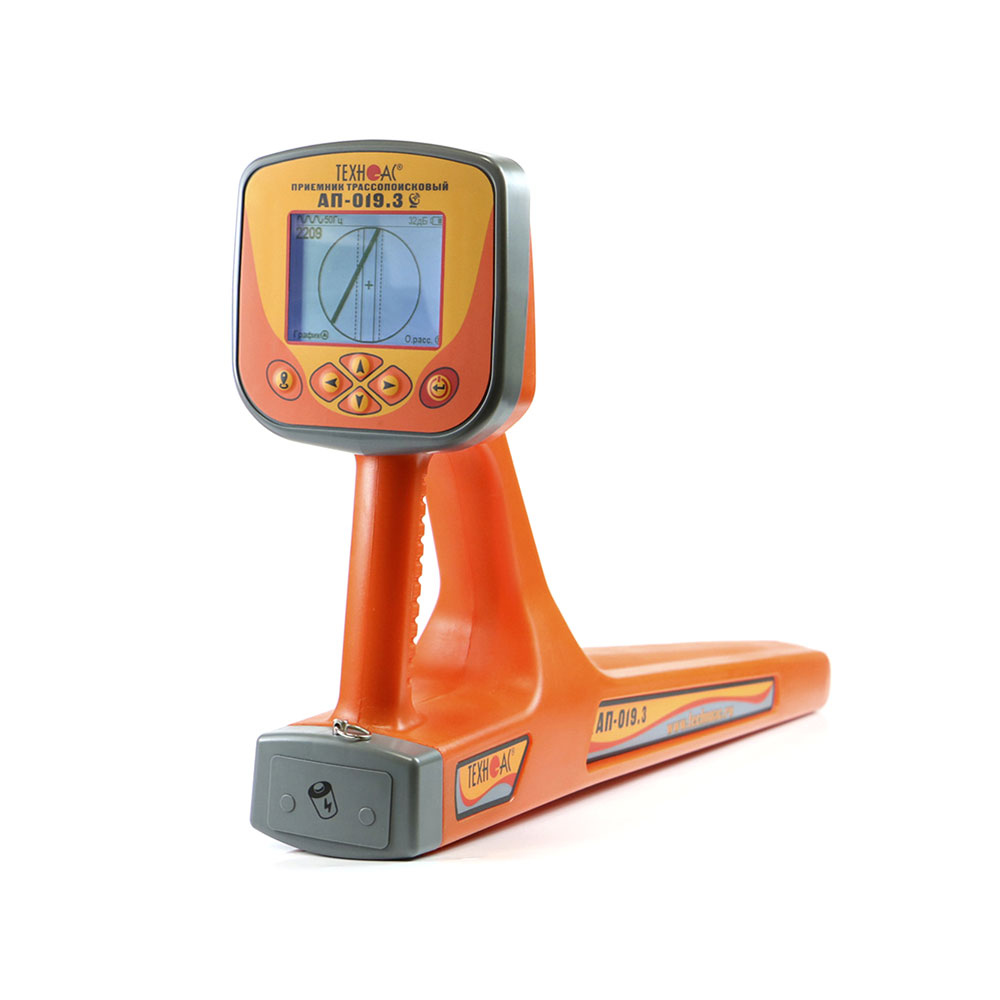

    Приемник АП-019.3.

    • Цифровой трассопоисковый приемник-моноблок; изображение трассы на экране прибора.
    • Автоматический расчет и вывод на экран глубины залегания коммуникации и тока в линии.
    • Встроенный GPS/ГЛОНАСС-модуль для определения и записи координат коммуникации.
    • Режим «Зонд» для трассировки неметаллических коммуникаций с помощью внутритрубного генератора (дополнительная опция).
    • Варианты отображения информации: «Трасса», «График», «График+», «Минимум максимум», «Относительное расстояние до коммуникации» и «2-частоты».
    • Дополнительные функции при подключении внешних датчиков.
    • Рабочие частоты: 50(60) / 100(120) / 512 / 1024 / 8192 / 32768 Гц, широкая полоса 40…8000 Гц, «Радио» 8…40 кГц.
    • Меню на русском и английском языках.
    • Возможность подключения внешнего аккумулятора Power Bank и работы при отрицательных температурах.

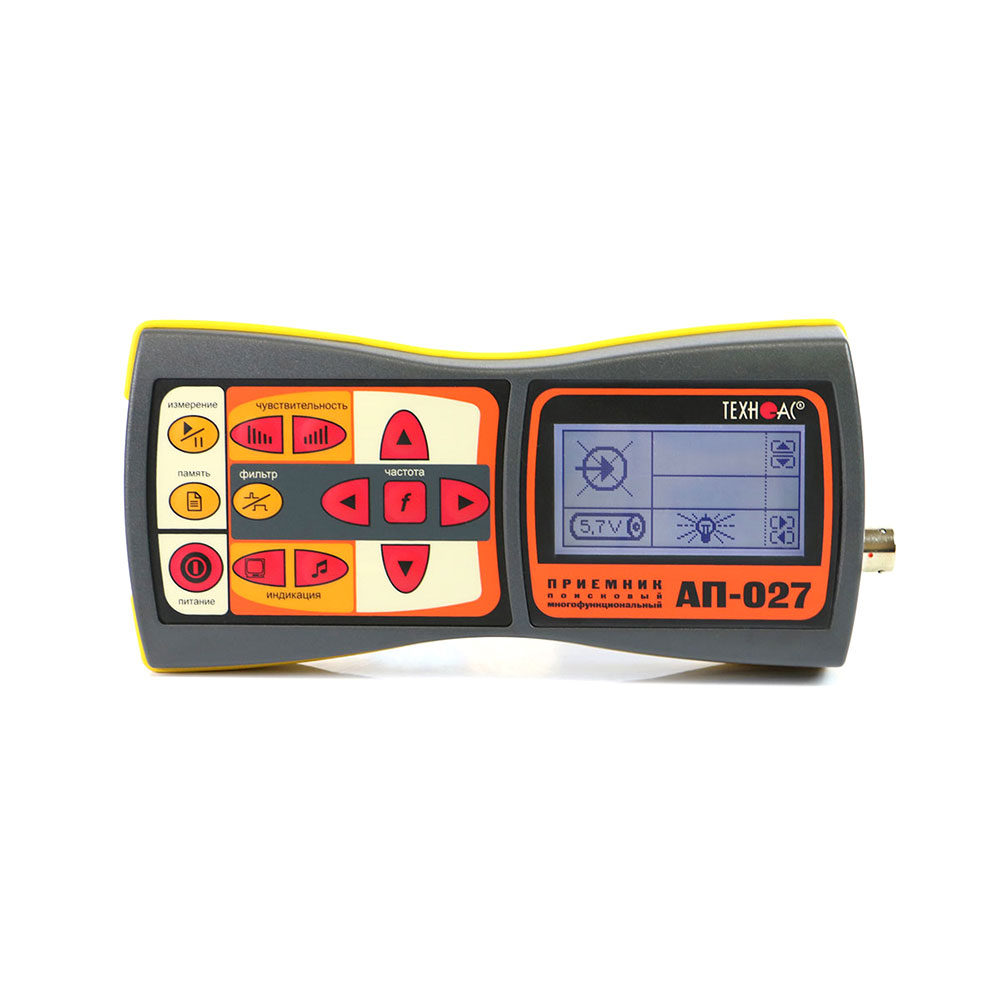

    Приемник АП-027М.

    • Цифровой трассопоисковый приемник с большим ЖК-дисплеем и переключаемыми режимами работы и индикации.
    • Отображение частотного спектра входного сигнала; звуковой сигнал выводится на наушники оператора или встроенный динамик.
    • Работает с внешними датчиками различного типа.
    • При работе с акустическим датчиком диапазон частот 0.03…2.2 кГц с возможностью устранения звуковых частот, находящихся вне полосы, занимаемой звуком дефекта.
    • При работе с электромагнитным датчиком доступны частоты 50/60 Гц, 100…450 Гц через 50 Гц, 120…540 Гц через 60 Гц, 512 Гц, 1024 Гц, 8192 Гц, 33 кГц, широкая полоса 50…8600 Гц и двухчастотные режимы 1024 Гц / 2048 Гц и 1024 Гц / 8192 Гц.
    • Класс защиты корпуса IP54.

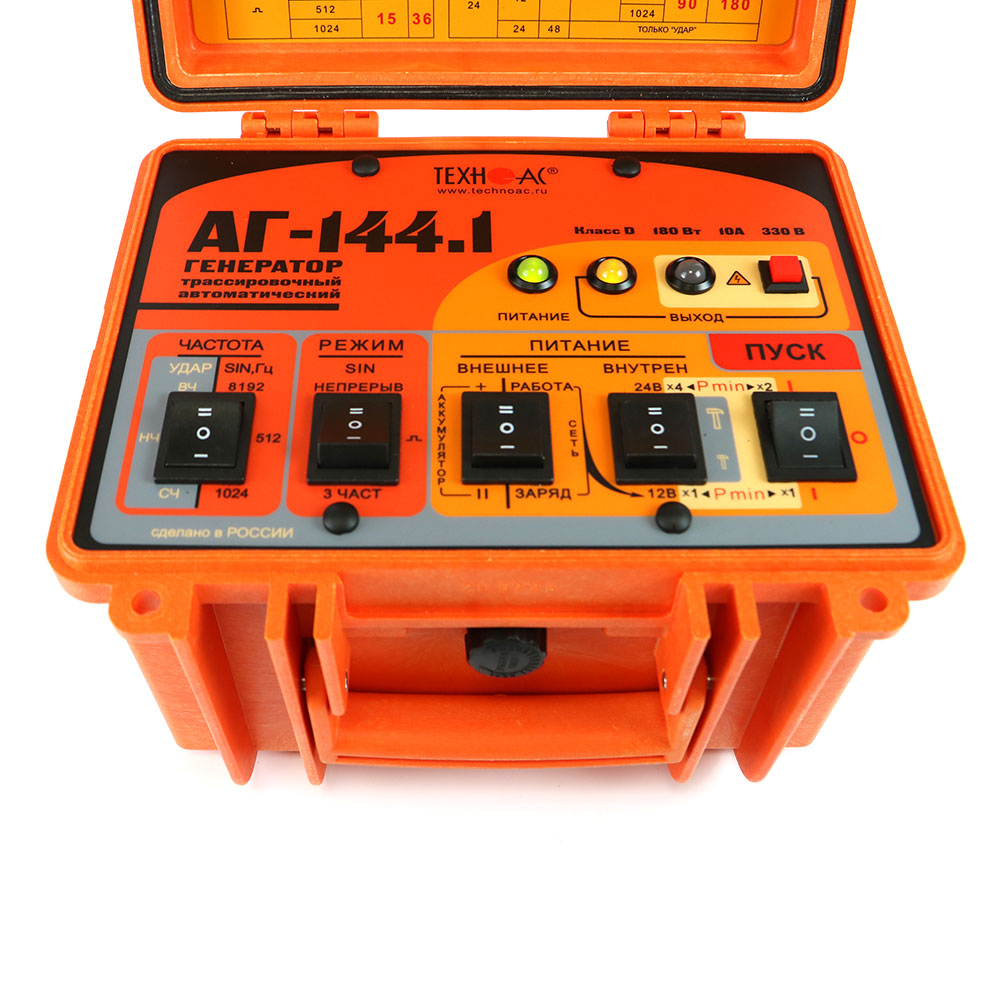

    Генератор АГ-144.1.

    • Выбор мощности генератора в зависимости от решаемых задач — от 7,5 до 180 Вт.
    • Автоматическое согласование с нагрузкой в широком диапазоне сопротивлений и автоматическое повторное согласование.
    • Длительное время непрерывной работы от собственного аккумулятора.
  • Применение

    • Теплосети.
    • Сети водоснабжения.
    • Газораспределительные сети.
    • Геодезия.
  • Гарантия

    Гарантия производителя: 24 месяца.

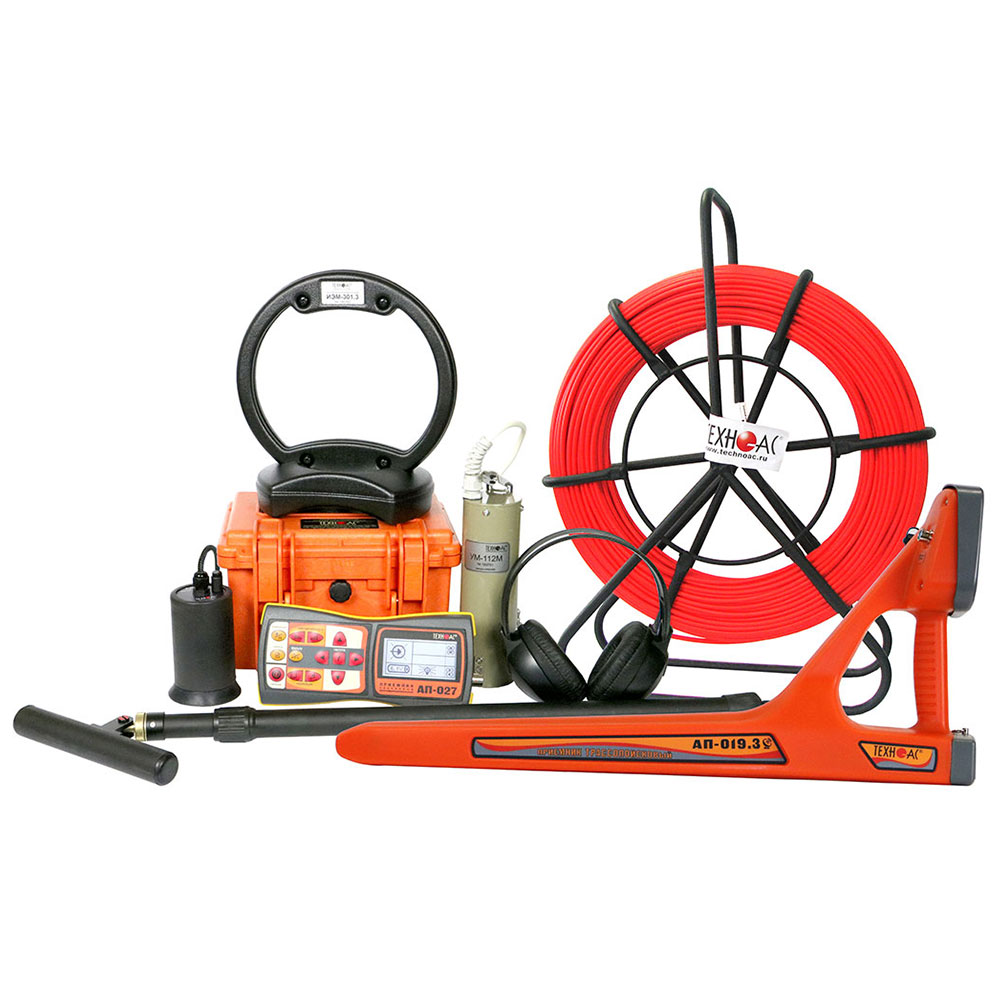

  • Комплектация

    • Трассопоисковый приемник АП-019.3 — 1 шт.
    • Трассопоисковый приемник АП-027M — 1 шт.
    • Генератор трассировочный АГ-144.1 — 1 шт.
    • Комплект автономного генератора МАГ-05.2.100 — 1 шт.
    • Антенна индукционная ИЭМ-301.3 — 1 шт.

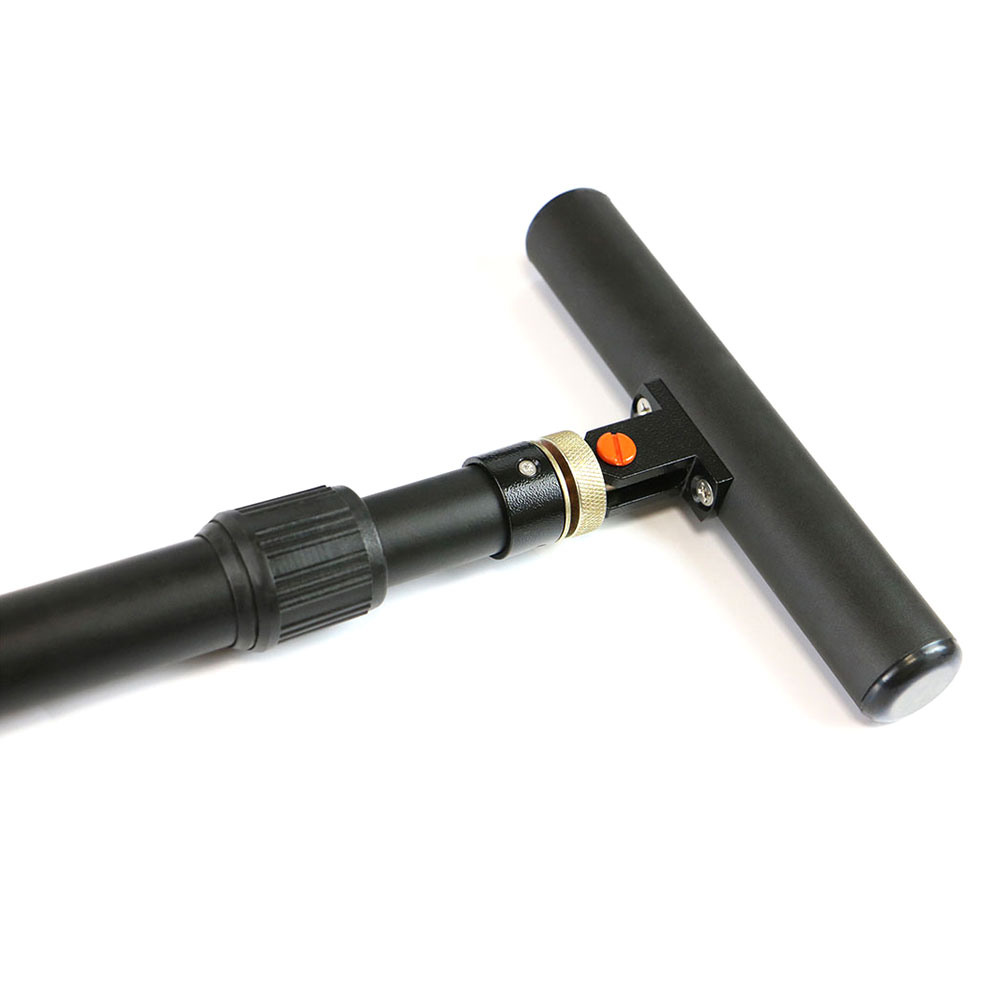

    • Датчик электромагнитный EMD-257 — 1 шт.
    • Комплект акустического датчика AD-327 — 1 шт.
    • Ударный механизм УМ-112М — 1 шт.
    • Головные телефоны — 1 шт.
    • Батарейки для приемника АП-019.3 — 4 шт.
    • Батарейки для приемника АП-027M (AA) — 4 шт.
    • Держатель для приемника АП-027.00.010 — 1 шт.
    • Источник питания для зарядки генератора АГ-144.1 — 1 шт.
    • Кабель для подключения нагрузки — 1 шт.
    • Кабель с крокодилами — 1 шт.
    • Кабель для подключения внешнего аккумулятора для генератора — 1 шт.
    • Аккумулятор и зарядное устройство для генератора МАГ-05.2.100 — 1 шт.
    • Контакт магнитный АГ120.02.090 — 2 шт.
    • Штырь заземления АГ110.02.004 — 2 шт.
    • Крестовая отвертка — 1 шт.
    • Кабель для подключения внешнего аккумулятора AP027.02.030 — 1 шт.
    • Сумка для антенны ИЭМ-301.3 (чехол 53107) — 1 шт.
    • Сумка для электромагнитного датчика EMD-257 (чехол 53186) — 1 шт.
    • Руководство по эксплуатации. Паспорт — 1 шт.

    Дополнительная комплектация: комплект аккумуляторов и зарядное устройство для приемника АП-019.
