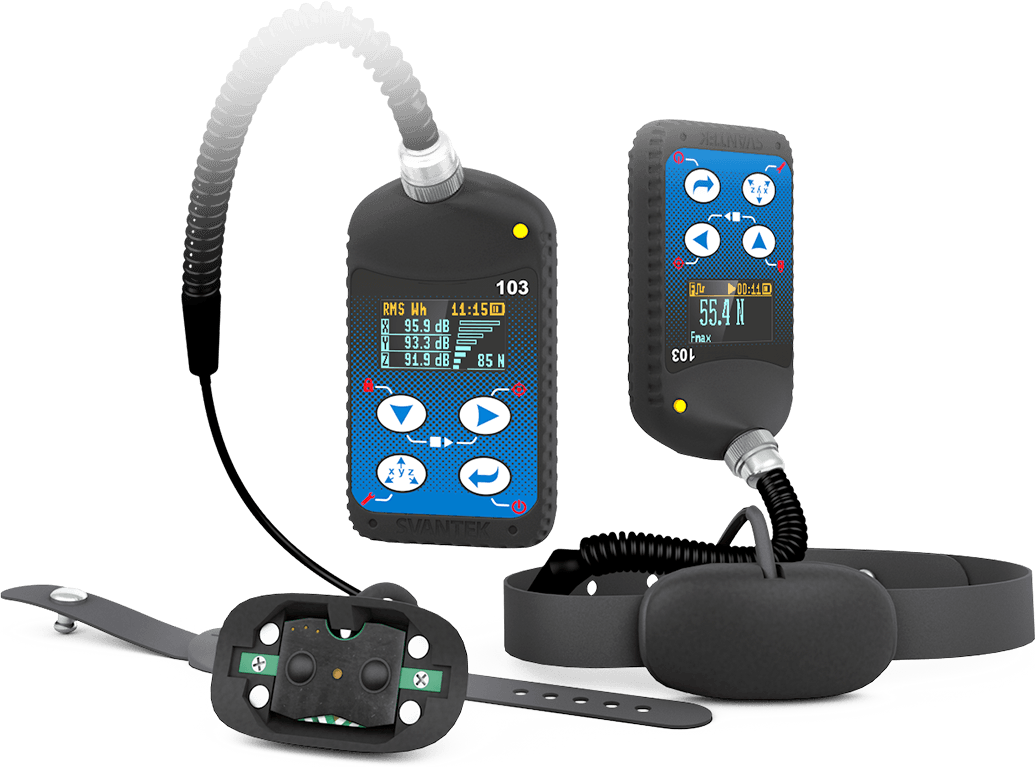

SV 103 — персональный виброметр для измерения локальной вибрации

В наличии

• Задать вопрос
• Поделиться

• Технические характеристики

  Диапазон измерений	от 0,2 м/с² (RMS) до 2000 м/с² (Peak)
  Диапазон частот	от 1.0 до 2000
  Дисплей	цветной OLED 128 x 64 пиксела
  Память	8 Гб
  Назначение прибора	измерение локальной вибрации
  Соответствие стандартам	ГОСТ ИСО 8041-2006; ГОСТ 31192.1- 2004; ГОСТ 31192.2- 2005
  Количество каналов	три канала с одновременным измерением вибрации по осям X, Y и Z
  Измеряемые значения	ahw (RMS), ahv (VECTOR), A(8), Peak, Peak-Peak, ELV, EAV
  Частотные корректирующие фильтры	Wh и BL_Wh
  Акселерометр	SV 107 трёхосевой (MEMS, TEDS), встроенный в адаптер для измерения в руке
  История измерений	запись истории измерения вибрации по трём осям и запись истории измерения контактного усилия
  Спектральный анализ в реальном времени	1/1 и 1/3 октавный спектр
  1/1 октавные фильтры	восемь фильтров шестого порядка с центральными частотами от 8,0 Гц до 1000 Гц
  1/3 октавные фильтры	двадцать четыре фильтра шестого порядка с центральными частотами от 6,3 Гц до 1250 Гц
  Интерфейс	USB 2.0
  Клавиатура	4 клавиши
  Питание	Ni-MH перезаряжаемые аккумуляторы
  Время непрерывной работы	более 40 часов

• Описание

  SV 103 — персональный виброметр для измерения локальной вибрации, воздействующей на человека при работе с ручным инструментом. Прибор соответствует ГОСТ ИСО 8041-2006 и ГОСТ 31192.1,2-2005.

  Локальная вибрация может приводить к патологическим изменениям в нервной системе конечностей и заболеванию, связанному с синдромом белых пальцев. Регулярный контроль воздействия локальной вибрации в реальных условиях работы позволяет не допускать превышения санитарных норм.

  Длительные измерения. Использование персонального виброметра SV 103 даёт возможность контролировать вибрационное воздействие в течение всей смены или всего периода работы с инструментом, снижая неопределённость конечного результата.

  SV 107 — трёхосевой MEMS-акселерометр со встроенной памятью TEDS. В датчике SV 107 для измерения локальной вибрации используется MEMS-технология.

  Преимущества акселерометра:

  • ударопрочность;
  • низкое потребление энергии;
  • линейная амплитудно-частотная характеристика во всём диапазоне измерений, начиная от 0 Гц;
  • встроенный механический фильтр;
  • миниатюрный трёхосевой корпус.

  Акселерометр SV 107 имеет память, соответствующую стандарту TEDS, для хранения заводского номера и калибровочных поправок.

  Измерение контактного усилия сжатия рукоятки ручного инструмента. В SV 107 расположен датчик для измерения контактного усилия, характеризующего степень сжатия рукоятки ручного инструмента. Контактное усилие представляет собой сумму усилия обхвата рукоятки и силы нажима на неё со стороны рабочего.

  Значение контактного усилия показывает, насколько крепко работник удерживает инструмент. При увеличении контактного усилия воздействие вибрации на руку увеличивается, а при уменьшении — снижается. Стандарт ИСО 15230 рекомендует устанавливать датчик непосредственно в ладони работника для одновременного измерения вибрации и контактного усилия.

  Контроль контактного усилия. Значение контактного усилия можно контролировать на дисплее прибора вместе со значениями вибрации по трём осям. История измерения контактного усилия записывается и накладывается на историю измерения вибрации.

  На графиках истории измерения контактного усилия и вибрации можно задавать пороговые значения и рассматривать только вибрацию при превышении заданного контактного усилия. Вибрацию при отсутствии контакта работника с инструментом можно исключить из расчёта сменного воздействия.

  Калибровка виброметра. SV 103 позволяет выполнять калибровку с записью калибровочных коэффициентов в один файл с результатами измерений или непосредственно в память акселерометра. Для калибровки акселерометра SV 107 необходимы адаптер SA 105 и виброкалибратор SV 111 либо SV 110.

  1/1 и 1/3 октавный спектральный анализ и запись временного сигнала. SV 103 имеет два режима работы:

  • «Виброметр» — измерение корректированных значений виброускорения одновременно по трём осям X, Y и Z;
  • «Анализатор спектра» — измерение 1/1 или 1/3 октавных спектров.

  Измерение в обоих режимах выполняется параллельно и независимо друг от друга. Спектральный анализ используется для идентификации источников и выбора средств индивидуальной защиты работника. Опция записи временного сигнала сохраняет исходный сигнал в цифровом виде для последующей обработки.

  Автоматическое вычисление сменного воздействия вибрации. Программное обеспечение «Помощник» считывает результаты измерений из прибора и выполняет автоматический расчёт сменного воздействия локальной вибрации в соответствии с ГОСТ 31192.1,2-2005. Результаты измерений и вычислений представляются в виде таблицы для протокола отчёта.

  Аксессуары для крепления прибора на руке работника. Прибор можно закрепить на предплечье. В комплекте поставляются нарукавная повязка и обхватывающие ремни.

  Цветной OLED-дисплей. Дисплей с разрешением 128 x 64 пиксела обеспечивает считывание результатов измерений в тёмное и дневное время.

  Интерфейс. Связь прибора с компьютером и другими внешними устройствами осуществляется через USB 2.0 или инфракрасный порт.

  Большая память. Прибор имеет встроенную SD-карту памяти объёмом 8 Гб для записи результатов и историй измерений, включая историю измерения контактного усилия.

  Перезаряжаемые аккумуляторы. SV 103 работает от встроенных Ni-MH аккумуляторных батарей, обеспечивающих непрерывную работу более 40 часов. Зарядка выполняется через USB-интерфейс при подключении к компьютеру.

  Дополнительное оборудование. Для одновременного подключения пяти приборов SV 103 к компьютеру, их настройки, считывания результатов и зарядки аккумуляторов можно использовать USB-хаб SA 156.

  Программа «Помощник». Программа позволяет управлять настройками прибора, просматривать результаты измерений, вычислять сменное воздействие, работать с базой данных результатов, выполнять автоматическую обработку и формировать протокол отчёта.

• Комплектация

  • SV 103 — трёхканальный виброметр для измерения локальной вибрации
  • SV 107 — трёхосевой акселерометр с адаптером для измерения локальной вибрации и датчиком для измерения контактного усилия
  • SC 156 — интерфейсный кабель микро USB
  • SA 54 — зарядное устройство
  • SA 103 — нарукавная повязка-крепление для прибора
  • SA 107 — повязка для крепления кабеля
  • SA 150 — адаптер с плоской поверхностью контакта
  • SA 151 — адаптер с криволинейной поверхностью контакта R22
  • SA 152 — адаптер с криволинейной поверхностью контакта R39
  • «Помощник» — программное обеспечение для настройки прибора, выгрузки данных, просмотра результатов, вычисления сменного воздействия и формирования протокола отчёта
  • Драйвера — драйвера для операционной системы Windows
  • Руководство пользователя
