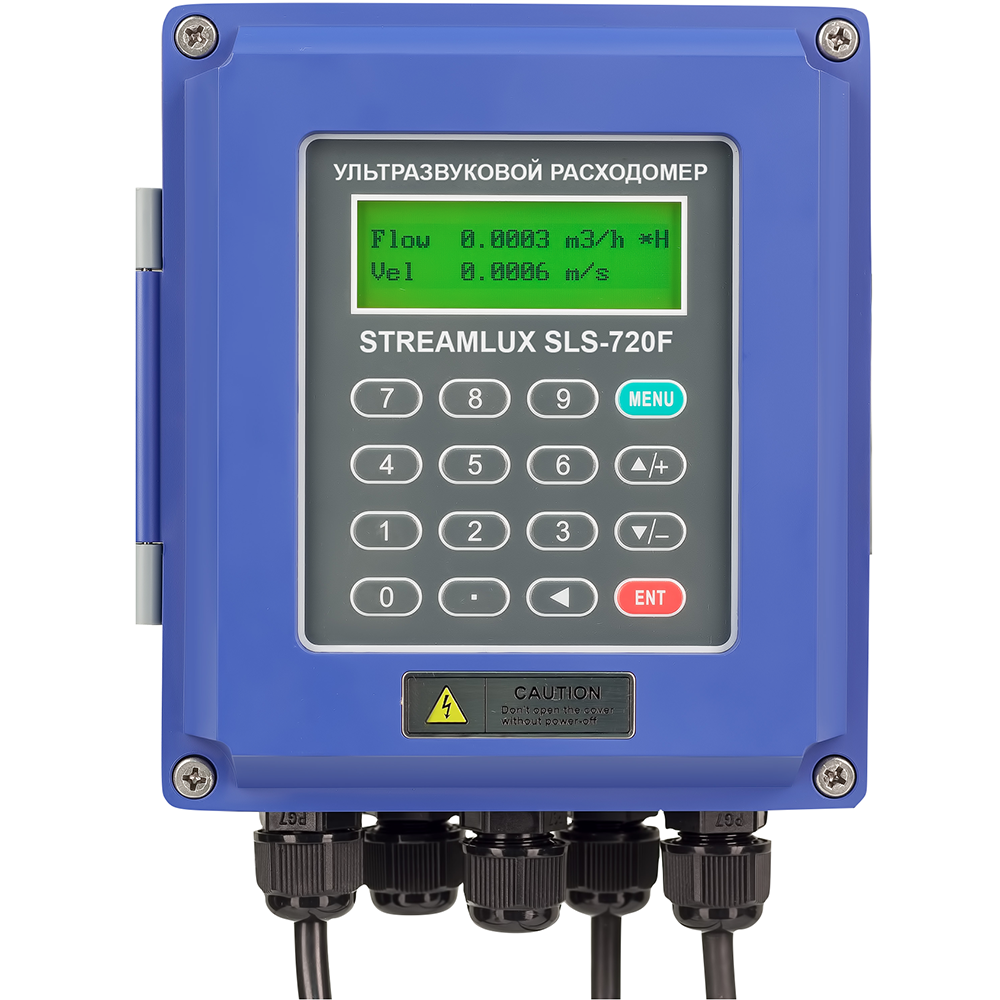

Стационарный ультразвуковой расходомер StreamLux SLS-720F

В наличии

• Задать вопрос
• Поделиться

• Технические характеристики

  Тип расходомера	Портативный / Переносной
  Производитель	StreamLux
  Назначение	Для вязких жидкостей, Для жидкостей

• Описание

  Производитель:	Россия
  Гарантия:	5 лет
  Номер в реестре СИ:	78336-20

  Ультразвуковые расходомеры Streamlux SLS-720F — это современные высокотехнологичные приборы для измерения расхода жидкостей бесконтактным способом. Максимальная подготовка для интеграции с системами сбора и передачи данных, подключение внешних термопар, GSM-модема, принтера, возможность удаленного сбора информации с датчиков до 400 метров позволяют смело отнести их к классу профессиональной аппаратуры.

  Расходомеры Streamlux SLS-720F идеальны для непрерывного и точного измерения расхода как воды, так и агрессивных, химически активных жидких сред с температурой до +160°С, Также они успешно применяются для учета сточных вод и других жидкостей с включением до 5% твердых фракций или газов. Измерения возможны на трубопроводах от 15 до 6000 мм, из практически любого материала и при любом давлении.

  В зависимости от вашего предпочтения вы можете использовать стационарный расходомер SLS-720F, как с классическими измерительными участками на фланцевом соединении, так и с врезными или высокоточными накладными датчиками расхода.

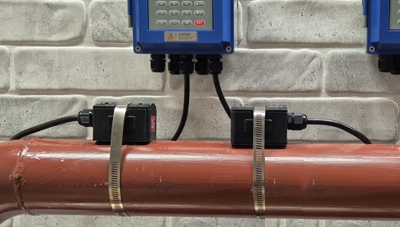

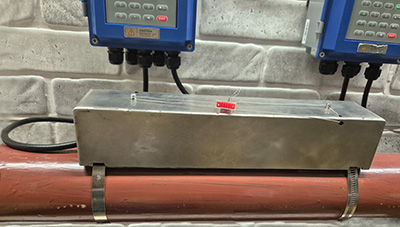

  Накладные датчики фиксируются на трубе хомутами. В случаях, когда есть риск их смещения (или хищения), предусмотрено специальное конструкторское решение в виде металлического короба, который устанавливается сверху и пломбируется.



  Ультразвуковые расходомеры Streamlux могут эксплуатироваться в сильно запыленных помещениях или на объектах, где возможно внезапное возникновение хаотичного разбрызгивания жидкости. Ударопрочный корпус прибора удобно монтировать на любой ровной поверхности. Класс защиты корпуса IP67 гарантирует устойчивость к струям воды и полное предотвращение проникновения пыли. Накладные датчики расходомера по умолчанию имеют класс защиты IP65, но опционально доступны в IP68 и могут устанавливаться в полностью затапливаемых колодцах.

  С помощью ультразвуковых расходомеров Streamlux вы сможете:

  1. Определять скорость и направление потока
  2. Контролировать расход без врезки в сеть
  3. Настраивать гидравлические режимы
  4. Проверять работу насосов и узлов учета
  5. Проверять энергосистемы и системы ОВКВ
  6. Организовать учет сточных вод
  7. Замерять возврат конденсата паровых систем
  8. Дозировать жидкие вещества на производстве
  9. Снимать информацию о расходе для контроллеров АСУТП
  10. Передавать данные в диспетчерскую для отчета и контроля

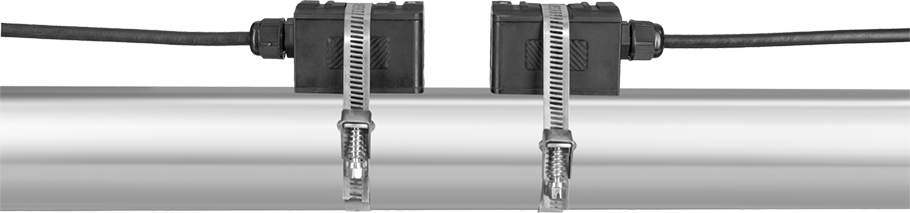

  Накладные датчики

  Монтаж накладных датчиков осуществляется БЕЗ ВРЕЗКИ в сеть и может быть произведен лицом без специальной подготовки. Полностью исключается риск протечки и необходимость остановки техпроцессов на период монтажа. Ультразвуковые расходомеры Streamlux также успешно используются для измерения агрессивных, вязких или пищевых видов жидкостей, т.к. не имеют контактов с контролируемой средой.\



  Процесс монтажа расходомера Streamlux SLS-720F с накладными датчиками, в десятки раз проще и быстрее установки классического фланцевого расходомера. Наглядно ознакомиться с этим процессом можно в коротком видеоролике.

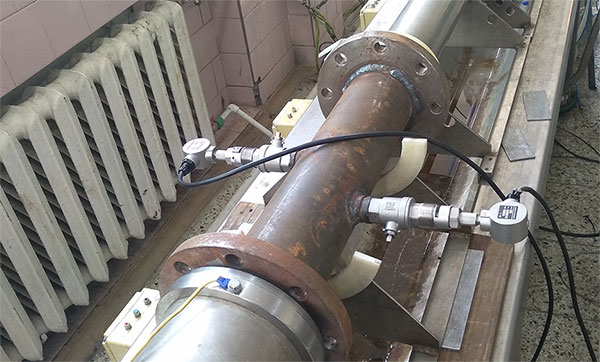

  Врезные датчики

  Ультразвуковые расходомеры Streamlux с врезными датчиками применяются в тех случаях, когда труба имеет многослойную структуру из разных материалов или за долгие годы ее поверхность покрылась изнутри толстым слоем ракушечника. Их установка на трубе не намного сложнее накладных комплектов и также осуществляется под давлением без остановки техпроцесса и слива жидкости в контуре.



  Для монтажа вам потребуется всего лишь наварить на стенку трубы специальную гайку-бобышку, после чего к ней прикручивается входящий в комплект шаровой кран. Открыв клапан крана вы просверливаете отверстие в стенке трубы и под углом в 90° вставляете в него датчик. Второй датчик устанавливается аналогичным образом с другой стороны трубы на расстоянии, которое покажет прибор. При необходимости датчики можно вынимать для осмотра и чистки любое количество раз.

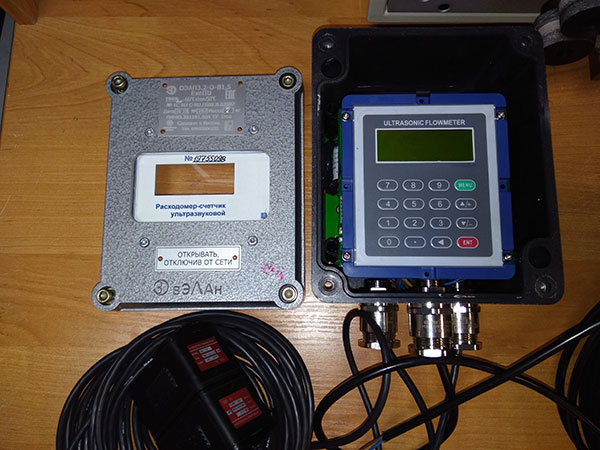

  Взрывозащищенное исполнение

  Расходомеры Streamlux SLS-720F также поставляются во взрывозащищенном корпусе ExеIIU-В1,5 с кабельным гермовводом М20-ЕхеG-В1,5 и огнеупорным кабелем. Это позволяет применять расходомер на предприятиях и в цехах с повышенными требованиями к безопасности оборудования.



  Ультразвуковые датчики расхода поставляются в пластиковых корпусах с компаунд или силиконовой заливкой контактов. Поэтому они должны быть установлены в безопасных зонах (например, на манифольдах). Максимальная длина кабеля может составлять до 200м от места расположения вычислительного блока.

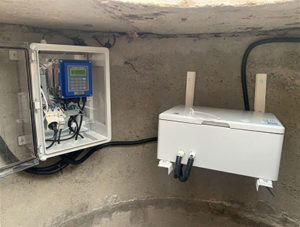

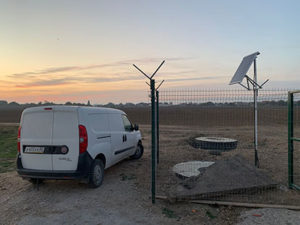

  Автономное исполнение

  Для установки в местах с отсутствием источника электропитания расходомеры Streamlux SLS-720F поставляются в специальной комплектации с солнечными батареями. Комплект позволяет накапливать солнечную энергию во время безоблачных дней и использовать потом для питания прибора во время пасмурной погоды.



  Под каждую задачу подбирается определенная связка солнечная панель — контроллер — аккумулятор, чтобы обеспечить оптимальное соотношение стоимости и бесперебойности питания прибора с учетом особенностей погодных условий и бюджета заказчика.

  Принцип работы прибора

  Ультразвуковые расходомеры StreamLux действуют по «время-проходному» принципу (Transit-Time). Ультразвуковой сигнал, курсирующий между двумя датчиками, меняет свою скорость в зависимости от скорости потока жидкости. Прибор измеряет эту разницу, вычисляет скорость потока и, далее — на основании введенных вами параметров трубы – отображает текущий объемный расход.



  Ультразвуковой способ измерения расхода имеет существенные преимущества перед любыми другими способами:

  • Тахометрическими (турбинными и крыльчатыми)
  • Электромагнитными
  • Вихревыми
  • Сужающими устройствами (диафрагмы, сопла, трубы Вентури)

  В зависимости от диаметра ваших труб вы можете использовать любой из способов размещения датчиков: V, W или Z. Подробнее об этом можно прочитать в руководстве пользователя, которое прилагается с каждым прибором.
