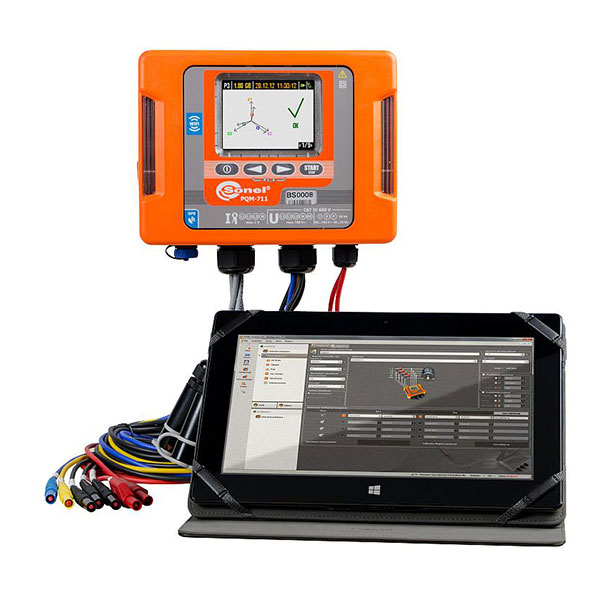

Sonel Анализатор параметров качества электрической энергии PQM-710

В наличии

Описание
Производитель: Sonel, Польша

Гарантия 3 года

Номер в реестре СИ 57276-14

PQM-710 разработан для проведения регистрации и анализа параметров качества электрической энергии в сетях с номинальными частотами 50/60 Гц, согласно ГОСТ 32144-2013. Прибор соответствует ГОСТ 30804.30-2013 (класс А) и ГОСТ 30804.4.7-2013. Программное обеспечение Sonel Analysis позволяет быстро произвести настройку прибора и сформировать отчет рекомендованный ГОСТ 33073-2014. PQM-710 адаптирован для работы в сложных погодных условиях: диапазон температур от -20° до +55°С. Стабильная работа при отрицательных температурах обеспечивается за счет встроенного нагревателя. Степень защиты корпуса соответствует IP65. Анализатор может непрерывно работать, питаясь от тестируемой сети переменного напряжения. В случае отключения внешнего питания, работа измерителя поддерживается от внутренней аккумуляторной батареи.

Функциональные возможности PQM-710
- Полное соответствие классу А
- Регистрация сигналов управления.
- GPS модуль для синхронизации времени.
- GSM модуль и Wi-Fi модуль для обмена данными (настройки, управление, считывание данных).
- Настройка измерителя и анализ сохраненных данных осуществляется с помощью планшетного компьютера с адаптированным ПО.
- Встроенный блок питания с широким диапазоном номинальных входных напряжений 90…760 В переменного или постоянного тока.
- Работа от внутреннего аккумулятора при отключении питания.
- Одновременная регистрация двух массивов данных (работа по стандарту и пользовательские настройки).
- Степень защиты корпуса IP65.
- Автоматическое формирование протоколов регистрации.
Измерение и регистрация PQM-710
- Напряжения постоянного и переменного тока L1, L2, L3, N, PE (пять измерительных входов). Минимального, максимального, среднего и мгновенных значений напряжения. Возможно совместное использование с трансформаторами напряжения.
- Силы постоянного и переменного тока L1, L2, L3, N (четыре измерительных входа). Минимального, максимального, среднего и мгновенных значений силы тока. Возможно совместное использование с трансформаторами тока. Диапазон измерения зависит от типа токоизмерительных клещей: гибкие клещи F-1, F-2, F-3 (до 3000 А), клещи C-4 (1000 A) и клещи C-6 (10 A), C-7 (100 А).
- Коэффициента пиковых значений напряжения и тока.
- Частоты от 40 Гц до 70 Гц.
- Мощности: активной (P), реактивной (Q), мощности искажений (D), полной (S).
- Энергии: активной (EP), реактивной (EQ), полной (ES).
- Коэффициента мощности cosφ, tgφ.
- Коэффициента гармонических потерь (К-фактор).
- До 50-й гармоники напряжения и тока.
- Интергармоники напряжения и тока.
- Суммарного коэффициента гармонических составляющих напряжения THD U и THD I.
- Кратковременной и длительной дозы фликера PSTи PLT..
- Несимметрия напряжения и тока.
- Перенапряжений, провалов, прерываний с возможностью сохранения осциллограмм.
- Осциллограмм тока и напряжения для каждого периода усреднения.
Программное обеспечение SONEL Analysis 4
- Версия специально адаптирована под работу на планшетном компьютере.
- Возможность настройки измерителя с ГОСТ 32144-2013 и формирования протокола измерений согласно ГОСТ 33073-2014.
- Возможность настройки четырех точек измерения: каждой точке соответствует свой алгоритм регистрации, набор номинальных параметров, объем памяти.
- Установка номинальных параметров сети: напряжение (фазное/линейное), частота, тип сети.
- Установка параметров трансформаторов напряжения и/или тока.
- Выбор периода усреднения.
- Расписание запуска и остановки регистрации.
- Установка типа токоизмерительных клещей.
- Условие запуска регистрации: непосредственное, пороговое значение, согласно расписанию.
- Режим измерения в реальном времени.
- Широкий набор настроек представления и анализа (отчетов) данных регистрации.

Комплектация

№	Наименование	Количество
1	Адаптер для подключения к однофазной сети AZ-3	1 шт.
2	Антенна GPS	1 шт.
3	Зажим «Крокодил» изолированный голубой K02	1 шт.
4	Зажим «Крокодил» изолированный жёлтый K02	1 шт.
5	Зажим «Крокодил» изолированный красный K02	1 шт.
6	Зажим «Крокодил» изолированный черный K01	1 шт.
7	Кабель последовательного интерфейса USB	1 шт.
8	Комплект для фиксации ремней	1 шт.
9	Набор для монтажа на DIN-рейке	1 шт.
10	Планшет	1 шт.
11	Ремни для крепежа на столбе	1 шт.
12	Соединитель электрический - адаптер AC-16	1 шт.
13	Соединитель электрический - адаптер магнитный модель AM-4	1 шт.
14	Соединитель электрический - адаптер с резьбой M4/M6, модель AR-1	1 шт.
15	Футляр L8	1 шт.

Дополнительная комплектация

№	Наименование	Количество
1	Клещи гибкие F-2A	1 шт.
2	Клещи гибкие F-3A	1 шт.
3	Клещи измерительные C-4	1 шт.
4	Клещи измерительные C-6A	1 шт.
5	Клещи измерительные C-7	1 шт.

Технические характеристики

Параметр	Диапазон измерений и условия	Разрешение	Предел допускаемой абсолютной погрешности измерения
Напряжение постоянного и переменного тока URMS (среднеквадратическое значение, f = 40..70 Гц)	10%×Unom ≤ URMS ≤ 150%×Unom для Unom ≥ 64 В	0,01%×Unom	± 0,001 Unom
Частота переменного тока f	От 40,00 Гц до 70,00 Гц для 10%×Unom ≤ URMS ≤ 200%×Unom	0,01 Гц	± 0,01 Гц
Среднеквадратическое значение гармонических составляющих напряжения UH, h (h = 1..50)	От 0 до 200% Unom	0,01%×Unom	±0,0005×Unom (UH, h изм <0,01×Unom) ±0,05×UH, h изм (UH, h изм ≥0,01×Unom
Среднеквадратическое значение интергармонических составляющих напряжения UC, i (i = 0...50)	От 0 до 200% Unom	0,01%×Unom	±0,0005×Unom (UC, i изм <0,01×Unom) ±0,05×UH, h изм (UC, i изм ≥0,01×Unom
Суммарный коэффициент гармонических составляющих напряжения THDU ( h = 2..50)	От 0 до 100,0% (для URMS > 1%×Unom)	0,1%	±0,05×THDUизм
Суммарный коэффициент интергармонических составляющих напряжения TIDU ( i = 0...50)	От 0 до 100,0% (для URMS > 1%×Unom)	0,1%	±0,05×TIDUизм
Сила постоянного и переменного тока (среднеквадратическое значение, f = 40..70 Гц) IRMS	Без использования клещей
	От 0 В до 1 В (3,6 ВP-P) K = 1000 А/1 В	0,01% Inom	± 0,001%×Inom
	С гибкими клещами F-1, F-2, F-3
	От 1 А до 3000 А (~) (10000 АP-P)	0,01%×Inom	± 0,01×IRMS изм ± 0,02×IRMS изм (с учетом доп. погрешности от положения)
	С измерительными клещами C-4
	От 0,1 А до 10 А (~) От 10 А до 50 А (~) От 50 А до 200 А (~) От 200 А до 1000 А (~) От 1000 А до 1200 А (~) (3600 АP-P)	0,01%×Inom	± (0,03 × IRMS изм + 0,1 А) ± 0,03 × IRMS изм ± 0,015 × IRMS изм ± 0,0075 × IRMS изм ± 0,005 × IRMS изм
	С измерительными клещами C-6
	От 0,01 А до 0,1 А (~) От 0,1 А до 1 А (~) От 1 А до 12 А (~) (36 АP-P)	0,01%×Inom	± (0,03×IRMS изм + 1 mА) ± 0,025×IRMS изм ± 0,01×IRMS изм
	С измерительными клещами C-7
	От 0,01 А до 100 А (~) (360 АP-P)	0,01%×Inom	± (0,005×IRMS изм + 0,02 А)
Среднеквадратическое значение гармонических составляющих силы тока IH, h (h = 1..50)	В зависимости от типа используемых клещей (см. характеристики IRMS)	0,01%×Inom	±0,0015×Inom (IH, h<0,03×Inom) ±0,05×IH, h ( IH, h≥0,03×Inom)
Среднеквадратическое значение интергармонических составляющих силы тока IC, i (i = 0..50)	В зависимости от типа используемых клещей (см. характеристики IRMS)	0,01%×Inom	±0,0015×Inom (IC, i<0,03×Inom) ±0,05×IC, i ( IC, i≥0,03×Inom)
Суммарный коэффициент гармонических составляющих силы тока THDI(h = 2..50)	От 0 до 100,0% (для IRMS > 1%×Inom)	0,1%	± 0,05×THDIизм
Суммарный коэффициент интергармонических составляющих силы тока TIDI(i = 0...50)	От 0 до 100,0% (для IRMS > 1%×Inom)	0,1%	± 0,05×TIDIизм
Коэффициент мощности PF	От 0 до 1,00 Для 50%×Unom ≤ URMS ≤ 120%×Unom 10%×Inom ≤ IRMS ≤ Inom	0,01	± 0,03
Коэффициент сдвига фаз cosφ (DPF)	От 0 до 1,00 Для 50%×Unom ≤ URMS ≤ 120%×Unom 10%×Inom ≤ IRMS ≤ Inom	0,01	± 0,03
Угол сдвига фаз между напряжением и силой тока φU, I	От -180,0° до +180,0°	0,01°	± 1°
Кратковременная доза фликера Pst	От 0,20 до 10,00 Для URMS ≥ 80%×Unom	0,01	± 0,05×Pstизм
Длительная доза фликера Plt	От 0,20 до 10,00 Для URMS ≥ 80%×Unom	0,01	± 0,05 ×Pltизм
Угол сдвига фаз напряжений φU	От -180,0° до +180,0°	0,01°	±1°
Коэффициент несимметрии напряжения по обратной U2/U1 и нулевой последовательности U0/U1	От 0,0% до 20,00% 80%×Uном ≤ URMS≤ 150%×Uном	0,1%	± 0,15 %
Угол сдвига фаз силы токов φI	От -180,0° до +180,0°	0,01°	± 1°

URMS – измеренное значение напряжения постоянного и переменного тока (среднеквадратическое значение);
IRMS - измеренное значение силы постоянного и переменного тока (среднеквадратическое значение);
Unom – номинальное значение напряжения, установленное в анализаторе. Возможны установки напряжений из группы: 110/190 В, 115/200 В, 220/380 В, 230/400 В, 240/415 В, 400/690 В (межфазное/линейное). При использовании трансформаторов, в анализаторе возможна установка номинального напряжения (напряжения вторичной обмотки) из группы: 100 В, 110 В, 115 В, 120 В. Таким образом возможна установка номинального напряжения в диапазоне от 100 В до 690 В;
Inom – номинальное значение предела диапазона измерения для токовых разъемов анализатора (клещей);
K - коэффициент масштабного преобразования входных для токовых разъемов анализатора;
h – порядковый номер гармоники;
UH, h изм – измеренное значение среднеквадратического значения гармонических составляющих напряжения;
IH, h изм - измеренное значение среднеквадратического значения гармонических составляющих силы тока;
THDU изм - измеренное значение суммарного коэффициента гармонических составляющих напряжения;
THDI изм - измеренное значение суммарного коэффициента гармонических составляющих силы тока;
P(Ep)изм - измеренное значение активной мощности (активной энергии);
Q(EQ)изм - измеренное значение реактивной мощности (реактивной энергии);
S(ES)изм - измеренное значение полной мощности (полной энергии);
Pst изм - измеренное значение кратковременной дозы фликера;
Plt изм - измеренное значение длительной дозы фликера.
