Описание
| Производитель: | Сhauvin Аrnoux, Франция |
| Номер в реестре СИ | 51515-12 |
| Гарантия | 12 месяцев |

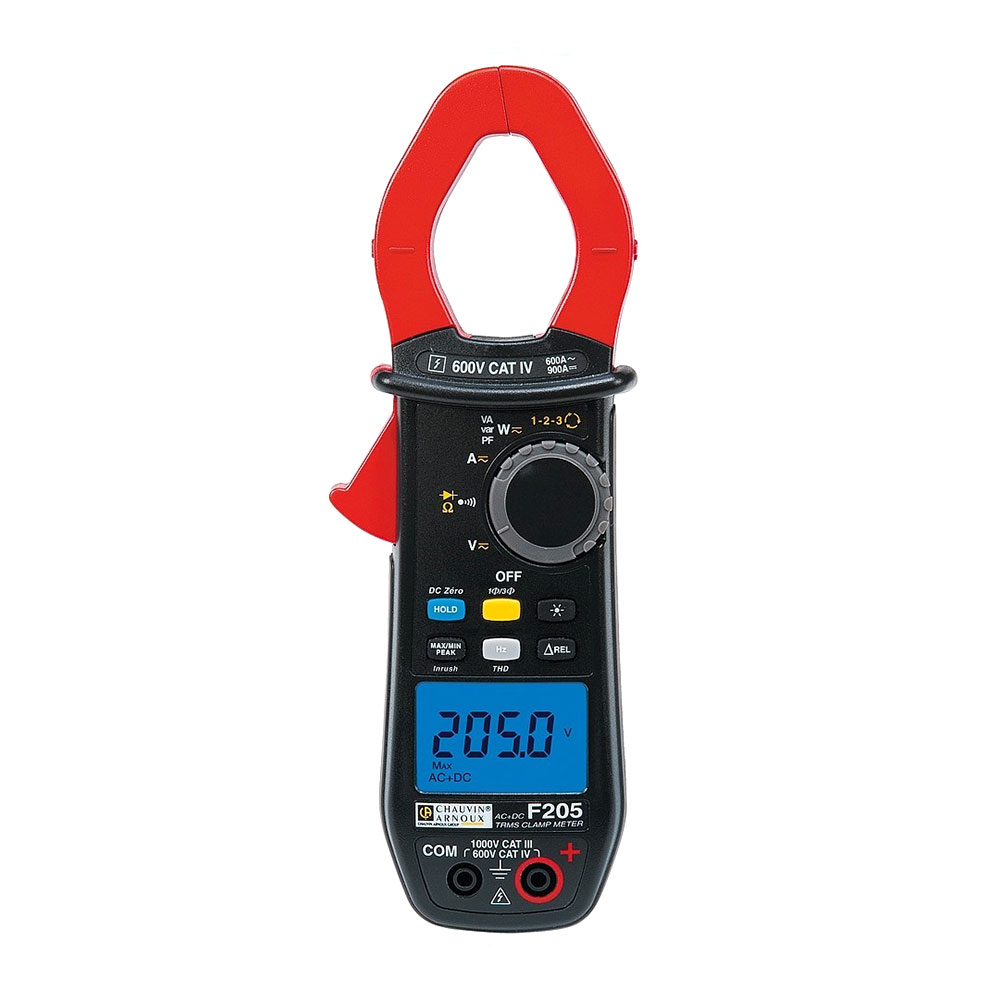

Клещи представляют собой многофункциональные цифровые портативные электроизмерительные приборы, в которых применен бесконтактный метод измерения силы постоянного и переменного тока, основанный на применении разъемного магнитопровода с двойным датчиком на эффекте Холла с последующим аналого-цифровым преобразованием входных сигналов и отображением результатов измерений на ЖК-дисплее.
Измерение силы постоянного и переменного тока производится без разрыва измерительной цепи путем охвата проводника токоизмерительным зажимом. Измерение остальных величин производится с помощью отдельных измерительных входов. Выбор режимов работы клещей осуществляется при помощи поворотного переключателя и функциональных кнопок. Управление процессами измерений осуществляется встроенным микропроцессором.
Результаты измерений отображаются на ЖК-дисплее, имеющем шкалы, индикаторы режимов, единиц измерений и предупреждающие индикаторы.
Приборы имеют сервисные функции индикации заряда батареи питания, автоматического отключения при бездействии, регистрации минимальных и максимальных значений, удержания (запоминания) измеренного значения, перегрузки, автоматического/ручного выбора диапазона измерений, проверки целостности цепи со звуковым сигналом и проверки диодов.
Токоизмерительные клещи F20x серии предназначены для объектов с низкой или средней мощностью. Небольшие размеры делают их удобным инструментом для каждодневного использования.
Назначение клещей F205
Клещи электроизмерительные серии F20x предназначены для:
- Измерения силы переменного и постоянного тока без разрыва измерительной цепи.
- Измерения напряжения переменного и постоянного тока.
- Измерения частоты.
- Измерения электрического сопротивления постоянному току.
- Измерения температуры (с помощью термопары типа «К»).
- Измерения активной, реактивной, полной мощности.
- Измерения коэффициента мощности.
- Измерения коэффициентов n-х гармонических составляющих напряжения и тока.
- Измерения суммарного коэффициента нелинейных искажений (THD).
- Описание средства измерений.
Комплектация
| № | Наименование | Количество |
|---|---|---|
| 1 | Токоизмерительные клещи F205 | 1 шт. |
| 2 | Комплект проводов ПВХ (черный красный) | 1 шт. |
| 3 | Угловой изолированный штекер типа «банан» 4 мм | 1 шт. |
| 4 | Прямой изолированный штекер типа «банан» 4 мм | 1 шт. |
| 5 | Измерительный щуп (черный/красный) | 2 шт. |
| 6 | Изолированный гнездовой разъем, 4 мм | 1 шт. |
| 7 | Черный предохранительный зажим типа «крокодил» | 1 шт. |
| 8 | Батарейка 9 В 6LR61 | 1 шт. |
| 9 | Сумка MultiFix | 1 шт. |
Технические характеристики
| Параметр | Значение |
|---|---|
| Диаметр клещей | 38 мм |
| Переменный ток | 0,15…600 А (900 А пик) |
| Постоянный ток | 0,15…900 А |
| Погрешность | 1% +/-3 знака |
| Переменное напряжение | 0,15…1000 В (1400 В пик) |
| Постоянное напряжение | 0,15…1400 В |
| Погрешность | 1% +/-3 знака |
| Частота | ток 5…3000 Гц; напряжение 5…20000 Гц |
| Сопротивление | 0,1 Ом…59,99 кОм |
| Режим прозвонки | да |
| Измерение мощности по 1 фазе и сбаланс 3 фазам: | а) 1 Вт…600 кВт; б) 1 вар…600 квар; в) 1 ВА…600 кВА |
| Измерение пиковых значений | да |
| Подсветка дисплея | да |
| Размеры | 78х222х42 мм |
| Вес | 340 г |
