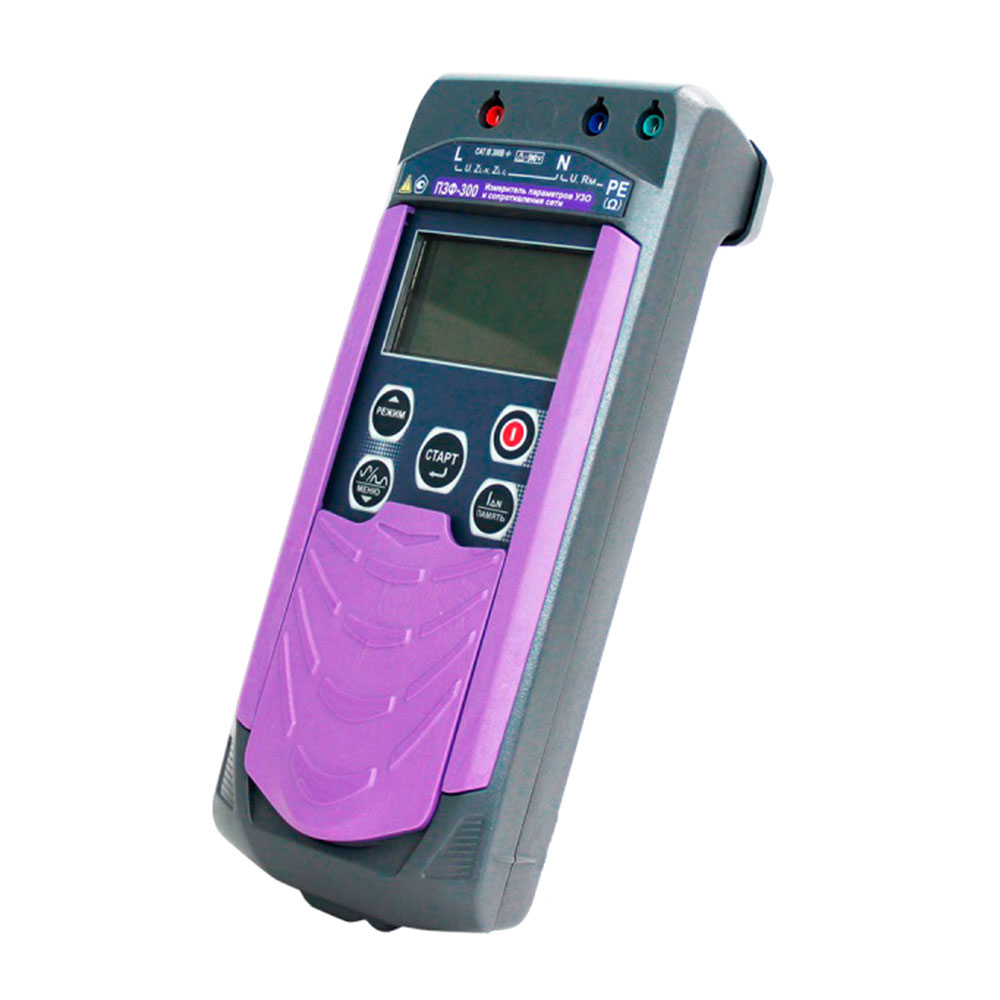

Радио-Сервис ПЗФ-300 Измеритель параметров УЗО и сопротивления сети

В наличии

Описание
Производитель: Радио-Сервис, Россия

Номер в реестре СИ 87958-23

Гарантия 24 месяца

Прибор предназначен для проверки устройств защитного отключения (УЗО) типов АС, А, В. Тип УЗО и его номинальный дифференциальный ток выставляется в приборе в ручную. Все типы УЗО не имеющие в составе операционного усилителя с пороговым значениям можно проверить с помощью прибора в автономном режиме, например при покупке, не подключая к сети напряжения. Есть функция измерения сопротивления петли фаза-нуль от 0,4 до 60 Ом.

ПЗО-510 снабжен магнитными держателями, что позволяет, при необходимости, оперативно крепить прибор на стальные поверхности, в том числе с лакокрасочными покрытиями.

Питание прибора осуществляется от аккумулятора NI-MH 6 В 2А/Ч или пяти батарей 1,5 В типа АА.

Рабочий диапазон температур от -15 до +55°С.

Функциональные возможности измерителя ПЗО-510
- Измерение тока срабатывания УЗО типа АС, А, В (10, 30, 100, 300, 500 мА) с возможностью установки начальной фазы тока, угла задержки фазы тока, полярности тока, постоянной составляющей.
- Измерение времени отключения УЗО типа АС, А, В.
- Измерение действующего значения напряжения переменного тока одновременно по цепям (L-N, L-PE, N-PE).
- Измерение параметров УЗО в автономном режиме при отсутствии сети 220 В.
- Измерение параметров УЗО по заранее заданной программе испытаний.
- Измерение активного сопротивления петли «фаза-ноль».
- Связь с ПК Bluetooth, память на 10000 измерений.

Комплектация

№	Наименование	Количество
1	Измеритель параметров УЗО ПЗФ-300	1 шт.
2	Руководство по эксплуатации	1 шт.
3	Блок питания 12 В 0,5 А	1 шт.
4	Адаптер розеточный	1 шт.
5	Зажим изолированный типа "крокодил", d30, синий	1 шт.
6	Зажим изолированный типа "крокодил", d30, красный	1 шт.
7	Сумка для ПЗФ-300	1 шт.
8	Кабель измерительный 1,5 м, красный	1 шт.
9	Кабель измерительный 1,5 м, синий	1 шт.
10	Отсек батарейный 5*АА, исп. 1	1 шт.

Технические характеристики

Параметр		Значение
Измерение полного сопротивления петли «фаза-нуль», «фаза-фаза»
Диапазоны измерений полного электрического сопротивления петли «фаза-нуль», «фаза-фаза», Ом		от 0,01 до 9,99
		от 10,0 до 99,9
		от 100 до 300
Пределы допускаемой основной абсолютной погрешности измерений полного электрического сопротивления петли «фаза-нуль», «фаза-фаза», Ом		±(0,05∙Z+5 е.м.р.)
Диапазон вычислений ожидаемого тока короткого замыкания цепи «фаза-нуль», кА		от 0,001 до 24
Диапазон вычислений ожидаемого тока короткого замыкания цепи «фаза-фаза», кА		от 0,001 до 41
Рабочий диапазон напряжения переменного тока, В		от 180 до 450
Частота напряжения переменного тока, Гц		от 45 до 65
Максимальный ток при измерении петли «фаза-нуль», А		8
Максимальный ток при измерении петли «фаза-фаза», А		14
Длительность протекания тока, мс		не более 30
Измерение напряжения переменного тока
Диапазон измерений напряжения переменного тока (действующее значение) по входу L-N, В		от 10 до 450
Диапазон измерений напряжения переменного тока (действующее значение) по входу L-PE и N-PE, В		от 10 до 300
Пределы допускаемой основной абсолютной погрешности измерений напряжения переменного тока, В		±(0,025∙U+3 е.м.р.)
Частота напряжения переменного тока, Гц		от 45 до 65
Измерение отключающего дифференциального тока УЗО (Iа)
Номинальный отключающий дифференциальный ток УЗО (I∆N), мА	Диапазон формирования отключающего дифференциального тока УЗО (Ia) при параметрах тока, мА
	Синусоидальный ток	Пульсирующий постоянный ток с углом задержки фазы тока
	Синусоидальный ток	0 º	90 º	135 º
10	от 2 до 11	от 2 до 20		от 1 до 20
30	от 6 до 33	от 6 до 42		от 3 до 42
100	от 20 до 110	от 20 до 140		от 10 до 140
300	от 60 до 330	от 60 до 420		от 30 до 420
500	от 100 до 550	от 100 до 700		–
Пределы допускаемой основной абсолютной погрешности формирования отключающего дифференциального тока УЗО (Iа), мА: - для синусоидального тока - для пульсирующего постоянного тока		±(0,025∙I+0,2) ±(0,05∙I+0,5)
Дискретность формирования отключающего дифференциального тока УЗО (Iа), мА		0,05∙IΔN
Рабочий диапазон напряжения переменного тока, В		от 180 до 260
Измерение времени отключения УЗО
Диапазоны измерений времени отключения УЗО, при кратности к номинальному отключающему дифференциальному току УЗО (I∆N), мс: 0,5∙I∆N и 1∙I∆N 2∙I∆N 5∙I∆N		от 1 до 1000 от 1 до 500 от 1 до 40 (150) 1)
Пределы допускаемой основной абсолютной погрешности измерений времени отключения УЗО, мс: - для синусоидального тока - для пульсирующего постоянного тока (без задержки фазы)		±(0,015∙T+3) ±(0,015∙T+10)
Рабочий диапазон напряжения переменного тока, В		от 180 до 260
Примечание: 1) – для селективного типа УЗО.
Измерение напряжения прикосновения
Диапазон измерений напряжения прикосновения (действующее значение), В		от 0 до 100
Пределы допускаемой основной абсолютной погрешности измерений напряжения прикосновения, В		±(0,05∙U+3 е.м.р.)
Измерительный ток		0,4∙IΔN
Измерение сопротивления постоянному току (металлосвязь)
Диапазон измерений электрического сопротивления постоянному току, Ом		от 0,01 до 9,99
		от 10,0 до 20,0
Пределы допускаемой основной абсолютной погрешности измерений электрического сопротивления постоянному току, Ом		±(0,03∙R+3 е.м.р.)
Ток в измерительной цепи для сопротивлений до 5 Ом, мА		200
Общие характеристики
Питание		Ni-MH аккумулятор 6 В, 2000 мА/ч или 5 х 1,5 В элементов питания типоразмера АА
Диапазон рабочих температур		от -15 ºС до +55 ºС
Степень защиты корпуса		IP54, ударопрочный, пыле- и влагозащищенный корпус
Категория перенапряжения		CAT III 300 В
Память		на 10000 измерений
Связь с компьютером		есть
Встроенное зарядное устройство		есть
Магнитный держатель		есть
Размер в упаковке (ШхГхВ), мм		145х120х265
Размер прибора (ШхГхВ), мм		88х105х245
Брутто (масса прибора в упаковке), г		1800
Масса нетто (масса самого прибора), г		800
