GeoTechControl — программа для обработки и интерпретации данных сейсмоакустического обследования строительных конструкций.

Предназначена для определения длины и сплошности свай, поиска пустот за обделкой тоннелей и оценки состояния контакта фундаментных конструкций с грунтом.

Поддерживает обработку данных в формате SGY, автоматическую и ручную сборку сейсмограмм, атрибутный анализ и формирование графического отчета.

Задать вопрос
Поделиться

Технические характеристики

Тип исследований	Сейсморазведка
Функционал	Обработка и интерпретация

Описание
Программа GeoTechControl предназначена для обработки и интерпретации данных, полученных сейсмоакустическим методом обследования строительных конструкций.

GeoTechControl позволяет.
- Обрабатывать данные, полученные методом Sonic Integrity Testing, для решения геотехнических задач:
  - Определения длины свай
  - Определения сплошности свай
- Проводить динамический атрибутный анализ сейсмограмм:
  - Для поиска ослабленных свай с пониженной прочностью бетона
  - Оценки состояния контакта сваи с грунтом
  - Оценки состояния контакта фундаментной плиты с грунтом
  - Поиска пустот за обделкой тоннелей
- Решать прочие геотехнические задачи, связанные с обработкой данных сейсмоакустических методов.
Импакт-метод (Pile/Sonic Integrity Testing) представляет собой метод неразрушающего контроля целостности фундамента за счет распространения акустических волн. Во время исследований возбуждают ударную волну, которая распространяется в бетонной конструкции. Затем регистратор принимает сигнал отклика среды.

Дальнейшая процедура обработки предусматривает несколько вариантов:
- Обработка данных во временной области (Pulse-Echo or Sonic-Echo Method)
- Обработка данных в частотной области (The Transient Response or Impulse Response)
В GeoTechControl реализован ввод данных, полученных с приборов, записывающих данные в формате SGY (ИДС-1, ИДС-2, Sigma-4 и др.), и привязка фотографической информации испытаний. Реализована автоматическая и ручная сборка сейсмограмм для дальнейшей обработки следующими процедурами:
- Удаление постоянной составляющей
- Автоматический и ручной ввод статической поправки
- Отбраковка зашумленных сейсмотрасс
- Амплитудная коррекция
- Сглаживание в скользящем двумерном окне
- Атрибутный анализ (построение карт атрибутов импакт-метода)
- Пикировка первых вступлений
На этапе интерпретации обработанных данных в программе реализованы два алгоритма расчета:
- Расчет глубины сваи по интервальной скорости сейсмических волн
- Расчет скорости сейсмических волн по глубине границы сваи.

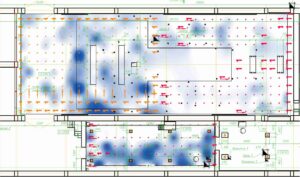

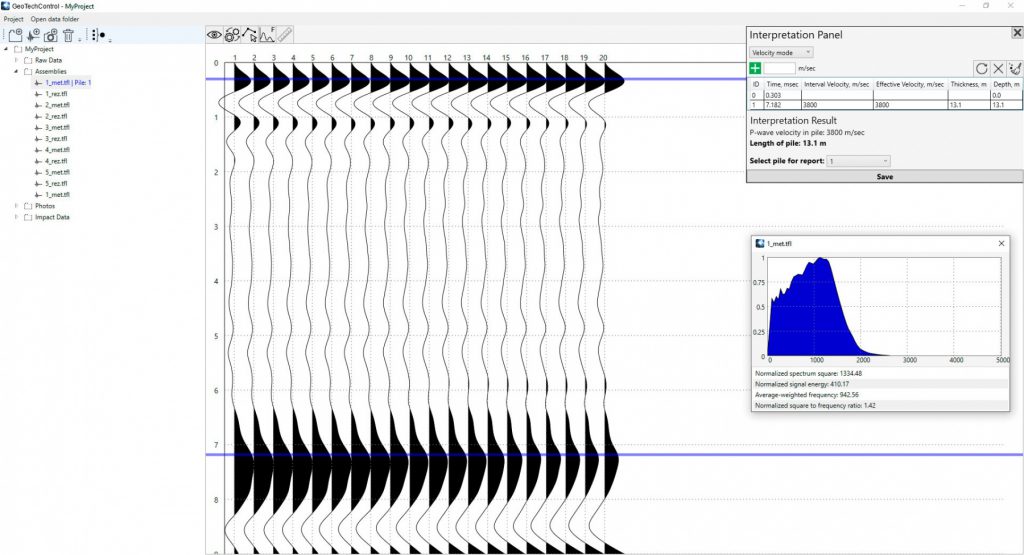

В GeoTechControl при работе импакт-методом на плоских поверхностях фундамента, тоннелей и других строительных конструкциях реализован инструмент, позволяющий обрабатывать площадные данные и строить карты атрибутов, рассчитанных по спектру записанных сигналов. В анализ входит расчет следующих атрибутов:
- Площадь нормированного спектра (Normalized spectrum square)
- Энергия нормированного сигнала (Normalized signal energy)
- Средневзвешенная частота спектра (Average-weighted frequency)
- Отношение площади нормированного спектра к средневзвешенной частоте (Normalized square to frequency ratio)
По окончанию всех процедур обработки и интерпретации данных программа позволяет сформировать графический отчет.

Граф обработки материалов, полученных ИДС-1.

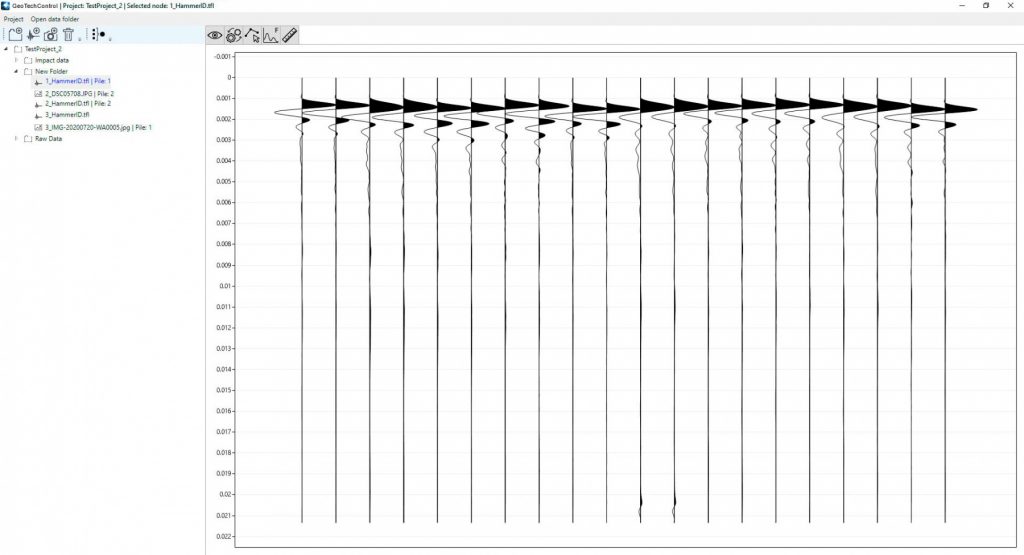

1. Импорт данных
2. Предобработка, отбраковка зашумленных трасс

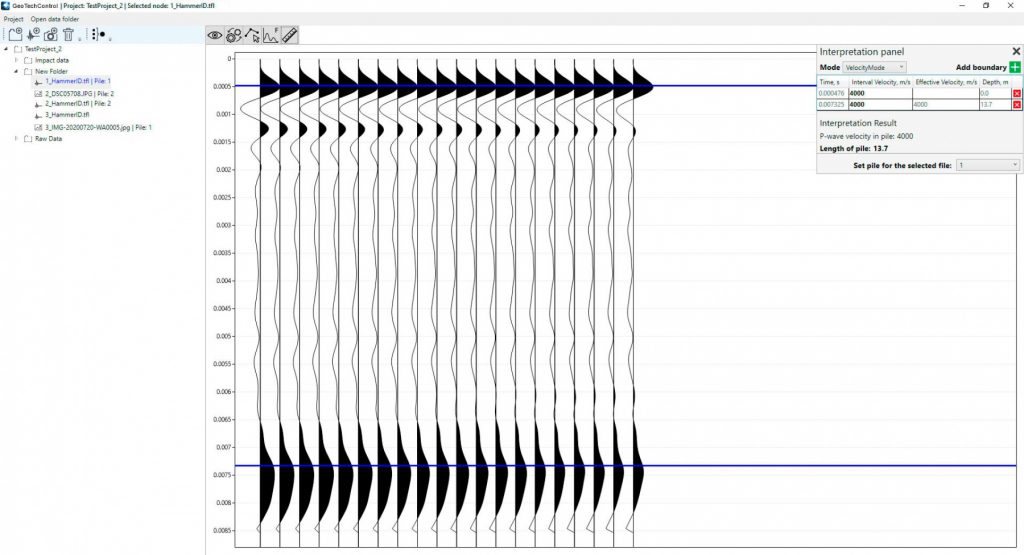

3. Получение итоговой рефлектограммы, расстановка маркеров и расчет длинны свай

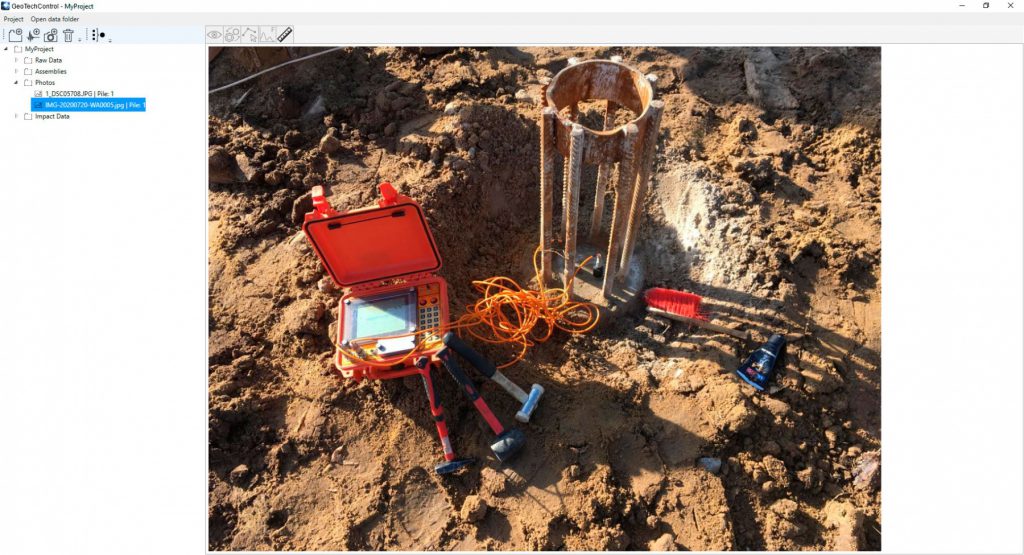

4. Загрузка фотографий обследования свай

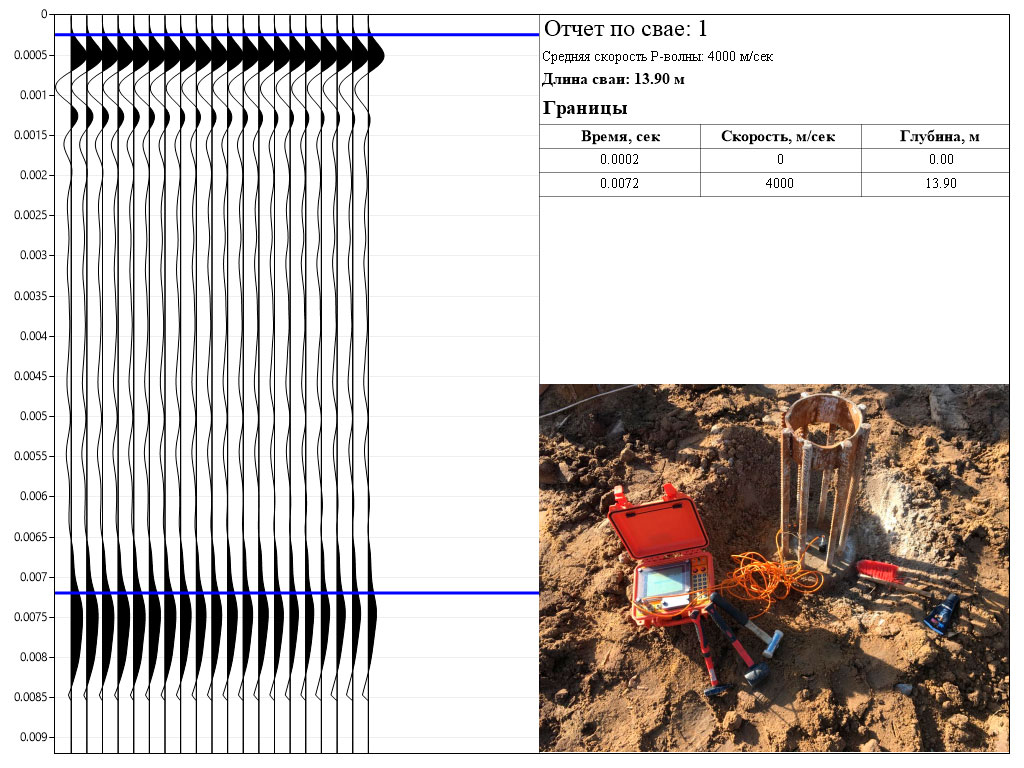

5. Подготовка графического отчета
