Описание
| Производитель: | Россия |
| Номер реестра СИ: | 35282-07 |
| Гарантия | 24 месяца |
Измеритель плотности потока энергии (ППЭ) электромагнитного поля ПЗ-ЗЗМ предназначен для измерения ППЭ в режиме непрерывной генерации в диапазоне частот от 0,3 до 18 ГГц при проведении контроля уровней электромагнитного поля на соответствие требованиям норм по электромагнитной безопасности.
Измеритель применяется для проведения измерений уровней СВЧ-излучения в жилых и рабочих помещениях при наличии в них электрооборудования силового, хозяйственного, коммутационного и информационного назначения, а также при проведении комплексного санитарно-гигиенического обследования территорий. Измеритель допускается использовать для работы в полевых условиях.
Особенности П3-33

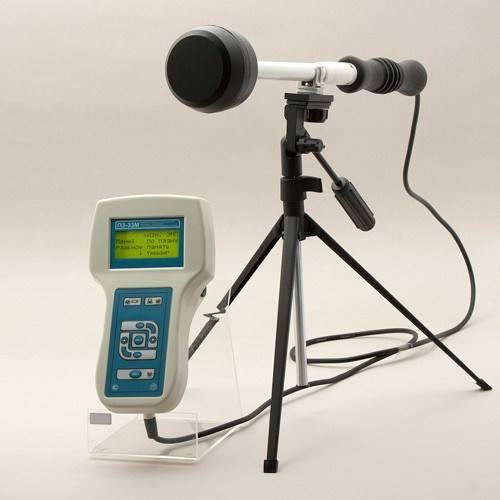

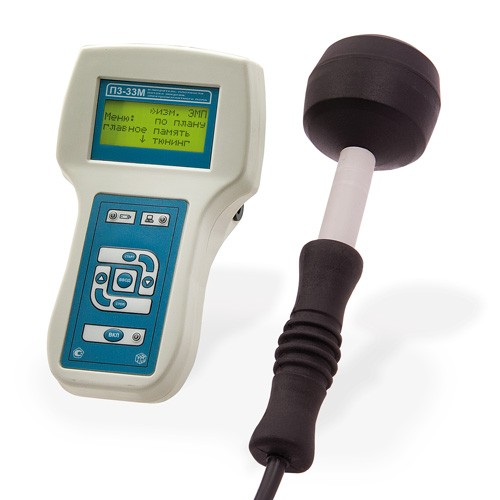

Измеритель состоит из антенны-преобразователя плотности потока энергии электромагнитного поля в постоянное напряжение и измерительно-индикационного блока, осуществляющего аналого-цифровое преобразование, цифровую обработку сигнала и вывод результатов измерения на экран жидкокристаллического индикатора, а так же на персональную ЭВМ. Антенна измерителя имеет три дипольно-детекторные микросборки, которые образуют взаимно-ортогональную структуру. Результирующее значение ППЭ определяется как векторная сумма ППЭ, измеренных каждой дипольной микросборкой.
Соединение Измерителя с ПК, оснащенных интерфейсом RS-232, осуществляется с помощью кабеля, поставляемого в комплекте. При отсутствии интерфейса RS-232 на ПК, необходимо подключать Измеритель используя и конвертер USB-COM, и кабель, поставляемые в комплекте.
С 09.06.2018г. в комплектацию добавлен конвертер USB-COM для связи прибора с ПК, не оснащенных интерфейсом RS-232.
По рабочим условиям применения измеритель относится к группе 3 по ГОСТ 22261-94:
- температура окружающего воздуха от +10 до +40 °С;
- относительная влажность воздуха 90% при температуре +25 °С;
- атмосферное давление от 70 до 106,7 кПа (от 537 до 800 мм рт. ст.).
Назначение П3-33
Рабочий диапазон частот 0,3 — 18,0 ГГц.
Применяется для обнаружения и контроля биологически опасных уровней плотности потока энергии (ППЭ) электромагнитного излучения и экспозиции в соответствии с действующими правовыми и нормативными документами Госстандарта и Госкомэпиднадзора России.
Удовлетворяет требованиям: стандарта США и Германии.
Комплектация
| № | Наименование | Количество |
|---|---|---|

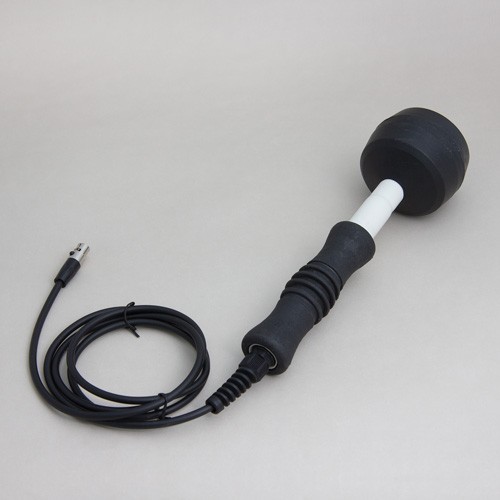

| 1 | Антенна – преобразователь АП-2 БВЕК.321216.002 | 1 шт. |
| 2 | Измерительно-индикаторный блок БВЕК.321216.001 | 1 шт. |
| 3 | Сумка укладочная ОСТ 17.838.80 | 1 шт. |
| 4 | Блок питания 6589-001-45162591-99 ТУ | 1 шт. |
| 5 | Руководство по эксплуатаци БВЕК.321216.004 РЭи | 1 шт. |
| 6 | Методика поверки БВЕК.321216.004 МП | 1 шт. |
| 7 | Формуляр БВЕК.321216.004 ФО | 1 шт. |
| 8 | Свидетельство о поверке | 1 шт. |
Технические характеристики
| Метрологические характеристики | |
|---|---|
| Диапазон частот | от 0,3 до 18,0 Ггц |
| Диапазон измерений ППЭ | от 1 до 100000 мкВт/см2 |
| Пределы допускаемой относительной погрешности измерения ППЭ | |
| на уровнях от 1,0 до 5,0 мкВт/см2 | ±3,0 дБ |
| на уровнях свыше 5,0 мкВт/см2 | ±2,0 дБ |
| Питание: | 4 аккумуляторные батареи типоразмера АА, напряжением 4,8 В |
| Мощность, потребляемая измерителем от источника питания, не более | 0,8 Вт |
| Время непрерывной работы не менее | 8 ч |
| Среднее время наработки на отказ не менее | 10000 ч |
| Габаритные размеры | |
| антенны-преобразователя | длина 270, диаметр 85 |
| измерительно-индикаторного блока (ДхШхВ) | 190х85х55 |
| Масса, не более | 0,55 кг |
