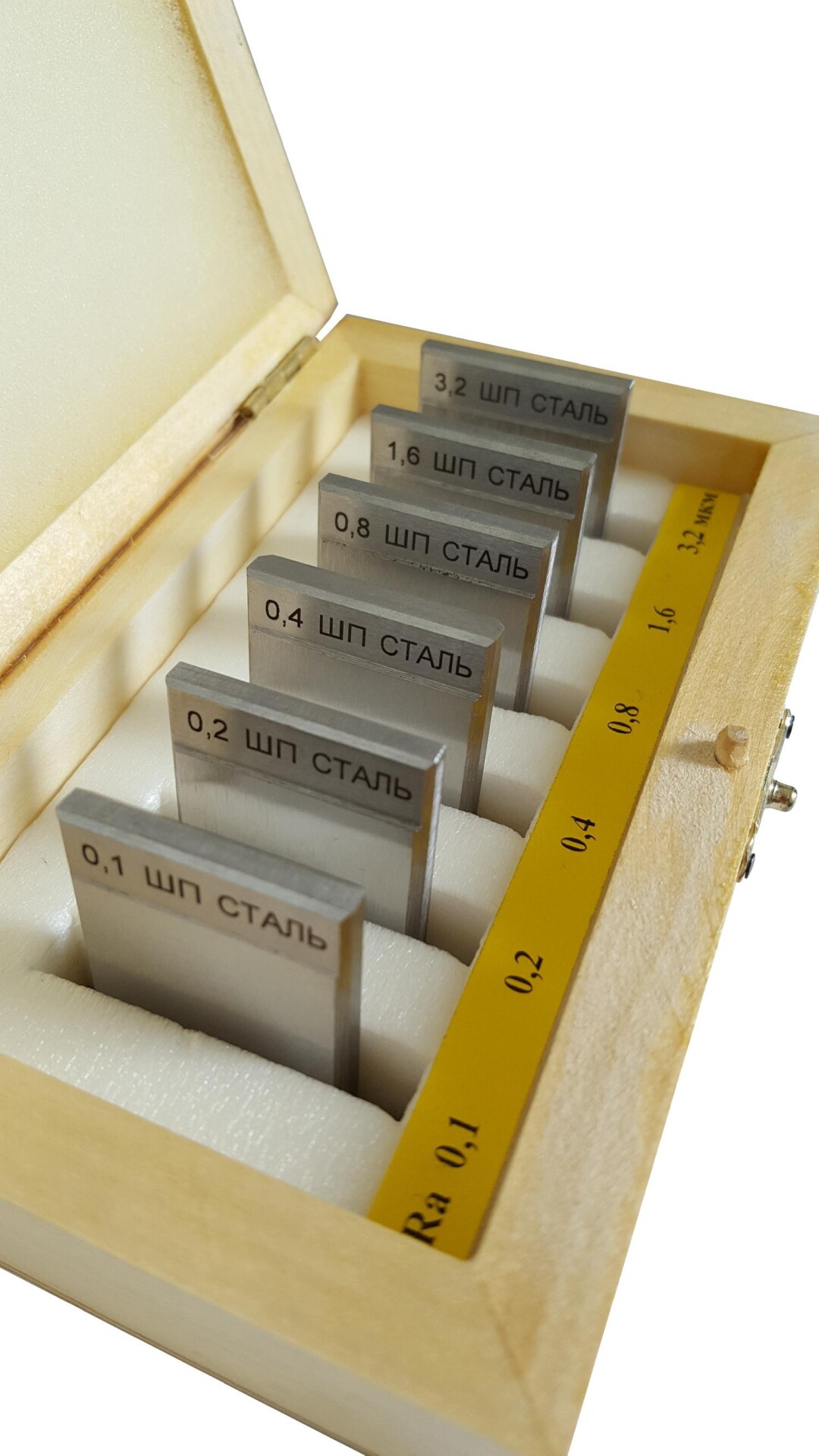

Образцы шероховатости ОШС-ШЦВ параметр Ra

Описание

Образцы шероховатости поверхности (сравнения) модификации В7-1833 (далее по тексту – образцы, ОШС) по ГОСТ 9378-93 предназначены для контроля шероховатости поверхности металлических деталей после (или в процессе) их обработки на металлорежущих станках методом визуального сравнения или осязания (на ощупь) станочниками при контроле обрабатываемых деталей на металлорежущих станках, при контроле шероховатости труднодоступных поверхностей, конструкторами и технологами при выборе и назначении шероховатости поверхности, а также для учебных целей. Образцы являются рабочими средствами измерений согласно ГОСТ 8.296-2015 и не предназначены для контроля приборов измерения шероховатости.

ОШС изготавливаются по ГОСТ 9378-93 и выпускаются в виде наборов определённого вида обработки: точение (условное обозначение способа обработки – Т); расточка (Р); строгание (С); шлифование периферией круга (плоское – ШП, наружное круглое – ШЦ, внутреннее – ШЦВ); точение торцовое (ТТ); фрезерование (цилиндрическое — ФЦ; торцовое — ФТ; торцовое перекрещивающееся — ФТП); шлифование торцовое (ШТ); шлифование чашеобразным кругом (ШЧ); полирование (плоское – ПП, цилиндрическое – ПЦ). Материал образцов – сталь, медь, алюминий, титан, латунь и др. металлы по заявке заказчика. По умолчанию ОШС изготавливаются из СТ45: сталь конструкционная углеродистая качественная. По запросу образцы могут быть изготовлены из материалов: чугун; латунь; алюминий; медь.

Образцы изготавливаются с различными номинальными значениями параметра шероховатости Ra, выбранными из ряда номинальных значений, допускается дополнительно оценивать поверхность образцов параметрами шероховатости Rz, Rmax, Sm, S и др., значения которых не нормируются и приводятся как справочные по результатам измерений. Также можно заказать комплект из 6 шт, состоящий не из образцов с различными номинальными значениями параметра шероховатости Ra, а комплект только с одним или двумя номинальными значениями параметра шероховатости Ra, например: 0,1; 0,2; 0,3 и далее по выбору заказчика.

Комплектация

Технические характеристики
