Образцы шероховатости ОШС-ШЦ параметр Ra

В наличии

• Задать вопрос
• Поделиться

• Технические характеристики

  Измеряемые параметры шероховатости	Ra, Rz, Rmax, Sm, S
  Диапазон измерений	0.4–20
  Точность	-17…+12, 4, 9
  Температура окружающей среды	-20…+40 0С
  Влажность	≤98%
  Средний срок службы	5 лет
  Материал образцов	СТ45: сталь конструкционная углеродистая качественная

• Описание

  Изготовитель: ООО «Восток-7» (РФ). Состояние: новое изделие. Первичная поверка включена в цену и оформляется перед отправкой заказчику.

  Назначение. Образцы шероховатости поверхности модификации В7-1833 ОШС-ШЦ по ГОСТ 9378-93 предназначены для контроля шероховатости поверхности металлических деталей после или в процессе обработки на металлорежущих станках методом визуального сравнения или осязания. Они применяются при контроле обрабатываемых деталей, труднодоступных поверхностей, при выборе и назначении шероховатости поверхности, а также для учебных целей. Образцы являются рабочими средствами измерений согласно ГОСТ 8.296-2015 и не предназначены для контроля приборов измерения шероховатости.

  ОШС изготавливаются по ГОСТ 9378-93 и выпускаются в виде наборов определённого вида обработки. ШЦ соответствует шлифованию периферией круга, наружному круглому шлифованию и цилиндрической выпуклой форме образца. Материалом образцов могут быть сталь, медь, алюминий, титан, латунь и другие металлы по заявке заказчика. По умолчанию используется СТ45 — конструкционная углеродистая качественная сталь.

  Образцы изготавливаются с различными номинальными значениями параметра шероховатости Ra. Дополнительно можно оценивать параметры Rz, Rmax, Sm, S и другие справочные значения, которые не нормируются.

  Порядок работы. Контроль шероховатости поверхности детали по параметру Ra или Rz выполняется сравнением с образцом визуально и на ощупь. Подбирается образец соответствующего вида обработки, номинальное значение шероховатости которого соответствует значению на контролируемой детали.

  Методы контроля. Методика поверки РТ-МП-5412-445-2019. Интервал между поверками — 2 года.

  Обозначение и заказ. Образцы поставляются наборами из 6 шт. с различными номинальными значениями Ra, возможна поставка отдельных образцов. Номинальное значение параметра шероховатости, условное обозначение способа обработки и материал нанесены со стороны рабочей поверхности образца.

  Условия эксплуатации. Температура окружающей среды -20…+40 0С, влажность ≤98%. Средний срок службы — 5 лет.

  Отклонение среднего значения параметра шероховатости от номинального не превышает (-17…+12) %. Среднее квадратичное отклонение не превышает 9% для образцов ШП, ШЦ, ШЦВ, ФЦ и ФТ; 4% для Т, ТТ и Р.

  Срок изготовления. 30 дней при отсутствии на складе. Наборы поставляются со свидетельством о поверке, номер в госреестре 76029-19. Срок поверки — 2 дня.

  Образцы изготовлены по заказу «Восток-7» московским инструментальным заводом «Калибр», который их разработал и выпускает с 1932 г.

  Справочные материалы. Для контроля шероховатости поверхности используются качественный метод сравнения с образцами ОШС и количественный метод с использованием контактных и бесконтактных приборов.

• Документы

  • Образцы шероховатости поверхности (сравнения) модификации В7-1833. Паспорт — 2024
  • Свидетельство об утверждении типа средств измерений 76029-19. Образцы шероховатости поверхности (сравнения) В7-1833
  • Описание типа средства измерений 76029-19. Образцы шероховатости поверхности (сравнения) В7-1833
  • Методика поверки образцов шероховатости поверхности (сравнения) В7-1833 — ГРСИ-76029-19
  • Свидетельство о регистрации в реестре средств измерений ОАО «РЖД» МТ 060.2024. Образцы шероховатости поверхности (сравнения) модификации В7-1833
  • Казахстан. Сертификат о признании утверждения типа средств измерений — Образцы шероховатости поверхности (сравнения) В7-1833
  • Образцы шероховатости поверхности (сравнения) В7-1833. Справка о прослеживаемости средства измерений к национальному первичному эталону
  • ГОСТ 2789-73 Образцы шероховатости поверхности (сравнения). Технические условия.
  • 2024-06-10 Свидетельство о поверке и протокол поверки с приложениями образцов шероховатости поверхности В7_1833 по параметрам Ra

• Комплектация

  Набор с поверкой.

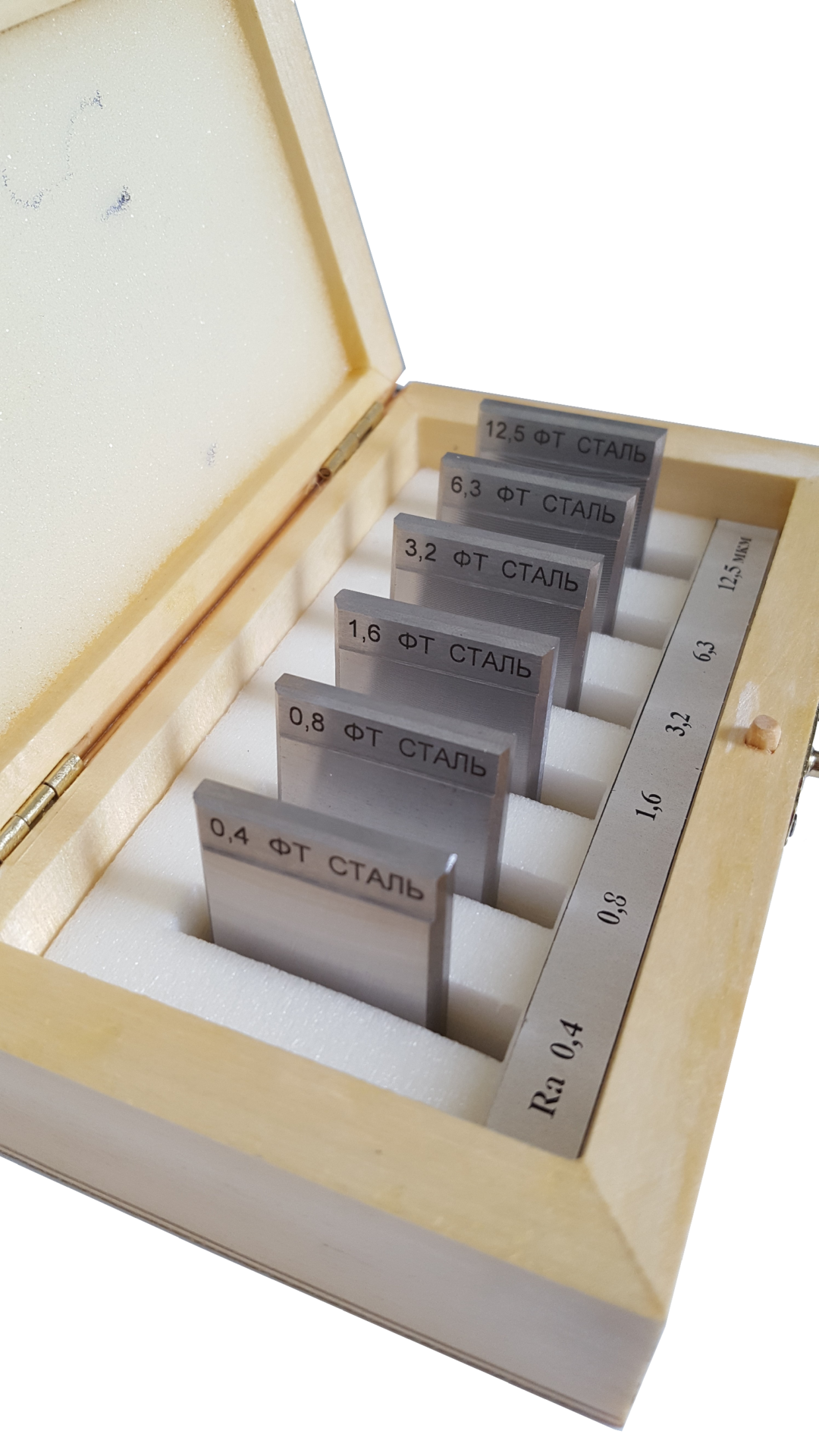

  • Образцы модификации В7-1833, тип обработки — ШЦ, цилиндрическая выпуклая форма: Ra = 0,1; 0,2; 0,4; 0,8; 1,6; 3,2 мкм — по 1 шт.
  • Футляр — 1 шт.
  • Паспорт — 1 шт.

  Набор с калибровкой.

  • Образцы модификации В7-1833, тип обработки — ШЦ, цилиндрическая выпуклая форма: Ra = 0,16; 0,32; 0,63; 1,25; 2,5; 5 мкм — по 1 шт.
  • Футляр — 1 шт.
  • Паспорт — 1 шт.
  • Свидетельство о калибровке — 1 шт.
