Наконечник шариковый (D 6,35 мм) с оправкой к твердомерам Роквелл и Супер-Роквелл

Name: Наконечник шариковый (D 6,35 мм) с оправкой к твердомерам Роквелл и Супер-Роквелл
SKU: 85986
Price: 8900 RUB
Availability: InStock

В наличии

Наконечник шариковый (D 1,588 мм) с оправкой к твердомерам Роквелл и Супер-Роквелл

8 900 ₽

Наконечник шариковый (D 3,175 мм) с оправкой к твердомерам Роквелл и Супер-Роквелл

8 900 ₽

Наконечник шариковый (D 12,7 мм) с оправкой к твердомерам Роквелл и Супер-Роквелл

8 900 ₽

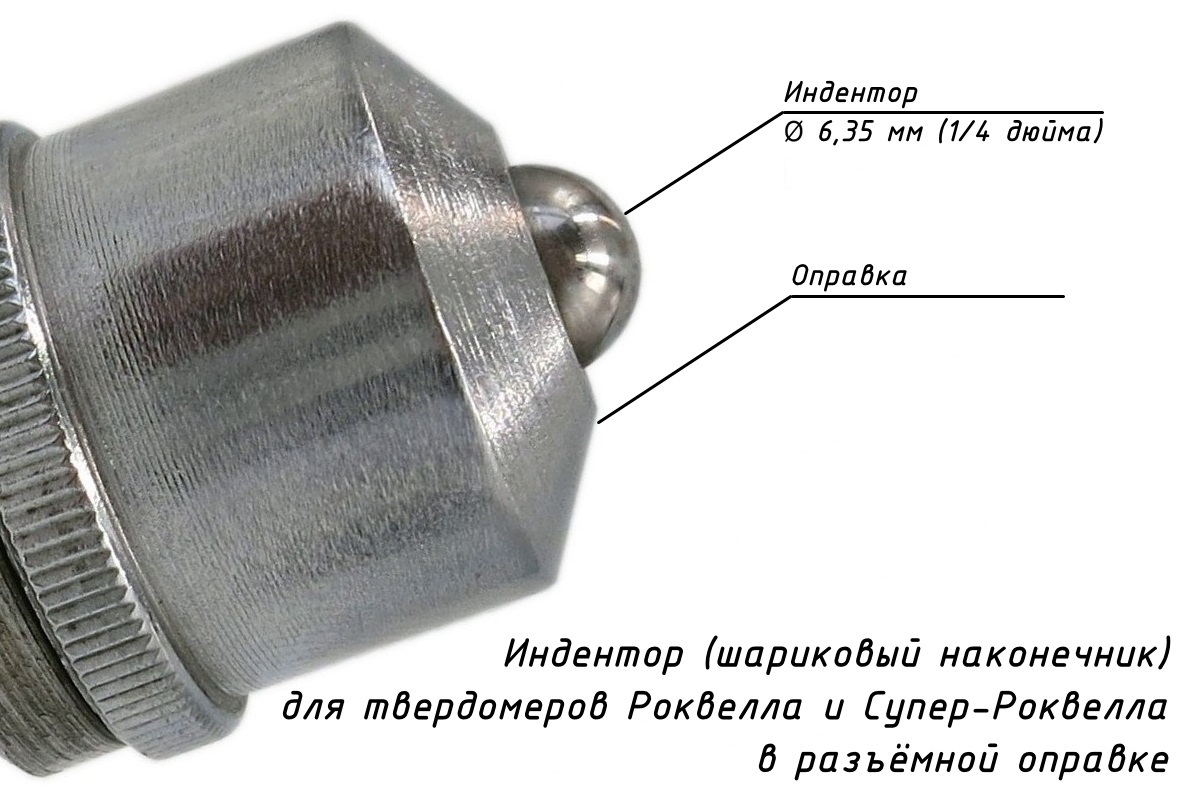

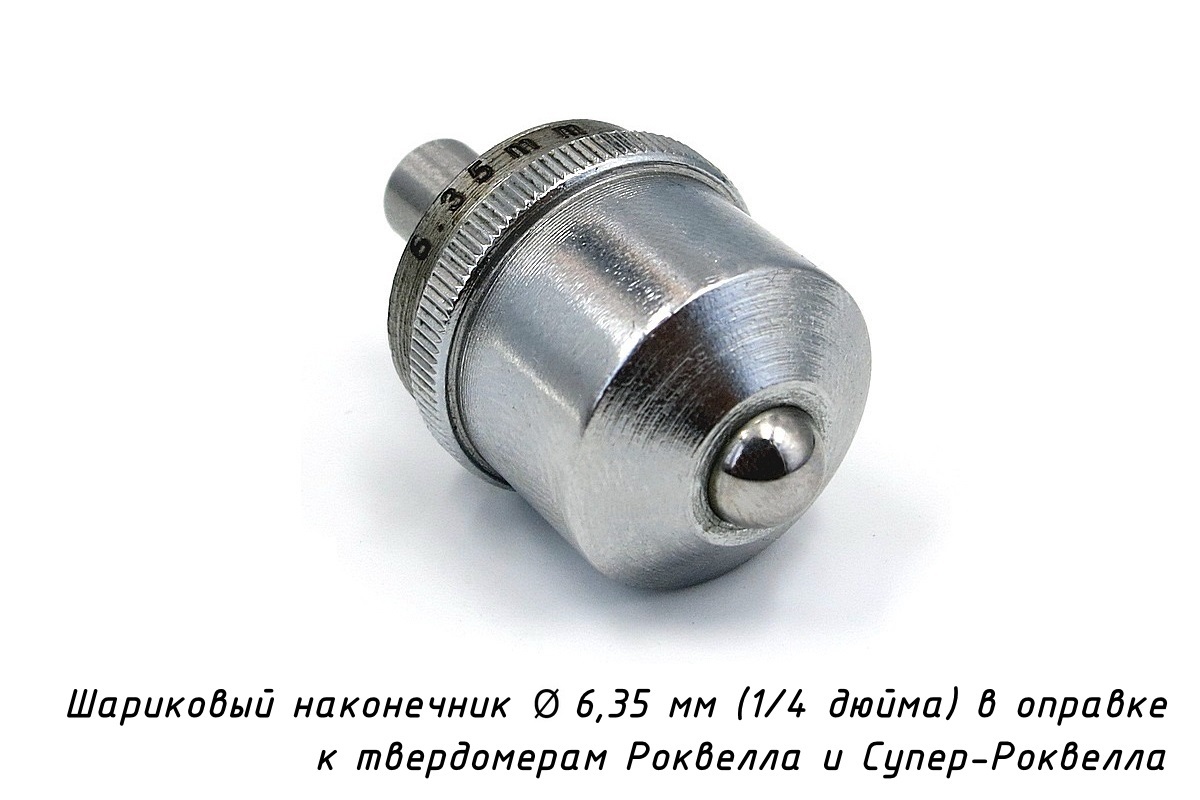

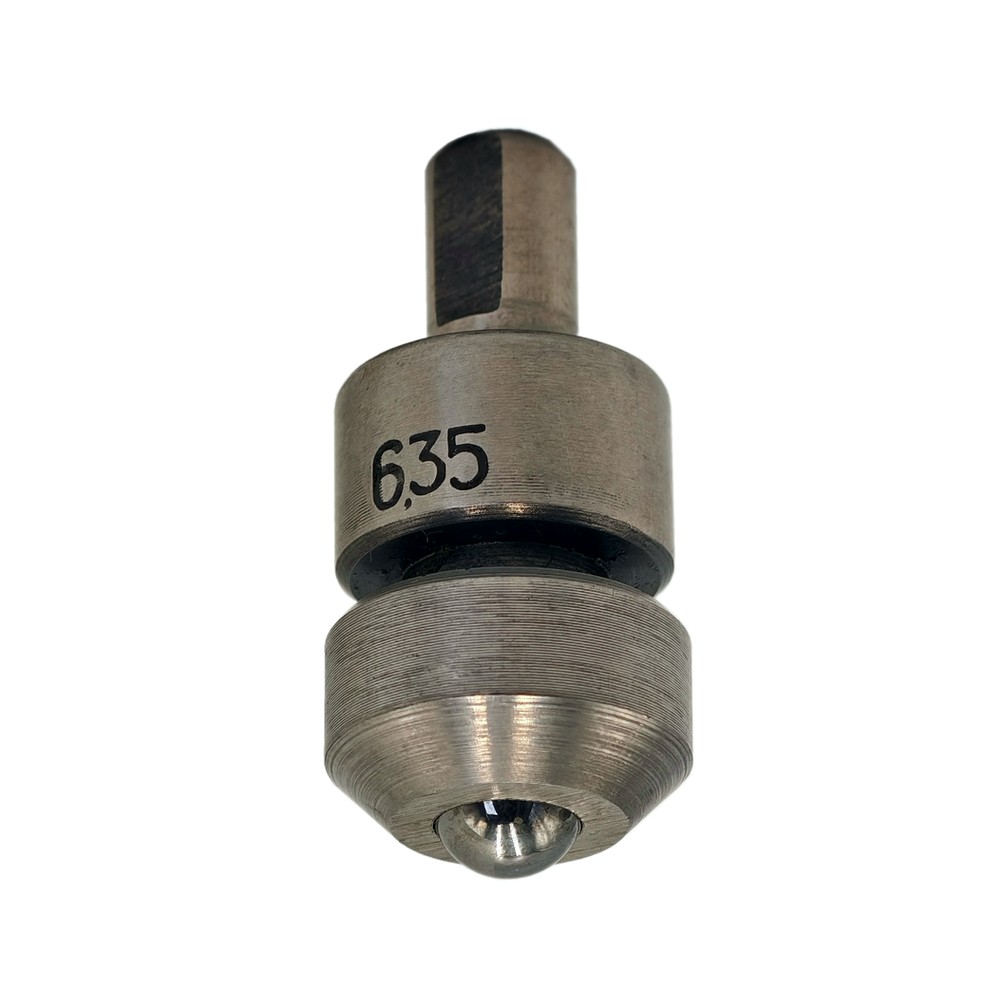

Сменный шариковый индентор с разъёмной оправкой и шариком диаметром 6,35 мм для твердомеров Роквелла и Супер-Роквелла.

Применяется по шкалам Роквелла L, M, P и Супер-Роквелла 15X, 30X, 45X; предусмотрены испытательные нагрузки от 15 до 150 кгс.

Изготовитель — ООО «Восток-7» (РФ).

Задать вопрос
Поделиться

Технические характеристики

Материал рабочей части	Закалённая сталь; твёрдость не менее 850 HV10, Твёрдый сплав; карбид вольфрама WC/Co=94/6 max %; твёрдость не менее 1500 HV10; плотность 14,8 г/см3; прочность на изгиб 2600 МПа; размер зерна 1,2 мкм
Форма рабочей части алмаза	Сферическая (шар)
Материал оправы	Сплавы с механическими свойствами, позволяющими приложить необходимые нагрузки по ГОСТ 24622-91
Диапазон измерений	50–115 HRL, 50–115 HRM, не стандартизирован
Испытательная нагрузка	100 кгс (980,7 Н), 15 кгс (147,1 Н), 150 кгс (1471 Н), 30 кгс (294,2 Н), 45 кгс (441,3 Н), 60 кгс (588,4 Н)
Диаметр наконечника	6,35 миллиметра; среднее отклонение от номинального диаметра ±1 мкм
Шкала твёрдости	L, M, P, 15X, 30X, 45X
Единица измерений	HRL, HRM, HRP, HR15X, HR30X, HR45X

Описание

**СОСТОЯНИЕ В РЕЕСТРАХ СРЕДСТВ ИЗМЕРЕНИЙ**
Страна, ответственная организация	Номер в госреестре
Российская Федерация, Росстандарт	не подлежит внесению в реестр
Российская Федерация, ОАО «РЖД»	не подлежит внесению в реестр
Республика Беларусь, Госстандарт	не подлежит внесению в реестр
Республика Казахстан, КазИнМетр	не подлежит внесению в реестр
Иные регистры, удостоверения, заключения, разрешения и пр.	отсутствуют

Основные сведения о шариковых наконечниках диаметром 6,35 мм для твердомеров Роквелла и Супер-Роквелла. Изготовитель: ООО «Восток-7» (РФ). Состояние: новое изделие. Поверка невозможна, поскольку изделие не внесено в госреестр СИ РФ.

Наконечники шариковые диаметром 6,35 мм предназначены для приборов измерения твёрдости различных материалов по шкалам Роквелла L, M, P, в том числе пластмасс по шкалам L и M по ГОСТ 24622-91 (ИСО 2039/2-97), а также по шкалам Супер-Роквелла 15X, 30X и 45X.

Твердомеры Роквелла, для которых подходит шариковый наконечник (D = 6,35 мм) в разъёмной оправке. Наконечники подходят для приборов измерения твёрдости по Роквеллу и Супер-Роквеллу различных производителей.

Страна	Производитель приборов для измерения твёрдости
Россия	Москва, «Метолаб», «Восток-7»; Иваново, «Точприбор», «ЗИП», «Импульс», «Тестсистемы»; Нефтекамск, «Метротест»; Санкт-Петербург, «Точприбор Северо-Запад»
Китай	TIME Group Inc
США	Wilson Hardness Group
ФРГ	Zwick / Roell
Италия	LTF S.p.A. / Galileo

Рекомендуемый порядок установки (замены) индентора в приборах для измерения твёрдости.

Подготовить индентор и посадочное место шпинделя: протереть бензином и смазать контактные поверхности бескислотным вазелином.
Ослабить винт фиксации индентора к шпинделю.
Извлечь прежний индентор и установить требуемый для испытания, затянуть винт. Хвостовик индентора установить вглубь посадочного места до упора и обжать его.
Разместить на предметном столике прибора эталонную меру твёрдости, соответствующую шкале и диапазону измерения.
Для шарикового наконечника диаметром 6,35 мм единожды приложить основную нагрузку для укола индентором в рабочую поверхность меры твёрдости.
Закрутить винт фиксации индентора до упора.
Произвести не менее 5 измерений на эталонной мере твёрдости с вычислением среднего значения и сравнить результат со значением, выгравированным на эталонной мере.

Применимость шарикового наконечника (D = 6,35 мм) для шкал твёрдости Роквелла и Супер-Роквелла.

Шкала твёрдости	Единица измерений	Диапазон измерений	Испытательная нагрузка
L	HRL	50–115 HRL	60 кгс (588,4 Н)
M	HRM	50–115 HRM	100 кгс (980,7 Н)
P	HRP	не стандартизирован	150 кгс (1471 Н)
15X	HR15X	не стандартизирован	15 кгс (147,1 Н)
30X	HR30X	не стандартизирован	30 кгс (294,2 Н)
45X	HR45X	не стандартизирован	45 кгс (441,3 Н)

Документы

Комплектация

Наименование	Кол-во

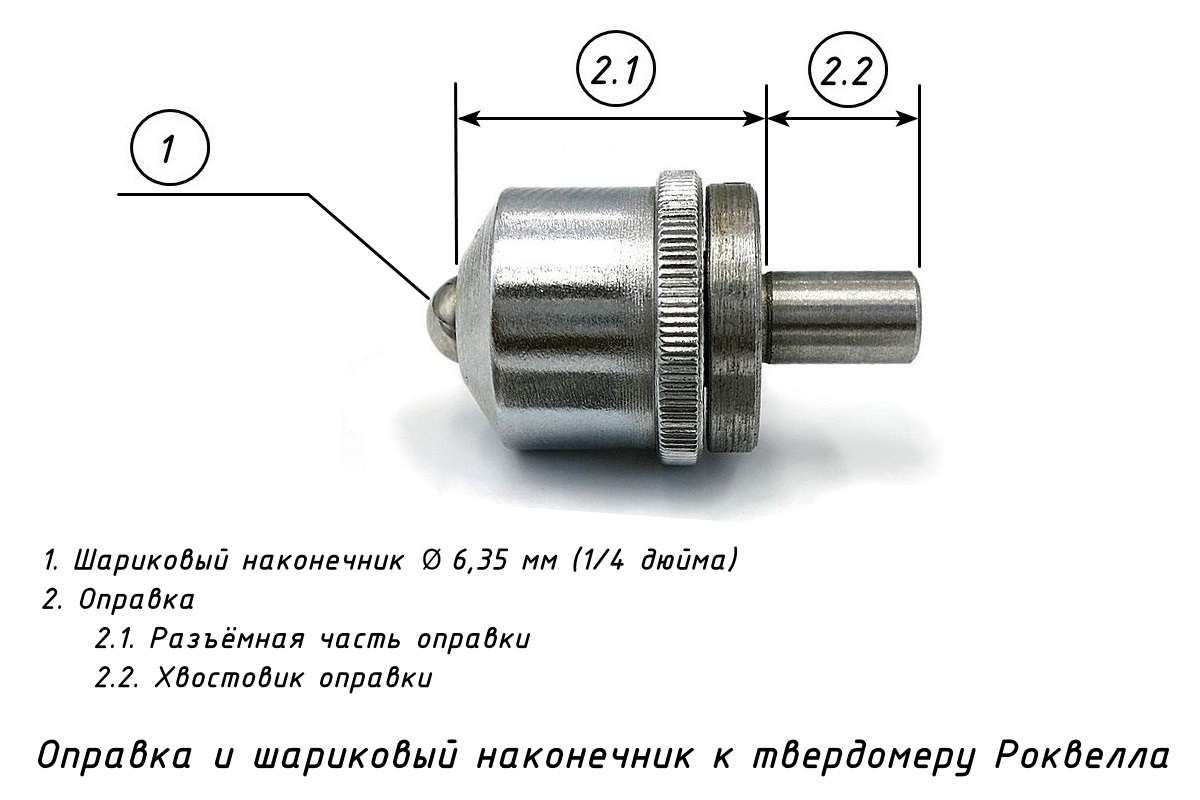

Шариковый наконечник (шарик) твердосплавный, диаметр — 6,35 мм (1/4 дюйма)	1 шт.

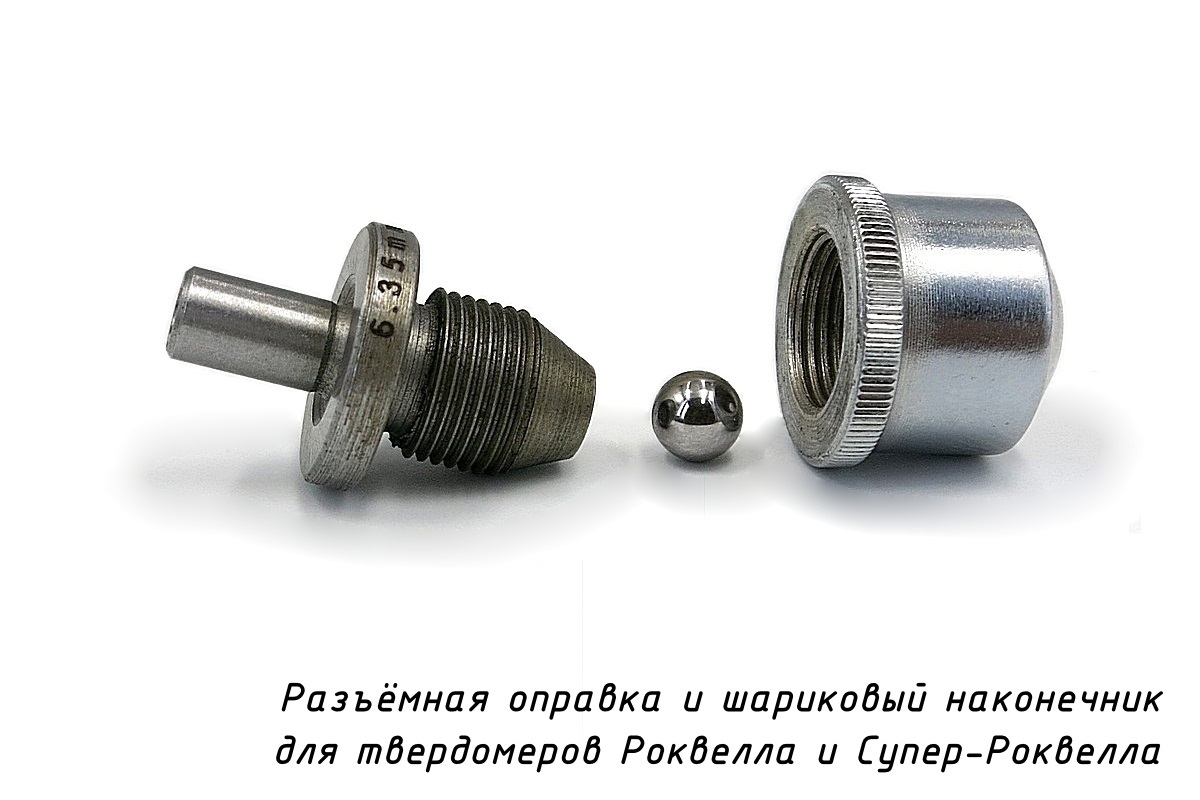

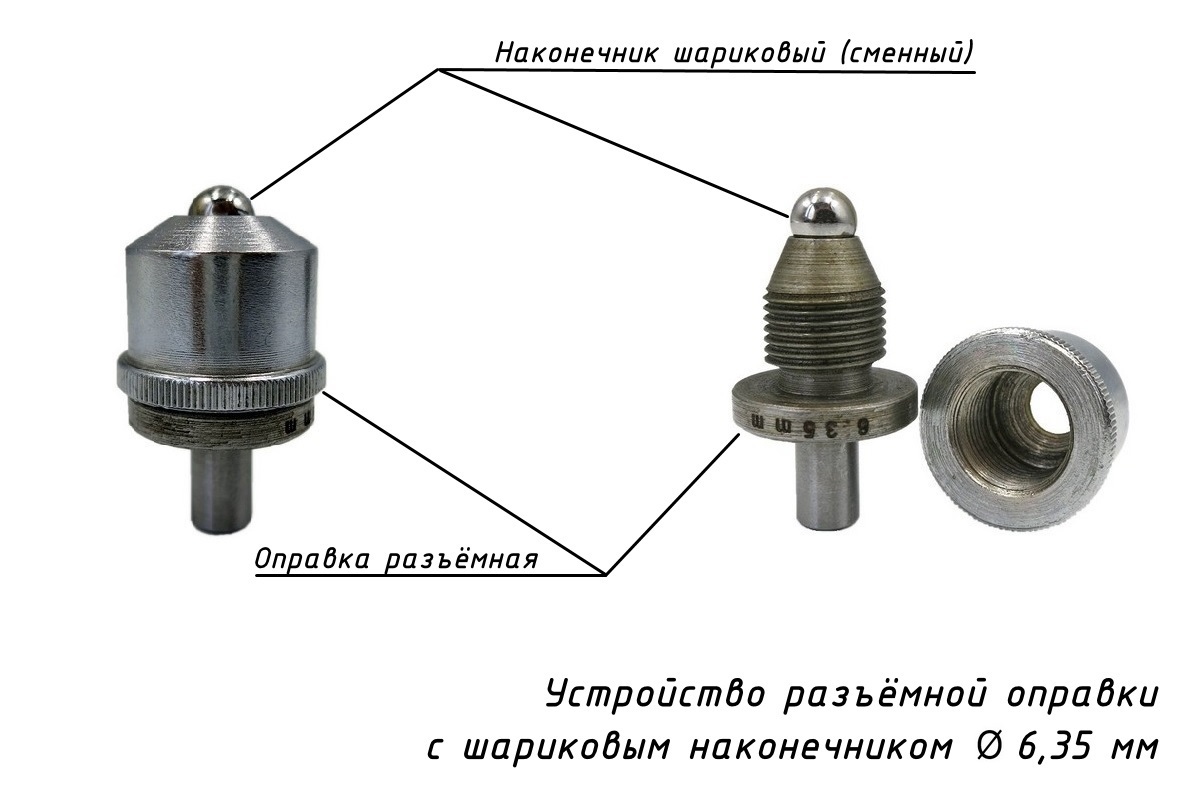

Оправка разъёмная для шарикового наконечника	1 шт.
Паспорт	1 экз.
