Кабелетрассоискатель Атлет АГ-319СКИМ

В наличии

Кабелетрассоискатель предназначен для определения положения и глубины залегания подземных коммуникаций, поиска неисправностей кабельных линий и повреждений изоляции. Глубина поиска — до 10 м, удаление от места подключения генератора — до 10 км.

Прибор измеряет глубину залегания и силу тока в коммуникации, а также поддерживает поиск дефектов с помощью внешних датчиков.

  • Технические характеристики

    Диапазон частот 0,04…8 кГц, 200…9999 Гц, 40…10000, 8…40 кГц
    Питание 4…7 В (4 элемента тип «С», внешний аккумулятор 20000 мА*ч), внешнее от приёмника
    Время непрерывной работы 20
    Квазирезонансные частоты фильтров 50(60)/ 100(120)/ 512/ 1024/ 8192 / 32768 Гц
    Добротность квазирезонансных фильтров (Q) Не менее 100
    Максимальный коэффициент усиления электрического тракта >100 дБ
    Количество встроенных датчиков 4
    Подключаемые внешние датчики КИ-105/110, НР-117, ДОДК-117, ДКИ-117
    Диапазон определения глубины залегания трассы 0…. 9,99 м
    Точность определения глубины залегания ±5%
    Диапазон измерения тока принимаемого сигнала 0,001…. 9,99 А
    Точность измерения тока принимаемого сигнала ±5%
    Визуальная индикация OLED дисплей, 178х64 пикс, 16 градаций «серого»
    Автоматическое отключение питания при бездействии для экономии заряда после 30 мин
    Диапазон температур эксплуатации / хранения -30…+60 / -30…+60°С
    Степень защиты корпуса IP54
    Режим генерации 1 непрерывный «НП»
    Режим генерации 2 кратковременные посылки «ПР» (прерывистый); длительность импульса 100 мс; частота следования импульсов 1 Гц
    Режим генерации 3 двухчастотный «2F» (одновременная генерация); первая частота 1024 Гц; вторая частота 8192 Гц; соотношение амплитуд первой и второй частот 4:1
    Режим генерации 4 генерация ударных импульсов «УР» (ударный режим); частота следования импульсов: низкая — 30, средняя — 60, высокая — 120 уд/мин
    Выходной ток Максимальный в ручном режиме: 10 А при непрерывной и двухчастотной генерации, 15 А при кратковременных посылках; для автосогласования — десять предустановленных значений в диапазоне 0,1…9,9 А
    Максимальное выходное напряжение 220 (170 при «2F») В при автономном питании; 330 (260 при «2F») В с внешним аккумулятором 12 В; 110 (90 при «2F») В при питании от сетевого блока
    Максимальная выходная мощность 130 Вт при автономном питании или от внешнего аккумулятора 21 В; 200 Вт с внешним аккумулятором 12 В; 100 Вт от сетевого блока
    Допустимое сопротивление нагрузки любое (0…∞)
    Встроенный аккумуляторный комплект два свинцово-кислотных герметизированных аккумулятора 12 В / 12 Ач (технология AGM) с автоматической перекоммутацией: 12 В / 21 Ач или 21 В / 12 Ач
    Ресурс питания при 0ºС в зависимости от мощности не менее, ч 1,3 (при 130 Вт автономно / 200 Вт с доп. акк. 12 В); 3,3 (при 65 Вт автономно / 100 Вт с доп. акк. 12 В); 9 (при 200 Вт автономно / 300 Вт с доп. акк. 12 В); 20 (при 100 Вт автономно / 150 Вт с доп. акк. 12 В); 20 (при силе удара «С2» автономно или «С3» с доп. акк.); 50 (при силе удара «С1» автономно)
    Время зарядки полностью разряженных автономных аккумуляторов не более, ч 8
    Сетевой блок для работы или зарядки аккумуляторов выходное напряжение 15 В, выходной ток 15 А max
    Допустимые внешние аккумуляторы 11…14 В / 22…28 В ≥24 Ач
    Степень защиты корпуса генератора IP65
    Максимальная мощность, подводимая к рамке, не более, Вт 10
    Модуль полного комплексного сопротивления на частоте 8192 Гц, Ом 36
    Тип корпуса пластмассовый, герметичный
    Максимально допустимое переменное входное напряжение датчика контроля изоляции, В 400
    Минимальная диагностируемая площадь повреждения изоляции на эксплуатирующихся газопроводах, кв. мм 15
    Точность определения обрыва кабеля, м 0,25
    Входное сопротивление датчика, Мом 2,4
    Коэффициент усиления предварительного усилителя, дб 40
    Глубина поиска коммуникаций до 10 м
    Удаление от места подключения генератора до 10 км
  • Описание

    Кабелетрассоискатель «Атлет АГ-319СКИН» с возможностью контроля качества изоляции предназначен для определения местоположения и глубины залегания подземных коммуникаций: силовых и сигнальных кабельных линий, армированных оптоволоконных линий и трубопроводов из электропроводных материалов. Глубина поиска — до 10 м, удаление от места подключения генератора — до 10 км. Прибор также предназначен для поиска неисправностей кабельных линий, мест повреждения изоляции силовых кабелей и защитных покрытий газонефтепроводов с катодной защитой, а также для обследования местности перед земляными работами.

    Функции и решаемые задачи.

    • Определение положения подземных коммуникаций в режимах «Трасса» и «График».
    • Прямое цифровое измерение глубины залегания на всех рабочих частотах.
    • Указание направления отклонения от оси коммуникации в режиме «Трасса».
    • Измерение силы тока в коммуникации.
    • Поиск дефектов коммуникаций с помощью внешних датчиков ДКИ-117 и ДОДК-117.
    • Поиск мест повреждения изоляции защитных покрытий газонефтепроводов с катодной защитой.
    • Одновременная работа со встроенными и внешними датчиками.
    • Функция «Выбор кабеля из пучка» с помощью индукционных клещей КИ-110 (дополнительная опция).
  • Применение

    • Энергетика с протяжёнными коммуникациями
    • Геодезия
    • Электрические сети
    • ЭХ предприятия
    • Теплосети
    • ЖКХ
    • Строительство
  • Особенности

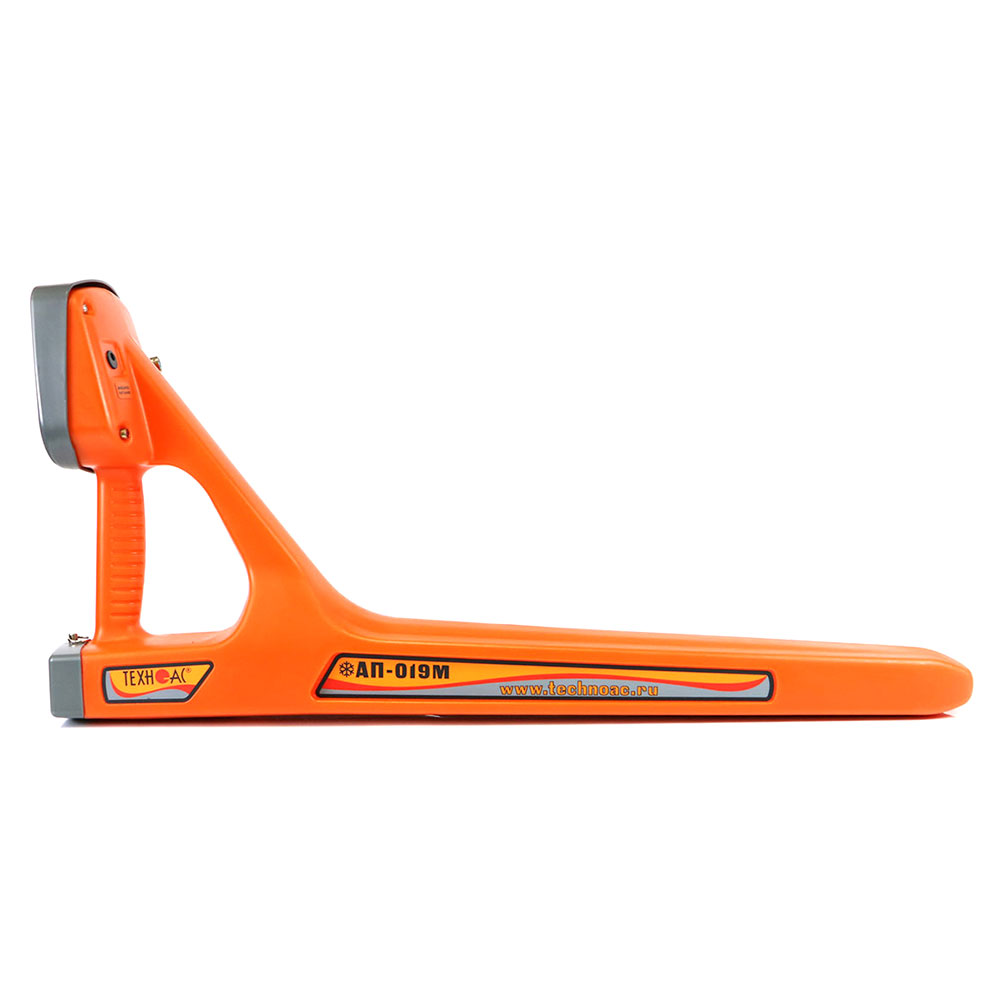

    Особенности приемника АП-019М.

    • Пять вариантов отображения информации на индикаторе: «Трасса», «График», «График+», «Минимум максимум» и «2-частоты».
    • Полная поддержка энергосберегающих (импульсных) режимов работы трассировочных генераторов.
    • Подключение дополнительных внешних датчиков расширяет перечень решаемых задач.
    • Поиск дефектов коммуникаций, в том числе мест нарушения изоляции трубопроводов.
    • Идентификация отдельных кабелей и функция «Выбор кабеля из пучка».
    • Одновременная работа со встроенными и внешними датчиками.
    • Вывод измеренной глубины залегания на индикатор на всех рабочих частотах, определение отклонения от оси трассы и типа подземной коммуникации.
    • Цифровые и графические режимы индикации.
    • Встроенное микропроцессорное управление.
    • Корпус из высокопрочного окрашенного пластика, устойчивый к атмосферным воздействиям в диапазоне рабочих температур от -30 до +60 °С. Допускается использование приемника в полупогруженном состоянии в воде пресных водоёмов.
    • Работа в зимних условиях до -30 °С.

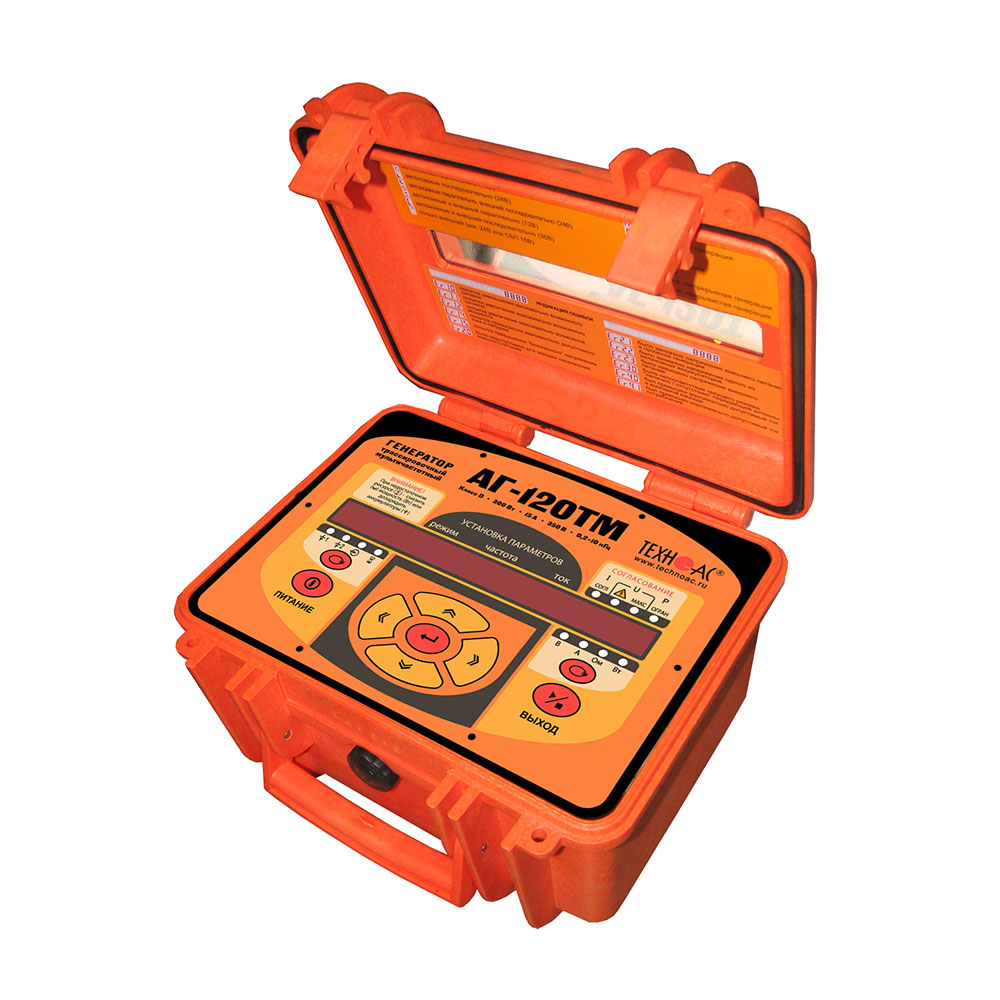

    Особенности генератора АГ-120Т.

    • Выбор частоты генерируемого сигнала.
    • Выбор мощности генератора в зависимости от решаемых задач.
    • Автоматическое согласование с нагрузкой в широком диапазоне сопротивлений и повторное согласование.
    • Трассировка коммуникаций без непосредственного подключения с использованием индукционной антенны или индукционных клещей.
    • Автоматическое выключение генерации при длительном простое.
    • Возможность использования индукционных клещей КИ-110.
  • Комплектация

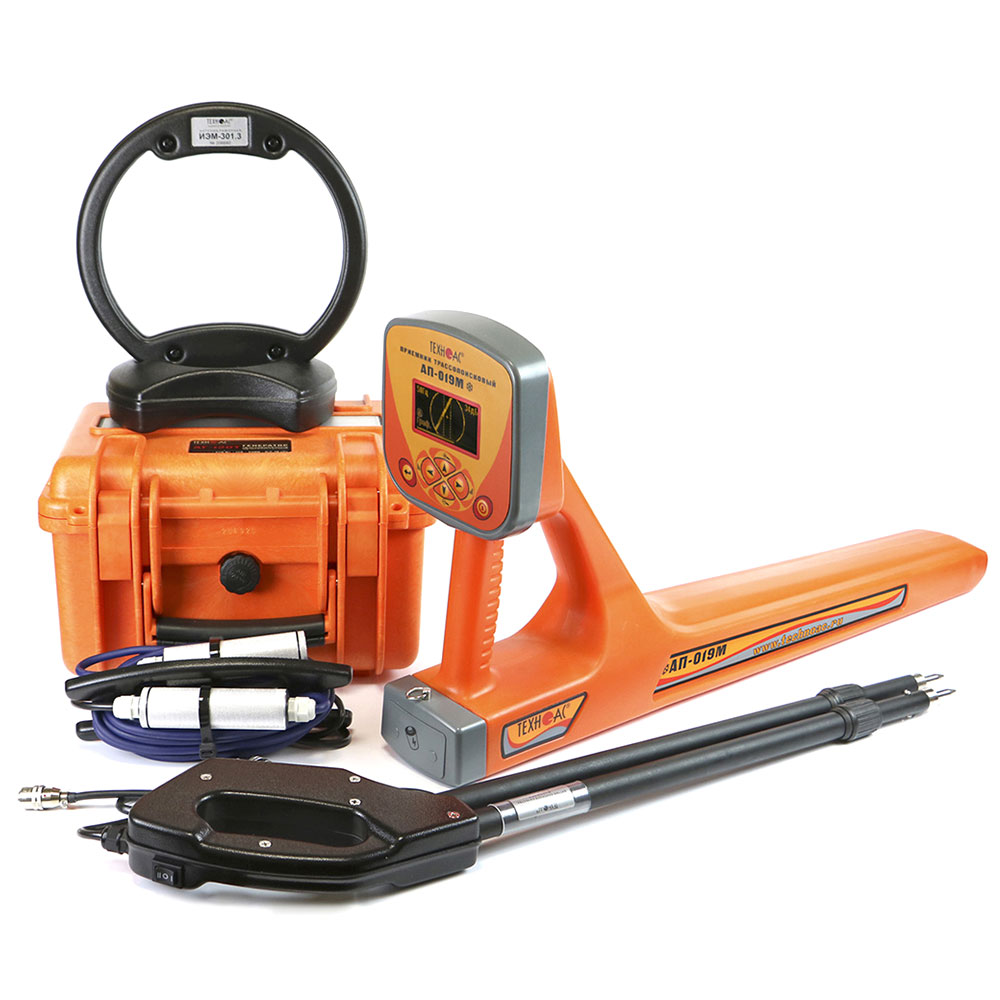

    Комплект поставки.

    • Трассопоисковый приемник «АП-019М»
    • Генератор «АГ-120Т»
    • Индукционная антенна «ИЭМ-301.3»
    • Источник питания
    • Батарейки
    • Датчик контроля изоляции «ДКИ-117»
    • Датчик-определитель дефектов коммуникаций «ДОДК-117»
    • Кабель АГ120.02.020
    • Кабель AG120.02.060
    • Кабель АГ120.02.030
    • Кабель АГ105.02.020
    • Контакт магнитный АГ120.02.090
    • Штырь заземления АГ110.02.004
    • Кабель мини-USB для подключения внешнего аккумулятора
    • Сумка для индукционной антенны «ИЭМ-301.3»
    • Сумка для генератора «АГ-120Т»
    • Сумка для приемника
    • Сумка для комплекта
    • Сумка для ДКИ
    • Руководство по эксплуатации и паспорт

    Дополнительное оборудование.

    • Клещи индукционные «КИ-110/x»
    • Накладная рамка «НР-117»
    • Малогабаритный электромагнитный датчик «МЭД-127»
    • Портативный искатель металлических люков ИЭМ-300 «Люк»
    • Комплект внешнего аккумулятора для приемника «АП-019М»
    • Комплект аккумуляторов и зарядное устройство для приемника «АП-019»
    • Комплект аксессуаров для заземления коммуникации
