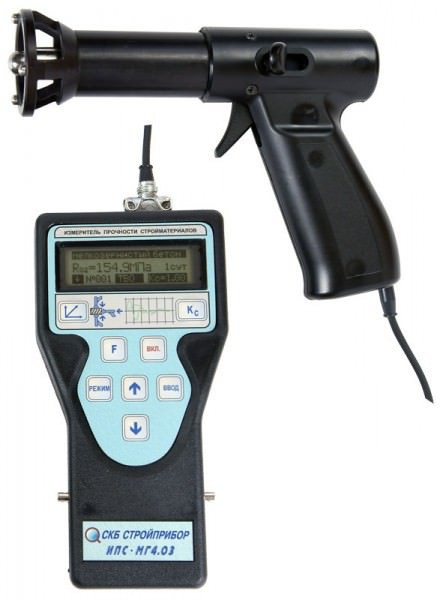

Измерители прочности бетона ИПС-МГ4.01, ИПС-МГ4.03, ИПС-МГ4.04
В наличии
Измерители прочности бетона ИПС-МГ4.01, ИПС-МГ4.03 и ИПС-МГ4.04 предназначены для определения прочности бетона методом ударного импульса по ГОСТ 22690.
Приборы применяются на предприятиях стройиндустрии и объектах строительства, а также при обследовании эксплуатируемых зданий и сооружений. Диапазон измерения прочности составляет от 3 до 100 МПа, относительная погрешность — ±8%.
-
Технические характеристики
Диапазон измерений от 3 до 100 Погрешность измерений ±8 Энергия удара, кгс·мм (Дж) 0.12 Память 15000, 16000, 500 Количество индивидуальных градуировочных зависимостей, шт. 9, 20 Количество базовых градуировочных зависимостей, шт. 1, 44 Средняя наработка на отказ, ч, не менее 3000 Средний срок службы, лет, не менее 10 -
Описание
Утвержден тип средства измерения. Внесен в Госреестр РФ под № 60741-15 (продлен до 2029 года), также внесены в Госреестры Казахстана, Беларуси.
Измерители прочности бетона ИПС-МГ4.01, ИПС-МГ4.03, ИПС-МГ4.04 предназначены для определения прочности бетона методом ударного импульса по ГОСТ 22690, на основе предварительно установленной зависимости между прочностью бетона, определенной при испытании образцов в прессе и измеренным ускорением, возникающим при взаимодействии индентора измерителя с бетонным образцом, при постоянной энергии удара (Е=0,12 Дж).
Область применения измерителя — определение прочности бетона, раствора на предприятиях стройиндустрии и объектах строительства, а также при обследовании эксплуатируемых зданий и сооружений. Измерители могут применяться для контроля прочности силикатного кирпича, а также позволяют оценивать физико-механические свойства строительных материалов в образцах и изделиях, выявлять неоднородности и зоны плохого уплотнения.
Приборы снабжены:
- устройством ввода коэффициента совпадения Кс для оперативного уточнения базовых градуировочных характеристик в соответствии с Приложением Ж ГОСТ 22690;
- устройством маркировки измерений типом контролируемого изделия;
- функцией исключения ошибочного промежуточного значения.
Измерители имеют энергонезависимую память, режим передачи данных на компьютер через USB-порт и устройство ввода в программное устройство индивидуальных градуировочных зависимостей, установленных пользователем.
Измерение прочности бетона заключается в нанесении на контролируемом участке изделия серии до 15 ударов. Электронный блок по параметрам ударного импульса, поступающим от склерометра, оценивает твердость и упругопластические свойства испытываемого материала, преобразует параметр импульса в прочность и вычисляет соответствующий класс бетона.
Алгоритм обработки результатов измерений включает:
- усреднение промежуточных значений;
- сравнение каждого промежуточного значения со средним с последующей отбраковкой анормальных значений;
- усреднение оставшихся после отбраковки промежуточных значений;
- индикацию и запись в память конечного значения прочности и класса бетона.
Модификация ИПС-МГ4.03 имеет все возможности измерителя ИПС-МГ4.01, дополнительно оснащена функцией вычисления класса бетона В с возможностью выбора коэффициента вариации, снабжена 44 базовыми градуировочными характеристиками, подсветкой дисплея, часами реального времени, функцией просмотра промежуточных значений прочности бетона и возможностью уточнения базовых градуировочных характеристик в зависимости от условий твердения и возраста бетона.
В обновленных версиях приборов ИПС-МГ4.01 и ИПС-МГ4.03 с цветными увеличенными дисплеями имеются дополнительные сервисные функции:
- отображение на дисплее графика изменения ускорения индентора в процессе удара;
- отображение параметров ударного импульса;
- возможность индивидуальной градуировки измерителя по параметрам ударного импульса с помощью линейного уравнения или полинома четвертого порядка либо путем корректировки базовой зависимости.
Питание приборов осуществляется от литий-полимерных аккумуляторов повышенной емкости.
В модификации ИПС-МГ4.04 электронный блок закреплен на корпусе склерометра с возможностью поворота на 90° относительно его продольной оси. Измеритель оснащен устройством автоматического определения направления удара и функцией просмотра промежуточных значений.
С 1.01.2020 г. освоен выпуск новой версии измерителя ИПС-МГ4.04 с увеличенным цветным дисплеем и регулируемой подсветкой. Измеритель регистрирует и выводит на дисплей параметр ударного импульса Р; имеется возможность установления зависимости между параметром удара P и прочностью бетона R с помощью полинома четвертого порядка или корректировки базовой зависимости с помощью коэффициентов совпадения.
Примечание. В соответствии с ГОСТ 18105 метод ударного импульса отнесен к косвенным методам определения прочности бетона. Определение прочности бетона производится по предварительно установленным градуировочным зависимостям между прочностью бетона, установленной одним из разрушающих или прямых неразрушающих методов, и косвенными характеристиками измерителя.
Допускается привязка градуировочной зависимости, установленной в приборе с помощью коэффициента совпадения в соответствии с ГОСТ 22690.
Поверка измерителей прочности бетона. Периодическую поверку осуществляют региональные центры метрологии.
Основные средства поверки: меры эквивалентные прочности бетона МЭПБ-МГ4.
-
Комплектация

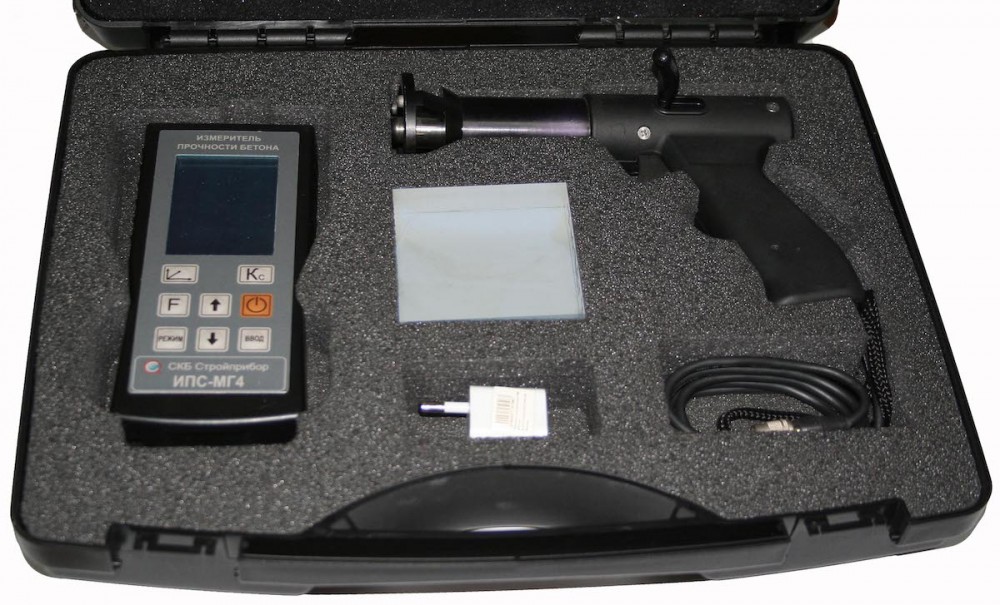

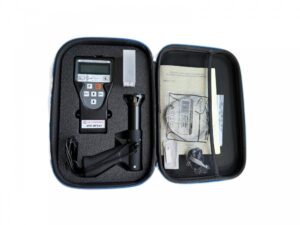

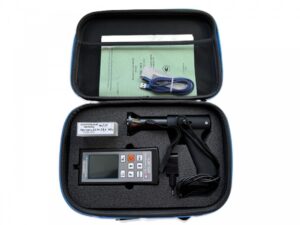

ИПС-МГ4.01 и ИПС-МГ4.03: электронный блок, склерометр, контрольный образец, кабель связи с компьютером, USB флэш-накопитель с программным обеспечением, упаковочный кейс (сумка), руководство по эксплуатации.

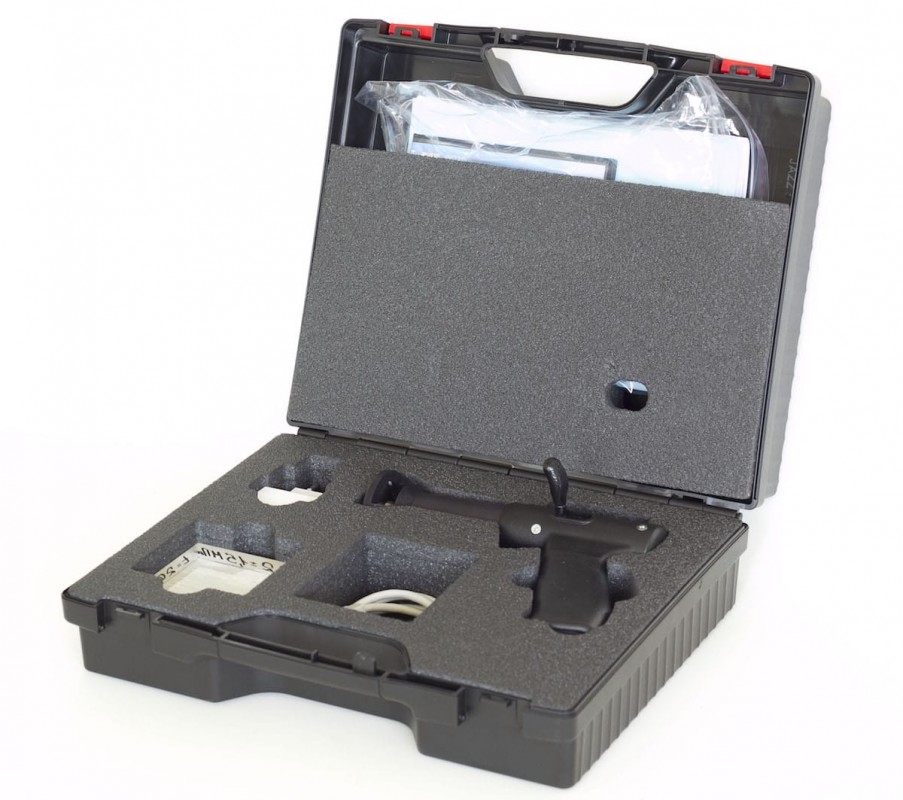

ИПС-МГ4.04: склерометр с электронным блоком, контрольный образец, кабель связи с компьютером, USB флэш-накопитель с программным обеспечением, упаковочный кейс, руководство по эксплуатации.
-
Гарантия
Гарантийный срок эксплуатации 18 месяцев.
Обеспечивается сервисное и метрологическое обслуживание в течение всего срока эксплуатации.
-
Видео
-
Документы
- Руководство по эксплуатации (инструкция) ИПС-МГ4.01
- Руководство по эксплуатации (инструкция) ИПС-МГ4.03
- Руководство по эксплуатации (инструкция) ИПС-МГ4.01 с цветным дисплеем
- Руководство по эксплуатации (инструкция) ИПС-МГ4.03 с цветным дисплеем
- Руководство по эксплуатации (инструкция) ИПС-МГ4.04 с цветным дисплеем
-
Варианты доставки
- 1. Самовывоз
-
- Свердловская область, г. Екатеринбург, ул. Щорса 7А, офис 19
- пн-пт: с 9-00 до 18-00
С этим товаром покупают
-
-

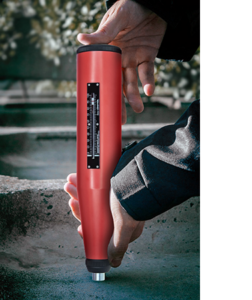

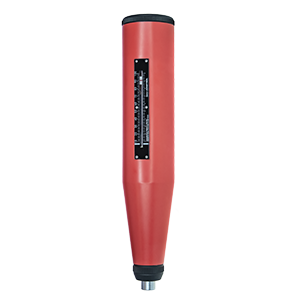

Молоток Шмидта (склерометр) NOVOTEST МШ
