Датчик оптический цифровой «ТКА-ДОЦ»

В наличии

• Задать вопрос
• Поделиться

• Технические характеристики

  Облучённость, области спектра	УФ (220–400) нм; УФ-С (220–280 нм); УФ-(А+В) (280–400 нм); УФ-А (315–400 нм); УФ-В (280–315 нм); С1 (360–450 нм); С2 (400–550 нм); С3 (750–1100 нм); С4 (300–400 нм); НК (400–1000 нм); ИК-1 (700–1100 нм); Л1 (спектральная линия 365 нм); Л2 (спектральная линия 405 нм)
  Спектральная плотность облучённости	П1 (на длине волны 340 нм)
  Измеряемые величины	Облучённость; освещённость; яркость
  Динамический диапазон значений измеряемой величины	1,00 ÷ 1 000 000
  Пределы допускаемой основной относительной погрешности измерения	± 10,0 %
  Пределы дополнительной относительной погрешности прибора	± 3,0 %
  Размерность измеряемой величины	Облучённость — мВт/м²; освещённость — лк; яркость — кд/м²
  Длительность единичного измерения	2 мс
  Облучённость по уровню 0.5, не менее	± 15,0 °
  Освещённость	косинусная
  Яркость по уровню 0.5, не менее	± 20,0 °
  Рабочее напряжение интерфейса UART	3 В
  Тип разъёма	4-х контактный mini XLR
  Температура окружающего воздуха	от -30 до +60 °С
  Относительная влажность воздуха при температуре окружающего воздуха +25 °С	до 98 %
  Диапазон атмосферного давления	80 ÷ 110 кПа
  Бодрейт	115200
  Биты данных	8
  Стоп-биты	1
  Четность	нет (none)

• Описание

  ТУ 26.51.53-006-16796024-2020. Датчик предназначен для измерения в зависимости от типа датчика:

  • Облучённости [Вт/м²] в областях спектра:
    • УФ (220–400) нм
    • УФ-С (220–280 нм)
    • УФ-(А+В) (280–400 нм)
    • УФ-А (315–400 нм)
    • УФ-В (280–315 нм)
    • С1 (360–450 нм)
    • С2 (400–550 нм)
    • С3 (750–1100 нм)
    • С4 (300–400 нм)
    • НК (400–1000 нм)
    • ИК-1 (700–1100 нм)
    • Л1 (спектральная линия 365 нм)
    • Л2 (спектральная линия 405 нм)
  • Спектральной плотности облучённости (СПЭО) [Вт/м²/нм]: П1 на длине волны 340 нм.
  • Освещённости [лк], тип ЛЮКС.
  • Яркости [кд/м²], тип ЯРК.

  Условия эксплуатации: от -30 до +60 °С. Вывод информации по UART. Поставляется с калибровкой.

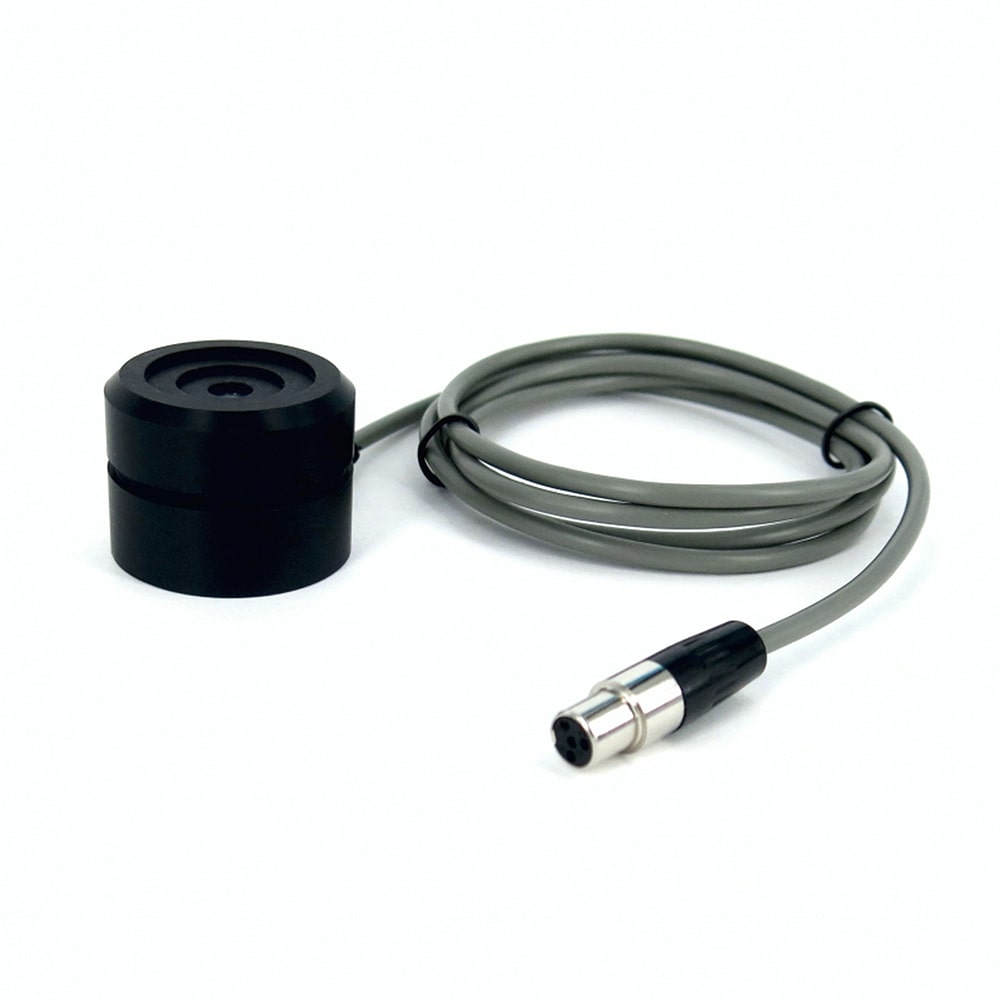

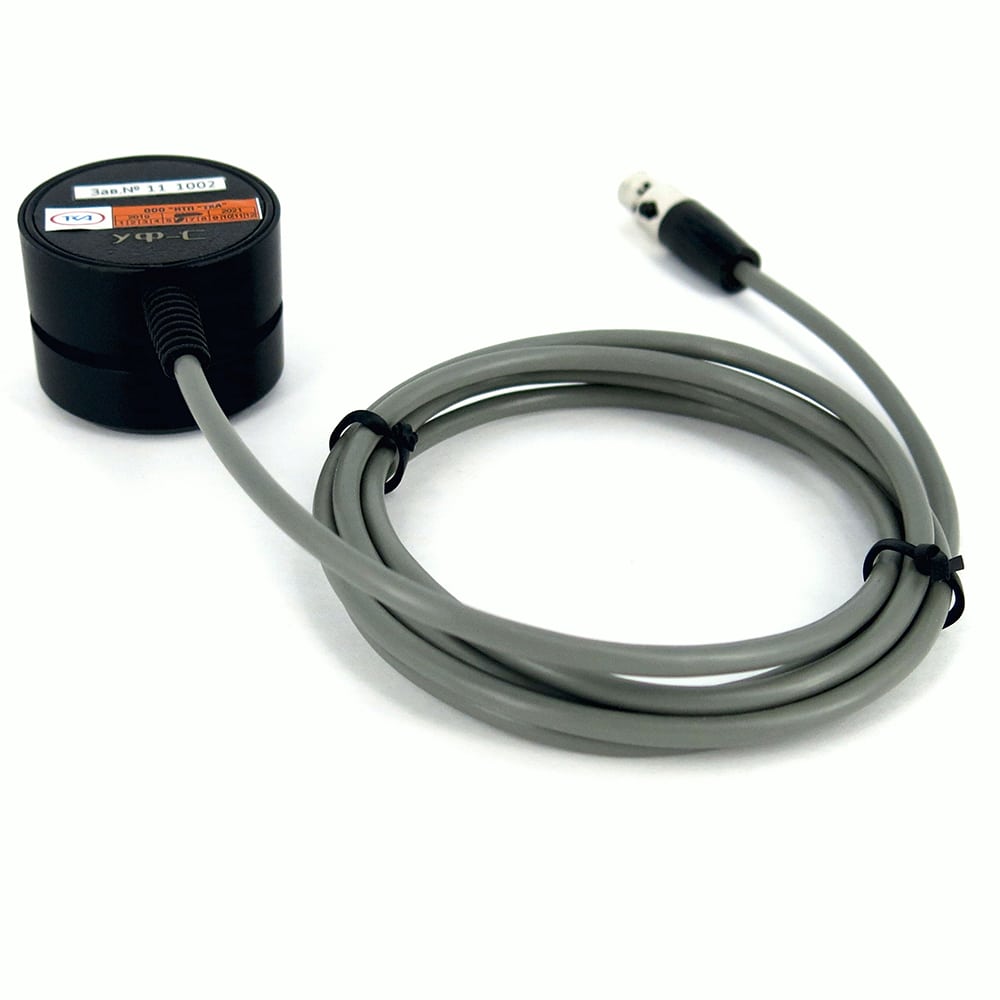

  Устройство и работа. Конструктивно датчик выполнен в виде единого блока с кабелем для осуществления подключения питания и обмена данными. Принцип работы датчика заключается в преобразовании фотоприёмным устройством оптического излучения в электрический сигнал с последующей передачей результата измерения по проводному интерфейсу в виде цифрового кода.

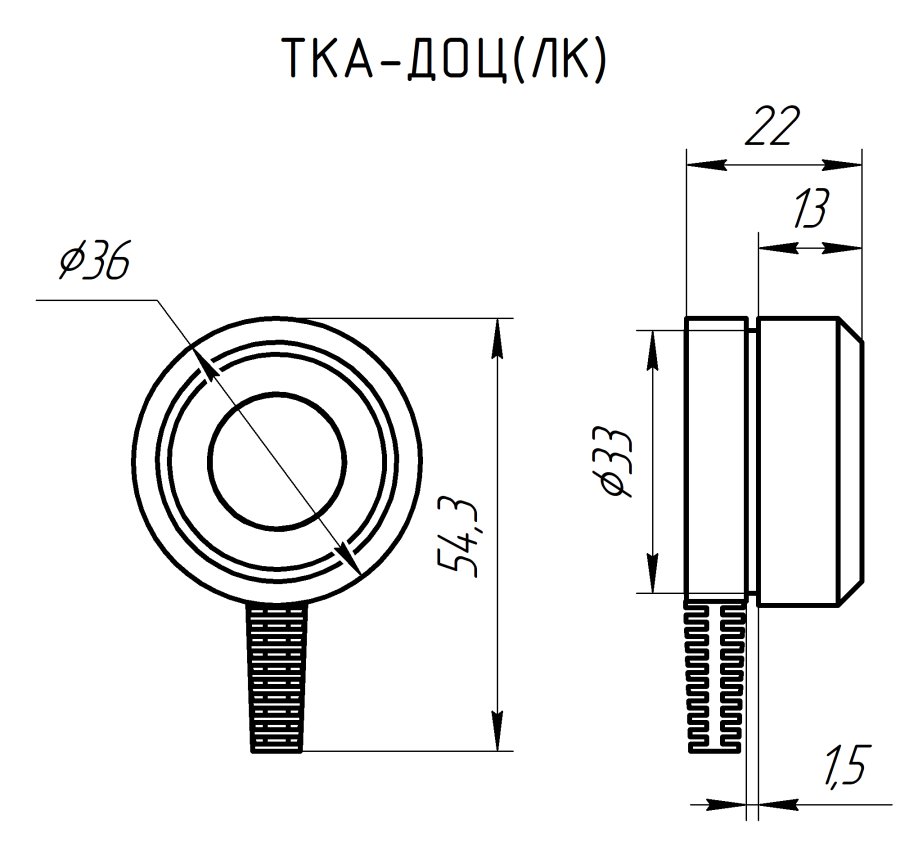

  В корпусе датчика по диаметру сделана проточка шириной 2,4 мм для крепления датчика на штативное крепление (опция) или на оснастке, имеющейся у потребителя. Для работы датчика подключение может производиться к Блоку обработки информации (ЮСУК.10.0002 БОИ «ТКА-УФД», поставляется отдельно) или любому устройству, имеющему соответствующие характеристики. Обмен данными производится по протоколу UART.

  Параметры подключения.

  • Бодрейт (Baud rate) 115200.
  • Биты данных (Data bits) 8.
  • Стоп-биты (Stop bits) 1.
  • Четность (Parity) нет (none).

  Датчик облученности. Расположите датчик плоскостью фотометрирования в точке измерения по направлению к измеряемому объекту. Плоскость фотометрирования зависит от спектрального диапазона датчика облученности. Проследите за тем, чтобы на входную диафрагму не падала тень от оператора, производящего измерения, а также тень от временно находящихся посторонних предметов. Угловой размер измеряемого источника излучения, видимый из точки измерения, не должен превышать ±10°.

  Датчик освещенности. Плоскостью фотометрирования является внешняя грань рассеивателя, при этом она совпадает с внешней гранью корпуса датчика. Конструкция корпуса обеспечивает угловую косинусную характеристику чувствительности. Для проведения измерений расположите датчик плоскостью фотометрирования в точке измерения. Убедитесь в равномерности освещенности на входном окне датчика.

  Датчик яркости. Данный вид датчика предназначен для измерения яркости протяженных самосветящихся объектов накладным методом. Для измерения расположите датчик вплотную к объекту измерения без зазоров. При этом яркость объекта в поле зрения прибора должна быть равномерной.

• Применение

  Датчик предназначен для измерения в зависимости от типа датчика облучённости в областях спектра:

  • 315–400 нм (зона УФ-А)
  • 280–315 нм (зона УФ-В)
  • 280–400 нм (зона УФ-А+В)
  • 200–280 нм (зона УФ-С)

  Освещённости или яркости в видимой области спектра.

• Документы

  • Руководство по эксплуатации Датчик »ТКА-ДОЦ»
  • Руководство по эксплуатации БОИ »ТКА-УФД’

• Дополнительно

  •

    Преобразователь интерфейсов ТКА-ПИ-01

    По запросу

• Совместимость

  •

    Преобразователь интерфейсов ТКА-ПИ-01

    По запросу
