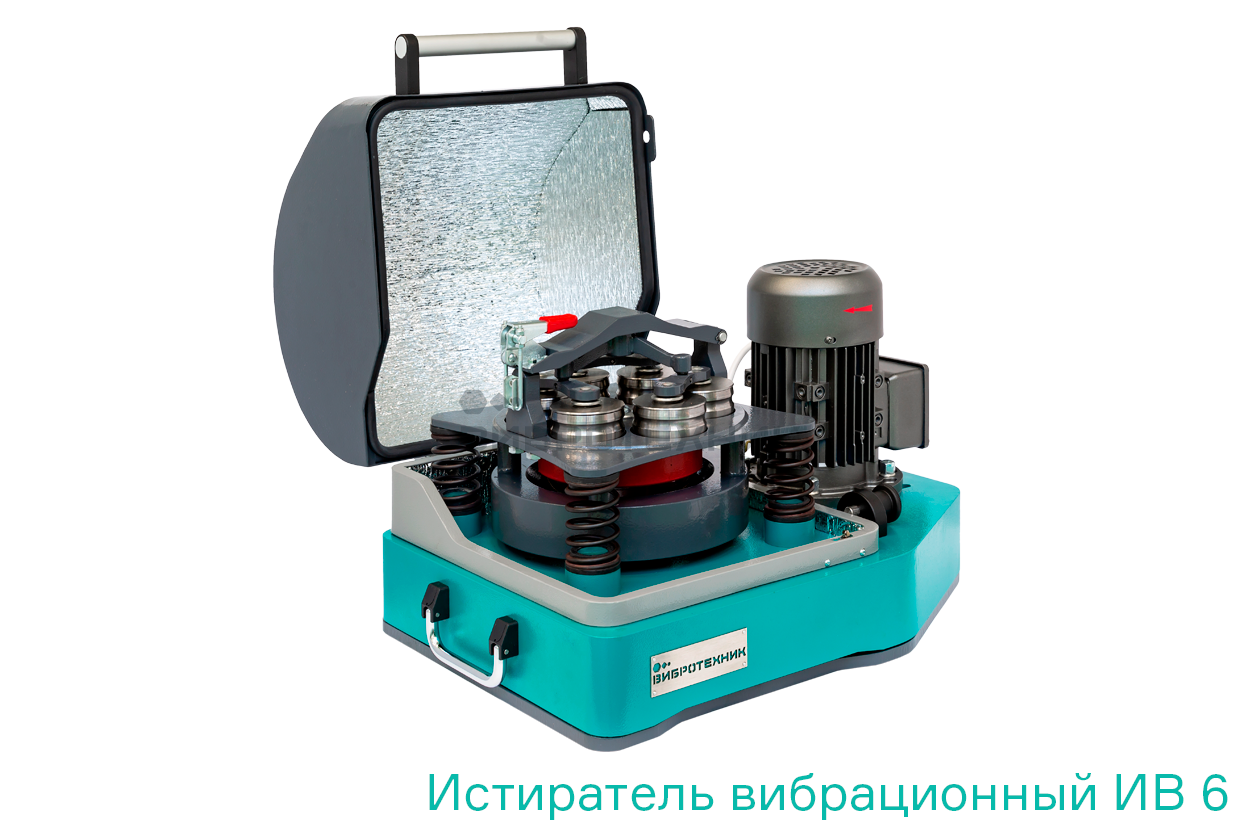

Истиратель вибрационный ИВ 6

В наличии

Истиратель вибрационный предназначен для измельчения материалов истиранием. На платформе установлены шесть чаш, что позволяет одновременно обрабатывать до шести проб. Питание — 220 В, мощность электродвигателя — 0,75 кВт.

Задать вопрос
Поделиться

Технические характеристики

Минимальный размер частиц продукта истирания	90%<50
Максимальная крупность частиц	2
Объем	2-5
Время истирания	1-30
Твердость	8**
Напряжение, В	220
Мощность, Вт	0.75
Частота	1500
Амплитуда колебаний	3.5
Материал	40Х13, WC, ZrO2, ХВГ
Средний размер частиц продукта истирания, мкм	30-40
Количество чаш, шт.	6
Твердость гарнитур (чаша, крышка, ролик) - инструментальная сталь/ нержавеющая сталь/диоксид циркония/ карбид вольфрама	55-62 HRC/50-55 HRC/ 1200-1250 HV/ 1180-1280 HV
Модель пульта управления	ППУ1-04 (с таймером)

Описание

В истирателе вибрационном измельчение происходит за счет истирания — одновременной деформации сжатия и сдвига. Крупность измельченного материала зависит от времени работы истирателя и физических свойств материала.

На плите через пружины смонтирована платформа с закрепленным на ней быстрозажимным устройством и шестью чашами в сборе, состоящими из крышки, четырех шариков и чаши. Вращение от электродвигателя передается через ременную передачу на приводной вал, смонтированный на плите в подшипниковом узле. От него крутящий момент передается через эластичную лепестковую муфту к дебалансу, закрепленному на оси платформы.

Крышка, смонтированная на плите, предназначена для звукоизоляции и ограничения доступа к колеблющимся частям истирателя.

Принцип работы. Платформа истирателя вибрационного вместе с закреплёнными на ней чашами совершает круговые колебания в горизонтальной плоскости. При этом шарики совершают разнонаправленные движения внутри чаши. Материал истирается между стенками чаши и шариками.
Документы
Видео
Особенности
Удобство эксплуатации. Быстрозажимное устройство крепления чаш. Устройство натяжения клиноременной передачи.

Эффективная шумоизоляция. Специальный шумоизоляционный материал на внутренней стороне крышки обеспечивает низкий уровень шума.

Безопасность эксплуатации. Концевой микровыключатель исключает запуск с открытой крышкой.

Оригинальный привод. Эластичная лепестковая муфта снижает уровень вибрации, передаваемой на опорную поверхность.

Измельчение 6 проб одновременно. Одновременная установка 6 чаш на платформу позволяет измельчать до 6 проб одновременно.

Качественные запчасти. Чаши могут быть изготовлены из закаленной инструментальной стали ХВГ, нержавеющей стали 40Х13, диоксида циркония или карбида вольфрама. В качестве мелющих органов применены шарики диаметром 15 мм.

Комплектация пультом управления. Пульт управления предназначен для запуска и остановки оборудования и обеспечивает:
- автоматическую остановку работы оборудования по истечении заданного времени;
- автоматическое отключение питания при превышении максимального значения тока или при коротком замыкании;
- защиту оператора от поражения током;
- защиту электродвигателя от перегрузки.
Применение
Отрасли применения.
- Горнодобывающая
- Металлургическая
- Строительная
- Химическая
- Фармацевтическая
Примеры применения. Ферросплавы, шлаки, кокс, стекло, сода, минеральные удобрения, гранит, мрамор, цемент, почва.
Комплектация
Базовый комплект поставки.
- Истиратель вибрационный с 6-ю чашами в сборе (инструментальная сталь ХВГ), 220 В, пультом управления ППУ1-04 и стойкой для пульта, 220 В.
Рекомендуемый комплект поставки.
- Базовый комплект;
- дополнительная чаша в сборе (инструментальная сталь ХВГ) — 6 шт.;
- сито СЛ 12/38Н нормальной точности с полотном (перфорация) (10,00 х 10,00 мм, нержавеющая сталь) и поддон диаметром 120 мм;
- тумба Т 80;
- совок малый (0,1 л);
- комплект лепестков (2 шт.);
- тара и упаковка.
