Индентор / наконечник алмазный тонкий для замера микротвердости по методу Виккерса для ПМТ-3(М) В7 по ГОСТ 9377-81

В наличии

• Задать вопрос
• Поделиться

• Технические характеристики

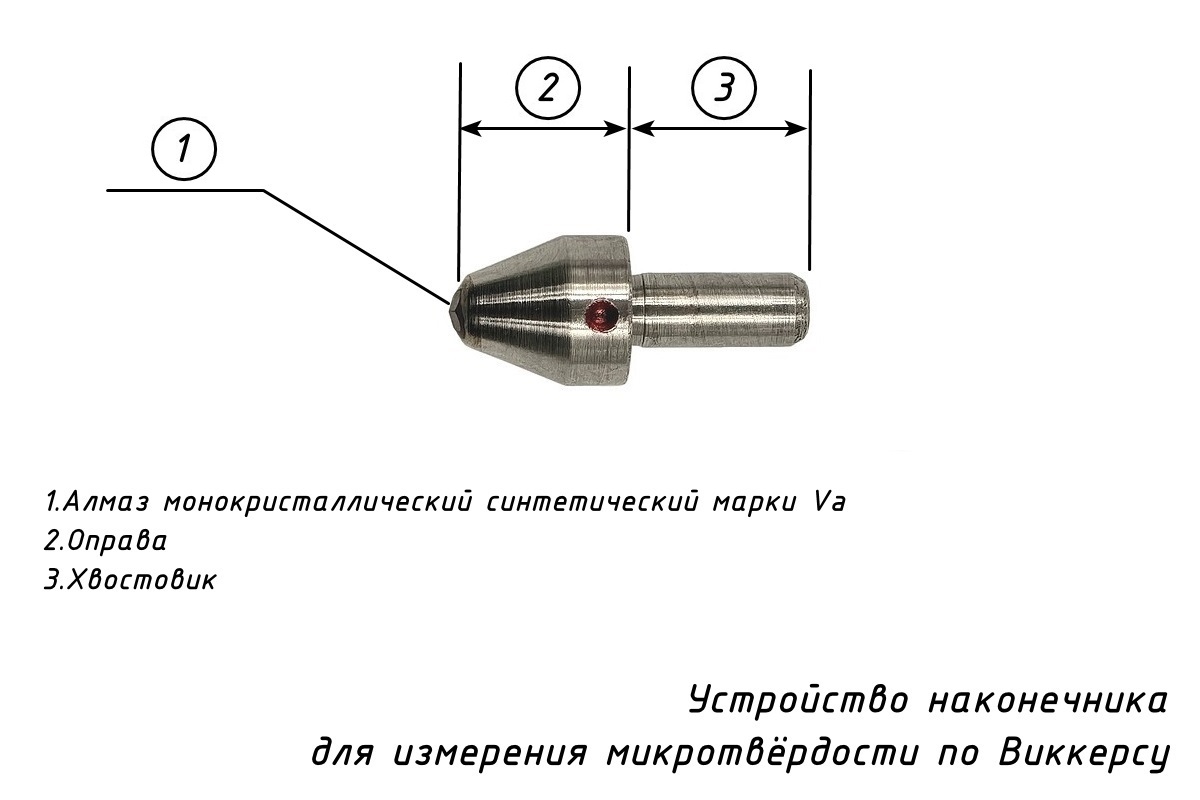

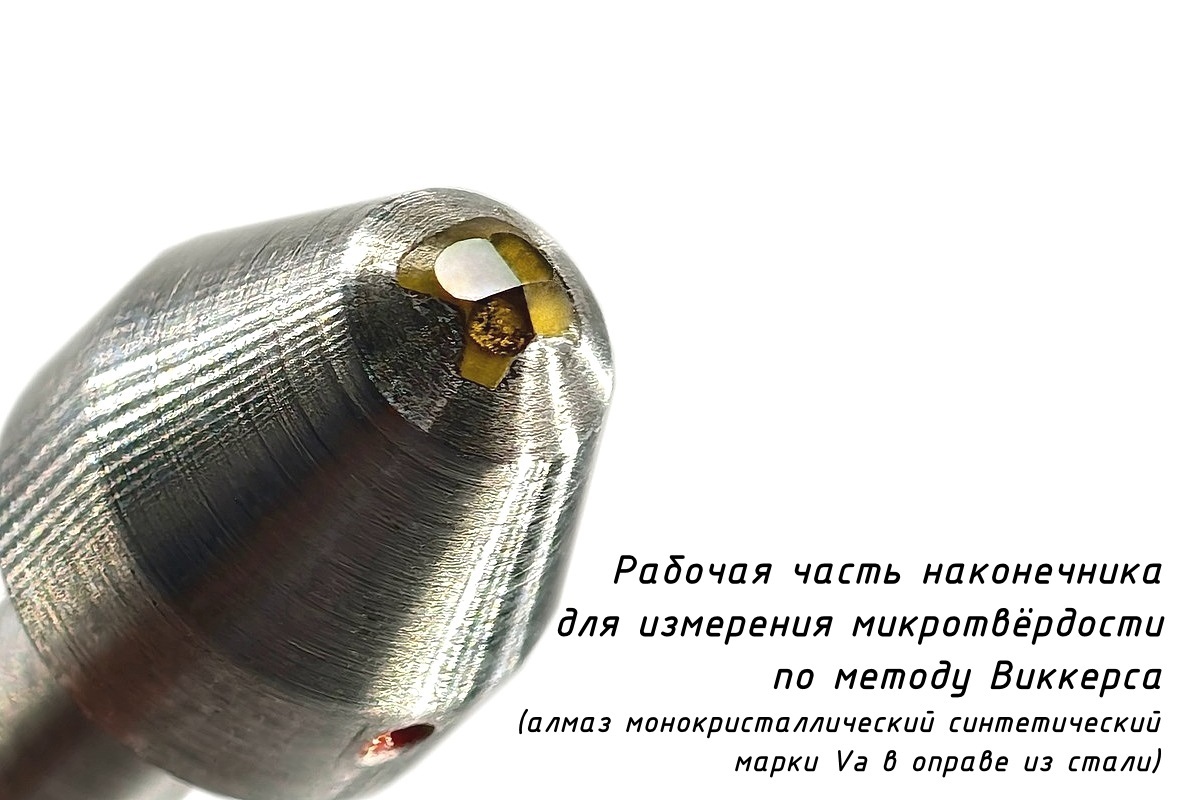

  Материал рабочей части	Алмаз монокристаллический синтетический марки Va
  Исходная масса алмаза (каратность)	0.2
  Форма рабочей части алмаза	Четырёхгранная пирамида
  Угол конуса у вершины	136
  Материал оправы	Сталь марки с механическими свойствами не ниже указанных марок сталей по ГОСТ 9377-81
  Испытательная нагрузка	0,001 кгс (0,0098 Н), 0,002 кгс (0,0196 Н), 0,005 кгс (0,049 Н), 0,01 кгс (0,09807 Н), 0,015 кгс (0,1471 Н), 0,02 кгс (0,1961 Н), 0,025 кгс (0,2452 Н), 0,05 кгс (0,4903 Н), 0,1 кгс (0,9807 Н), 0,2 кгс (1,961 Н), 0,3 кгс (2,942 Н), 0,5 кгс (4,903 Н)
  Угол наклона граней к оси оправы	68°
  Угол конуса оправы	120°
  Упаковка	Индивидуальная тара (футляр) в соответствии с ГОСТ 18088-83
  Шкала твёрдости	HV 0,5, HV 0,3, HV 0,2, HV 0,1, HV 0,05, HV 0,025, HV 0,02, HV 0,015, HV 0,01, HV 0,005, HV 0,002, HV 0,001

• Описание

  Наконечники алмазные для микротвердомеров ПМТ-3 и ПМТ-3М марки В7.

  Наконечники алмазные в виде четырёхгранной пирамиды с углом 136° к приборам для измерения микротвёрдости металлов и сплавов по методу Виккерса.

  Необходимо внимательно следить за гранями и остриём алмазной пирамиды, так как всякое повреждение их нарушит точность измерений.

  Повреждение граней и острия легко обнаружить при рассматривании отпечатков на мягких материалах, например, на алюминии.

  Применимость алмазного наконечника тонкого для измерения по шкалам микротвёрдости Виккерса. Наконечник тонкий для замера микротвердости по методу Виккерса применим для измерения твёрдости изделий и образцов из металлов, сплавов, минералов, стекол, пластмасс, полупроводников, керамики, тонких листов фольги, плёнок, гальванических, диффузионных, химически осаждённых и электроосаждённых покрытий.

  Рекомендуемый порядок установки (замены) индентора в приборах для измерения твёрдости:

  1. Подготовить индентор и посадочное место шпинделя: протереть бензином и смазать контактные поверхности бескислотным вазелином.
  2. Ослабить винт фиксации индентора к шпинделю.
  3. Извлечь прежний индентор и установить требуемый для испытания, затянуть винт.
  4. Установить хвостовик индентора вглубь посадочного места до упора и обжать его.
  5. Разместить на предметном столике прибора эталонную меру микротвёрдости, соответствующую шкале и диапазону измерения.
  6. Обжать индентор: троекратно приложить основную нагрузку для укола индентором в различных местах рабочей поверхности меры микротвёрдости.
  7. Закрутить винт фиксации индентора до упора.
  8. Произвести не менее 5 измерений на эталонной мере микротвёрдости с вычислением среднего значения.
  9. Сравнить полученное микротвердомером среднее значение твёрдости со значением твёрдости эталонной меры микротвёрдости.
  10. При выходе значения за пределы допустимой погрешности произвести калибровку микротвердомера согласно инструкции изготовителя.

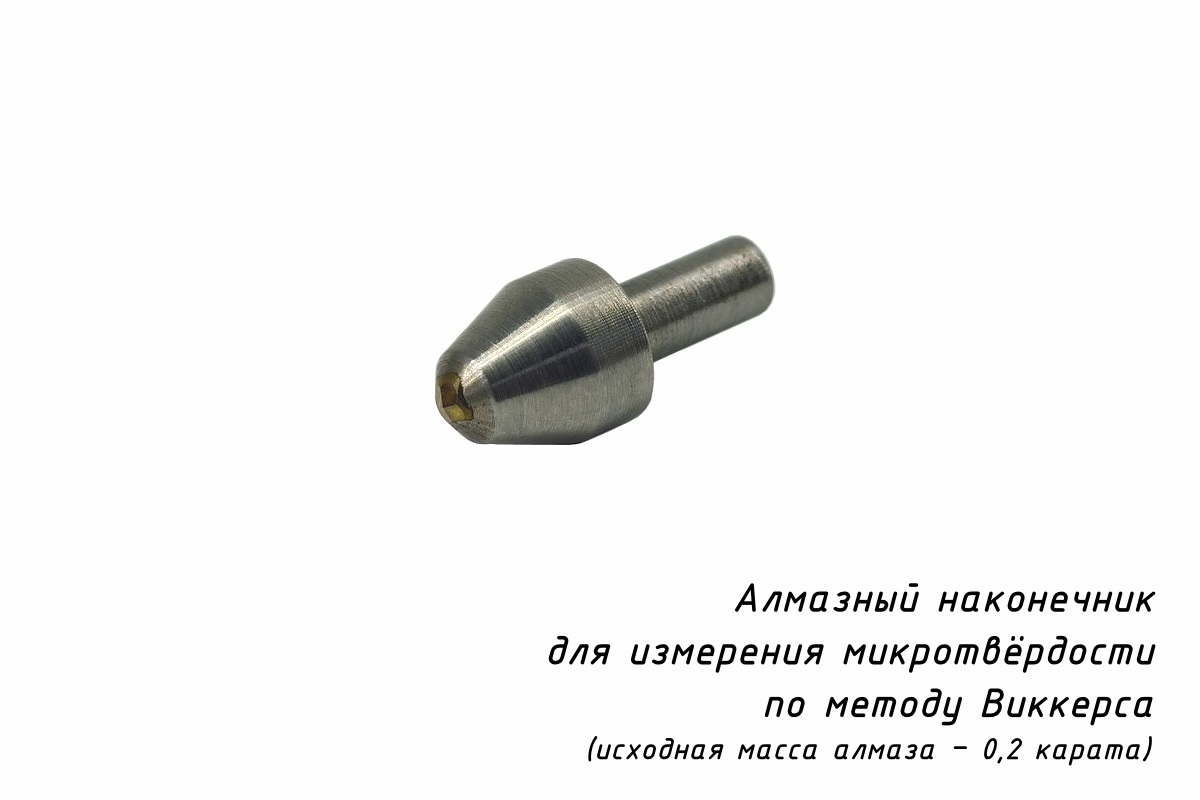

  Измерение микротвёрдости образца по методу Виккерса — по отпечатку от внедрения алмазного наконечника тонкого 0,2 карата.

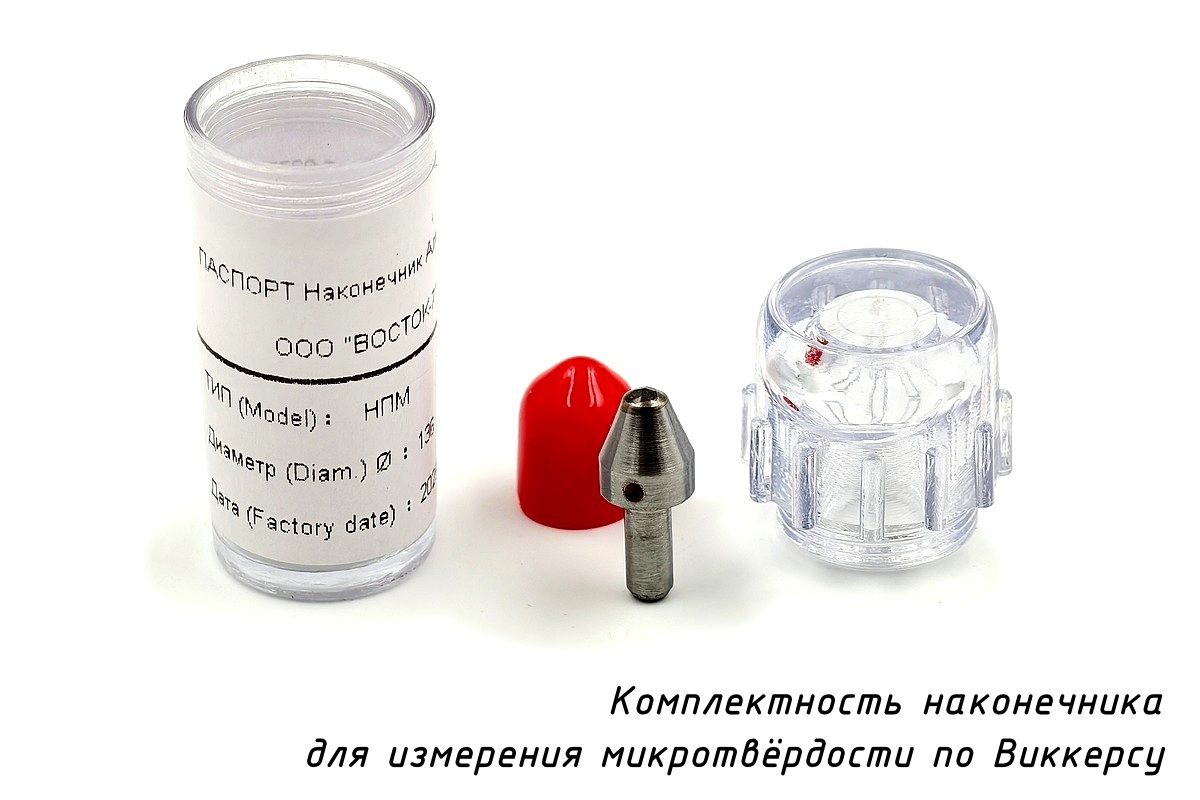

• Комплектация

  • Алмазный наконечник (индентор) твердомера для измерения микротвёрдости по методу Виккерса — 1 шт.
  • Упаковочный футляр — 1 шт.
  • Паспорт — 1 экз.

  Комплектность поставки наконечника тонкого (0,2 карата) для микротвердомеров Виккерса.

• Документы

  • Инденторы твердомеров. Все типы. Паспорт и Руководство по эксплуатации. 2021.
  • ГОСТ 2999-75 Металлы и сплавы. Метод измерения твердости по Виккерсу
  • ГОСТ Р ИСО 6507-1-2007 Металлы и сплавы. Измерение твердости по Виккерсу. Ч 1. Метод измерения
  • ГОСТ 9450-76 Измерение миктротвердости вдавливанием алмазных наконечников
  • ГОСТ 8.044-80 ГСИ. Наконечники алмазные к приборам для измерения твердости металлов и сплавов. Методы и средства поверки.
  • ГОСТ 9377-81
