Описание
| Производитель: | НПУП «Атомтех», Беларусь, г.Минск |
| Номер в реестре СИ | 74706-19, 23657-02, 23657-08, 23657-14 |

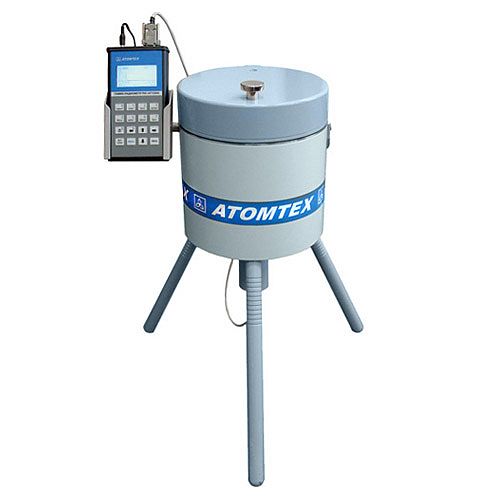

Гамма-радиометр РКГ-АТ1320 относится к стационарным средствам измерения спектрометрического типа и предназначен для определения объемной и удельной активности гамма-излучающих радионуклидов 131I, 134Cs, 137Cs, 40K, 226Ra, 232Th в воде, продуктах питания, кормах, почве, строительных материалах, промышленном сырье и других объектах окружающей среды. Прибор может быть рекомендован для специалистов атомной, металлургической, нефтедобывающей и пищевой промышленности, ядерной медицины, а также при организации радиационно-защитных мероприятий и радиационного контроля.
Гамма-радиометр РКГ-АТ1320 выпускается в четырёх модификациях:
| РКГ-АТ1320 | РКГ-АТ1320А | РКГ-АТ1320В | РКГ-АТ1320С |
| Измерение объёмной и удельной активности радионуклидов: | |||
| 137Cs, 40K, 226Ra и 232Th -в сосуде Маринелли 1 л. 137Cs и 40K -в плоском сосуде 0,5 и 0,1 л. |
137Cs и 40K -в сосуде Маринелли 1 л. -в плоском сосуде 0,5 и 0,1 л. |
137Cs и 40K -в сосуде Маринелли 1л. -в плоском сосуде 0,5 и 0,1 л. -в пластмассовом ящике объёмом пробы 10 л. |
131I, 134Cs, 137Cs, 40K, 226Ra, 232Th -в сосуде Маринелли с объёмом пробы 1 л 134Cs, 137Cs, 40K -в сосуде Маринелли с объёмом пробы 0,5 л 131I, 134Cs, 137Cs, 40K -в плоском сосуде 0,5 и 0,1 л. |
Принцип действия гамма-радиометра РКГ-АТ1320 основан на регистрации гамма-излучения сцинтилляционным детектором блока детектирования и его преобразования в энергию световой вспышки. Информация с блока детектирования в режиме реального времени считывается ПК и после обработки выводится на монитор. Специализированное встроенное программное обеспечение, размещенноев энергонезависимой части памяти микропроцессора, позволяет осуществлять:

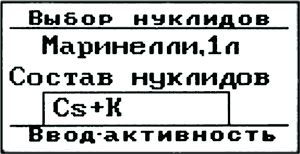

- управление режимами работы

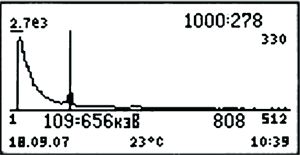

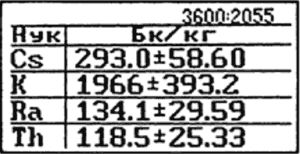

- визуализацию накопления и обработку спектрометрической информации, включаярасчет активности в автоматическом и ручном режимах
- операции со спектрами (сложение, вычитание, интегрирование, изменение масштаба)
- ведения электронного журнала результатов измерений.

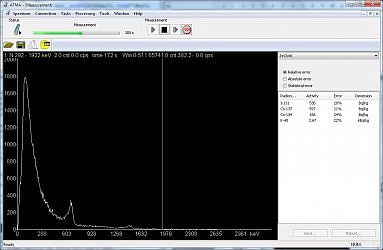

Кроме встроенного программного обеспечения с гамма-радиометрами серии РКГ-АТ1320 может использоваться внешнее прикладное ПО «ATМА», при этом пользователю доступны все функции встроенного ПО, а также дополнительно:
- вычисление активности и погрешности измерения гамма-излучающих радионуклидов 131I, 134Cs, 137Cs, 40K, 226Ra, 232Th
- операции над спектрами (сохранение, сложение, вычитание, наложение друг на друга)

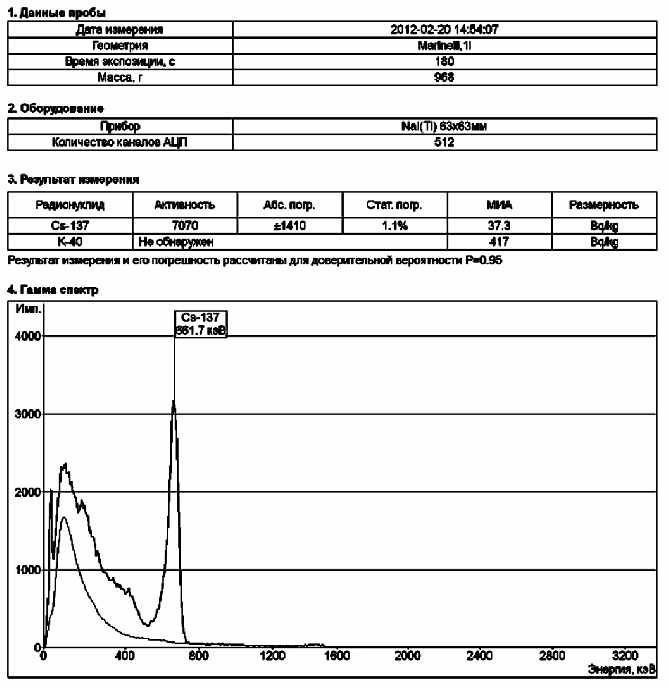

- составление протоколоврезультатов измерений и вывод его на печать.
Гамма-радиометры серии РКГ-АТ1320 обеспечивают запись в память до 300 измеряемых спектров с последующим хранением и возможностью считывания, а также передачу записанных спектров в ПК через адаптер USB. Время непрерывной работы прибора не менее 24 ч.
Гамма-радиометр РКГ-АТ1320 зарегистрирован в Государственных реестрах РФ (№ 23657-14), Украины, Беларуси, Казахстана и Туркменистана.
Технические характеристики
Технические характеристики, заявленные производителем гамма-радиометров серии РКГ-АТ1320 приведены в таблице
| Параметр | Гамма-радиометр РКГ-АТ1320(А, В) | Гамма-радиометр РКГ-АТ1320С | ||
| Контролируемые радионуклиды | РКГ-АТ1320 | 137Cs, 40K, 226Ra,232Th | 131I, 134Cs, 137Cs, 40K, 226Ra, 232Th | |
| РКГ-АТ1320А | 137Cs и 40K | |||
| РКГ-АТ1320В | 137Cs и 40K | |||
| Измерительные сосуды | РКГ-АТ1320 | 1 л, 0.5 л, 0.1 л | 1 л, 0.5 л, 0.1 л | |
| РКГ-АТ1320А | 1 л, 0.5 л, 0.1 л | |||
| РКГ-АТ1320В | 1 л, 0.5 л, 0.1 л, 10 л | |||
| Детектор | Сцинтилляционный, NaI(Tl) ø63х63 мм | Сцинтилляционный, NaI(Tl) ø63х63 мм | ||
| Диапазон измерения объемной (удельной) активности | 137Cs | 3,7 – 1∙106 Бк/л (Бк/кг) | 131I | 3 – 4·105 Бк/л (Бк/кг) |
| 40K | 50 – 2·104 Бк/л (Бк/кг) | 134Cs | 3 – 1·105 Бк/л (Бк/кг) | |
| 226Ra | 10 – 1·104 Бк/л (Бк/кг) | 137Cs | 3,7 – 1·105 Бк/л (Бк/кг) | |
| 232Th | 10 – 1·104 Бк/л (Бк/кг) | 40K | 50 – 2·104 Бк/л (Бк/кг) | |
| — | — | 226Ra | 10 – 1·104 Бк/л (Бк/кг) | |
| — | — | 232Th | 10 – 1·104 Бк/л (Бк/кг) | |
| Предел основной относительной погрешности измерения объемной (удельной) активности | ±20% | ±20% | ||
| Диапазон плотностей измеряемых проб | 0.1 – 3 г/см3 | 0.1 – 3 г/см3 | ||
| Диапазон энергий регистрируемого гамма-излучения | 50 кэВ – 3 МэВ | 50 кэВ – 3 МэВ | ||
| Количество каналов АЦП | 512 | 1024 | ||
| Интегральная нелинейность | не более ±1% | не более ±1% | ||
| Собственный фон в окне 137Cs | менее 2 имп/с | менее 2 имп/с | ||
| Время установления рабочего режима | 10 мин | 10 мин | ||
| Время непрерывной работы | Не менее 24 часов | Не менее 24 часов | ||
| Диапазон рабочих температур | от 0 до +40°С | от 0 до +40°С | ||
| Габаритные размеры и масса | блок детектирования | ø97х350 мм, 2 кг | блок детектирования | ø97х350 мм, 2 кг |
| БОИ | 200х106х35 мм, 0.62 кг | БОИ | — | |
| блок защиты | ø600х700 мм, 125 кг | блок защиты | ø600х700 мм, 125 кг | |
| сетевой адаптер | 92х62х52 мм, 1 кг | сетевой адаптер | 95х51х33 мм, 0.07 кг | |
| Цена в долларах США | От 4500 | 7800 | ||
Комплект поставки гамма-радиометров серии РКГ-АТ1320
| Наименование | РКГ-АТ1320 | РКГ-АТ1320А | РКГ-АТ1320В | РКГ-АТ1320С |
| блок детектирования (БД) | 1 | 1 | 1 | 1 |

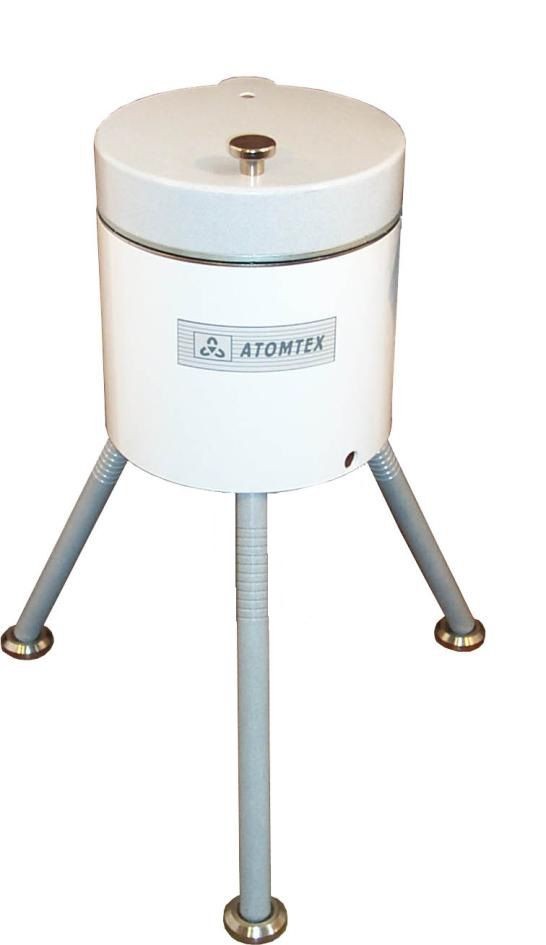

| блок защиты (БЗ) | 1 | 1 | 1 | 1 (БДКГ-11С) |

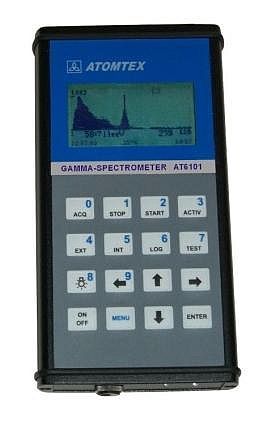

| блок обработки информации (БОИ) | 1 | 1 | 1 | — |
| адаптер сетевой (тип SA110C-12GS-I) | 1 | 1 | 1 | 1 |
| руководство по эксплуатации с методикой поверки | 1 | 1 | 1 | 1 |
| методика выполнения измерений МВИ.МН 1823-2007 | 1 | 1 | 1 | 1 |
| держательдля крепления БОИ на БЗ | 1 | 1 | 1 | — |
| кабель интерфейсныйдля соединения БД с БОИ | 1 | 1 | 1 | 1 |
| контрольная пробана основе калия хлористого | 1 | 1 | 1 | 1 |
| плоский сосуд 0,5 л | 5 | 5 | 5 | 5 |
| плоский сосуд 0,1 л типа «Дента» | 5 | 5 | 5 | 5 |
| сосуд Маринелли 1,0 л | 5 | 5 | 5 | 5 |
| сосуд Маринелли 1,0 л c крышкой для измерения удельной активности радионуклидов в строительных материалах | 5 | — | — | — |
| поддон и подставка для БД для экспресс-контроля проб в тарном ящике объемом 10 л | — | — | 1 | — |
| Дополнительные принадлежности (по заказу) | ||||
| комплект принадлежностей для подключения БД к USB-порту ПК (кабель БД, адаптер USB-БД, кабель USB) | ||||
| комплект принадлежностей для подключения БД к COM-порту ПК (кабель БД, адаптер БД, кабель нуль-модемный) | ||||
| прикладное ПО «ATMA»с руководством оператора | ||||
