ZFG 3.0 – новая разработка от немецкой компании ZORN Instruments. Термопринтер выполнен в виде отдельного модуля. Теперь для заказа доступен комплект как с термопринтером так и без него. Такое решение позволило снизить стоимость комплекта, уменьшить энергопотребление измерительного блока и его вес.
ZFG 3.0 — электронный динамический плотномер, в котором реализован метод штампа (метод падающего груза). Предназначен для определения характеристик прочности и деформируемости грунтов и оснований дорог, а так же для проведения исследований с целью их улучшения . Данный метод подходит для крупно-зернистых и смешанных грунтов с максимальным размером фракции 63 мм.
Динамический плотномер грунта ZFG-3.0 внесен в государственный реестр средств измерений РФ под номером 52068-12.
ZFG 3.0 позволяет выполнять в полевых условиях:
— определение динамического модуля упругости грунта Еvd
— определение несущей способности грунта и оснований дорог по динамическому модулю упругости
— измерение коэффициента уплотнения грунта
— построение графической диаграммы прогиба, отражающей динамику изменения осадки на исследуемом грунте
— печать результатов проведенных измерений с помощью термопринтера
Все полученные данные могут быть представлены как непосредственно на дисплее самого прибора, так и перенесены на персональный компьютер. ZFG 3.0 прекрасно подходит как для внутреннего контроля качества выполняемых работ, так и для документирования результатов измерений.
Отличительные особенности:
|
|
 |
|
| Измерительный блок поставляется в кожаном футляре, надежно защищающем от возможных ударов, дождя и других внешних воздействий. | Все данные с результатами измерений сохраняются на карту памяти формата SD и могут быть легко перенесены на ваш ПК или ноутбук. | В комплекте с программным обеспечением поставляется адаптер карты памяти, который подключается напрямую к USB порту вашего компьютера. Перенос данных — удобен и прост. | Нагрузочная плита имеет высококачественное гальваническое покрытие, надежно защищающее ее от коррозии. |
Примеры применения прибора:
|
|
|
|
Контроль дорожного полотна |
Строительство железных дорог |
Прокладка рельс |
|
|
|
|
Земляные работы |
Строительство фундаментов |
Строительство траншей |
|
|
|
|
Горные работы |
Укладка трубопровода |
Дорожное строительство |
ZFG 3.0 применяется при выполнении следующих видов работ:
— Cтроительство авто и ЖД дорог
— Взлетно-посадочные полосы
— Земляные работы, подземное строительство
— Дамбы и склоны
— Зернистые прослойки
— Засыпка траншей
— Откаточные пути
— Стабилизация почвы
— Засыпка опор
— Отвальные группы
— Контроль за уплотнением
Преимущества:
— Простота использования
— Все измерения выполняются одним человеком
— Время одного измерения 3 минуты
— Не нужен противовес
— Применим в маленьких траншеях
— Получение результатов измерений с распечаткой протокола на бумажном носителе непосредственно в поле
— Карта памяти для простого переноса данных на ПК
— Полностью графический дисплей
— Низкое энергопотребление измерительного блока
— Высокая степень защиты от воды и пыли позволяет работать даже при плохих погодных условиях
Принцип действия:
Груз известного веса падает с фиксированной высоты, воздействуя при этом с определенной силой удара на нагрузочную плиту. Нагрузочная плита под действием силы удара вызывает осадку грунтового основания. Ускорение, скорость и величина осадки подвергаются электронной обработке и рассчитывается динамический модуль упругости (Evd)
Порядок измерений:
|
Шаг 1: Уложите нагрузочную плиту по всей ее плоскости на подлежащую испытанию поверхность и установите нагрузочное устройство на нагрузочную плиту. |
|
Шаг 2: Соедините между собой механическую и электронную части при помощи кабеля. Включите прибор. Шаг 3: Выполните предварительные сбрасывания груза, запустите процесс измерения и выполните три сбрасывания груза с целью выполнения измерений. |
|
Шаг 4: Измерение закончено. Все данные сохранены в памяти, могут быть распечатаны и перенесены на внешний персональный компьютер. |
Результаты каждого измерения записываются на карту памяти формата SD, их можно распечатать или же перенести на персональный компьютер для обработки в прилагаемом программном обеспечении.
На дисплей выводятся:
— три осадки с характеристическими кривыми осадки и средним значением
— три скорости осадки со средним значением
— соотношение s/v между осадкой и скоростью осадки как характеристика уплотняемости
— значение Evd как выражение динамического модуля упругости или же несущей способности

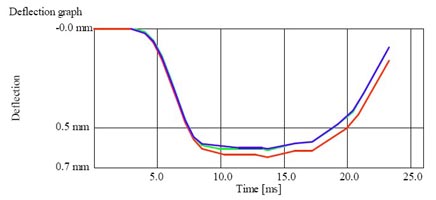

Пример полученных данных:
|
|
|
Deflection — величина осадки; Velocity — скорость осадки |
|
Таблица корреляции динамического модуля упругости,
статического модуля упругости и коэффициента уплотнения грунта *
|
Тип грунта |
Динамический модуль упругости EVD, MN/m2 |
Статический модуль упругости EV2, MN/m2 |
Коэффициент уплотнения КУ |
|
Смешанный гравий GW Мелкозернистый гравий GI |
≥60 |
≥120 |
≥1,03 |
|
≥50 |
≥100 |
≥1,00 |
|
|
≥40 |
≥80 |
≥0,98 |
|
|
≥35 |
≥70 |
≥0,97 |
|
|
Крупнозернистый гравий GE Крупнозернистый песок SE Смешанный песок SW Мелкозернистый песок SI |
≥40 |
≥80 |
≥1,00 |
|
≥35 |
≥70 |
≥0,98 |
|
|
≥32 |
≥60 |
≥0,97 |
|
|
Грунты смешанные и мелкой фракции |
≥25 |
≥45 |
≥1,00 |
|
≥15 |
≥30 |
≥0,97 |
|
|
≥10 |
≥20 |
≥0,95 |
* — по данным Института по строительным материалам и инженерии грунта г.Ветцлар (Германия).
Плотность предварительно уплотненного грунта ρможно оценить, зная коэффициент уплотнения Ку и его максимальную плотность ρmax, по формуле:
ρ = ρmax х Ку
Максимальная плотность грунта может быть определена по ГОСТ 22733-77 (Грунты. Метод лабораторного определения максимальной плотности).
Опциональные принадлежности:
|
|
|
|
Термопринтер — опциональная позиция. |
Транспортировочный кейс с колесами. |
Транспортная тележка, облегчающая перемещение инструмента между пунктами проведения замеров. |
