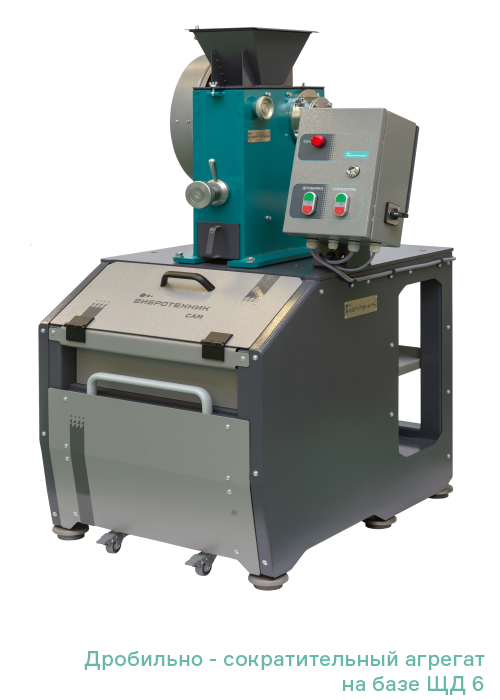

Дробильно-сократительный агрегат на базе ЩД 6

В наличии

Описание

Производитель:

Россия

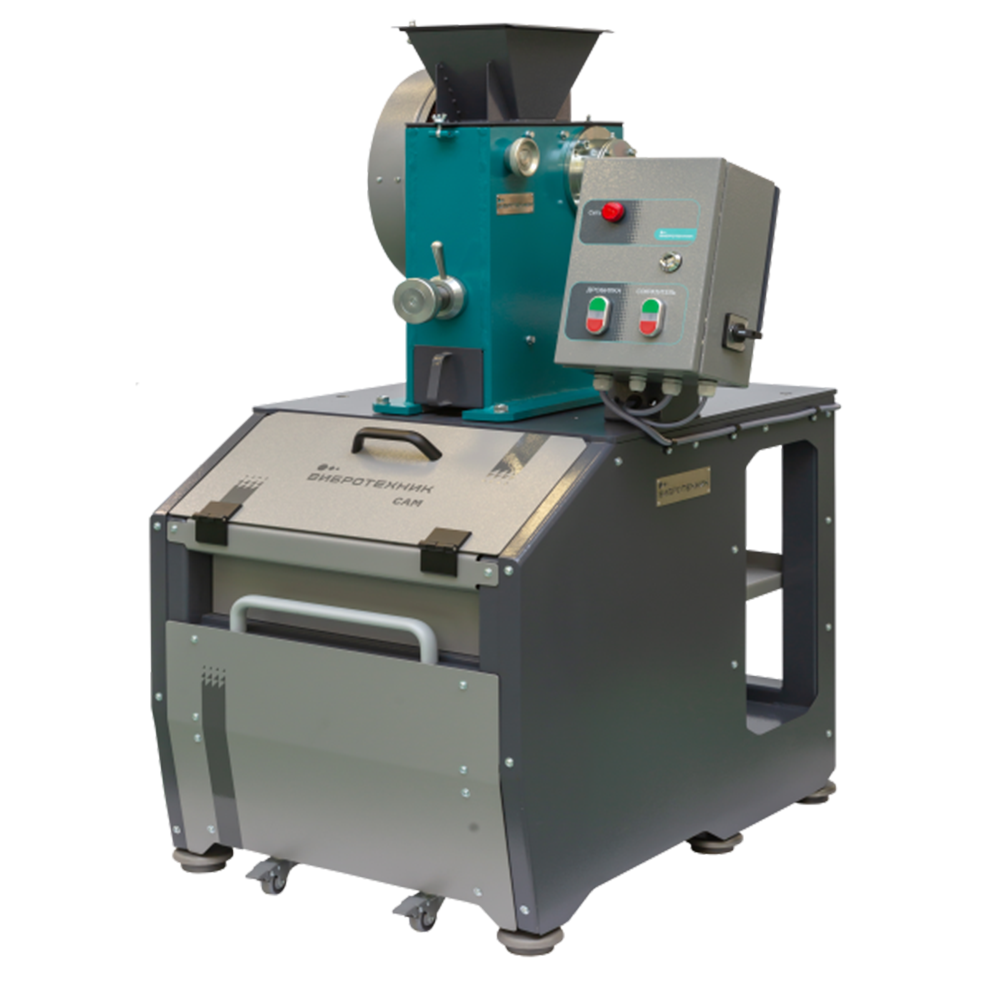

Агрегат САМ с ЩД 6 состоит из двух частей: Дробилки щековой ЩД 6 и Сократителя САМ. На плите сократителя установлена ЩД 6 и ее зона разгрузки замыкается разгрузочной воронкой, через которую материал попадает во вращающийся патрубок сократителя.

Сократитель состоит из рамы, плиты, мотор-редуктора, патрубка, лотков, пробоприемника и приемной емкости на выкатной тележке. Мотор-редуктор передает вращение патрубку, через который проба попадает в лотки и пробоприемник. Лотки предназначены для сбора сокращенной пробы, а из пробоприемника остатки пробы собираются в приемной емкости. Размещение приемной емкости на выкатной тележке обеспечивает удобство выгрузки остатков пробы.

Особенности

ДНОВРЕМЕННОЕ ДРОБЛЕНИЕ И СОКРАЩЕНИЕ

Объединение Щековой дробилки ЩД 6 и Сократителя САМ в единый технологический комплекс исключает этап перегрузки пробы, что снижает пыление и повышает производительность работы.

ЭФФЕКТИВНОСТЬ ДРОБЛЕНИЯ

Сопряжение зубьев щек «зуб-впадина» обеспечивает высокую производительность дробления.
Максимальная крупность исходного материала – 50 мм.
Компактный электродвигатель мощностью 1,1 кВт.
Использование срезного штифта в механизме регулировки зазора между щеками предохраняет механизм дробилки от поломки при попадании в рабочую зону недробимого тела.

ТОЧНОСТЬ СОКРАЩЕНИЯ

Равномерное вращение патрубка сократителя гарантирует точность сокращения.

БЕЗОПАСНОСТЬ РАБОТЫ

Боковыми панелями сократителя ограничен доступ к вращающимся элементам. Концевые микровыключатели исключают запуск дробилки с откинутым загрузочным бункером и сократителя с открытой крышкой.

РЕГУЛИРОВКА СТЕПЕНИ СОКРАЩЕНИЯ

Лоток с подвижной перегородкой обеспечивает плавную регулировку степени сокращения от 10% до 1% общего объема пробы.

ПРИЕМНАЯ ЕМКОСТЬ

Разгрузка остатков пробы в приемную емкость, а не в лотки. Выкатная тележка обеспечивает удобство разгрузки материала из приемной емкости.

РАЗЛИЧНЫЕ ЛОТКИ

Комплектация четырьмя типами лотков:

25% пробы;
10% пробы;
5% пробы;
лоток с регулируемой степенью сокращения от 10% до 1% исходной пробы.

Возможно изготовление лотков других размеров.

КОМПЛЕКТАЦИЯ ПУЛЬТОМ УПРАВЛЕНИЯ

Пульт управления предназначен для запуска и остановки оборудования и обеспечивает:

автоматическое отключение питания при превышении максимального значения тока или при коротком замыкании;
защиту оператора от поражения током;
защиту электродвигателя от перегрузки.

Отрасли применения:

Горнодобывающая
Металлургическая
Строительная
Химическая

Технические характеристики

Технологические параметры
Средний размер частиц продукта дробления при минимальном зазоре между щеками, мм	0,5-1,0
Размер частиц продукта дробления при минимальном зазоре между щекам, мм	90%<2,0
Крупность исходного материала дробилки, мм, не более*	50
Твердость исходного материала, не более	8 ед. по Моосу**
Технические параметры
Размер загрузочного окна бункера, мм	160х250
Размер загрузочного окна, мм	60х100
Диапазон регулировки разгрузочной щели, мм	2-15
Степень сокращения	от 1/2 до 1/100
Напряжение питания, 50 Гц, В	380
Мощность электродвигателя дробилки, кВт	1,1
Мощность мотор-редуктора сократителя, Вт	70
Полный/полезный объем приемной емкости на выкатной тележке, л	19/12,5
Габаритные размеры, мм (Длина х Ширина х Высота)	840х760х1290
Масса, кг	325
Материал щеки - чугун / сталь / карбид вольфрама	ЧХ16М2/ 110Г13Л/ WC
Твердость щеки - чугун/сталь/карбид вольфрама	52-55/ 31-32 HRc/ 1180-1280 HV
Материал брони - инструментальная сталь	65Г
Твердость брони, HRС	31-32
Модель пульта управления	СМПУ-01
